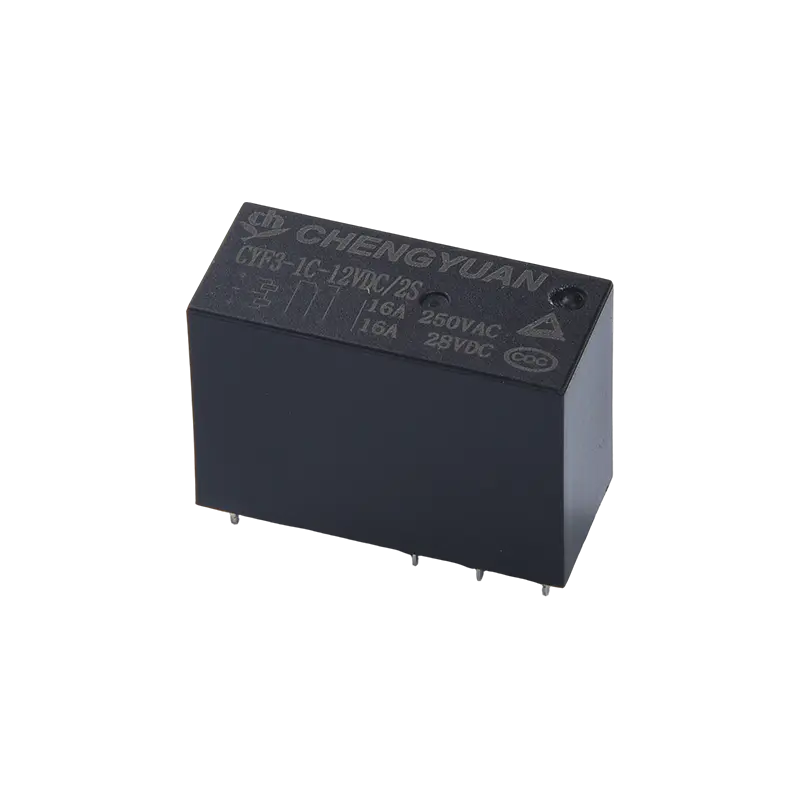

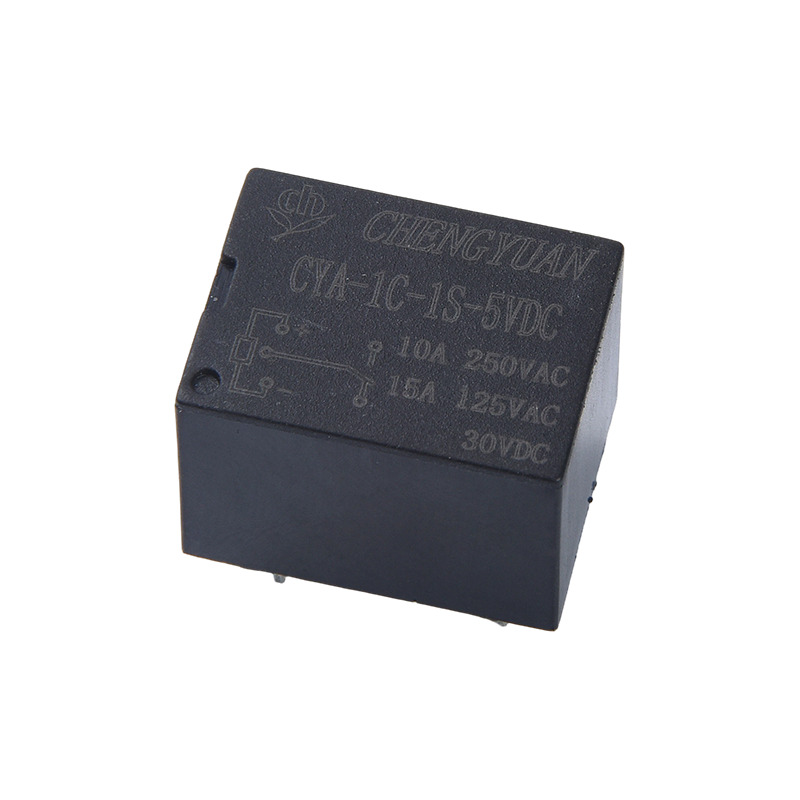

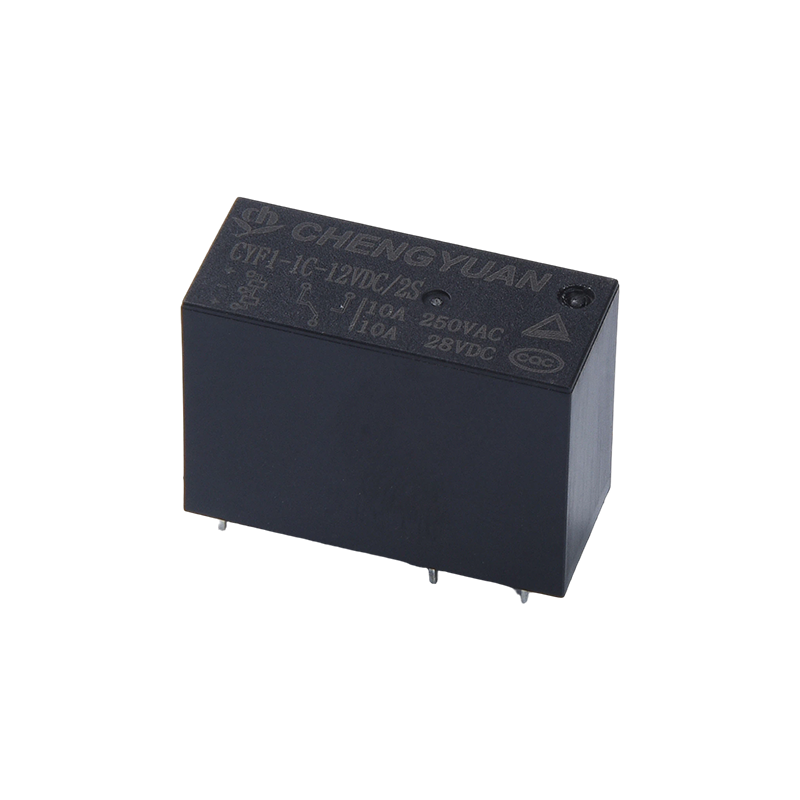

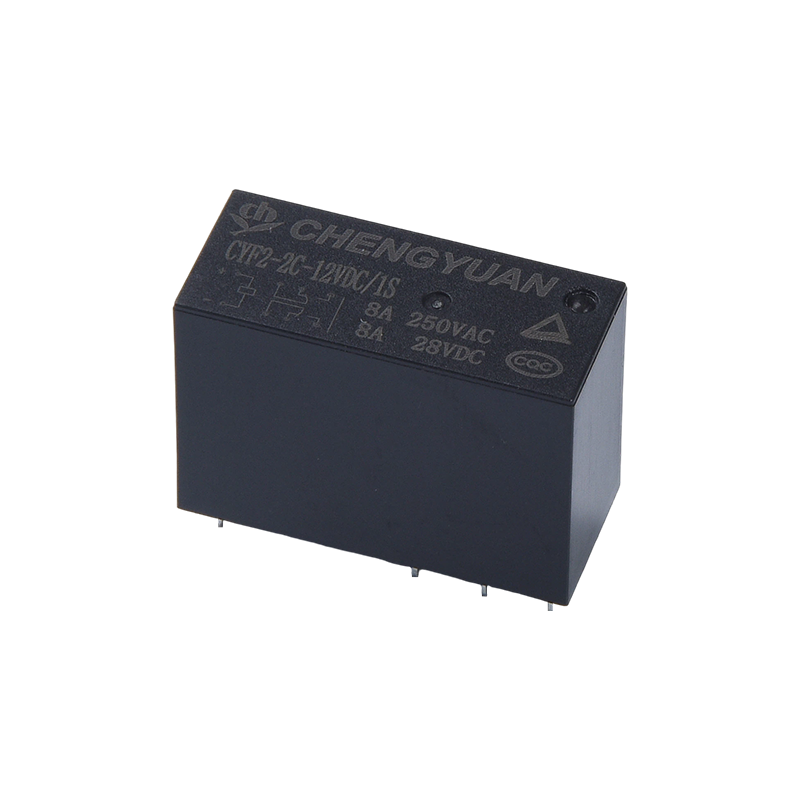

รีเลย์ล็อค ทำหน้าที่ต่างกันอย่างไร

A รีเลย์ล็อค คงตำแหน่งหน้าสัมผัสไว้หลังจากที่ขดลวดถูกตัดพลังงานแล้ว โดยใช้สลักเชิงกลหรือแม่เหล็กถาวรเพื่อรักษาสถานะโดยไม่ต้องใช้พลังงานอย่างต่อเนื่อง นี่คือความแตกต่างที่กำหนดจากรีเลย์มาตรฐาน ซึ่งต้องใช้กระแสคอยล์คงที่เพื่อให้หน้าสัมผัสปิดอยู่ ก รีเลย์สลักแม่เหล็ก บรรลุผลดังกล่าวได้โดยใช้แม่เหล็กถาวรขนาดเล็กเพื่อยึดกระดองให้เข้าที่เมื่อพัลส์สั้นๆ เคลื่อนตัว ซึ่งหมายความว่าขดลวดจะต้องได้รับพลังงานเพียงชั่วขณะเพื่อเปลี่ยนสถานะ แทนที่จะคงพลังงานไว้ตลอดวงจรออนทั้งหมด

ผลการปฏิบัติของก รีเลย์ล็อคแม่เหล็ก การออกแบบเป็นการลดลงอย่างมีนัยสำคัญในการดึงกำลังเฉลี่ย เนื่องจากคอยล์จะทำงานเฉพาะในช่วงชอร์ตเซตหรือรีเซ็ตพัลส์เท่านั้น ทำให้เทคโนโลยีมีความเกี่ยวข้องเป็นพิเศษกับระบบที่ใช้พลังงานจากแบตเตอรี่ อุปกรณ์วัดระยะไกล และแอปพลิเคชันใดๆ ที่การใช้พลังงานในโหมดสแตนด์บายมีความสำคัญ บทความนี้อธิบายพฤติกรรมการสลับที่วัดได้ ข้อมูลการเปรียบเทียบกำลัง และการแลกเปลี่ยนเชิงโครงสร้าง เพื่อชี้แจงว่ารีเลย์แบบล็อคให้ประโยชน์ที่ชัดเจนที่สุดที่ใด

การใช้พลังงานเปรียบเทียบระหว่างประเภทรีเลย์

ประโยชน์ที่วัดผลได้มากที่สุดของ รีเลย์ล็อค แสดงให้เห็นการใช้พลังงานโดยเฉลี่ยตลอดรอบการทำงานทั่วไป แผนภูมิแท่งแนวนอนด้านล่างเปรียบเทียบการดึงกำลังของคอยล์ระหว่างรีเลย์สี่ประเภทภายใต้สถานการณ์ที่หน้าสัมผัสอยู่ในตำแหน่งเดียวเป็นระยะเวลานานระหว่างเหตุการณ์การสลับ รีเลย์แบบไม่ล็อคแบบมาตรฐานจะต้องเก็บกระแสคอยล์ไว้ตลอดเวลาที่หน้าสัมผัสยังคงปิดอยู่ ในขณะที่รีเลย์แบบล็อคแบบแม่เหล็กจะดึงพลังงานในช่วงเวลาสั้นๆ ที่สถานะเปลี่ยนเท่านั้น ความแตกต่างจะเพิ่มมากขึ้นอย่างมากเมื่อเวลาหน่วงเพิ่มขึ้น ซึ่งเป็นสถานการณ์ที่เกี่ยวข้องกับการควบคุมในโลกแห่งความเป็นจริงและการใช้งานวัดแสงมากที่สุด โดยที่รีเลย์อาจอยู่ในตำแหน่งเดียวเป็นเวลาหลายชั่วโมงหรือหลายวันในแต่ละครั้ง

ตลอดระยะเวลาการระงับ 24 ชั่วโมง รีเลย์สลักแม่เหล็ก ดึงออกมาประมาณ โดยเฉลี่ย 2mW เทียบกับประมาณ 420mW สำหรับรีเลย์มาตรฐาน การคงตำแหน่งหน้าสัมผัสเดียวกัน ความแตกต่างที่ได้ขับเคลื่อนโดยสิ้นเชิงจากข้อเท็จจริงที่ว่าการออกแบบสลักต้องการเพียงกระแสไฟฟ้าในระหว่างช่วงพัลส์สวิตชิ่งสั้นๆ เท่านั้น ช่องว่างนี้จะกว้างขึ้นเมื่อระยะเวลาการยึดเพิ่มขึ้นเท่านั้น ซึ่งเป็นเหตุผลว่าทำไมเทคโนโลยีการล็อคจึงมักถูกระบุสำหรับอุปกรณ์ระยะไกลหรือที่ใช้พลังงานจากแบตเตอรี่

การสลับพฤติกรรมของพัลส์ระหว่างการดำเนินการซ้ำๆ

เพราะก รีเลย์ล็อคแม่เหล็ก อาศัยพัลส์สั้นๆ ในการเปลี่ยนสถานะ ความสม่ำเสมอของการตอบสนองของพัลส์เมื่อเวลาผ่านไปมีความสำคัญพอๆ กับการประหยัดพลังงานในโหมดสแตนด์บาย แผนภูมิเส้นด้านล่างติดตามระยะเวลาพัลส์ขั้นต่ำที่จำเป็นในการสั่งงานรีเลย์อย่างน่าเชื่อถือในห้าขั้นตอนของการทดสอบอายุการใช้งานของสวิตช์ ตั้งแต่การดำเนินการ 50,000 ครั้งแรกไปจนถึง 1 ล้านการดำเนินการ คาดว่าความกว้างพัลส์ที่ต้องการจะเพิ่มขึ้นเล็กน้อยเนื่องจากสลักเชิงกลและส่วนประกอบแม่เหล็กมีการสึกหรอเล็กน้อย แต่แนวโน้มควรจะคงอยู่แบบค่อยเป็นค่อยไปแทนที่จะแสดงการกระโดดอย่างกะทันหัน ในการทดสอบนี้ ระยะเวลาพัลส์ที่ต้องการจะเพิ่มขึ้นเล็กน้อยตลอดช่วงหนึ่งล้านรอบเต็มเท่านั้น ซึ่งบ่งชี้ว่าสลักแม่เหล็กยังคงรักษาแรงยึดที่เชื่อถือได้ไว้ได้ดีกว่าช่วงเวลาการบริการทั่วไป

ระยะเวลาชีพจรที่ต้องการจะเคลื่อนที่จากประมาณ 6ms ที่ 50,000 รอบ ถึงประมาณ 11ms ที่ 1 ล้านรอบ การเปลี่ยนแปลงที่คงอยู่อย่างสะดวกสบายภายในระยะขอบการออกแบบวงจรขับเคลื่อนที่ระบบควบคุมส่วนใหญ่จัดสรรให้กับรีเลย์แบบล็อค รูปแบบที่ค่อยเป็นค่อยไปที่สามารถคาดเดาได้นี้เป็นตัวบ่งชี้ที่ชัดเจนถึงประสิทธิภาพของสลักแม่เหล็กที่สม่ำเสมอ แทนที่จะเป็นการสึกหรอทางกลก่อนเวลาอันควร

ตำแหน่งที่ใช้ รีเลย์ล็อค มากที่สุด

ประสิทธิภาพการใช้พลังงานของ รีเลย์ล็อค โดยธรรมชาติจะชี้การใช้งานไปยังแอปพลิเคชันที่กระแสไฟสแตนด์บายมีความสำคัญพอๆ กับประสิทธิภาพการสลับ แผนภูมิแท่งแนวตั้งด้านล่างแสดงการกระจายการใช้งานทั่วไปในหมวดหมู่แอปพลิเคชันทั่วไป โดยพิจารณาจากรูปแบบฟิลด์รวม อุปกรณ์วัดแสงอัจฉริยะและการตรวจสอบระยะไกลมีระยะขอบที่กว้าง ตามมาด้วยระบบควบคุมการเข้าออกที่ใช้พลังงานจากแบตเตอรี่ ระบบพลังงานแสงอาทิตย์และพลังงานหมุนเวียน และอุปกรณ์อุตสาหกรรมที่การสร้างความร้อนที่ลดลงจากกระแสไฟเฉลี่ยที่ต่ำกว่าก็เป็นประโยชน์รองที่มีความหมายเช่นกัน

การวัดแสงอัจฉริยะและบัญชีการตรวจสอบระยะไกลโดยประมาณ 35% ของการปรับใช้ทั่วไป ซึ่งเรียงโดยตรงกับการดึงพลังงานขณะสแตนด์บายใกล้เป็นศูนย์ตามที่กล่าวไว้ในหัวข้อก่อนหน้านี้ ระบบควบคุมการเข้าออกที่ใช้พลังงานจากแบตเตอรี่ติดตามอย่างใกล้ชิด เนื่องจากก รีเลย์สลักแม่เหล็ก สามารถคงสถานะล็อคหรือปลดล็อคไว้ได้อย่างไม่มีกำหนดโดยไม่ทำให้แบตเตอรี่หมดระหว่างการสลับเหตุการณ์

Latching Relay กับรีเลย์มาตรฐานข้ามขนาดคีย์

แผนภูมิเรดาร์ทำให้ง่ายต่อการดูการแลกเปลี่ยนทั้งหมดระหว่าง รีเลย์ล็อคแม่เหล็ก และรีเลย์แบบไม่ล็อคแบบมาตรฐาน เนื่องจากจะพล็อตหลายมิติพร้อมกัน แทนที่จะลดทุกอย่างให้เป็นตัวเลขเดียว แผนภูมิด้านล่างเปรียบเทียบรีเลย์ทั้งสองประเภทในด้านประสิทธิภาพการใช้พลังงานขณะสแตนด์บาย ความเรียบง่ายของวงจรควบคุม ความน่าเชื่อถือในการเก็บรักษาสถานะ ความเร็วสวิตช์ และความซับซ้อนทางกล รีเลย์ล็อคขยายประสิทธิภาพการสแตนด์บายและการคงสถานะไว้อีกมาก ในขณะที่รีเลย์มาตรฐานขยายเพิ่มเติมในเรื่องความเรียบง่ายของวงจรควบคุม เนื่องจากไม่จำเป็นต้องแยกตรรกะของการตั้งค่าและรีเซ็ตไดรฟ์ ข้อเสียเปรียบนี้เป็นสาเหตุว่าทำไมตัวเลือกระหว่างทั้งสองจึงมักขึ้นอยู่กับว่าประสิทธิภาพในการใช้พลังงานหรือความเรียบง่ายของไดรเวอร์มีความสำคัญมากกว่าสำหรับการออกแบบที่กำหนดหรือไม่

แผนภูมิยืนยันว่าก รีเลย์ล็อค เป็นตัวเลือกที่ดีกว่าเมื่อใดก็ตามที่พลังงานสำรองและการรักษาสถานะมีความสำคัญมากที่สุด ในขณะที่รีเลย์มาตรฐานยังคงง่ายกว่าในการขับเคลื่อนจากวงจรควบคุมพื้นฐาน ไม่มีตัวเลือกใดที่ดีกว่าในระดับสากล การตัดสินใจขึ้นอยู่กับว่าแอปพลิเคชันจัดลำดับความสำคัญของประสิทธิภาพการใช้พลังงานหรือความซับซ้อนของไดรเวอร์น้อยที่สุด และการออกแบบระบบจำนวนมากจบลงด้วยการใช้รีเลย์ทั้งสองประเภทสำหรับระบบย่อยที่แตกต่างกันภายในผลิตภัณฑ์เดียวกัน

คำแนะนำการปฏิบัติสำหรับการระบุรีเลย์สลักแม่เหล็ก

การระบุ รีเลย์สลักแม่เหล็ก เริ่มต้นอย่างถูกต้องด้วยการยืนยันว่าแอปพลิเคชันได้รับประโยชน์อย่างแท้จริงจากการรักษาสถานะโดยไม่ต้องใช้พลังงานอย่างต่อเนื่อง ตารางด้านล่างสรุปสถานการณ์ในทางปฏิบัติซึ่งโดยทั่วไปแล้วการออกแบบล็อคจะเหมาะสมพอดี ควบคู่ไปกับเคสที่ให้บริการได้ดีกว่าโดยรีเลย์มาตรฐานแทน

การอ้างอิงการเลือกตามสถานการณ์

ก่อนที่จะสรุปรีเลย์ล็อคในการออกแบบ การตรวจสอบเพิ่มเติมบางอย่างจะช่วยยืนยันความเหมาะสมในระยะยาว:

1. ยืนยันว่าวงจรขับเคลื่อนสามารถส่งชุดที่ต้องการและรีเซ็ตคุณลักษณะพัลส์ได้อย่างน่าเชื่อถือ
2. ตรวจสอบว่าแอปพลิเคชันต้องการการดำเนินการล็อคคอยล์เดี่ยวหรือคอยล์คู่หรือไม่
3. ตรวจสอบพฤติกรรมการรักษาสภาพภายใต้สภาวะการสั่นสะเทือนหรือการกระแทกที่คาดหวัง
4. ตรวจสอบพิกัดหน้าสัมผัสเทียบกับกระแสโหลดจริงของวงจรสวิตช์
5. วางแผนวิธีการตรวจจับตำแหน่ง หากระบบควบคุมจำเป็นต้องยืนยันสถานะรีเลย์ปัจจุบันหลังจากไฟฟ้าขัดข้อง

ความแม่นยำในการผลิตเบื้องหลังประสิทธิภาพการล็อคที่เชื่อถือได้

เส้นโค้งระยะเวลาพัลส์ที่เสถียรที่กล่าวถึงก่อนหน้านี้ขึ้นอยู่กับการผลิตแม่เหล็กถาวร กระดอง และส่วนประกอบคอยล์ภายใน a อย่างสม่ำเสมอ รีเลย์ล็อคแม่เหล็ก . การเปลี่ยนแปลงของความแรงของแม่เหล็กหรือการจัดตำแหน่งกระดองสามารถเปลี่ยนพลังงานพัลส์ขั้นต่ำที่จำเป็นในการเปลี่ยนสถานะได้อย่างน่าเชื่อถือ ซึ่งเป็นเหตุผลว่าทำไมการควบคุมกระบวนการที่เข้มงวดจึงมีความสำคัญต่อการออกแบบล็อคมากกว่ารีเลย์มาตรฐานที่ง่ายกว่า การประกอบอัตโนมัติและการทดสอบแม่เหล็กระหว่างกระบวนการช่วยให้รีเลย์สลักแม่เหล็กทำงานภายใต้พิกัดความเผื่อที่แน่นหนาตลอดชุดการผลิต ซึ่งสนับสนุนพฤติกรรมระยะยาวที่คาดการณ์ได้ซึ่งแสดงไว้ในข้อมูลอายุการใช้งานของสวิตช์ด้านบน

ขั้นตอนการตรวจสอบยืนยันกระบวนการ เช่น การทดสอบฟลักซ์แม่เหล็ก การสุ่มตัวอย่างการตอบสนองของพัลส์ และการตรวจสอบวงรอบเชิงกล ถือเป็นแนวทางปฏิบัติมาตรฐานที่สนับสนุนข้อมูลความน่าเชื่อถือที่อ้างอิงทั่วทั้งบทความนี้ สำหรับวิศวกรที่จัดหาแลตชิ่งรีเลย์ตามขนาดที่ต้องการ การยืนยันจุดตรวจสอบคุณภาพเหล่านี้กับซัพพลายเออร์มักมีคุณค่าพอๆ กับการทบทวนข้อกำหนดเฉพาะของเอกสารข้อมูลที่เผยแพร่

เกี่ยวกับ Ningbo Chengyuan Chuangke Electronics Co., Ltd.

Ningbo Chengyuan Chuangke Electronics Co., Ltd. เป็นบริษัทในเครือของโรงงานอุปกรณ์อิเล็กทรอนิกส์ Ningbo Yinzhou Chengyuan มีส่วนร่วมอย่างลึกซึ้งในการผลิตรีเลย์มาเกือบปีแล้ว 30 ปี บริษัทดำเนินการในฐานะผู้ผลิตมืออาชีพที่รวม R&D การผลิต และการขายของ รีเลย์ล็อค และส่วนประกอบสวิตชิ่งที่เกี่ยวข้อง หลักการสำคัญของบริษัทคือ "ความซื่อสัตย์เป็นรากฐานและคุณภาพเป็นจิตวิญญาณ" ได้รับการสนับสนุนจากการทำงานเป็นทีมที่มีประสิทธิภาพซึ่งมุ่งสร้างชื่อเสียงด้านผลิตภัณฑ์ที่เชื่อถือได้ในตลาดทั้งในประเทศและต่างประเทศ

โรงงานได้แนะนำอุปกรณ์การผลิตแบบอัตโนมัติ คัดสรรวัสดุคุณภาพสูง และใช้การควบคุมกระบวนการที่เข้มงวดตลอดห่วงโซ่การผลิตทั้งหมดเพื่อรองรับความเสถียรและความทนทานของหน่วยที่เสร็จสมบูรณ์ จากตลาดภายในประเทศ บริษัทได้ขยายรูปแบบในต่างประเทศอย่างจริงจัง และการมุ่งเน้นไปที่คุณภาพและการบริการที่ซื่อสัตย์ได้ช่วยสร้างการยอมรับในหมู่ลูกค้าทั้งในและต่างประเทศ ด้วยการนำนวัตกรรมทางเทคโนโลยีอย่างต่อเนื่อง Ningbo Chengyuan Chuangke Electronics Co., Ltd. ทำงานเพื่อเพิ่มศักยภาพในการยกระดับอุตสาหกรรม และมีเป้าหมายที่จะยังคงเป็นพันธมิตรที่เชื่อถือได้สำหรับองค์กรต่างๆ ที่จัดหาโซลูชันรีเลย์สลักแม่เหล็ก

คำถามที่พบบ่อย

คำถามที่ 1: รีเลย์แบบล็อคจะรักษาตำแหน่งไว้โดยไม่มีพลังงานต่อเนื่องได้อย่างไร

A1: ใช้แม่เหล็กถาวรหรือสลักเชิงกลเพื่อรักษากระดองให้อยู่กับที่หลังจากคอยล์พัลส์สั้นๆ ดังนั้นจึงไม่จำเป็นต้องใช้กระแสไฟฟ้าต่อเนื่องเพื่อรักษาสถานะหน้าสัมผัส

คำถามที่ 2: ข้อได้เปรียบหลักของรีเลย์สลักแม่เหล็กในระบบที่ใช้พลังงานจากแบตเตอรี่คืออะไร

A2: เนื่องจากคอยล์ดึงกระแสไฟฟ้าเฉพาะในช่วงสวิตชิ่งพัลส์สั้นๆ เท่านั้น การใช้พลังงานสแตนด์บายจึงลดลงอย่างมากเมื่อเทียบกับรีเลย์ที่ต้องคงพลังงานไว้เพื่อรักษาตำแหน่งไว้

คำถามที่ 3: รีเลย์ล็อคแบบแม่เหล็กจำเป็นต้องมีวงจรขับเคลื่อนที่ซับซ้อนกว่านี้หรือไม่

A3: ใช่ โดยทั่วไปจำเป็นต้องตั้งค่าและรีเซ็ตพัลส์ลอจิก แทนที่จะเป็นสัญญาณคอยล์ต่อเนื่องธรรมดา ซึ่งจะเพิ่มความซับซ้อนของวงจรเพื่อแลกกับการประหยัดพลังงาน

คำถามที่ 4: ระบบจะยืนยันสถานะปัจจุบันของแลตชิ่งรีเลย์หลังจากไฟฟ้าดับได้อย่างไร

A4: การออกแบบจำนวนมากเพิ่มวิธีการตรวจจับตำแหน่ง เช่น หน้าสัมผัสเสริมหรือสัญญาณตอบรับ ดังนั้นระบบควบคุมสามารถตรวจสอบสถานะรีเลย์ได้เมื่อไฟฟ้ากลับคืนมา

คำถามที่ 5: ปัจจัยการผลิตใดที่ส่งผลต่อความน่าเชื่อถือของรีเลย์ล็อคมากที่สุด

A5: ความแรงของแม่เหล็กถาวรที่สม่ำเสมอ การจัดตำแหน่งกระดองที่แม่นยำ และขดลวดที่ควบคุมได้เป็นปัจจัยสำคัญที่กำหนดว่าสวิตช์รีเลย์สลักแม่เหล็กมีความน่าเชื่อถือตลอดอายุการใช้งานที่กำหนด
