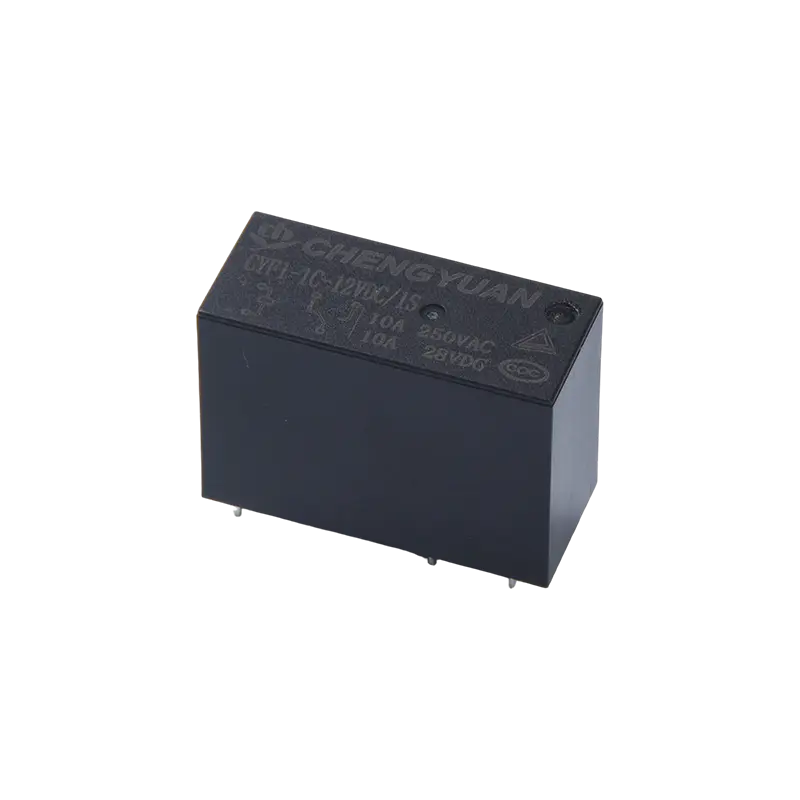

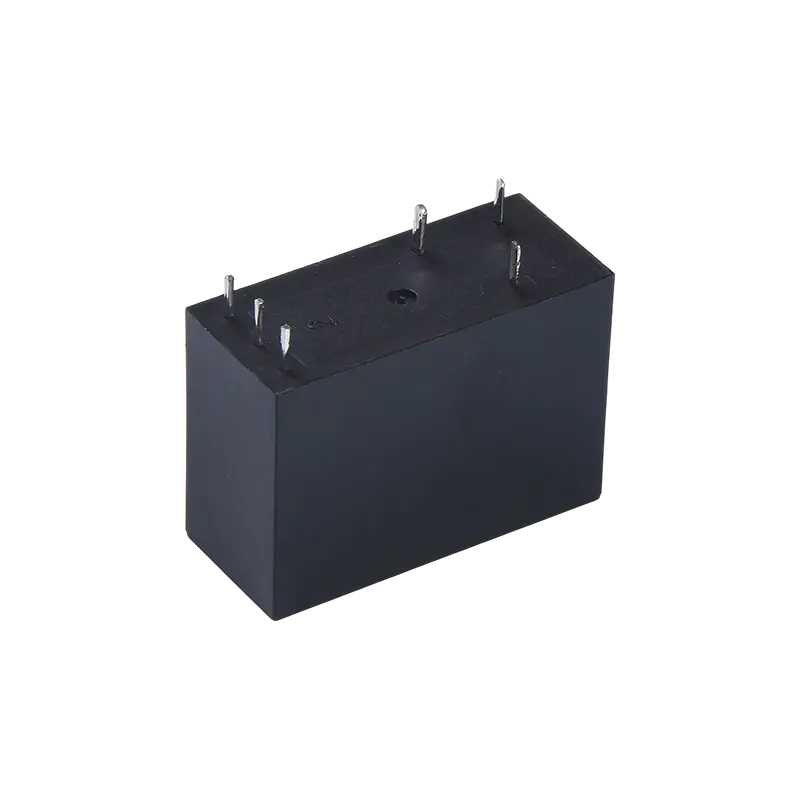

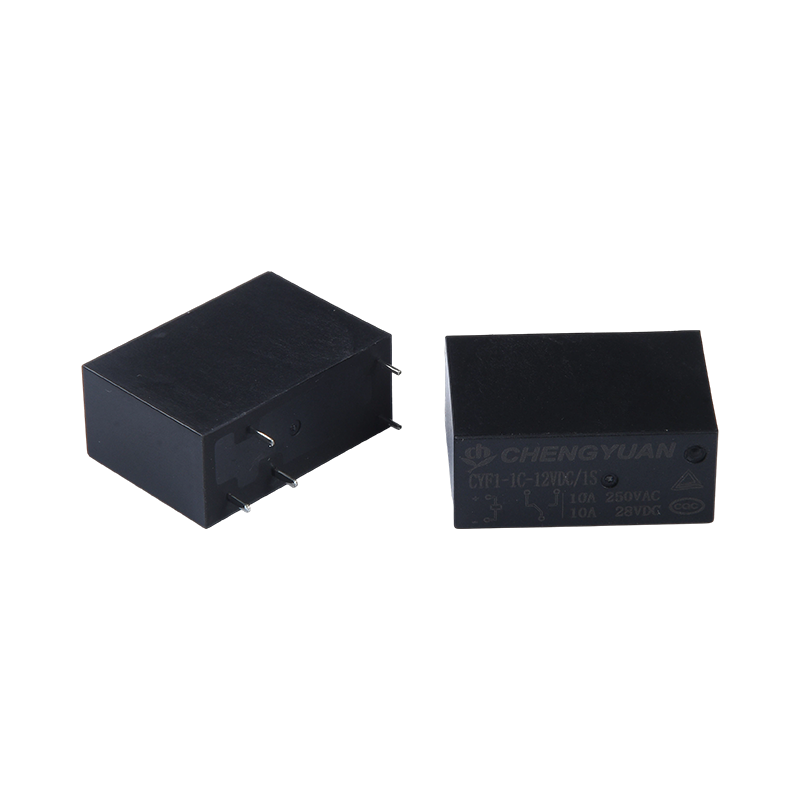

ข้อดีของผลิตภัณฑ์:
• การใช้พลังงานคงที่เป็นศูนย์: ด้วยการใช้หลักการล็อคแม่เหล็ก สถานะหน้าสัมผัสจะถูกคงไว้โดยไม่ต้องจ่ายไฟต่อเนื่องหลังจากเปิดใช้งาน ซึ่งช่วยลดการใช้พลังงานขณะสแตนด์บายของระบบได้อย่างมาก
• โหลดสูง การออกแบบกะทัดรัด: ให้ความสามารถในการสลับหน้าสัมผัสสูงสุด 16A ในแพ็คเกจขนาดเล็กพิเศษ ให้ความหนาแน่นของพลังงานสูงและประหยัดพื้นที่ PCB
• หน่วยความจำสถานะการปิดเครื่อง: ตำแหน่งหน้าสัมผัสยังคงไม่เปลี่ยนแปลงหลังจากไฟฟ้าขัดข้อง และสถานะดั้งเดิมจะคงอยู่โดยไม่ต้องขับขี่เมื่อมีการคืนพลังงาน เหมาะสำหรับวงจรสำรองหรืออินเตอร์ล็อคเพื่อความปลอดภัย
คุณสมบัติ:
• ความสามารถในการสลับหน้าสัมผัสสูงสุด 16A
• มีจำหน่ายในรูปแบบหน้าสัมผัสแบบเปลี่ยนขั้วเดี่ยวและสองขั้ว
• พิน PCB มาตรฐานขนาดเล็กพิเศษ
• มีให้เลือกทั้งแบบปิดผนึกและแบบกันฟลักซ์
• ผลิตภัณฑ์ที่เป็นมิตรกับสิ่งแวดล้อม (เป็นไปตามมาตรฐาน ROHS)
• ขนาด: (28.9*12.6*20.6)มม.
การใช้งานหลัก:
• มิเตอร์อัจฉริยะและการจัดการพลังงาน: ใช้สำหรับการควบคุมสวิตช์ระยะไกลในมิเตอร์แบบชำระเงินล่วงหน้าและเบรกเกอร์วงจรอัจฉริยะ โดยใช้พลังงานต่ำผ่านการล็อคด้วยแม่เหล็ก
• อุปกรณ์ประหยัดพลังงาน: รวมเข้ากับการควบคุมพลังงานหลักของเครื่องใช้ไฟฟ้า เช่น เครื่องปรับอากาศ และเครื่องทำน้ำอุ่น เพื่อลดการใช้พลังงานสแตนด์บายและเป็นไปตามมาตรฐานประสิทธิภาพการใช้พลังงาน
• เครื่องสำรองไฟฟ้าและการจัดเก็บพลังงาน: ใช้ในวงจรสวิตชิ่งเอาท์พุตของ UPS และอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ เพื่อให้มั่นใจว่าระบบมีความต่อเนื่องโดยการรักษาสถานะระหว่างไฟฟ้าดับ
• ระบบความปลอดภัยและป้องกันอัคคีภัย: ใช้ในระบบเตือนภัยและวงจรควบคุมไฟฉุกเฉินเพื่อให้มั่นใจถึงสถานะสวิตช์ที่เชื่อถือได้ในระหว่างที่ไฟฟ้าดับกะทันหัน
พารามิเตอร์การติดต่อ
| การกำหนดค่าการติดต่อ | 1A/1C | 2A/2C |
| ต้านทานการติดต่อ | < 50mΩ (1A 6VDC) |
| ติดต่อวัสดุ | AgSnO₂,AgCdO |
| โหลดหน้าสัมผัส (ตัวต้านทาน) | 20A 250VAC 16A 250VAC/28VDC 10A 250VAC/28VDC | 8A 250VAC 5A 277VAC/28VDC |
| แรงดันไฟฟ้าสลับสูงสุด | 250VAC / 28VDC |
| กระแสไฟสวิตชิ่งสูงสุด | 20A/16A/10A | 8A/5A |
| กำลังสวิตชิ่งสูงสุด | 5,000VA/480W | 1200VA/150W |
| ความทนทานทางกล | 1×107 รอบ |
| ความทนทานทางไฟฟ้า | 1×10⁵ รอบ |
พารามิเตอร์คอยล์
| กำลังรับการจัดอันดับคอยล์ - | คอยล์เดี่ยว 540mW |
| คอยล์คู่ ≦1W (กำลังแตกต่างกันไปตามสเปค) |
| อุณหภูมิคอยล์เพิ่มขึ้น | 26°C (47°F) ที่แรงดันไฟฟ้าที่กำหนด |
| อุณหภูมิสูงสุด | 130°C (266°F) |
ตารางข้อมูลจำเพาะของคอยล์
| แรงดันไฟฟ้า (VDC) | ตั้งค่า/รีเซ็ตแรงดันไฟฟ้า (VDC) | ความกว้างพัลส์ (มิลลิวินาที) | ความต้านทานคอยล์คู่ (Ω±10%) | ความต้านทานคอยล์เดี่ยว (Ω±10%) |
| คอยล์ 1 | คอยล์ 2 |
| 3 | ≤2.40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4.00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤9.60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19.2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38.4 | ≥50 | 2780 | 2315 | 4267 |
พารามิเตอร์ประสิทธิภาพ
| ความต้านทานของฉนวน | 100MΩ (500VDC) |
| อิเล็กทริกทนต่อแรงดันไฟฟ้า | ระหว่างหน้าสัมผัสและคอยล์ | 5,000VAC เป็นเวลา 1 นาที |
| ระหว่างการเปิดผู้ติดต่อ | 750VAC เป็นเวลา 1 นาที |
| เวลาใช้งาน (ที่แรงดันไฟฟ้า) | ≤10ms |
| เวลาปล่อย (ที่แรงดันไฟฟ้า) | ≤5ms |
| ช็อก | ความมั่นคง | 100ม./วินาที (10ก.) |
| ความแข็งแกร่ง | 1,000ม./วินาที² (100ก.) |
| การสั่นสะเทือน | 10Hz ~ 55Hz, แอมพลิจูดสองเท่า 1.5 มม |
| ความชื้น | ความชื้นสัมพัทธ์ 35%~85% |
| ช่วงอุณหภูมิ | -40°ซ ~ 85°ซ |
| ประเภทเทอร์มินัล | ประเภทพีซีบี |
| น้ำหนัก | ประมาณ 10 กรัม |
| ประเภทบรรจุภัณฑ์ | ชนิดปิดผนึกด้วยพลาสติก ชนิดทนต่อการบัดกรี |
ใบรับรองความปลอดภัย
| ซีคิวซี | 1A/1C | 16A 250VAC 16A 28VDC10A |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A 250VAC 8A 28VDC |
| ทียูวี | 1A/1C | 16A250VAC cos พี = 1 16A 28/ร=0มิลลิวินาที |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A250VAC cos พี = 1 8A 28/R=0ms |
ตัวอย่างเครื่องหมายการสั่งซื้อ
รีเลย์ รุ่น CYF
แรงดันไฟคอยล์ 5 6 9 12 18 24 48 VDC
แบบฟอร์มติดต่อ 1A: หนึ่งกลุ่มของการเปิดตามปกติ 1C: การแปลงหนึ่งกลุ่ม 2A: สองกลุ่มของการเปิดตามปกติ 2C การแปลงสองกลุ่ม
รูปแบบคอยล์ 1S: คอยล์เดี่ยว 2S: คอยล์คู่
วัสดุหน้าสัมผัส T: AgSnO2, ไม่มี: AgCdO
หมายเหตุ: (1) ในสภาพแวดล้อมที่มีก๊าซอันตรายเช่น H2S, SO2, NO2 ฯลฯ ขอแนะนำให้ใช้ผลิตภัณฑ์ที่ปิดผนึกด้วยพลาสติก และโปรดดำเนินการทดสอบและยืนยันในการใช้งานจริง เมื่อไม่จำเป็นต้องทำความสะอาดโดยรวม แนะนำให้ทำ
ขอแนะนำให้ให้ความสำคัญกับผลิตภัณฑ์ที่ทนต่อฟลักซ์
- ผลิตภัณฑ์นี้เป็นผลิตภัณฑ์ที่เป็นมิตรต่อสิ่งแวดล้อม โปรดทำเครื่องหมายหมายเลขคุณลักษณะที่เกี่ยวข้องเมื่อสั่งซื้อ โดยที่ (551) บ่งชี้ถึงการปฏิบัติตามข้อกำหนด RoHS (หน้าสัมผัสมีแคดเมียม) และ (555) บ่งชี้ถึงการปฏิบัติตามข้อกำหนด RoHS (หน้าสัมผัสไม่มีแคดเมียม)
แผนภาพการเดินสายไฟ หน่วยขนาดรูยึด: มม
(1) ไม่ได้ระบุความคลาดเคลื่อนของขนาดสำหรับขนาดภายนอกบางส่วนของผลิตภัณฑ์ เมื่อขนาดภายนอกเป็น ≤1 มม. ความคลาดเคลื่อนคือ ± 0.2 มม. เมื่อขนาดภายนอกอยู่ระหว่าง 1 ~ 5 มม. ความอดทนคือ ± 0.3 มม.
เมื่อขนาดโดยรวม> 5 มม. ความคลาดเคลื่อนคือ ± 0.4 มม.
(2) ขนาดรูยึดที่ไม่มีพิกัดความเผื่อมิติคือ ±0.1 มม.
สิ่งที่ควรทราบ:
- สถานะโรงงานของรีเลย์ล็อคแม่เหล็กคือสถานะรีเซ็ต แต่เนื่องจากปัจจัยต่างๆ เช่น ผลกระทบระหว่างการขนส่งหรือการติดตั้งรีเลย์ อาจทำให้สถานะการทำงานเปลี่ยนไป ดังนั้นเมื่อใช้ (แหล่งจ่ายไฟ
เมื่อเชื่อมต่อแล้ว โปรดรีเซ็ตเป็นสถานะการดำเนินการหรือรีเซ็ตสถานะตามความจำเป็น
- เพื่อให้แน่ใจว่ารีเลย์ล็อคแม่เหล็กทำงานหรือรีเซ็ต แรงดันไฟฟ้ากระตุ้นที่จ่ายให้กับขดลวดจะต้องถึงแรงดันไฟฟ้าที่กำหนด และความกว้างพัลส์ต้องมากกว่า 5 เท่าของเวลาการทำงานหรือรีเซ็ต อย่า
เมื่อใช้แรงดันไฟฟ้ากับการทำงานและรีเซ็ตคอยล์ ห้ามใช้แรงดันไฟฟ้ากับคอยล์เป็นเวลานาน (มากกว่า 1 นาที)
- ในระหว่างการขนส่ง การจัดเก็บ และการใช้งานผลิตภัณฑ์ โปรดเก็บผลิตภัณฑ์ให้ห่างจากสนามแม่เหล็กแรงสูงเพื่อหลีกเลี่ยงการเปลี่ยนแปลงแรงดันไฟฟ้าในการทำงานและรีเซ็ตแรงดันไฟฟ้า
