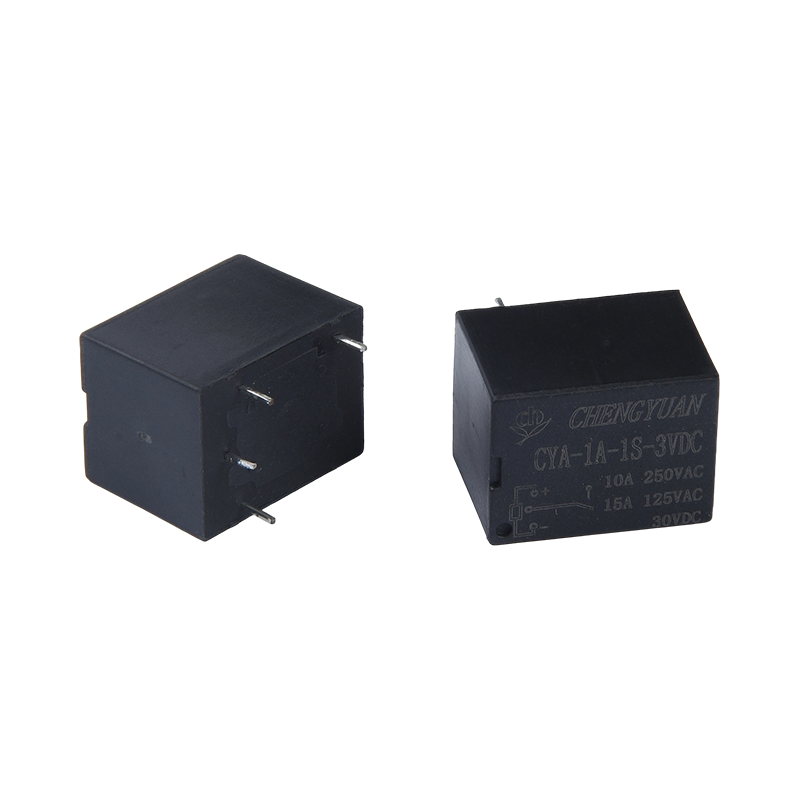

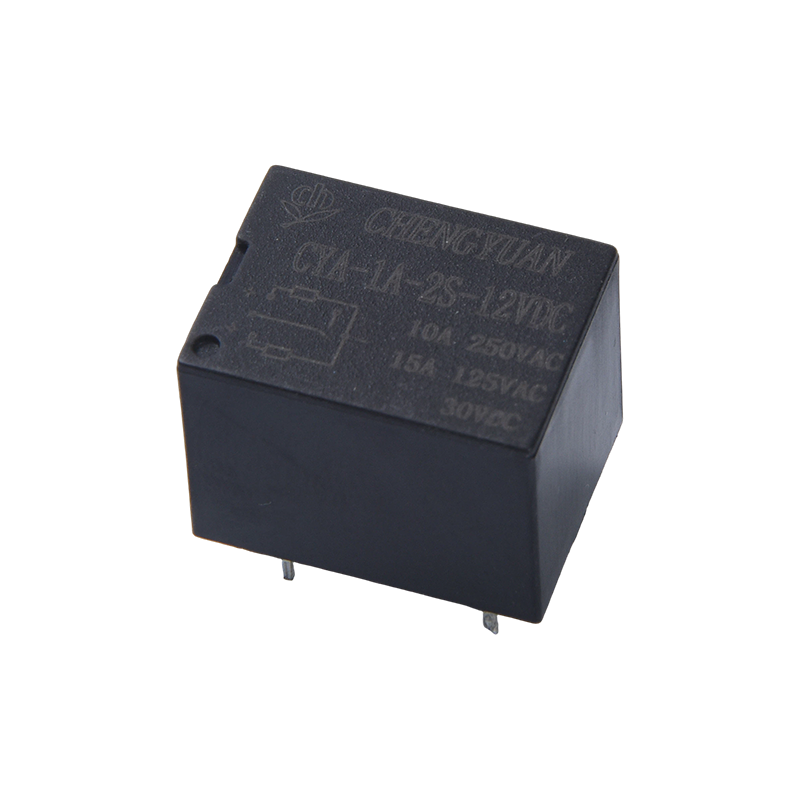

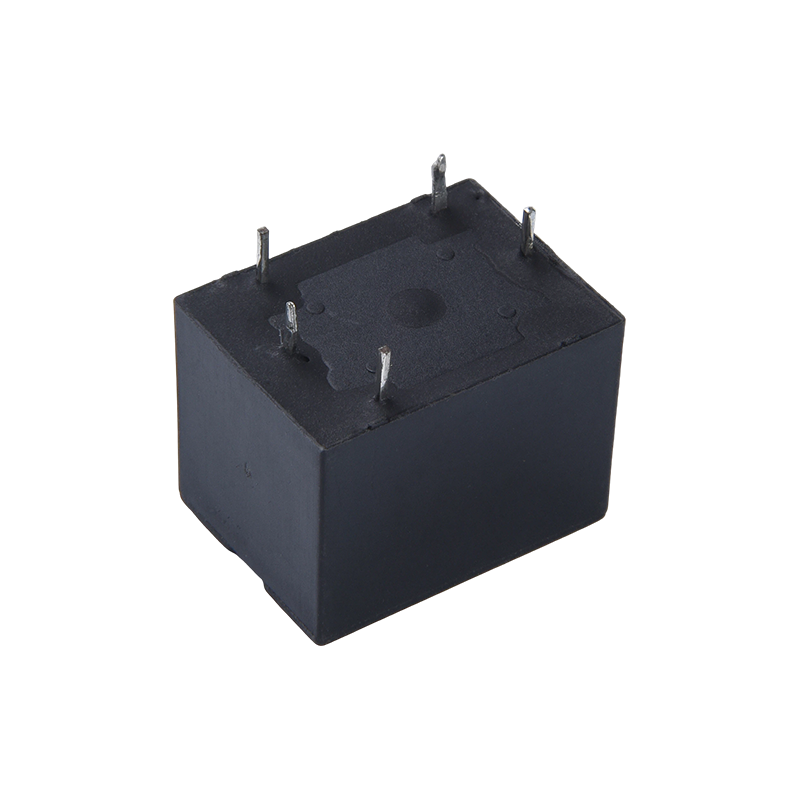

ผม. คุณสมบัติ
1. แบบฟอร์มการติดต่อ: ให้แบบฟอร์มการติดต่อแบบเปิดตามปกติหนึ่งแบบและแบบฟอร์มการติดต่อแบบเปลี่ยนหนึ่งแบบเพื่อให้เป็นไปตามข้อกำหนดการออกแบบวงจรที่แตกต่างกัน
2. ลักษณะการติดตั้ง: ใช้หมุดแผงวงจรพิมพ์มาตรฐานสำหรับการติดตั้ง PCB ที่ง่ายดาย เหมาะสำหรับกระบวนการประกอบอัตโนมัติ
3. ตัวเลือกบรรจุภัณฑ์: มีตัวเลือกบรรจุภัณฑ์สองแบบ: ปิดผนึกด้วยพลาสติกและทนต่อการบัดกรี เพื่อให้เหมาะกับข้อกำหนดด้านสิ่งแวดล้อมที่แตกต่างกัน
4. โครงสร้างหลัก: ใช้โครงสร้างล็อคแม่เหล็กแบบขดเดียวหรือสองขดเพื่อให้แน่ใจว่าจะคงสถานะไว้ในระยะยาวหลังจากไฟฟ้าดับ
ครั้งที่สอง ฟังก์ชันหลักและสถานการณ์ที่เกี่ยวข้อง
1. ฟังก์ชั่นหลัก: บรรลุการสลับวงจรไฟฟ้าเป็นศูนย์ ให้การสลับอัตโนมัติและการแยกสัญญาณ และรักษาสถานะปัจจุบันหลังจากปิดสวิตช์ควบคุม เหมาะสำหรับการใช้งานในระยะยาว
2. สนามกริดอัจฉริยะ: ใช้ได้กับสถานการณ์ต่างๆ เช่น การวัดค่าไฟฟ้าและสวิตช์ควบคุมระยะไกล ทำให้สามารถควบคุมได้อย่างแม่นยำและใช้พลังงานต่ำ
3. สนามพลังงานใหม่: สามารถใช้ในอุปกรณ์พลังงานใหม่ เช่น อินเวอร์เตอร์พลังงานแสงอาทิตย์ เพื่อให้มั่นใจถึงสถานะของวงจรที่เสถียร
4. สาขาอุตสาหกรรมและบ้าน: เหมาะสำหรับระบบอัตโนมัติทางอุตสาหกรรม บ้านอัจฉริยะ การควบคุมแสงสว่าง และสถานการณ์อื่นๆ
5. สนามเครื่องมือวัด: ใช้ได้กับลิงค์ควบคุมวงจรของเครื่องมือและเมตรต่างๆ ที่สาม การใช้ข้อได้เปรียบหลัก
1. ข้อได้เปรียบด้านการใช้พลังงานเป็นศูนย์: รักษาสถานะปัจจุบันหลังจากไฟฟ้าขัดข้อง ทำให้สามารถสลับการใช้พลังงานเป็นศูนย์ได้ เหมาะสำหรับการใช้งานที่ใช้พลังงานต่ำ
2. ความสามารถในการสลับหน้าสัมผัสสูง: โหลดการสลับหน้าสัมผัส 15A เหมาะสำหรับความต้องการในการควบคุมขนาดกลางและสูง
3. การติดตั้งและการเลือกที่ยืดหยุ่น: ขนาดเล็กพิเศษ พิน PCB มาตรฐาน และตัวเลือกแพ็คเกจหลายแบบ เหมาะสำหรับการติดตั้งที่หนาแน่นและสภาพแวดล้อมที่แตกต่างกัน
4. การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม: สอดคล้องกับมาตรฐาน RoHS ตรงตามข้อกำหนดสำหรับผลิตภัณฑ์ที่เป็นมิตรกับสิ่งแวดล้อม
5. ความจำเพาะของฉากที่แข็งแกร่ง: เหมาะอย่างยิ่งสำหรับการควบคุมระยะไกลและสถานการณ์การบำรุงรักษาระยะยาว พร้อมความคล่องตัวและการใช้งานที่โดดเด่น
พารามิเตอร์การติดต่อ
| การกำหนดค่าการติดต่อ | 1เอ | 1ซี |
| ต้านทานการติดต่อ | 100mΩ (1A 6VDC) |
| ติดต่อวัสดุ | AgSnO₂, AgCdO |
| โหลดหน้าสัมผัส (ตัวต้านทาน) | 10เอ 277VAC/28VDC |
| แรงดันไฟฟ้าสลับสูงสุด | 277VAC / 30VDC |
| กระแสไฟสวิตชิ่งสูงสุด | 15เอ | 10A |
| กำลังสวิตชิ่งสูงสุด | 2500VA |
| ความทนทานทางกล | 1×107 รอบ |
| ความทนทานทางไฟฟ้า | 5×10⁴ รอบ |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| ความต้านทานของฉนวน | 100MΩ (500VDC) |
| อิเล็กทริกทนต่อแรงดันไฟฟ้า | ระหว่างหน้าสัมผัสและคอยล์ | 1500VAC เป็นเวลา 1 นาที |
| ระหว่างการเปิดผู้ติดต่อ | 750VAC เป็นเวลา 1 นาที |
| เวลาใช้งาน (ที่แรงดันไฟฟ้า) | ≤5ms |
| เวลาปล่อย (ที่แรงดันไฟฟ้า) | ≤5ms |
| ช็อก | ความมั่นคง | 100ม./วินาที (10ก.) |
| | ความแข็งแกร่ง | 1,000ม./วินาที² (100ก.) |
| การสั่นสะเทือน | 10Hz ~ 55Hz, แอมพลิจูดสองเท่า 1.5 มม |
| ความชื้น | ความชื้นสัมพัทธ์ 35%~85% |
| ช่วงอุณหภูมิ | -40°ซ ~ 85°ซ |

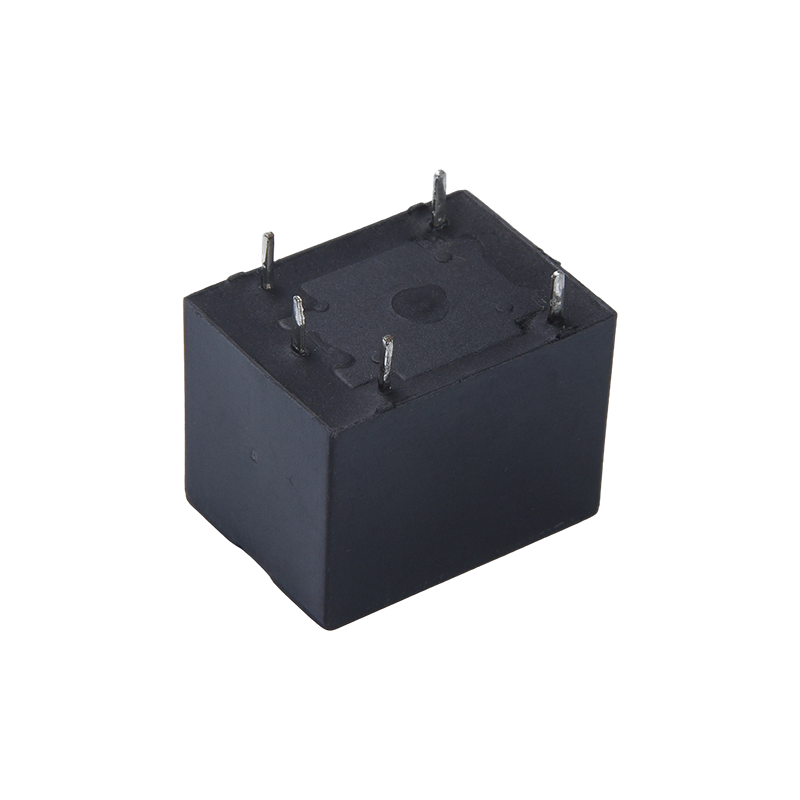

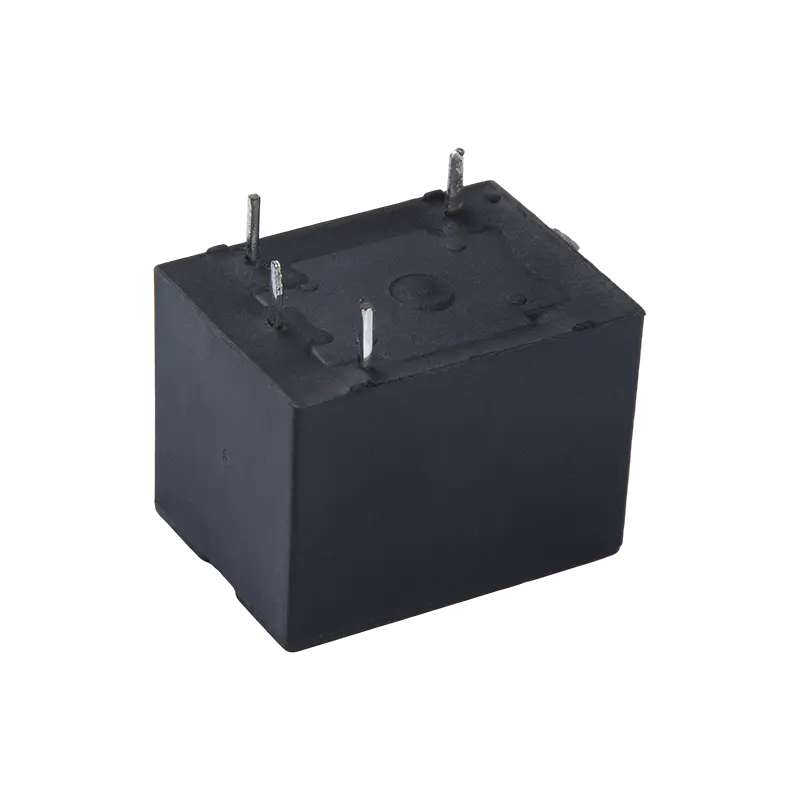

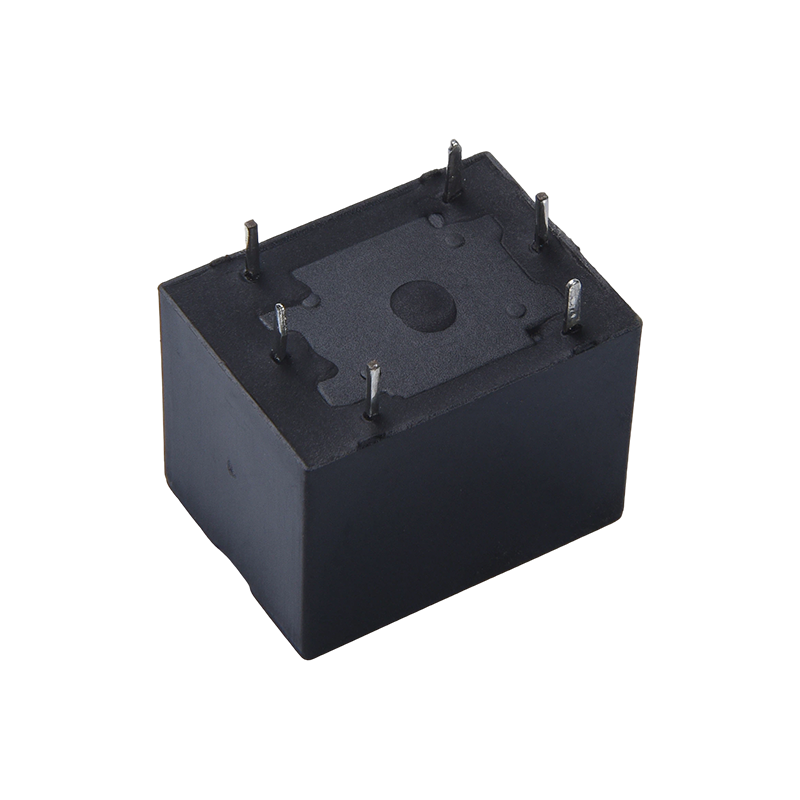

| ประเภทเทอร์มินัล | ประเภทพีซีบี |
| น้ำหนัก | ประมาณ 10 กรัม |
| ประเภทบรรจุภัณฑ์ | ชนิดปิดผนึกด้วยพลาสติก ชนิดทนต่อการบัดกรี |
หมายเหตุ:
(1) ค่าข้างต้นทั้งหมดเป็นค่าเริ่มต้น
เซิงหยวนรีเลย์
พารามิเตอร์คอยล์
| กำลังจัดอันดับคอยล์ | คอยล์เดี่ยว ≤550mW |
| คอยล์คู่ ≤750mW |
ตารางข้อมูลจำเพาะคอยล์ 23℃
| แรงดันไฟฟ้า (VDC) | ตั้งค่า/รีเซ็ตแรงดันไฟฟ้า (VDC) | ความกว้างพัลส์ (มิลลิวินาที) | ความต้านทานคอยล์คู่ (Ω±10%) | ความต้านทานคอยล์เดี่ยว (Ω±10%) |
| 5 | ≤3.80 | ≥50 | 47/47 | 45 |
| 6 | ≤4.50 | ≥50 | 100/100 | 100 |
| 9 | ≤6.80 | ≥50 | 227/237 | 225 |
| 12 | ≤9.00 | ≥50 | 193/305 | 310 |
| 18 | ≤13.5 | ≥50 | 900/900 | 900 |
| 24 | ≤18.0 | ≥50 | 1060/1370 | 1160 |
ใบรับรองความปลอดภัย
| ซีคิวซี | 1เอ | 10A 250VAC 15A 125VAC 10A 28VDC |
| 1ซี | 10A 250VAC 10A 28VDC |
| ทียูวี | 1เอ | 7.5A 250VAC ค่าพี=1 7.5A 14VDC ซ้าย/ขวา=0ms |
| 1ซี | 7.5A 250VAC ค่าพี=1 7.5A 14VDC ซ้าย/ขวา=0ms |
ตัวอย่างเครื่องหมายการสั่งซื้อ

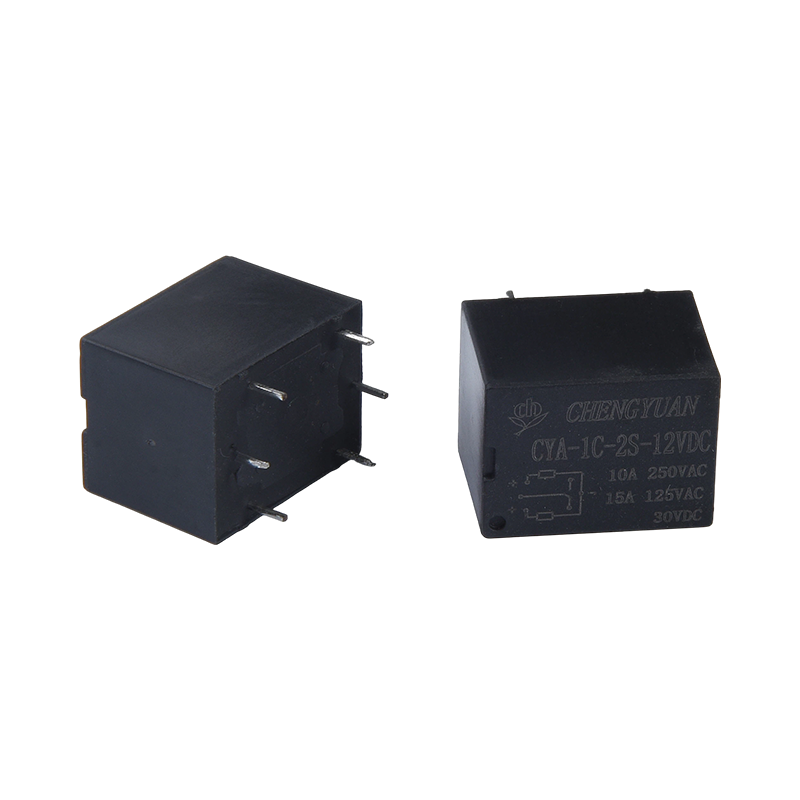

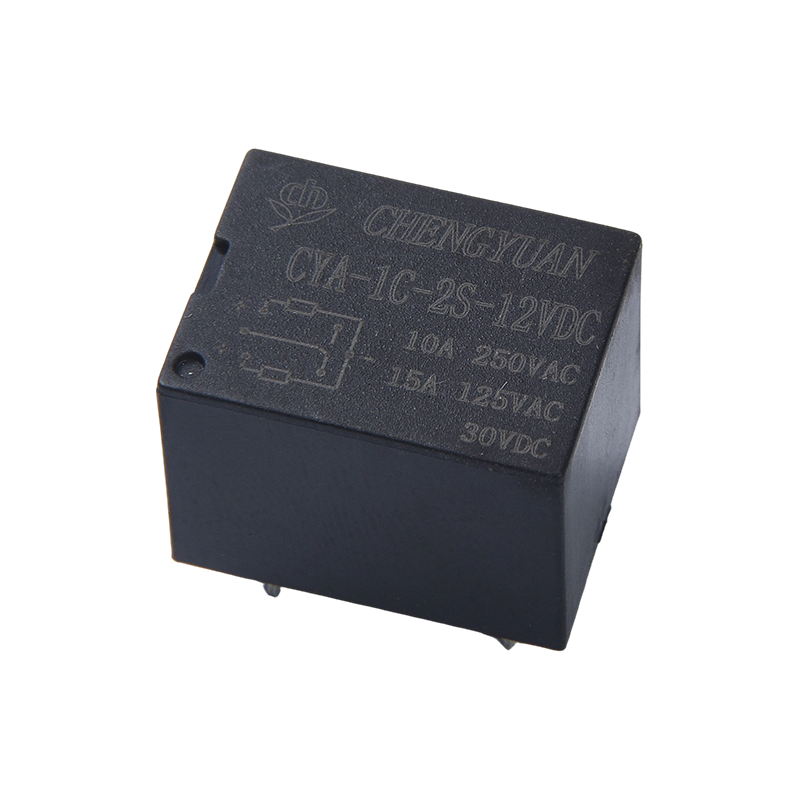

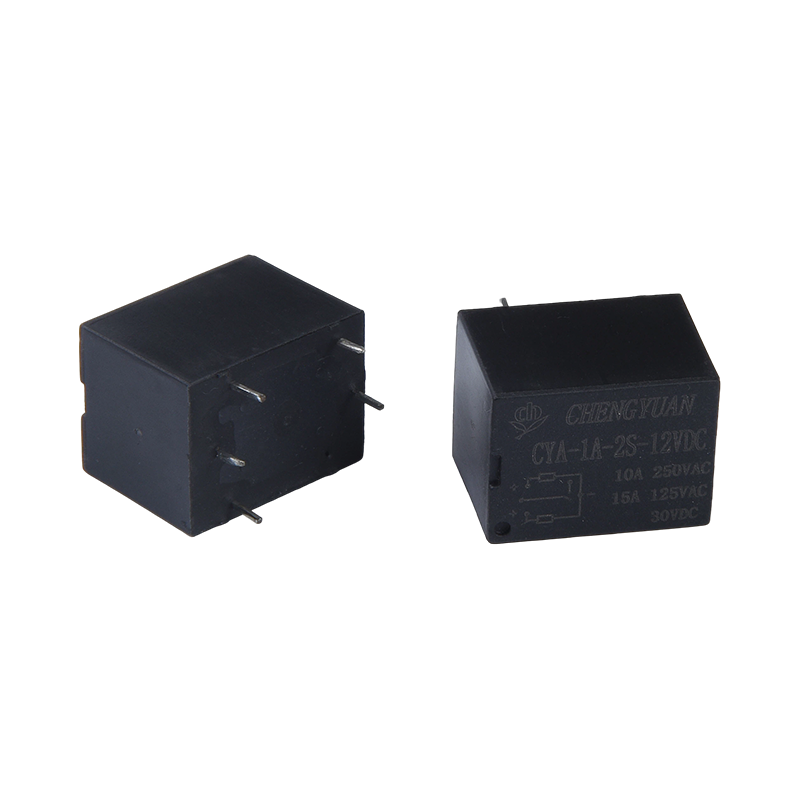

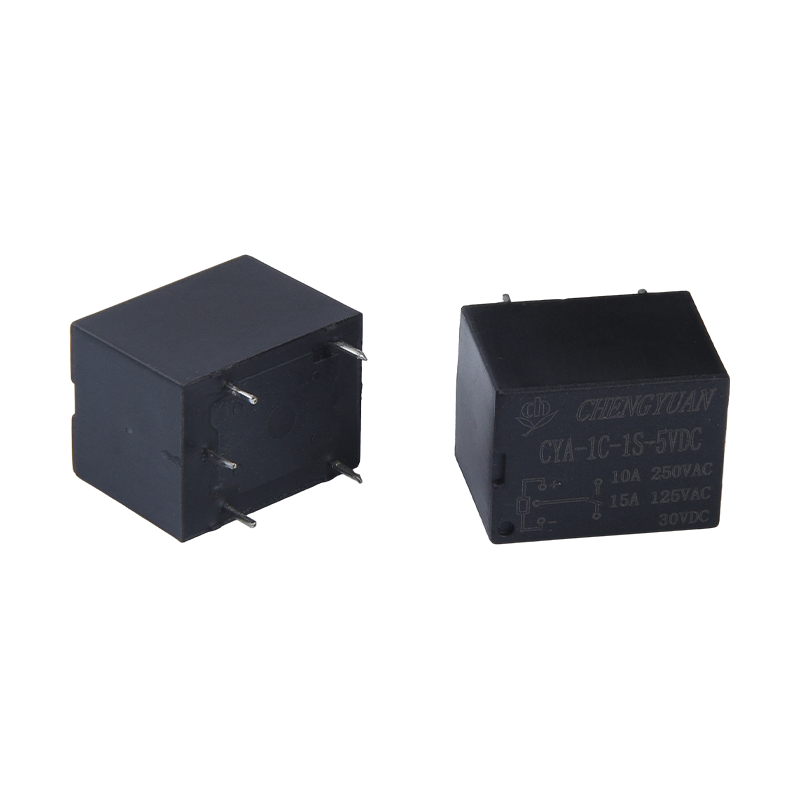

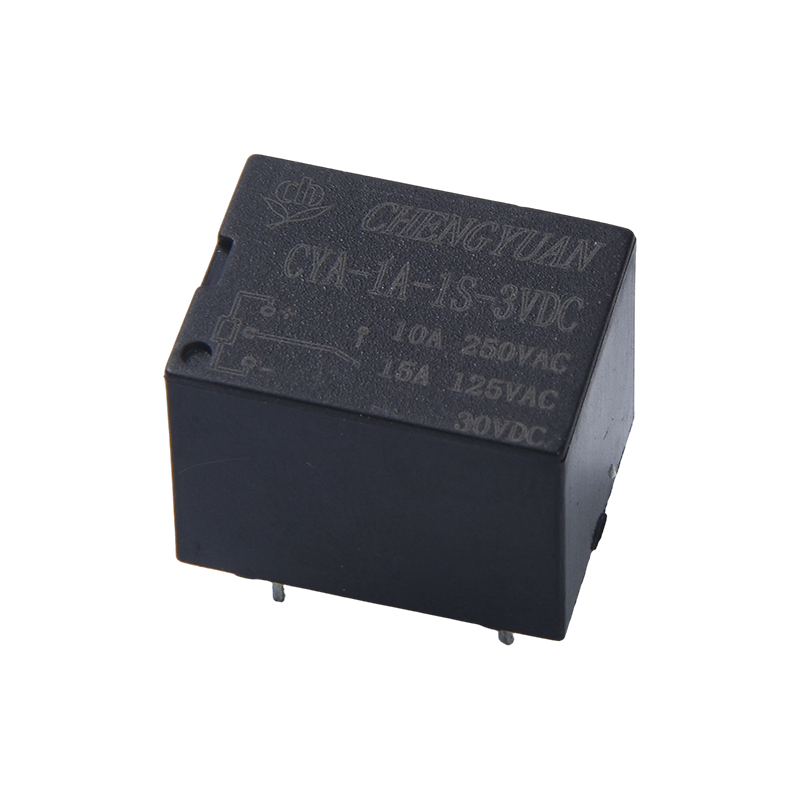

รีเลย์รุ่น(1)CYA
แรงดันไฟฟ้าคอยล์ 3 5 6 9 12 18 24 48VDC
แบบฟอร์มการติดต่อ 1A: ชุดเปิดปกติหนึ่งชุด 1C: ชุดสวิตช์หนึ่งชุด
รูปแบบคอยล์ 1S: คอยล์เดี่ยว 2S: คอยล์คู่
วัสดุหน้าสัมผัส T: AgSnO2, ไม่มี: AgCdO
หมายเหตุ: (1) ในสภาพแวดล้อมที่มีก๊าซอันตรายเช่น H2S, SO2, NO2 ฯลฯ ขอแนะนำให้ใช้ผลิตภัณฑ์ที่ปิดผนึกด้วยพลาสติก และโปรดดำเนินการทดสอบและยืนยันในการใช้งานจริง เมื่อไม่จำเป็นต้องทำความสะอาดโดยรวม แนะนำให้ทำ
ขอแนะนำให้ให้ความสำคัญกับผลิตภัณฑ์ที่ทนต่อฟลักซ์
(2) ผลิตภัณฑ์นี้เป็นผลิตภัณฑ์ที่เป็นมิตรต่อสิ่งแวดล้อม โปรดทำเครื่องหมายหมายเลขคุณลักษณะที่เกี่ยวข้องเมื่อสั่งซื้อ โดยที่ (551) บ่งชี้ถึงการปฏิบัติตามข้อกำหนด RoHS (หน้าสัมผัสมีแคดเมียม) และ (555) บ่งชี้ถึงการปฏิบัติตามข้อกำหนด RoHS (หน้าสัมผัสไม่มีแคดเมียม)
