คู่มือคอนแทคเตอร์กำลังสูง: การให้คะแนน การควบคุมอาร์ค และการเลือกสำหรับโหลดทางอุตสาหกรรม

คอนแทคเตอร์กำลังสูงเริ่มมีความสำคัญเมื่อรีเลย์ปกติไม่สามารถดูดซับโหลดได้อีกต่อไป ในทางปฏิบัติ คอนแทคเตอร์จำนวนมากเริ่มต้นที่สูงกว่า 15 A และรุ่นอุตสาหกรรมสามารถเปลี่ยนแอมแปร์ได้หลายร้อยหรือหลายพันแอมแปร์ หากคุณกำลังเลือกมอเตอร์ ระบบแบตเตอรี่ แผงทำความร้อน หรือแผงจ่ายไฟ การตัดสินใจแทบจะไม่หยุดที่พิกัดกระแสไฟ นอกจากนี้ยังขึ้นอยู่กับกระแสไหลเข้า รอบการทำงาน ประเภทของแรงดันไฟฟ้า การควบคุมอาร์ก คอยล์ไดรฟ์ และสภาพแวดล้อมที่อุปกรณ์จะใช้งานได้

เลือกคอนแทคเตอร์เมื่อโหลดหนัก การสลับบ่อยครั้ง และพลังงานอาร์คที่ช่องเปิดหน้าสัมผัสมีความสำคัญ เลือกรีเลย์กระแสไฟสูงหรือโมดูลขนาดกะทัดรัดเมื่อมีโหลดปานกลาง แพ็คเกจมีขนาดเล็ก และหน้าที่การสลับเบากว่า ขอบเขตไม่ได้รับการแก้ไข รีเลย์ขนาด 30 A อาจทำงานได้ดีในตู้หนึ่งและล้มเหลวเร็วในอีกตู้หนึ่ง เนื่องจากโหลดเป็นมอเตอร์แทนที่จะเป็นฮีตเตอร์แบบต้านทาน

คอนแทคเตอร์กำลังสูงทำอะไรได้บ้างภายใต้โหลด

ภายในคอนแทคเตอร์มีกลุ่มการทำงานสี่กลุ่ม: คอยล์ แกนแม่เหล็กและกระดอง หน้าสัมผัสหลัก และระบบปราบปรามส่วนโค้ง สัญญาณควบคุมพลังงานต่ำจะกระตุ้นขดลวด แรงแม่เหล็กดึงกระดองและปิดหน้าสัมผัสหลัก เมื่อขดลวดไม่ทำงาน สปริงจะส่งกลับเกราะและเปิดหน้าสัมผัส ในคอนแทคเตอร์แบบเปิดตามปกติ วงจรหลักจะปิดจนกว่าขดลวดจะถูกจ่ายไฟ การจัดเรียงนี้ช่วยให้เอาต์พุต PLC เทอร์โมสตัท หรืออุปกรณ์นำร่องควบคุมวงจรขนาดใหญ่กว่าได้อย่างปลอดภัย

ความท้าทายในการออกแบบหลักไม่ได้ปิดการติดต่อ มันกำลังเปิดพวกเขา เมื่อหน้าสัมผัสแยกออกจากกันภายใต้ภาระ กระแสไฟฟ้าสามารถรักษาส่วนโค้งที่กัดกร่อนโลหะ ทำให้อุณหภูมิสูงขึ้น และทำให้การแตกหักล่าช้าออกไป คอนแทคเตอร์จึงเพิ่มรางโค้ง คอยล์ระเบิดแม่เหล็ก แผ่นแยก ห้องสุญญากาศ หรือห้องเติมแก๊ส วิธีการที่ถูกต้องขึ้นอยู่กับกระแส แรงดันไฟฟ้า และแหล่งจ่ายไฟเป็น AC หรือ DC

คอนแทคเตอร์ยังแตกต่างจากรีเลย์ในการปฏิบัติหน้าที่ คอนแทคเตอร์อาจสตาร์ทมอเตอร์หลายพันครั้งต่อปี ดังนั้นแรงสปริง วัสดุสัมผัส และอุณหภูมิที่เพิ่มขึ้นของขั้วต่อจึงมีความสำคัญ รีเลย์กระแสไฟสูงตั้งอยู่ระหว่างรีเลย์สัญญาณและคอนแทคเตอร์

สำหรับการออกแบบขนาดกะทัดรัดที่ยังต้องการกระแสไฟฟ้าที่สูงกว่า รีเลย์กระแสไฟฟ้าสูงอาจเป็นทางเลือกที่ใช้งานได้จริง ซีรีส์ CY T90 เป็นรีเลย์ SPDT กระแสสูงที่นำเสนอในรุ่น 30 A และ 40 A

CYT90 พาวเวอร์รีเลย์ SPDT กระแสสูง รีเลย์ SPDT กระแสสูงขนาดกะทัดรัดสำหรับการสลับโหลดในพื้นที่จำกัด มีประโยชน์ก่อนเปรียบเทียบพิกัดคอนแทคเตอร์ IEC และพฤติกรรมส่วนโค้ง ดูผลิตภัณฑ์ →

หมวดหมู่การให้คะแนนและการใช้งานที่สำคัญ

เอกสารข้อมูลปัจจุบันไม่เพียงพอ คอนแทคเตอร์พิกัด 40 A สำหรับโหลดตัวต้านทานอาจมีพิกัดมอเตอร์ต่ำกว่ามาก หมวดหมู่การใช้งาน IEC อธิบายความแตกต่างนี้ AC-1 ครอบคลุมโหลดที่ไม่เหนี่ยวนำหรือเหนี่ยวนำเล็กน้อย AC-3 ครอบคลุมมอเตอร์กรงกระรอกโดยที่คอนแทคเตอร์ปิดที่กระแสโรเตอร์ที่ถูกล็อคและเปิดที่กระแสไฟที่กำหนด AC-4 ครอบคลุมหน้าที่ต่อเข้าและเสียบปลั๊ก โดยที่คอนแทคเตอร์เปิดที่กระแสสูงและเผชิญกับการอาร์คที่รุนแรง ประเภทของ DC มีความต้องการในทำนองเดียวกันเนื่องจากส่วนโค้งของ DC ไม่สามารถดับเองได้ที่จุดตัดเป็นศูนย์

ใช้ตารางด้านล่างเพื่อเปรียบเทียบวิธีการใช้คอนแทคเตอร์และรีเลย์กระแสสูงโดยทั่วไป ค่าเหล่านี้เป็นคำแนะนำทั่วไป ไม่สามารถใช้แทนเอกสารข้อมูลของผู้ผลิตและมาตรฐานที่บังคับใช้ได้

การจัดอันดับอื่นๆ ได้แก่ แรงดันไฟฟ้าของคอยล์ แรงดันไฟฟ้าของฉนวน ความสามารถในการสร้างและทำลาย อายุการใช้งานทางกล อายุการใช้งานไฟฟ้า ประเภทของขั้วต่อ และการติดตั้ง คอนแทคเตอร์ที่มีกระแสไฟฟ้าถูกต้องแต่แรงดันคอยล์ผิดจะไม่ทำงานได้อย่างน่าเชื่อถือ

เมื่อพิกัดที่ต้องการยังอยู่ในช่วงรีเลย์ รีเลย์ SPDT ขนาด 30 A ถึง 40 A เช่น CY T91 สามารถจ่ายกระแสไฟสูงในแพ็คเกจขนาดเล็กได้

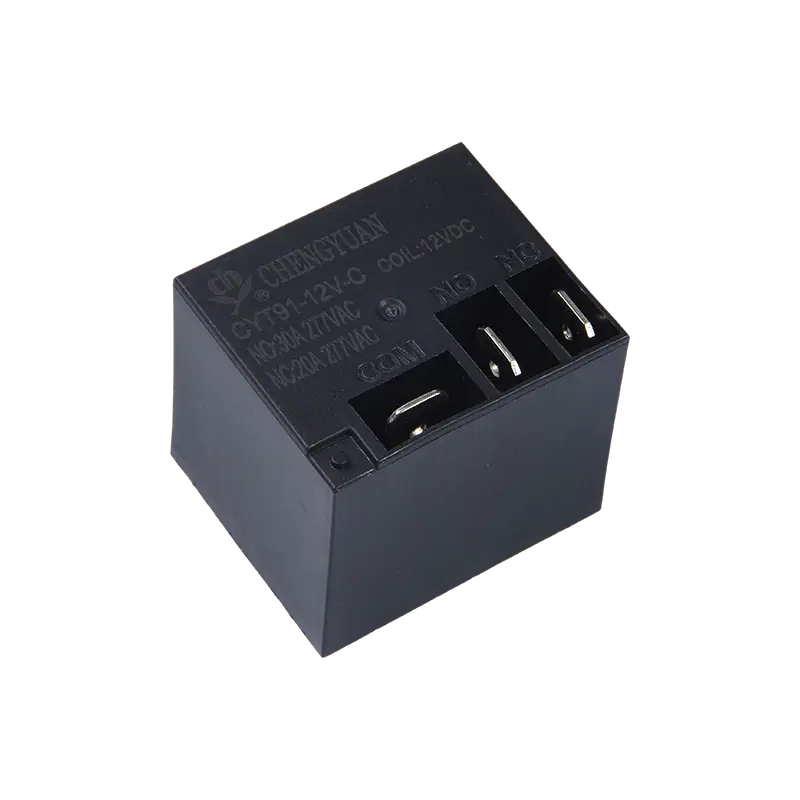

CYT91 / T91 รีเลย์กำลัง SPDT กระแสสูง รีเลย์กำลัง SPDT ขนาด 30 A ขนาดกะทัดรัดสำหรับการสลับกระแสสูงในพื้นที่แคบ ทางเลือกรีเลย์ก่อนที่จะพิจารณาพฤติกรรมส่วนโค้งของคอนแทคเตอร์ AC หรือ DC ดูผลิตภัณฑ์ →

การสลับไฟ AC และ DC ไม่สามารถใช้แทนกันได้

คอนแทคเตอร์ AC ได้รับประโยชน์จากกระแสเป็นศูนย์ตามธรรมชาติ ดังนั้นส่วนโค้งจึงมีโอกาสที่จะดับลง คอนแทคเตอร์ DC ต้องเผชิญกับส่วนโค้งต่อเนื่องซึ่งจะต้องยืด ระบายความร้อน และแยกออกอย่างรวดเร็ว มิฉะนั้นช่องว่างหน้าสัมผัสจะต้องทนต่อแรงดันไฟฟ้าเต็ม นี่คือสาเหตุที่คอนแทคเตอร์ DC มักจะมีโครงสร้างหน้าสัมผัสที่แตกต่างกัน การระเบิดของแม่เหล็ก และขนาดทางกายภาพที่ใหญ่กว่าอุปกรณ์ AC ที่มีพิกัดกระแสเท่ากัน

การใช้งาน DC ไฟฟ้าแรงสูงทำให้ความแตกต่างนี้ชัดเจน ชุดแบตเตอรี่ แผงโซลาร์เซลล์ และระบบชาร์จสามารถส่งพลังงานที่เป็นอันตรายได้แม้หลังจากเปิดสวิตช์หลักแล้วก็ตาม คอนแทคเตอร์ต้องตัดวงจรอย่างปลอดภัย แยกโหลด และต้านทานการเชื่อม ตรวจสอบค่าคงที่เวลาจริง กระแสไฟฟ้าลัดวงจร และแรงดันไฟฟ้าสูงสุด ไม่ใช่เฉพาะแรงดันไฟฟ้าปกติเท่านั้น

คอยล์ AC และคอยล์ DC ก็แตกต่างกันเช่นกัน จับคู่คอยล์กับแหล่งจ่ายควบคุมและยืนยันการรับ การดรอปเอาท์ และการคงกระแสไว้

รายการตรวจสอบการเลือกสำหรับโครงการคอนแทคเตอร์กำลังสูง

1. กำหนดภาระ ระบุโหลดของตัวต้านทาน อุปนัย คาปาซิทีฟ มอเตอร์ หม้อแปลง หรือแบตเตอรี่ หมายเหตุกระแสคงที่และกระแสไหลเข้า
2. ยืนยันแรงดันไฟฟ้าสวิตชิ่ง บันทึกแรงดันไฟฟ้าที่กำหนด สูงสุด และแรงดันชั่วคราว ข้อกำหนด AC และ DC แยกกัน
3. เลือกหมวดหมู่การใช้งาน ใช้ AC-1, AC-3, AC-4, DC-1 หรือประเภทที่ตรงกับการใช้งานจริง
4. จับคู่คอยล์ ตรวจสอบแรงดันไฟฟ้าของคอยล์, AC หรือ DC, ปิ๊กอัพ, ดรอปเอาท์ และกระแสคงค้าง
5. ตรวจสอบรอบการทำงาน ประมาณการการทำงานต่อชั่วโมงและอายุการใช้งานไฟฟ้าที่คาดหวัง การวิ่งจ๊อกกิ้งด้วยมอเตอร์อาจทำให้อายุสั้นลงอย่างรวดเร็ว
6. ตรวจสอบการปราบปรามส่วนโค้งและขั้วต่อ ยืนยันห้องส่วนโค้ง ทิศทางการระเบิด แรงบิดของเทอร์มินัล และบัสบาร์หรือโครงร่าง PCB
7. ตรวจสอบสภาพแวดล้อมและมาตรฐาน ตรวจสอบอุณหภูมิ ความชื้น การสั่นสะเทือน ระดับมลพิษ และใบรับรองที่จำเป็น
8. ทดสอบต้นแบบ ทำการทดสอบสร้างและทำลายที่แรงดันและกระแสในกรณีที่แย่ที่สุดก่อนออกสู่การผลิต

สำหรับผู้สร้างแผง โมดูลที่ติดตั้งบนรางช่วยให้การเดินสายและการเปลี่ยนง่ายขึ้น โมดูลรีเลย์ราง DIN ที่มีหน้าสัมผัส 16 A เช่น โมดูลรีเลย์ราง MCYF3 14F สามารถจัดการงานควบคุมทางอุตสาหกรรมที่มีขนาดกะทัดรัด ซึ่งคอนแทคเตอร์แบบเต็มจะมีขนาดใหญ่เกินไป

MCYF3 14F โมดูลรีเลย์ราง DIN โมดูลาร์ 16 โมดูลรีเลย์แบบติดตั้งบนรางสำหรับการควบคุมอุตสาหกรรมแบบรวมศูนย์ ช่วยให้การเดินสายและการเปลี่ยนง่ายขึ้นในกรณีที่คอนแทคเตอร์แบบเต็มมีขนาดใหญ่เกินไป ดูผลิตภัณฑ์ →

แอปพลิเคชันและจุดบูรณาการ

คอนแทคเตอร์กำลังสูงจะปรากฏขึ้นทุกที่ที่มีสัญญาณกำลังต่ำต้องควบคุมวงจรพลังงานสูง ตัวอย่างทั่วไป ได้แก่:

• มอเตอร์สตาร์ทและแผงควบคุมปั๊ม ซึ่งคอนแทคเตอร์จะจัดการกับกระแสสตาร์ท
• คอมเพรสเซอร์และพัดลม HVAC ซึ่งการหมุนเวียนและโหลดแบบเหนี่ยวนำบ่อยครั้งจำเป็นต้องมีหน้าสัมผัสที่ทนทาน
• การจัดเก็บพลังงานแบตเตอรี่และการกระจาย DC ซึ่งการแยกและการปราบปรามส่วนโค้งมีความสำคัญด้านความปลอดภัย
• เครื่องแปลงกระแสไฟฟ้าพลังงานแสงอาทิตย์และอุปกรณ์ชาร์จซึ่งต้องเปลี่ยนไฟฟ้ากระแสตรงแรงสูงได้อย่างน่าเชื่อถือ
• ธนาคารทำความร้อนและแสงสว่างทางอุตสาหกรรม ซึ่งโหลดความต้านทานอาจยังต้องการความจุกระแสไฟขนาดใหญ่

การบูรณาการมีความสำคัญพอๆ กับตัวคอนแทคเตอร์เอง ขนาดตู้ส่งผลต่อความร้อนที่เพิ่มขึ้น ความยาวสายไฟส่งผลต่อแรงดันตกและไฟกระชาก การปราบปรามคอยล์สามารถป้องกันความเสียหายของเอาต์พุต PLC ใช้ RC snubber, ฟลายแบ็คไดโอด หรือวาริสเตอร์ตามความเหมาะสมกับประเภทคอยล์

ความเสี่ยงทั่วไปในการจัดซื้อจัดจ้างและวิธีลดความเสี่ยง

ข้อผิดพลาดที่พบบ่อยที่สุดคือการเปรียบเทียบเฉพาะคะแนนปัจจุบันของหัวข้อข่าว รีเลย์ 40 A และคอนแทคเตอร์ 40 A อาจดูคล้ายกันในสายข้อมูลจำเพาะ แต่ความสามารถในการแตกหัก รอบการทำงาน และพฤติกรรมทางความร้อนอาจแตกต่างกันมาก ความเสี่ยงอีกประการหนึ่งคือการสมมติว่าคอนแทคเตอร์ที่ได้รับการจัดอันดับสำหรับ AC จะทำงานบน DC โดยปกติแล้วจะไม่ อย่างน้อยก็ไม่ปลอดภัยหรือเป็นเวลานาน

ทีมจัดซื้อควรตรวจสอบการแก้ไขเอกสารข้อมูล แรงดันไฟฟ้าของคอยล์ การจัดการหน้าสัมผัส การวางแนวขั้วต่อ และเอกสารการรับรอง เมื่อแอปพลิเคชันเกี่ยวข้องกับฟังก์ชันด้านความปลอดภัย ให้ขอข้อมูลการทดสอบและตัวอย่างเพื่อตรวจสอบความถูกต้อง

สำหรับโปรเจ็กต์แบบกำหนดเองหรือปริมาณปานกลาง การทำงานโดยตรงกับผู้ผลิตรีเลย์สามารถย่นระยะลูปการเลือกได้ บริษัทที่อยู่เบื้องหลังไซต์นี้ผลิตรีเลย์และโมดูลควบคุมทางอุตสาหกรรมมาตั้งแต่ปี 1996 และสามารถตรวจสอบข้อกำหนดด้านโหลด คอยล์ และการติดตั้งเทียบกับผลิตภัณฑ์ที่มีอยู่ คุณสามารถตรวจสอบ พื้นหลังของบริษัท หรือ ส่งรายละเอียดการสมัครเพื่อขอใบเสนอราคา .

จับคู่อุปกรณ์กับโหลดจริง

เริ่มต้นด้วยการโหลด ไม่ใช่หน้าแค็ตตาล็อก กำหนดกระแส แรงดันไฟฟ้า กระแสเข้า รอบการทำงาน สภาพแวดล้อม และอายุการใช้งานที่ต้องการ จากนั้นตัดสินใจว่าคอนแทคเตอร์กำลังสูง รีเลย์กระแสสูง หรือโมดูลราง DIN เป็นระดับสวิตช์ที่เหมาะสมหรือไม่ คอนแทคเตอร์ถูกสร้างขึ้นเพื่อรองรับงานหนักและการทำงานบ่อยครั้ง รีเลย์และโมดูลกระแสไฟสูงจะดีกว่าเมื่อมีโหลดปานกลางและแพ็คเกจต้องมีขนาดกะทัดรัด

หากแอปพลิเคชันอยู่ในขอบเขต ให้ทดสอบ อุปกรณ์ที่ผ่านการทดสอบบัลลังก์ที่อุณหภูมิห้องอาจล้มเหลวในตู้ปิดผนึกที่อุณหภูมิ 60 C คอนแทคเตอร์ที่รับโหลดความต้านทานอาจเชื่อมเมื่อสตาร์ทมอเตอร์ ขั้นตอนการตรวจสอบเพิ่มเติมมักจะถูกกว่าความล้มเหลวของฟิลด์
