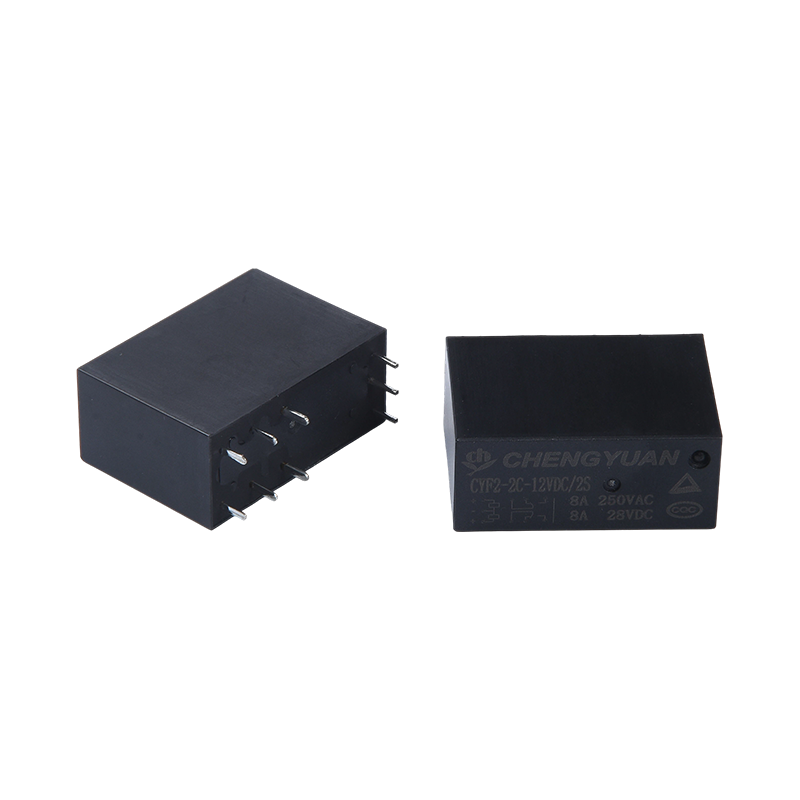

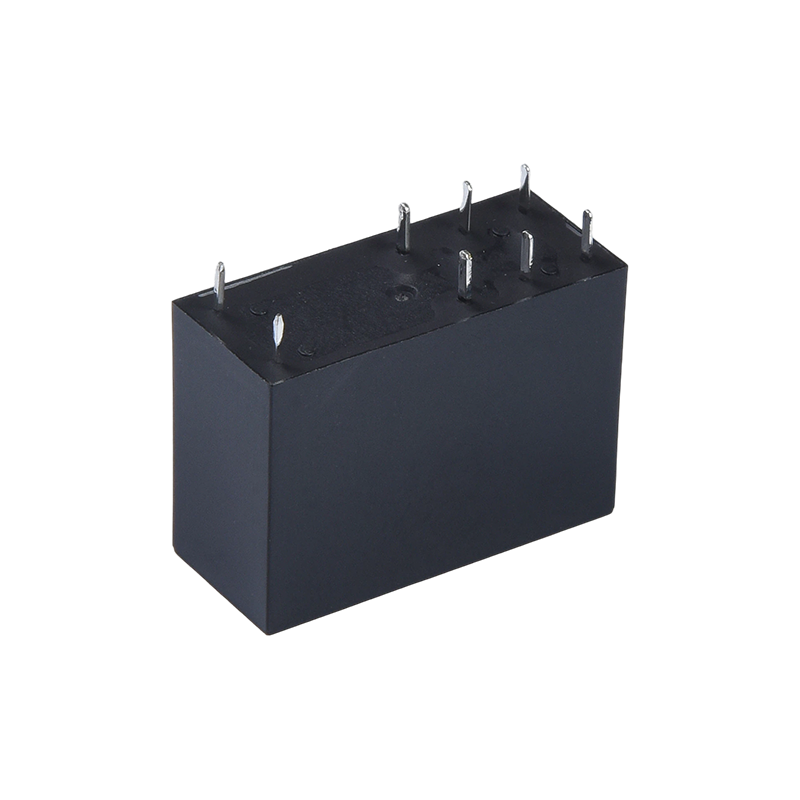

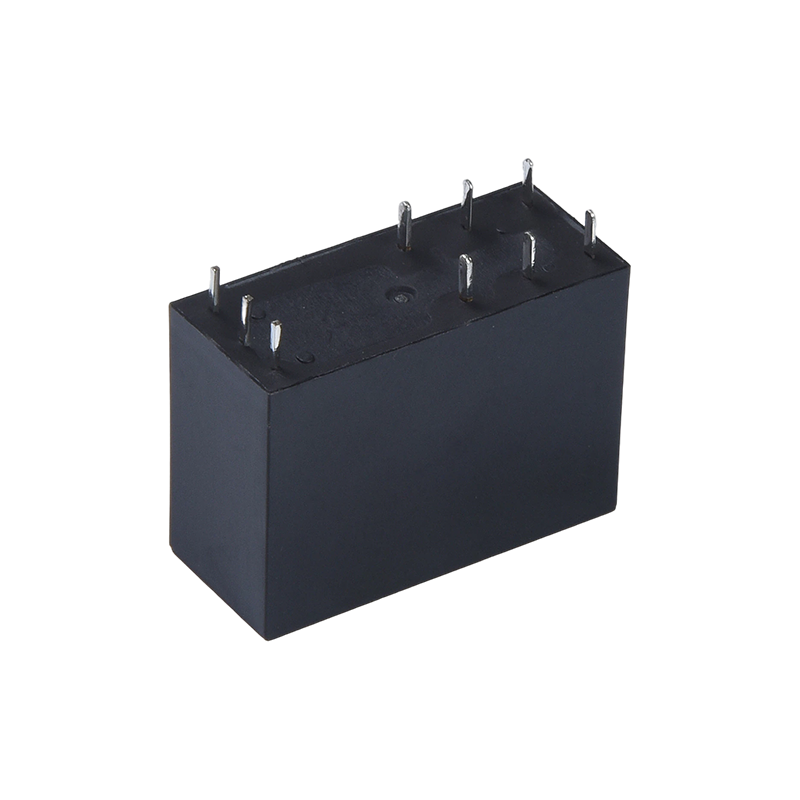

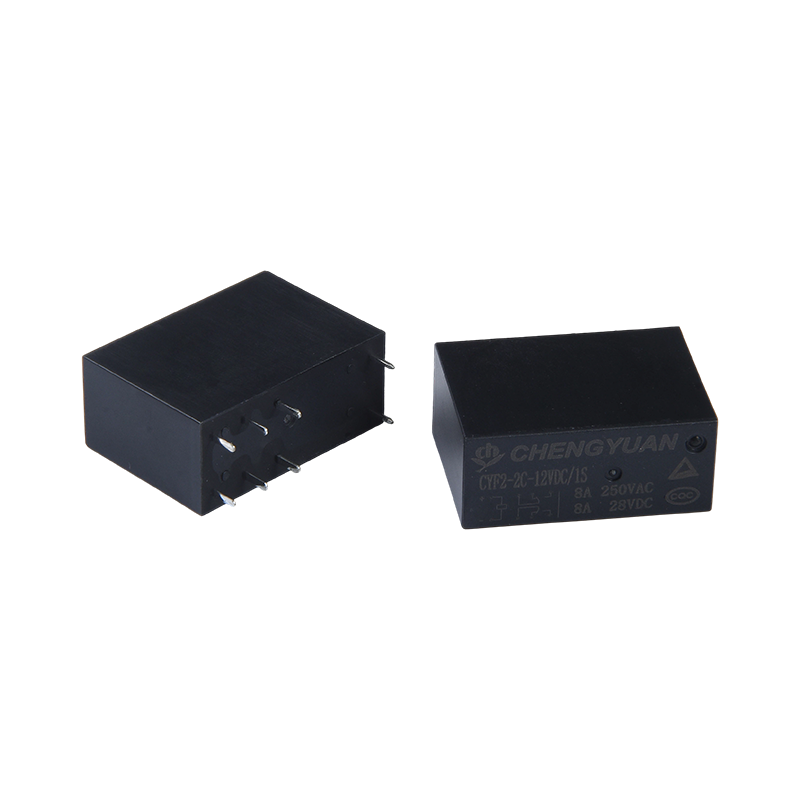

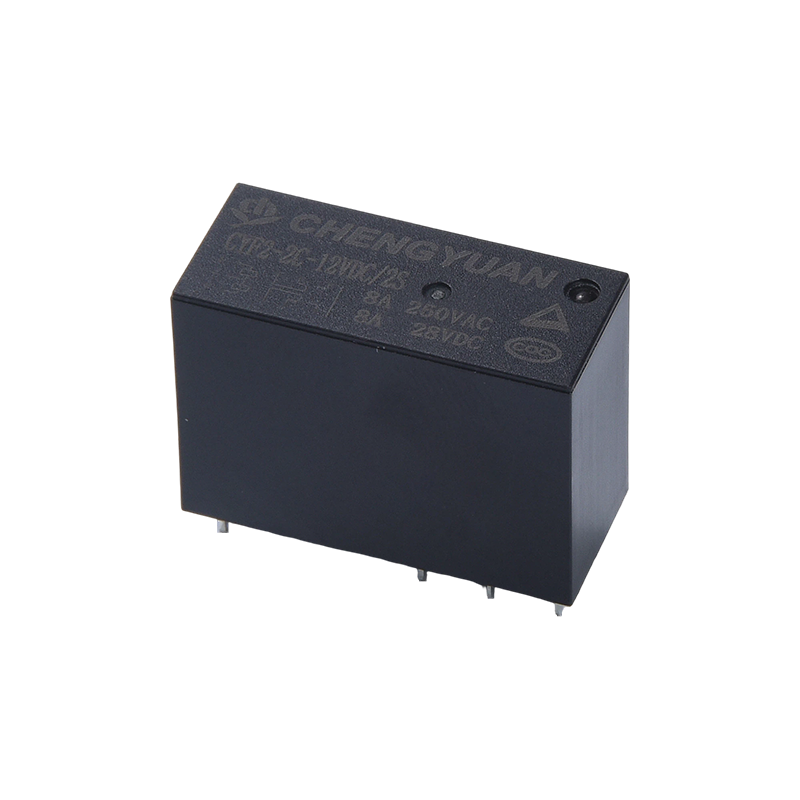

คุณสมบัติ:
1. ฟังก์ชั่นล็อคแม่เหล็ก: ใช้การกระตุ้นชีพจร; คอยล์จะใช้พลังงานเฉพาะในช่วงเวลาที่สวิตช์ และสถานะหน้าสัมผัสจะล็อคตัวเองหลังจากปิดเครื่อง ซึ่งช่วยลดการใช้พลังงานของระบบได้อย่างมาก
2. การสลับโหลดสูง: หน้าสัมผัสรองรับการสลับกระแส 8A ตอบสนองความต้องการการควบคุมพลังงานสูงของเครื่องใช้ในครัวเรือน เช่น เครื่องปรับอากาศและเตาอบไมโครเวฟ
3. การแยกแรงดันไฟฟ้าทนสูง: แรงดันไฟฟ้าทนระหว่างขดลวดและหน้าสัมผัสถึง 5000V ให้ประสิทธิภาพการแยกไฟฟ้าที่ดีเยี่ยมและมั่นใจในความปลอดภัยของวงจรควบคุม
4. การออกแบบที่กะทัดรัด: ขนาดเล็กและโครงสร้างที่กะทัดรัด เหมาะสำหรับการติดตั้งบนบอร์ด PCB ที่มีความหนาแน่นสูง
5. ช่วงคอยล์แรงดันไฟฟ้ากว้าง: นำเสนอข้อกำหนดคอยล์ที่หลากหลายตั้งแต่ 3VDC ถึง 48VDC ปรับให้เข้ากับแรงดันไฟฟ้าควบคุมที่แตกต่างกัน
6. การรับรองความปลอดภัย: ได้รับการรับรองจาก TUV และ CQC สอดคล้องกับมาตรฐานความปลอดภัยสากล
การใช้งานทั่วไป:
1. อุปกรณ์สื่อสาร: ใช้ในสถานีฐานการสื่อสารและอุปกรณ์สวิตชิ่งสำหรับการสลับวงจรพลังงานต่ำและการกำหนดเส้นทางสัญญาณ
2. เครื่องใช้ไฟฟ้าภายในบ้าน: เหมาะสำหรับเครื่องปรับอากาศ เตาไมโครเวฟ และอุปกรณ์อื่นๆ เป็นสวิตช์ควบคุมไฟประหยัดพลังงาน
3. อุปกรณ์รักษาความปลอดภัย: ใช้ในระบบสัญญาณเตือนภัยและการควบคุมการเข้าถึงเพื่อให้แน่ใจว่าสถานะการล็อคหรือสัญญาณเตือนภัยเดิมยังคงอยู่แม้ในกรณีที่ไฟฟ้าดับ
4. อุปกรณ์สำนักงาน: นำไปใช้กับอุปกรณ์สำนักงานอัตโนมัติ เช่น เครื่องถ่ายเอกสารและเครื่องพิมพ์ เพื่อลดการใช้พลังงานในโหมดสแตนด์บาย
ข้อมูลการติดต่อ
| ประเภท | ซีวายเอ |
| วัสดุหน้าสัมผัส | โลหะผสมเงิน |
| ความต้านทานต่อการสัมผัส | สูงสุด 100 mΩ (ที่ 1A 16VDC) |
| โหลดพิกัด (โหลดตัวต้านทาน) | 10A250VAC |
| สูงสุด การสลับกระแส | 15เอ |
| สูงสุด แรงดันไฟฟ้าสลับ | 250VAC |
| สูงสุด การเปลี่ยนพลังงาน | 2500VA |
| นาที การสลับโหลด | 6V 1A |
ลักษณะ
| เวลาใช้งาน (ที่แรงดันไฟฟ้าคอยล์ที่กำหนด) | สูงสุด 8ms ( ไม่มีไดโอด) |
| เวลาวางจำหน่าย | สูงสุด 5ms ( ไม่มีไดโอด) |
| ความต้านทานของฉนวน | ขั้นต่ำ 1,000MΩ (ที่ 500VDC) |
| ความเป็นฉนวน | ระหว่างหน้าสัมผัสที่เปิดอยู่:750VAC, 50/60Hz เป็นเวลา 1 นาที |
| ระหว่างคอยล์และหน้าสัมผัส: 1500VAC , 50/60Hz เป็นเวลา 1 นาที |
| ความต้านทานการสั่นสะเทือน | ทำลายล้าง | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| มีประโยชน์ใช้สอย | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| กันกระแทก | มีประโยชน์ใช้สอย | ขั้นต่ำ 10G |
| ทำลายล้าง | ขั้นต่ำ 10G |
| ความอดทน | ความทนทานทางกล (10800ops./ชม.) | 10,000,000 ปฏิบัติการ (ที่อุณหภูมิห้อง) |
| ความทนทานทางไฟฟ้า (360ops./ชม.) | 100,000 ปฏิบัติการ (ที่อุณหภูมิห้อง) |
| อุณหภูมิแวดล้อม | -40°C~ 85°C(ไม่มีการควบแน่น) |
| น้ำหนัก | ประมาณ 8.5 กรัม |
ข้อมูลคอยล์ (ที่ 20 ℃)
| ที่กำหนด แรงดันไฟฟ้า (วีดีซี) | ที่กำหนด การดำเนินงาน ปัจจุบัน ±10%(มิลลิแอมป์) | ความต้านทานของคอยล์ ±10%(Ω) | ที่กำหนด operating อำนาจ | ใช้งานแรงดันไฟฟ้า (สูงสุด) | ปล่อยแรงดันไฟฟ้า (ขั้นต่ำ) | สูงสุด แรงดันไฟฟ้าที่อนุญาต |
| 3 | 120 | 25 | ประมาณ 0.36 วัตต์ | 75% ของเล็กน้อย แรงดันไฟฟ้า | 5% ของเล็กน้อย แรงดันไฟฟ้า | 130% ของแรงดันไฟฟ้าที่กำหนด |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
ข้อมูลที่แสดงข้างต้นเป็นค่าเริ่มต้น อย่าใช้แรงดันไฟฟ้าสูงสุดที่อนุญาตบนคอยล์นานกว่า 10 นาที เพื่อหลีกเลี่ยงไม่ให้คอยล์ร้อนเกินไป
ขนาดเค้าร่าง, แผนผังสายไฟ, เค้าโครง PCB (หน่วย: มม.)
เส้นโค้งลักษณะ
ซีวายเอ - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: ประเภท: CYA
2: จำนวนเสา: 1-1 เสา
3: การจัดเตรียมการติดต่อ: C จาก C ; H จาก A ; บี จาก บี
4: แรงดันไฟฟ้าที่กำหนด: 3,5,6,9,12,18,24,48VDC
5: สีตู้: T -สีขาว; H-สีดำ; L-น้ำเงิน 6:กำลังคอยล์: D-0.45W L-0.36W
7: โครงสร้างป้องกัน: พิสูจน์อักษร S-Flux,
SH- ชนิดปิดผนึกล้างทำความสะอาดได้
8: พารามิเตอร์พิเศษ: ไม่มี-ประเภทมาตรฐาน
ตัวอักษรหรือตัวเลข - ข้อกำหนดพิเศษ
(1): รีเลย์ป้องกันฟลักซ์ไม่สามารถใช้ในสภาพแวดล้อมที่มีมลพิษเช่น H2S, SO2, NO2, ฝุ่น ฯลฯ
(2): ไม่แนะนำให้ทำความสะอาดน้ำหรือการประมวลผลพื้นผิวหลังจากประกอบรีเลย์ป้องกันฟลักซ์บน PCB
(3): ข้อกำหนดเฉพาะของลูกค้า (XX) จะได้รับการประเมินโดยบริษัทของเรา จากนั้นทำเครื่องหมายด้วยสัญลักษณ์ลักษณะเฉพาะ
