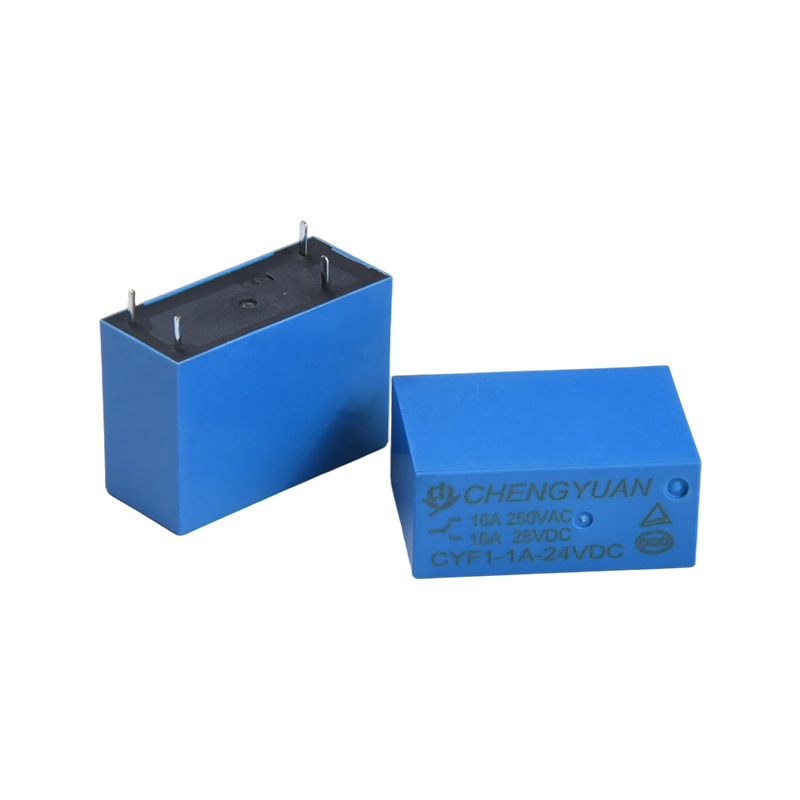

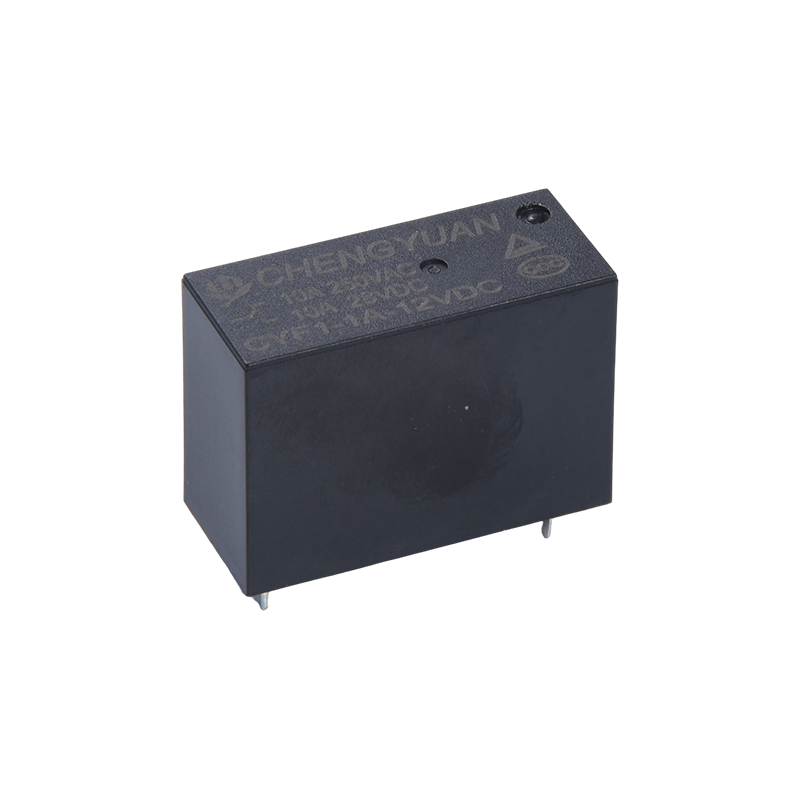

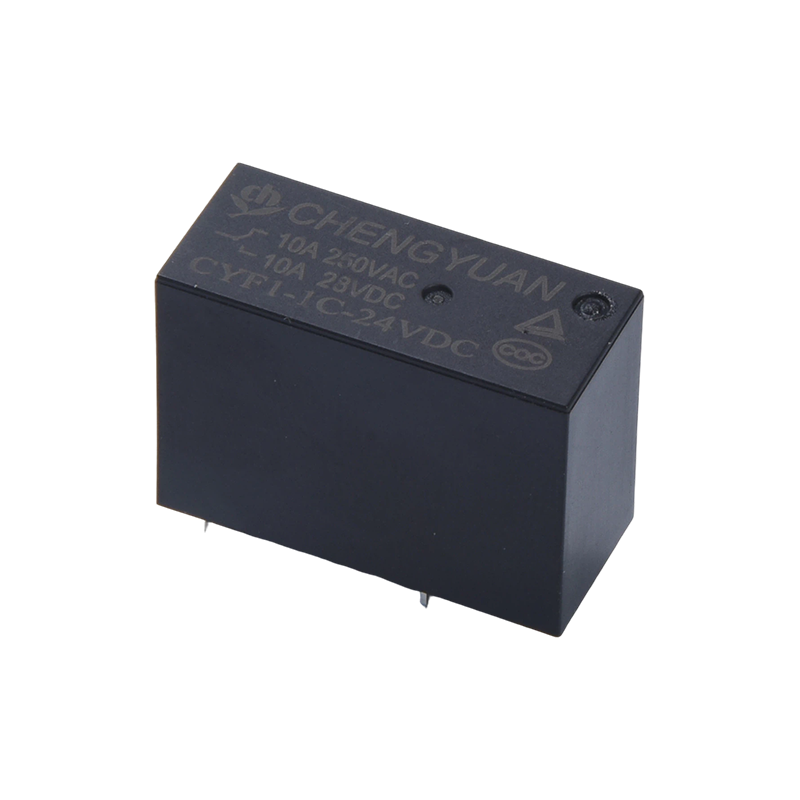

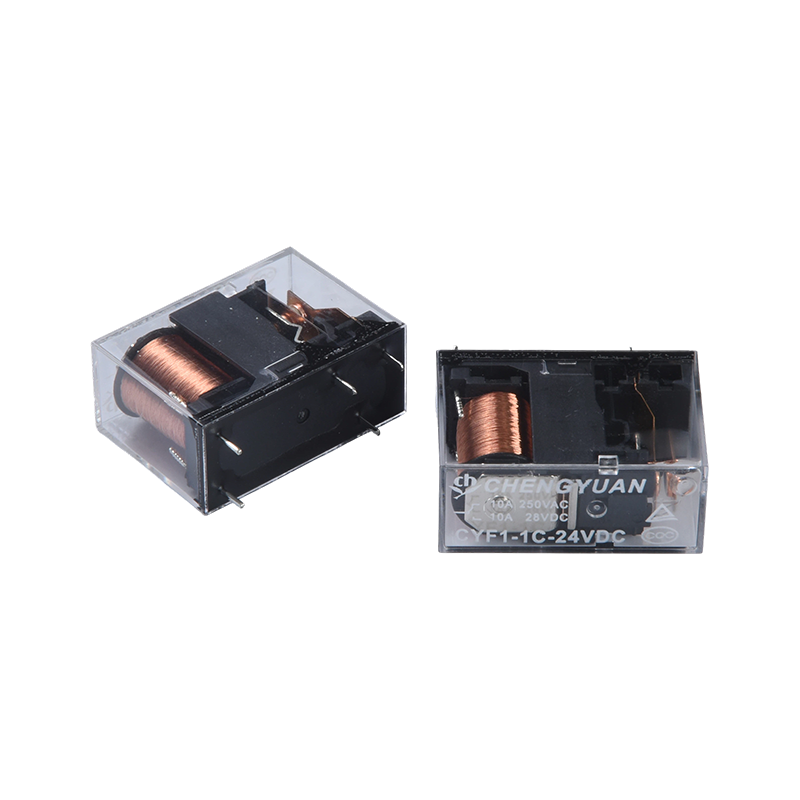

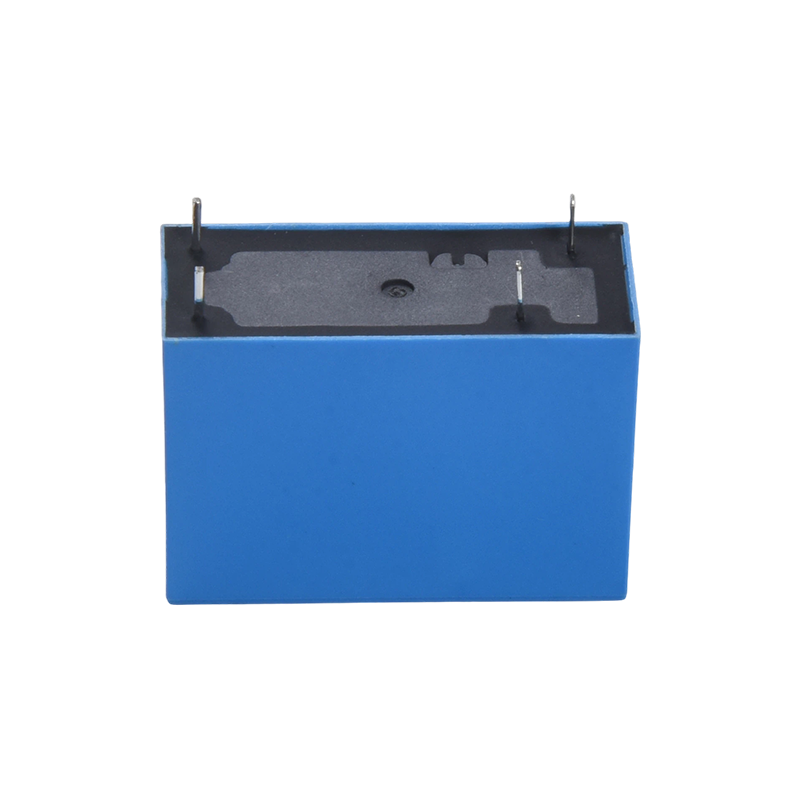

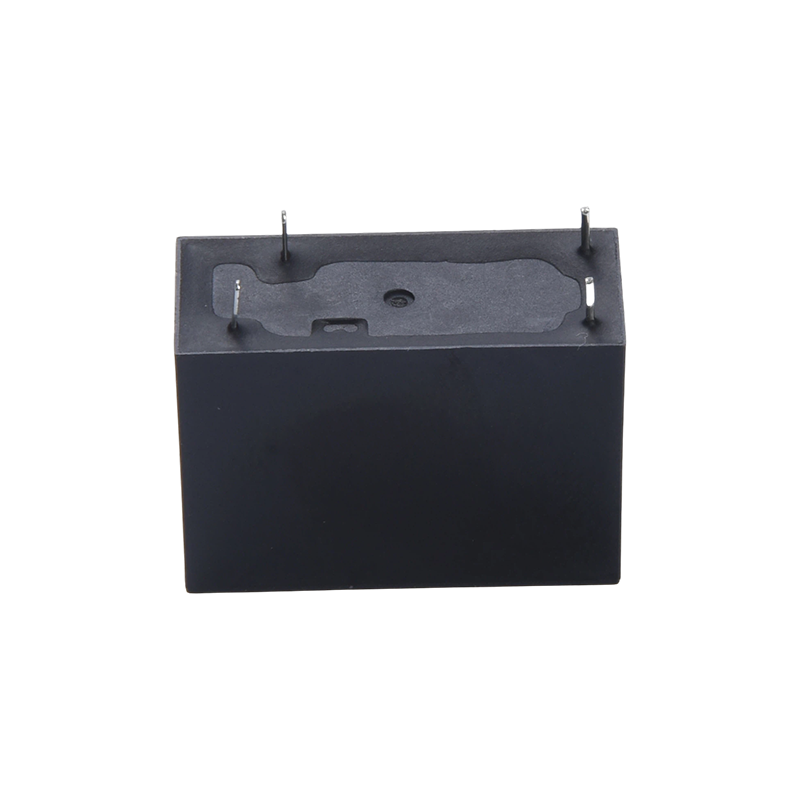

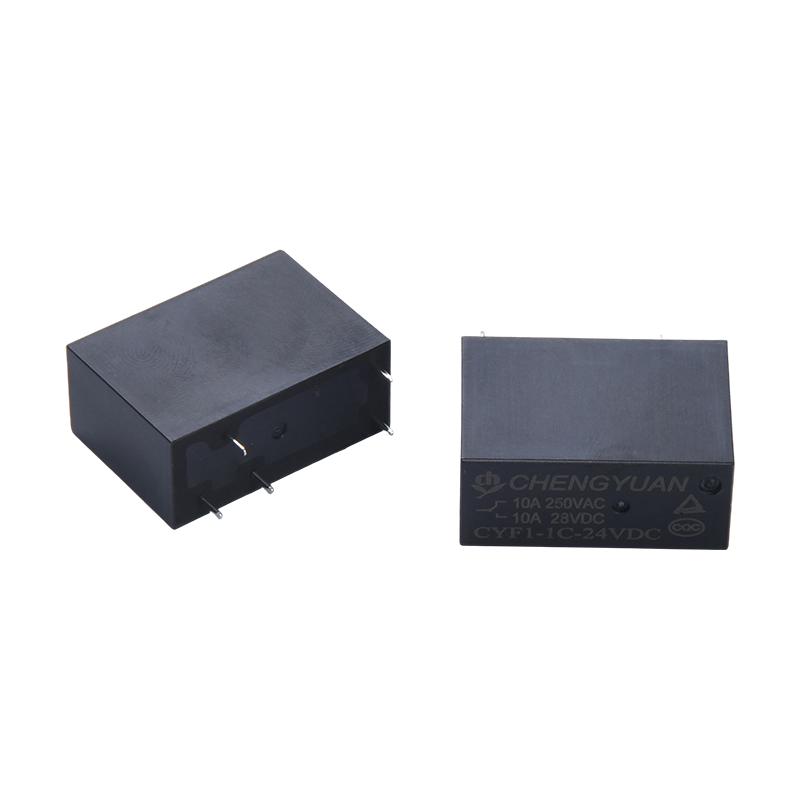

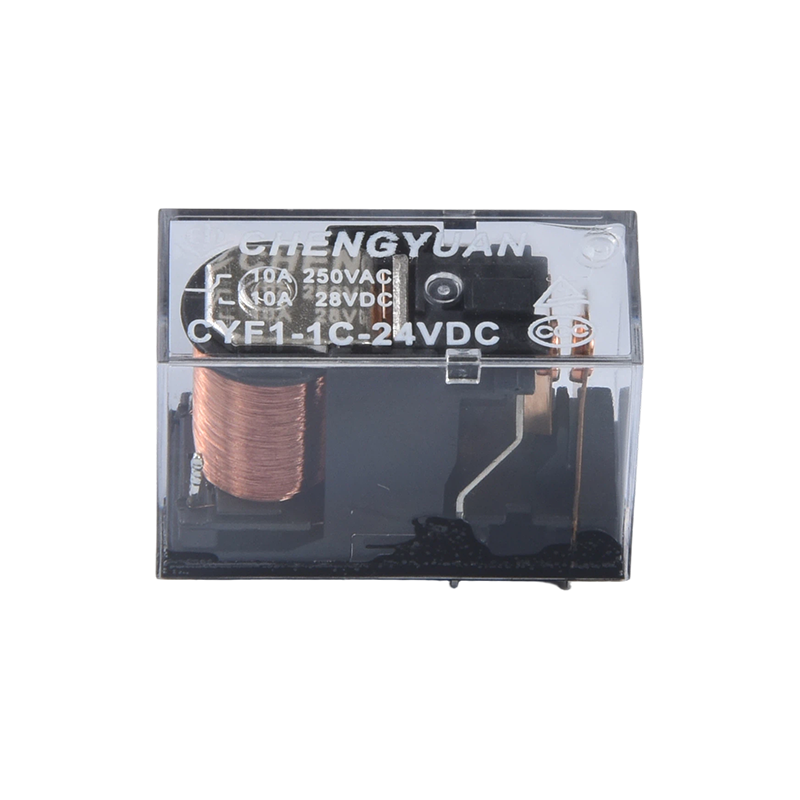

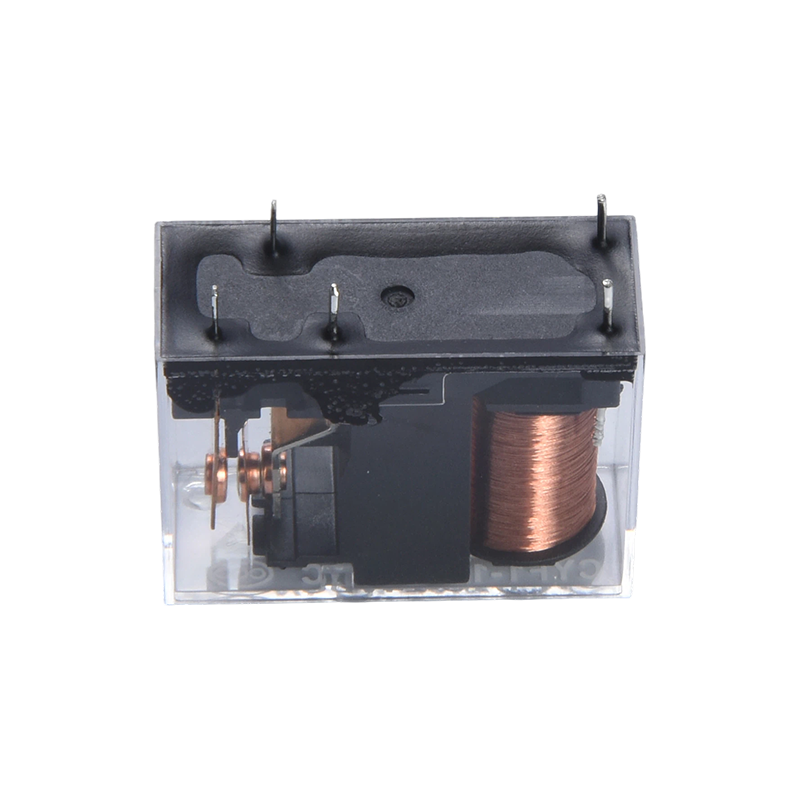

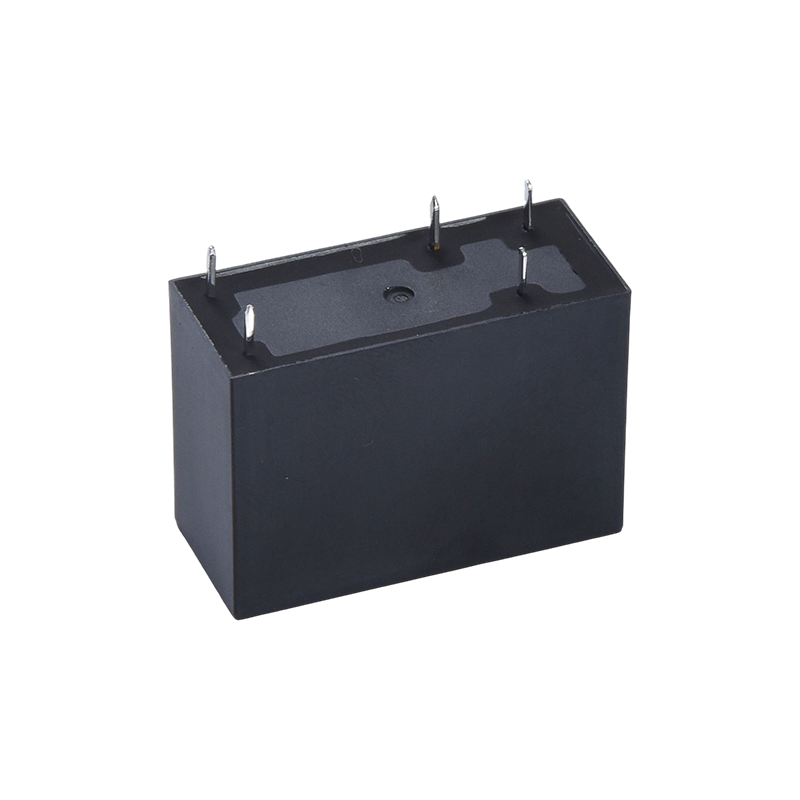

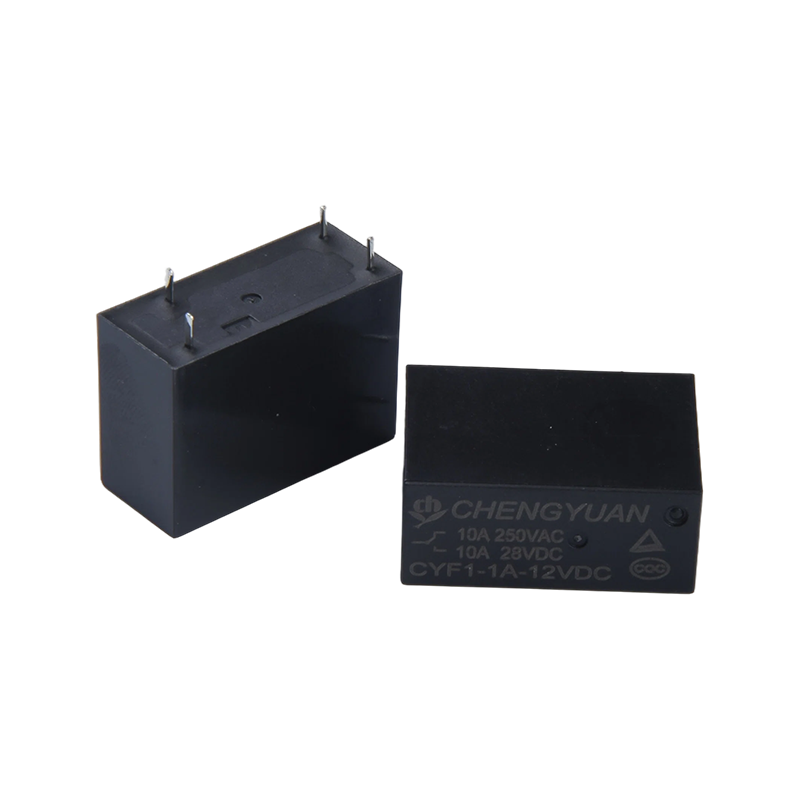

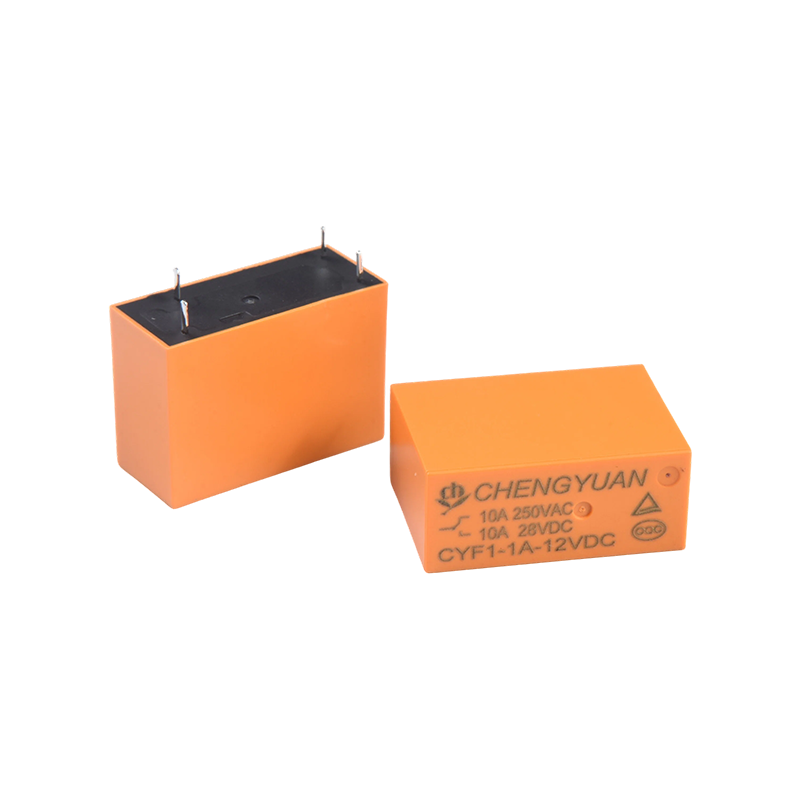

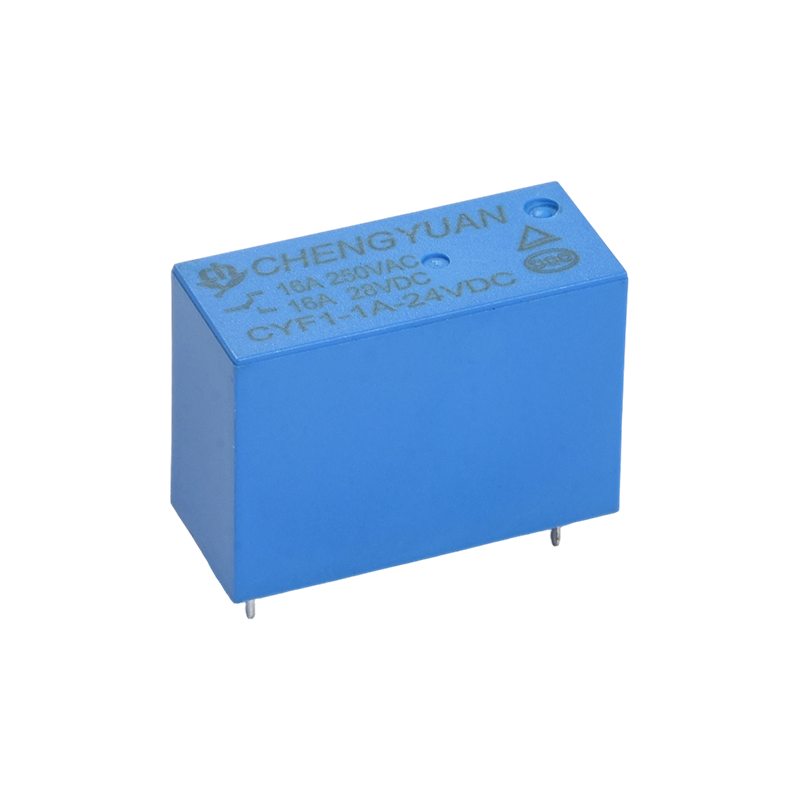

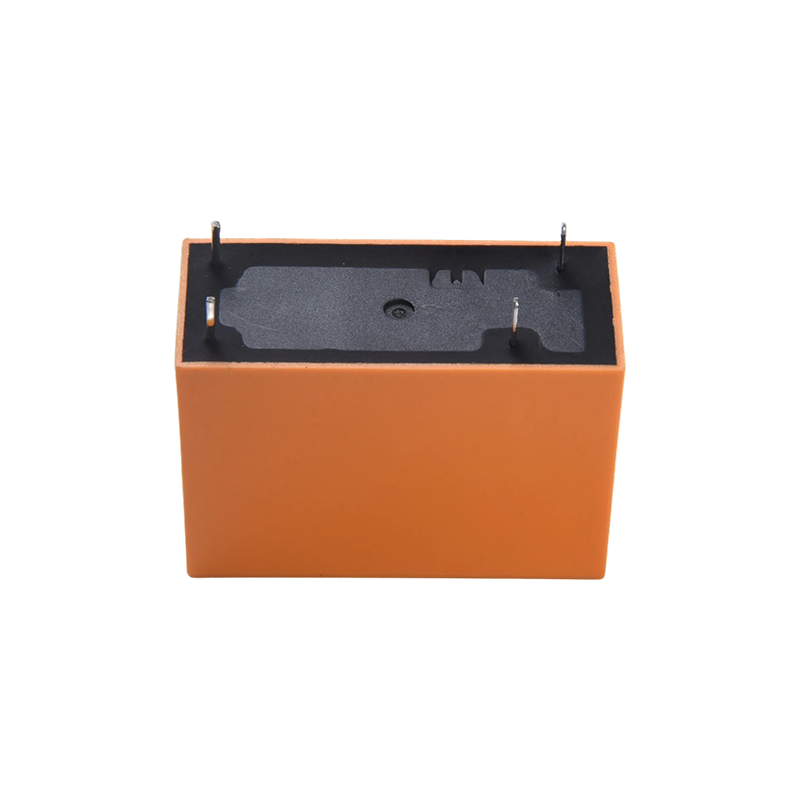

คุณสมบัติ:
• ประสิทธิภาพการทนต่อแรงดันไฟฟ้าสูงพิเศษ: ทนได้ถึง 5,000 โวลต์ ให้ประสิทธิภาพของฉนวนที่ดีเยี่ยม ลดความเสี่ยงของวงจรพัง และปรับปรุงความปลอดภัยในการทำงานของอุปกรณ์
• แรงดันไฟฟ้าคอยล์แบบยืดหยุ่น: รองรับช่วงแรงดันไฟฟ้าคอยล์กว้าง 3VDC-48VDC ซึ่งตรงกับข้อกำหนดแรงดันไฟฟ้าของวงจรควบคุมต่างๆ โดยตรง โดยไม่จำเป็นต้องใช้ส่วนประกอบการแปลงแรงดันไฟฟ้าเพิ่มเติม
• การออกแบบโครงสร้างที่กะทัดรัด: ขนาดเล็ก เหมาะสำหรับสถานการณ์การติดตั้ง PCB ความหนาแน่นสูง ประหยัดพื้นที่อุปกรณ์ภายในและปรับปรุงความยืดหยุ่นของโครงร่างวงจร
• ความสามารถในการสลับโหลดสูง: ความสามารถในการสลับหน้าสัมผัสสูงสุด 17 แอมป์ โดยมีโหลดพิกัดครอบคลุม 10A 250VAC/28VDC และ 16A 250VAC/28VDC เหมาะสำหรับความต้องการการสลับวงจรกำลังปานกลางถึงสูง
• การรับรองที่เชื่อถือได้แบบคู่: ได้รับการรับรองโดย TUV และ CQC ซึ่งเป็นไปตามมาตรฐานความปลอดภัยระหว่างประเทศและในประเทศ ตอบสนองความต้องการการใช้งานผลิตภัณฑ์ขั้นสุดท้ายในตลาดต่างๆ
• การประกอบ PCB ที่สะดวก: ใช้โครงสร้าง 5 พิน ช่วยให้การบัดกรีและการยึดเข้ากับแผงวงจรพิมพ์ทำได้ง่าย ส่งผลให้ประสิทธิภาพการประกอบสูงและเข้ากันได้กับกระบวนการผลิตอัตโนมัติ
• ประสิทธิภาพการสลับที่เสถียร: ใช้รูปแบบหน้าสัมผัสแบบ single-pole single-throw (SPST) ให้ตรรกะการสลับที่ชัดเจนและความต้านทานหน้าสัมผัสที่เสถียร ทำให้มั่นใจในความน่าเชื่อถือของการสลับเปิด/ปิดวงจร
สถานการณ์ที่เกี่ยวข้อง:
• เครื่องใช้ไฟฟ้าภายในบ้าน: การควบคุมการเปิด/ปิดสำหรับเครื่องใช้ไฟฟ้าขนาดเล็กกำลังสูง (เช่น เครื่องทำความร้อนไฟฟ้า เตาแม่เหล็กไฟฟ้า) และการควบคุมอุปกรณ์ในครัวแบบอัตโนมัติ
• การควบคุมทางอุตสาหกรรม: การสลับสัญญาณและการควบคุมพลังงานสำหรับอุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม โมดูลควบคุม PLC ขนาดเล็ก และวงจรควบคุมมอเตอร์ • อุปกรณ์จ่ายไฟอัจฉริยะ: กล่องกระจายอัจฉริยะ โมดูลจ่ายไฟ และวงจรควบคุมเสริมกองชาร์จ ปรับให้เหมาะกับสถานการณ์ไฟฟ้าแรงสูงและความต้องการโหลดสูง
• อุปกรณ์รักษาความปลอดภัย: จ่ายไฟสำหรับการตรวจสอบความปลอดภัยและการสลับวงจรสำหรับระบบควบคุมการเข้าออก โดยอาศัยประสิทธิภาพที่เสถียรเพื่อให้มั่นใจว่าอุปกรณ์ทำงานอย่างต่อเนื่อง
ข้อมูลการติดต่อ
| ประเภท | CYF1 |
| วัสดุหน้าสัมผัส | โลหะผสมเงิน |
| ความต้านทานต่อการสัมผัส | สูงสุด 100mΩ (ที่ 1A 16VDC) |
| โหลดพิกัด (โหลดตัวต้านทาน) | 10A 250VAC/12เอ 277VAC | 16A 250VAC/17ก 277VAC |
| สูงสุด การสลับกระแส | 12A | 17A |
| สูงสุด แรงดันไฟฟ้าสลับ | 277VAC |
| สูงสุด การเปลี่ยนพลังงาน | 3324VA | 4709VAC |
| ขั้นต่ำ การสลับโหลด | 6V 1A |
| ลักษณะ |
| เวลาใช้งาน (ที่พิกัดแรงดันไฟฟ้าคอยล์) | สูงสุด 15ms (ไม่มีไดโอด) |
| เวลาวางจำหน่าย | สูงสุด 5ms ( ไม่มี ไดโอด) |
| ความต้านทานของฉนวน | ขั้นต่ำ 1,000MΩ (ที่ 500VDC) |
| ความเป็นฉนวน | ระหว่างหน้าสัมผัสที่เปิดอยู่: 1,000VAC, 50/60Hz เป็นเวลา 1 นาที |
| ระหว่างคอยล์และหน้าสัมผัส: 5000VAC, 50/60Hz เป็นเวลา 1 นาที |
| ความต้านทานการสั่นสะเทือน | ทำลายล้าง | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| มีประโยชน์ใช้สอย | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| กันกระแทก | มีประโยชน์ใช้สอย | ขั้นต่ำ 10G |
| ทำลายล้าง | ขั้นต่ำ 10G |
| ความอดทน | ความทนทานทางกล (10800ops./ชม.) | 10000000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| ความทนทานทางไฟฟ้า (360ops./ชม.) | 100,000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| อุณหภูมิโดยรอบ | -40°C ~ 85°C (ไม่มีการควบแน่น) |
| น้ำหนัก | ประมาณ 14ก |
ข้อมูลคอยล์ (ที่ 20 ℃)
| ที่กำหนด แรงดันไฟฟ้า (วีดีซี) | ที่กำหนด ปฏิบัติการ ปัจจุบัน ±10%(มิลลิแอมป์) | ความต้านทานของคอยล์ ±10%(Ω) | ที่กำหนด operating อำนาจ | (สูงสุด) แรงดันไฟฟ้าใช้งาน (สูงสุด) | ปล่อยแรงดันไฟฟ้า (ขั้นต่ำ) | สูงสุด แรงดันไฟฟ้าที่อนุญาต |
| 3 | 240 | 12.5 | ประมาณ 0.72 วัตต์ | 75% ของที่ระบุ แรงดันไฟฟ้า | 5% ของเล็กน้อย แรงดันไฟฟ้า | 130% ของแรงดันไฟฟ้าที่กำหนด |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | ประมาณ 0.54 วัตต์ |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
ข้อมูลที่แสดงด้านบนเป็นค่าเริ่มต้น อย่าใช้แรงดันไฟฟ้าสูงสุดที่อนุญาตบนคอยล์นานกว่า 10 นาที เพื่อหลีกเลี่ยงไม่ให้คอยล์ร้อนเกินไป

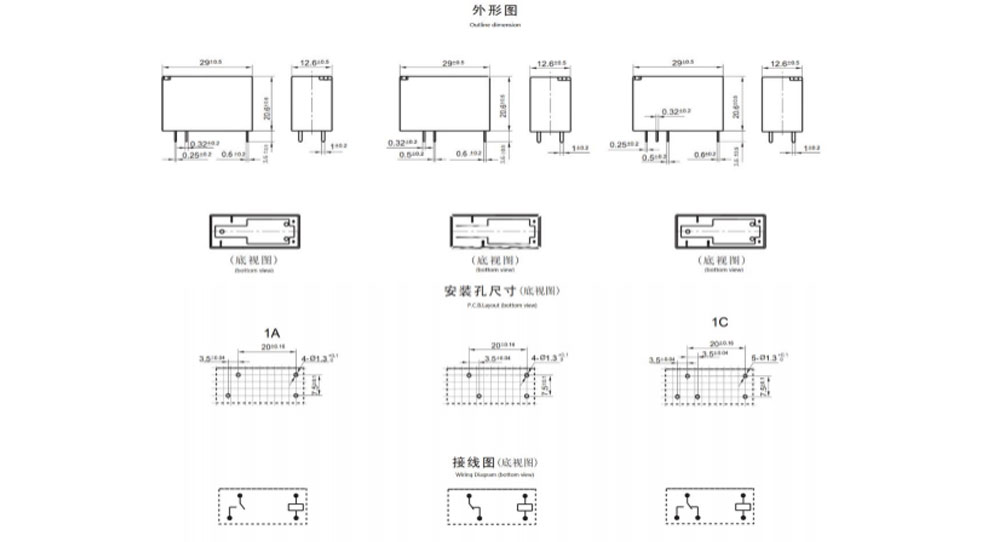

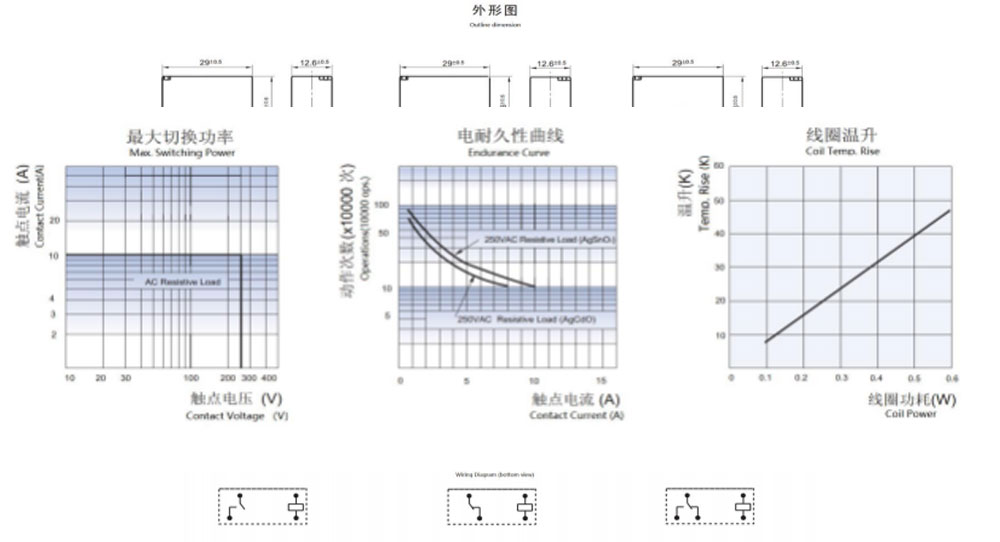

ขนาดเค้าร่าง, แผนผังสายไฟ, เค้าโครง PCB (หน่วย: มม.)
เส้นโค้งลักษณะ
ข้อมูลการสั่งซื้อ
CYF1 H - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1： ประเภท：CYF1
2: ด้วย H: โหลดหน้าสัมผัสสูง 16A ไม่มี H: โหลดมาตรฐาน 10A
3: จำนวนเสา: 1-1 เสา
4: การจัดเตรียมการติดต่อ: C Fom C ; H จาก A ; บี จาก บี
5: แรงดันไฟฟ้าที่กำหนด: 3,5,6,9, 12, 18,24,48VDC
6: สีตู้: T -โปร่งใส, H-ดำ, L-น้ำเงิน
7: คอยล์ Pwor: D-0.72W L-0.54W
8: โครงสร้างป้องกัน: พิสูจน์อักษร S-Flux,
SH-ชนิดปิดผนึกล้างทำความสะอาดได้
9: พารามิเตอร์พิเศษ: ไม่มี-ประเภทมาตรฐาน
ตัวอักษรหรือตัวเลข - ข้อกำหนดพิเศษ
รีเลย์ป้องกันฟลักซ์ไม่สามารถใช้ในสภาพแวดล้อมที่มีมลพิษ เช่น H2S, SO2, NO2, ฝุ่น ฯลฯ
ไม่แนะนำให้ทำความสะอาดน้ำหรือการประมวลผลพื้นผิวหลังจากประกอบรีเลย์ป้องกันฟลักซ์บน PCB แล้ว
ข้อสงวนสิทธิ์: ข้อมูลจำเพาะนี้มีไว้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
เราไม่สามารถประเมินประสิทธิภาพและพารามิเตอร์ทั้งหมดสำหรับทุกการใช้งานที่เป็นไปได้ ดังนั้นผู้ใช้จึงควรอยู่ในตำแหน่งที่เหมาะสมในการเลือก
ผลิตภัณฑ์ที่เหมาะกับการใช้งานของตนเอง สำหรับรีเลย์แบบปิดผนึก หลังจากติดตั้งและทำความสะอาดแล้ว โปรดเปิดรูระบายอากาศในเคสก่อนใช้งาน หากมีข้อสงสัยใด ๆ โปรดติดต่อ Chengyuan เพื่อขอรับบริการด้านเทคนิค อย่างไรก็ตาม เป็นความรับผิดชอบของผู้ใช้ในการพิจารณาว่าควรใช้ผลิตภัณฑ์ใด
