คู่มือคอนแทคเตอร์เตาหลอม: แรงดันคอยล์ การให้คะแนนหน้าสัมผัส การทดสอบ และการเปลี่ยน

การงดใช้ความร้อนในตอนเช้าที่หนาวที่สุดของปีมักจะสิ้นสุดที่บริเวณเดียวกัน เทอร์โมสตัทกำลังเรียก บอร์ดควบคุมส่งไฟ 24 VAC หม้อแปลงตรวจสอบ และองค์ประกอบความร้อนยังเย็นอยู่ คอนแทคเตอร์ของเตาเผาเป็นส่วนที่หยุดทำงาน

คอนแทคเตอร์ของเตาหลอมเป็นสวิตช์ที่ทำงานด้วยไฟฟ้าสำหรับงานหนัก คอยล์แรงดันต่ำซึ่งมีแรงดันไฟฟ้า 24 VAC เกือบตลอดเวลาในอุปกรณ์ที่อยู่อาศัย จะดึงหน้าสัมผัสแรงดันไฟฟ้าที่จ่ายกระแสไฟเต็มของส่วนประกอบความร้อนหรือมอเตอร์โบลเวอร์ ตัวเลขสามตัวกำหนดส่วนที่ถูกต้อง: แรงดันไฟฟ้าของคอยล์ อัตรากระแสสัมผัสที่แรงดันไฟฟ้าที่ใช้ และการกำหนดค่าขั้ว จับคู่ทั้งสามตัวและคอนแทคเตอร์จะทำงานเป็นเวลาหลายปีในฤดูร้อน พลาดไปหนึ่งอันและผลลัพธ์ที่ได้คือหน้าสัมผัสแบบเชื่อม คอยล์สั่น หรือการเรียกแบบไม่มีความร้อนเหมือนเดิมในฤดูหนาวหน้า

คอนแทคเตอร์ของเตาทำอะไรในวงจร

มีคอนแทคเตอร์ไว้เพื่อป้องกันไม่ให้สายไฟควบคุมแรงดันต่ำอยู่ห่างจากแรงดันไฟฟ้าในสาย เทอร์โมสตัทและแผงควบคุมทำงานที่ 24 VAC ซึ่งสามารถเดินสายผ่านสายเคเบิลเทอร์โมสตัทเส้นบางได้อย่างปลอดภัย องค์ประกอบความร้อน มอเตอร์โบลเวอร์ และคอมเพรสเซอร์ทำงานที่ 120, 208, 240 หรือ 277 VAC และสามารถดึงแอมป์ได้หลายสิบแอมป์ คอนแทคเตอร์อยู่บนขอบเขตนั้น คอยล์ของมันถูกต่อเข้ากับวงจรควบคุม หน้าสัมผัสของมันถูกต่อเข้ากับวงจรไลน์ และทั้งสองไม่เคยสัมผัสกันด้วยระบบไฟฟ้า

อายุการใช้งานของชิ้นส่วนขึ้นอยู่กับอุปกรณ์:

• เตาไฟฟ้าและเครื่องจัดการอากาศ: คอนแทคเตอร์จะสลับแถวขององค์ประกอบความร้อน ซึ่งมักจะทำงานร่วมกับซีเควนเซอร์ที่จัดลำดับองค์ประกอบต่างๆ เป็นเวลาหลายวินาที
• เตาแก๊ส: คอนแทคเตอร์หรือรีเลย์พัดลมจะสลับมอเตอร์โบลเวอร์ที่แรงดันไฟฟ้าเมื่อบอร์ดตัดสินใจว่าตัวแลกเปลี่ยนความร้อนอุ่นเพียงพอ
• หน่วยบรรจุภัณฑ์และส่วนกลางแจ้ง: คอนแทคเตอร์จะสลับคอมเพรสเซอร์และพัดลมคอนเดนเซอร์เข้าด้วยกัน ซึ่งเป็นเหตุว่าทำไมการจัดอันดับจึงระบุเป็นแอมป์โรเตอร์ที่ล็อคตลอดจนแอมป์ที่ทำงานอยู่

ควรแยกคอนแทคเตอร์ออกจากรีเลย์ขนาดเล็กบนแผงควบคุมเตาเผา รีเลย์ของบอร์ดจะสลับวาล์วแก๊ส ตัวเหนี่ยวนำ หรือเครื่องทำความชื้น และจัดการแอมป์หนึ่งหรือสองตัว คอนแทคเตอร์รองรับภาระหนัก และหน้าที่ที่แตกต่างกันนั้นจะขับเคลื่อนทุกพิกัดที่พิมพ์บนฉลาก

ตัวเลขที่สำคัญก่อนที่คุณจะระบุหรือเปลี่ยน

แรงดันคอยล์มาก่อน คอยล์ 24 VAC จะไม่ดึงอย่างน่าเชื่อถือในวงจร 120 VAC และคอยล์ 240 VAC บนวงจร 24 VAC ก็จะไม่เคลื่อนที่ หม้อแปลงสำหรับเตาสำหรับที่พักอาศัยส่วนใหญ่จะมีไฟ 24 VAC และมีพิกัดประมาณ 40 VA ซึ่งเพียงพอสำหรับคอยล์คอนแทคเตอร์พร้อมวาล์วแก๊สและบอร์ด คอยล์ทนต่อการหย่อนคล้อย แต่เมื่อหม้อแปลงอ่อนหรือสายเทอร์โมสตัทมีขนาดเล็กเกินไป คอนแทคเตอร์จะสั่นแทนที่จะปิดสนิท และการพูดคุยจะทำให้คอยล์ไหม้เร็วกว่าสิ่งอื่นใด

การให้คะแนนการติดต่อมาเป็นอันดับสองและมีสองส่วน อัตราความต้านทาน ซึ่งมักจะอยู่ที่ 25, 30 หรือ 40 A ที่ 240 ถึง 277 VAC ครอบคลุมแผงองค์ประกอบความร้อน อัตรามอเตอร์จะแสดงเป็นแอมป์โหลดเต็มและแอมป์โรเตอร์แบบล็อค และเป็นตัวเลขที่สำคัญเมื่อคอมเพรสเซอร์อยู่บนหน้าสัมผัส คอนแทคเตอร์แบบต้านทานขนาด 40 A จะไม่ใช่คอนแทคเตอร์แบบคอมเพรสเซอร์ขนาด 40 A โดยอัตโนมัติ

จากนั้นมาดูรายละเอียดทางกล:

• โครงสร้างเสา: ขั้วเดี่ยวสำหรับขาเดียว, สองขั้วสำหรับ 240 VAC เฟสเดียว, สามขั้วสำหรับสามเฟส
• ประเภทขั้วต่อ: ขั้วต่อสกรู ขั้วต่อสวมเร็วขนาดสี่นิ้ว หรือตัวเชื่อมแบบกล่อง
• ฐานการติดตั้ง รูปแบบตัวยึด และตำแหน่งของขั้วต่อคอยล์

เมื่อโหลดมีน้อย อุปกรณ์บางอย่างจะใช้รีเลย์กำลังที่บัดกรีเข้ากับแผงควบคุมแทนการใช้คอนแทคเตอร์แบบแผงแยกต่างหาก ชิ้นส่วน เช่น รีเลย์ CYF3 SPST PCB ที่มีพิกัด 16 A ที่ 250 VAC ครอบคลุมการสลับออนบอร์ดซึ่งคอนแทคเตอร์แบบเต็มจะมีขนาดใหญ่เกินไป

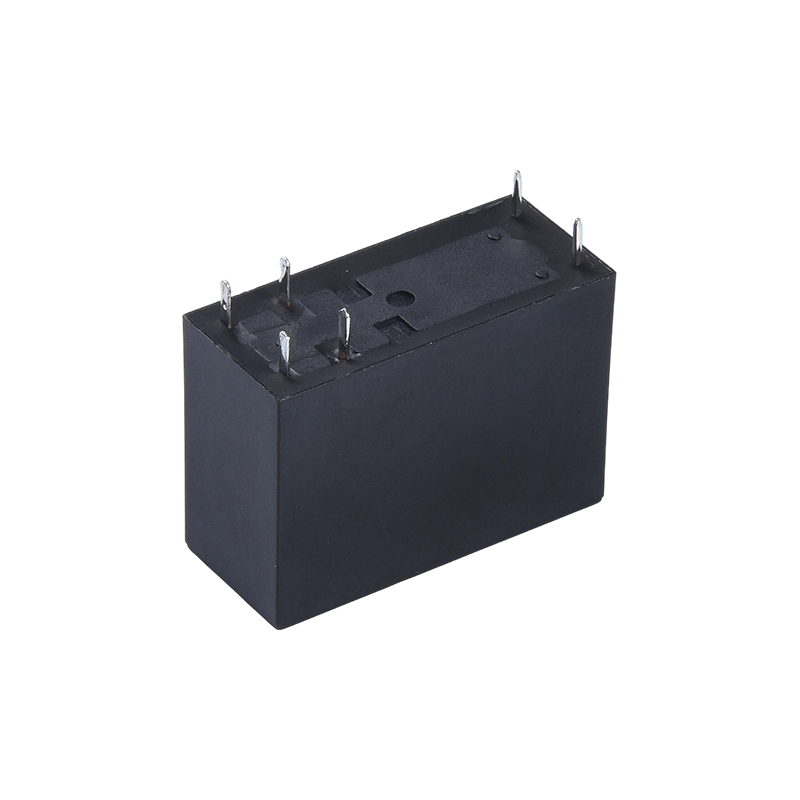

รีเลย์ PCB CYF3 สำหรับการสลับออนบอร์ด รีเลย์ PCB ขนาด 16 A 250 VAC ขนาดกะทัดรัดสำหรับการสลับบอร์ดควบคุมโดยที่คอนแทคเตอร์แบบแยกแผงจะมีขนาดใหญ่เกินไป การแยกส่วนหน้าสัมผัสคอยล์สูงรองรับอุปกรณ์ขนาดกะทัดรัด ดูผลิตภัณฑ์ →

อาการที่บอกคุณว่าคอนแทคเตอร์ล้มเหลว

คอนแทคเตอร์ไม่ค่อยล้มเหลวโดยไม่มีการเตือนล่วงหน้า รูปแบบความล้มเหลวมักจะชี้ไปที่ส่วนที่ยอมแพ้

• ไม่มีความร้อนขณะโบลเวอร์ทำงาน: คอยล์เปิดอยู่ หรือบอร์ดไม่จ่ายไฟ 24 VAC ตรวจสอบแรงดันไฟฟ้าที่คอยล์ก่อนประณามชิ้นส่วน
• การพูดคุยหรือเสียงฮัม: คอยล์ไม่ได้รับแรงดันไฟฟ้าเพียงพอที่จะยึดกระดองไว้ ซึ่งมักเป็นหม้อแปลงที่อ่อนหรือการเชื่อมต่อที่สึกกร่อน
• ความร้อนที่ไม่ยอมปิด: หน้าสัมผัสปิดสนิทแล้ว สวิตช์จำกัดสูงเป็นสิ่งเดียวที่หยุดองค์ประกอบต่างๆ และจะเคลื่อนที่ซ้ำๆ จนกว่าจะเปลี่ยนคอนแทคเตอร์
• กลิ่นไหม้หรือคอยล์เปลี่ยนสี: ฉนวนคอยล์เสียหาย ปกติหลังจากเกิดการพูดคุยเป็นเวลานานหรือวงจรควบคุมลัดวงจร
• หน้าสัมผัสเป็นหลุมหรือดำ: คอนแทคเตอร์ยังคงปิดอยู่ แต่ความต้านทานของหน้าสัมผัสแบบปิดเพิ่มขึ้น ความร้อนสะสมที่ขั้วต่อ และงานกลายเป็นการซ่อมแซมสายไฟแทนการเปลี่ยนชิ้นส่วน

การทดสอบแรงดันไฟฟ้าตกขณะรับพลังงานจะตรวจจับกรณีสุดท้ายก่อนที่จะมีราคาแพง ขณะที่คอนแทคเตอร์ปิดและโหลดทำงาน ให้วัดข้ามขั้วต่อสายของแต่ละขั้ว ชุดหน้าสัมผัสที่ดีจะลดลงเพียงเศษเสี้ยวของโวลต์ เมื่อค่าที่อ่านได้เพิ่มขึ้นเกินประมาณครึ่งโวลต์ที่กระแสไฟฟ้าที่กำหนด การเจาะแบบหลุมก็กำลังดำเนินการไปด้วยดี และชิ้นส่วนจะอยู่ในการเยี่ยมชมบริการครั้งต่อไป ไม่ใช่การพังทลายครั้งถัดไป

การทดสอบคอนแทคเตอร์ Furnace ในหกขั้นตอน

การทดสอบใช้เวลาประมาณสิบห้านาทีด้วยมัลติมิเตอร์

1. ปิดไฟที่เตาหลอมและที่เบรกเกอร์ จากนั้นตรวจสอบด้วยมิเตอร์ที่ขั้วต่อสายไฟ
2. ถ่ายภาพเค้าโครงขั้วต่อก่อนที่จะถอดสายไฟออก
3. ถอดสายคอยล์ออกและวัดความต้านทานของคอยล์ เปรียบเทียบกับค่าป้ายชื่อหรือหน่วยที่ทราบว่าดี การอ่านแบบเปิดหมายถึงคอยล์ที่ล้มเหลว
4. ใช้ไฟ 24 VAC จากหม้อแปลงไฟฟ้าที่รู้จักกับขดลวดโดยตรง การคลิกครั้งเดียวอย่างมั่นคงหมายความว่าวงจรแม่เหล็กทำงานได้ เสียงหึ่งๆ หรือความเงียบชี้ไปที่ขดลวดหรือความผิดปกติทางกล
5. เมื่อขดลวดไม่มีพลังงานแล้ว ให้ตรวจสอบความต่อเนื่องของขั้วแต่ละขั้ว ควรเปิดอ่านครับ เพิ่มพลังให้กับคอยล์และยืนยันว่าแต่ละขั้วอ่านว่าปิด
6. เชื่อมต่อทุกอย่าง กลับคืนพลังงาน และวัดแรงดันไฟฟ้าตกคร่อมหน้าสัมผัสแบบปิดภายใต้โหลด ขั้นตอนนี้เป็นขั้นตอนที่ข้ามบ่อยที่สุด และเป็นขั้นตอนที่คาดการณ์การโทรซ้ำ

การเลือกการเปลี่ยนโดยไม่ลดระดับวงจร

การเปลี่ยนที่ปลอดภัยที่สุดจะตรงกับแรงดันไฟฟ้าของคอยล์ อัตราการสัมผัสที่แรงดันไฟฟ้าที่ใช้ จำนวนขั้ว และการติดตั้ง ข้อผิดพลาดที่พบบ่อยที่สุดคือการประกอบชิ้นส่วน เนื่องจากฉากยึดและขั้วต่ออยู่ในแนวเดียวกันในขณะที่พิกัดหน้าสัมผัสต่ำกว่าของเดิม คอนแทคเตอร์ขนาด 30 A แทนที่ชิ้นส่วนขนาด 40 A จะทำงานในวันที่อากาศแจ่มใส และเชื่อมหน้าสัมผัสของมันในเช้าวันแรกที่เย็นเมื่อทุกองค์ประกอบธนาคารรวมพลังพร้อมกัน

นิสัยสองประการป้องกันการโทรกลับ:

• ตรวจสอบปริมาณงานจริง ไม่ใช่แค่ฉลากเก่า หากเปลี่ยนมอเตอร์โบลเวอร์หรือคอมเพรสเซอร์เป็นรุ่นอื่น แอมป์เต็มโหลดอาจมีการเปลี่ยนแปลง
• ตรวจสอบแรงดันไฟฟ้าของคอยล์ที่ขั้วต่อในขณะที่เทอร์โมสตัทกำลังเรียก ค่าที่อ่านได้ต่ำกว่า 24 VAC หมายความว่าคอนแทคเตอร์ไม่ใช่สาเหตุที่แท้จริง และจำเป็นต้องได้รับการดูแลหม้อแปลงหรือสายไฟควบคุมก่อน

การสลับกระแสไฟฟ้าสูงในวงจรทำความร้อนและคอมเพรสเซอร์มักจะเกิดขึ้นที่รีเลย์กำลังขั้วเดี่ยวที่ทนทานซึ่งมีระยะห่างหน้าสัมผัสที่กว้างขวางและคอยล์ที่ยึดแน่นที่แรงดันไฟฟ้าต่ำ ชิ้นส่วน เช่น รีเลย์ SPST กระแสสูง CYT90 ที่มีพิกัด 30 A ถึง 40 A ถูกสร้างขึ้นสำหรับโหลดในระดับนี้ทุกประการ

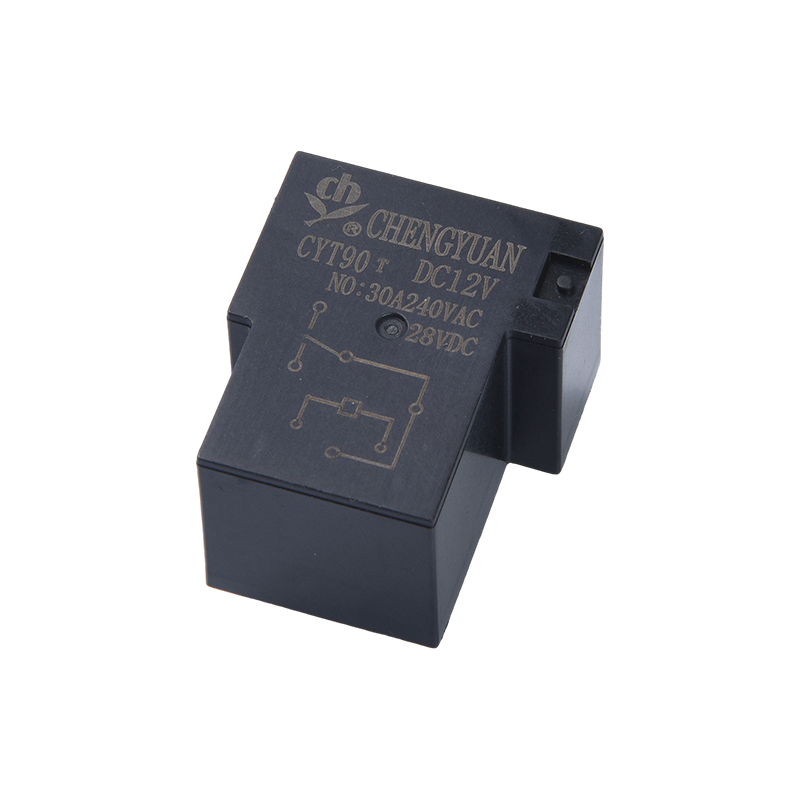

รีเลย์กระแสสูง CYT90 สำหรับการสวิตชิ่งอย่างหนัก รีเลย์กำลังไฟ 30A/40A ขนาดกะทัดรัดพร้อมหน้าสัมผัสโลหะผสมเงิน ตัวเลือกการติดตั้งหลายแบบ และการสลับกระแสไฟสูงสำหรับเครื่องใช้ไฟฟ้า เครื่องทำความร้อน และอุปกรณ์ควบคุมทางอุตสาหกรรม ดูผลิตภัณฑ์ →

เมื่อรีเลย์สิ้นสุดและคอนแทคเตอร์เริ่มต้นขึ้น

เส้นแบ่งระหว่างทั้งสองเป็นเรื่องของหน้าที่และการก่อสร้างมากกว่าขอบเขตทางเทคนิคที่ยากลำบาก คอนแทคเตอร์ถูกสร้างขึ้นเพื่อวัตถุประสงค์ที่แน่นอนในการสลับโดยมีช่องว่างหน้าสัมผัสที่กว้างขึ้น สปริงที่หนักกว่า และขั้วต่อที่รับสายไฟได้ หลักการด้านล่างก็เหมือนกับข้อใดข้อหนึ่ง รีเลย์แม่เหล็กไฟฟ้าวัตถุประสงค์ทั่วไป : ขดลวดสร้างสนามแม่เหล็กที่ดึงกระดองและเคลื่อนหน้าสัมผัส สิ่งที่เปลี่ยนแปลงคือกระแส วัสดุสัมผัส และความแข็งแรงทางกลของชิ้นส่วนที่เคลื่อนไหว

ผู้สร้างแผงมักจะแบ่งงานออกเป็นสองระดับ การสลับกำลังเกิดขึ้นที่คอนแทคเตอร์หรือรีเลย์กระแสสูง การแยกและการแทรกเกิดขึ้นบนโมดูลที่ติดตั้งบนราง ซึ่งเป็นส่วนที่ชิ้นส่วน เช่น โมดูลรีเลย์ราง MCYF3 14F ที่มีหน้าสัมผัส 16 A พอดีกับตู้ควบคุมเตาเผาหรือแผงทำความร้อนขนาดใหญ่กว่า

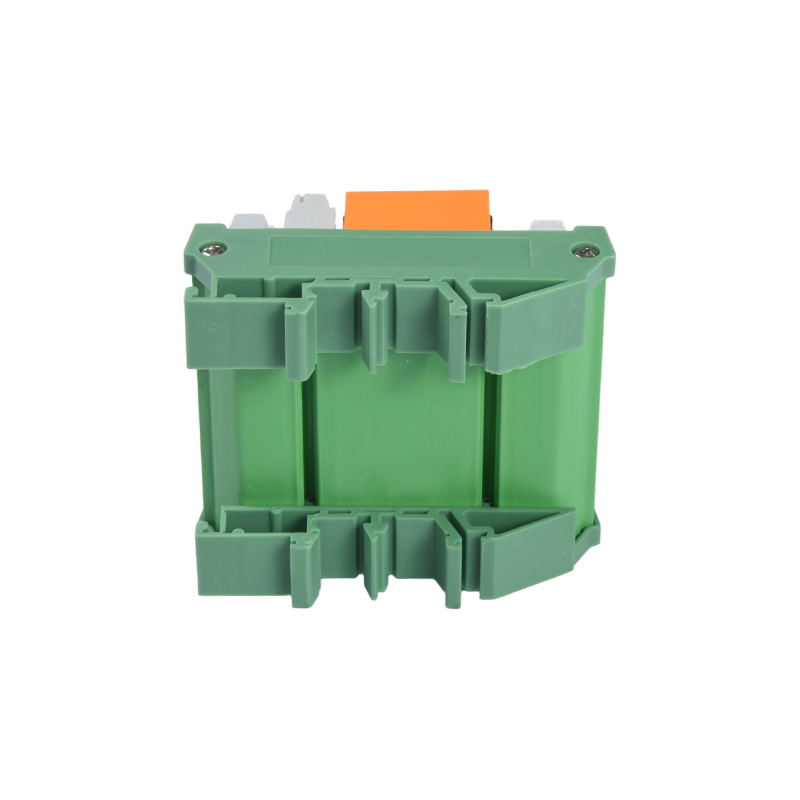

MCYF3 14F โมดูลรีเลย์แบบรางสำหรับผู้สร้างแผง โมดูลรีเลย์ 14F ที่ติดตั้งบนรางพร้อมหน้าสัมผัส 16 A และช่องสูงสุด 32 ช่อง เหมาะสำหรับการควบคุมแบบรวมศูนย์และการแทรกในเตาเผาหรือแผงทำความร้อน ดูผลิตภัณฑ์ →

คำถามที่ควรถามเมื่อคุณซื้อในปริมาณมาก

สำหรับ OEM และผู้ผลิตแผง คอนแทคเตอร์หรือรีเลย์เป็นรายการขนาดเล็กที่มีผลกระทบอย่างมากต่อต้นทุนการรับประกัน ควรยืนยันสามจุดก่อนทำการสั่งซื้อ

• วัสดุสัมผัสและอายุการใช้งาน: ซิลเวอร์ดีบุกออกไซด์และซิลเวอร์แคดเมียมออกไซด์มีพฤติกรรมแตกต่างกันภายใต้โหลดความต้านทานและอุปนัย สอบถามวัสดุที่ใช้และจำนวนรอบที่ทดสอบที่กระแสไฟที่กำหนด
• ความสม่ำเสมอของคอยล์: ความแปรผันระหว่างแบตช์ต่อแบตช์ของแรงดันปิ๊กอัพและแรงดันตกคร่อมจะแสดงเป็นเสียงพูดคุยกันในสนาม สอบถามวิธีทดสอบคอยล์ก่อนประกอบ
• การตรวจสอบย้อนกลับการผลิต: รหัสวันที่ การตรวจสอบวัสดุที่เข้ามา และการทดสอบความต้านทานการสัมผัสที่ปลายสายการผลิต

พื้นหลังของซัพพลายเออร์มีความสำคัญพอๆ กับเอกสารข้อมูล Ningbo Chengyuan Chuangke Electronics Co., Ltd. ซึ่งดำเนินงานผ่าน cyrelays.com ได้ผลิตรีเลย์และชิ้นส่วนอิเล็กทรอนิกส์ใน Ningbo มาตั้งแต่ปี 1996 และอธิบายตัวเองว่าเป็นผู้ผลิตที่ผสมผสานการพัฒนา การผลิต และการขายเข้าด้วยกัน โดยมีสิทธิบัตรด้านอรรถประโยชน์ที่ครอบคลุมการล็อคด้วยแม่เหล็กและโครงสร้างแบบ snap fit รายละเอียดเพิ่มเติมดูได้ที่ เกี่ยวกับหน้า .

คอนแทคเตอร์ของเตาหลอมเป็นส่วนง่ายๆ ที่มีตัวเลขวิกฤตสามตัว แรงดันไฟฟ้าของคอยล์ อัตราการสัมผัสที่แรงดันไฟฟ้าที่ใช้ และการกำหนดค่าขั้วจะตัดสินว่าจะสามารถอยู่รอดได้ในฤดูร้อนหรือล้มเหลวในตอนเช้าที่หนาวที่สุดของปี รับสิทธิ์เหล่านั้น ตรวจสอบโหลดจริงแทนป้ายกำกับเก่า และคอนแทคเตอร์จะหยุดเป็นรายการบริการที่เกิดซ้ำ
