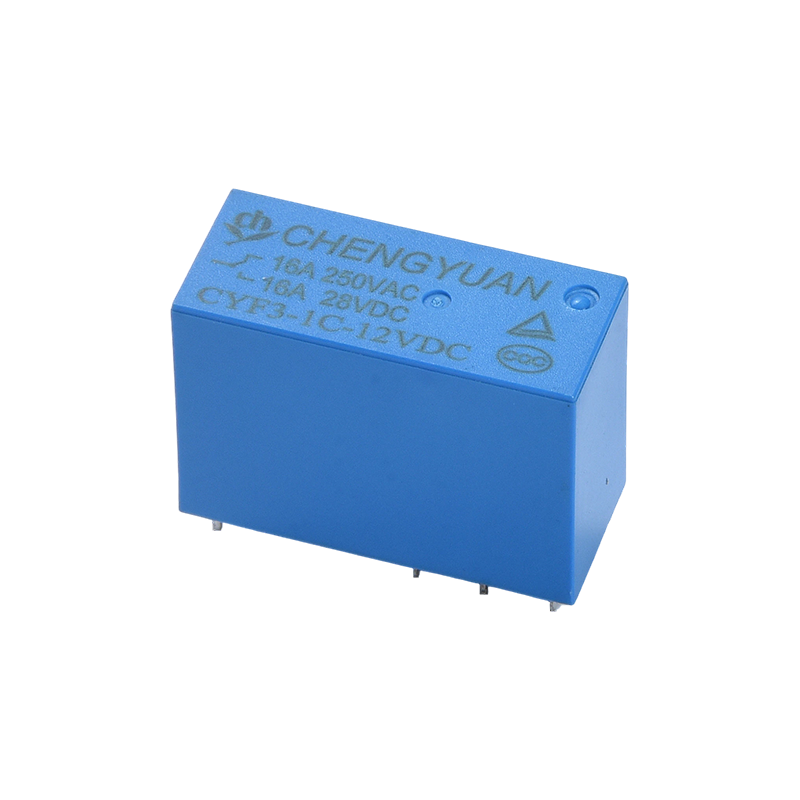

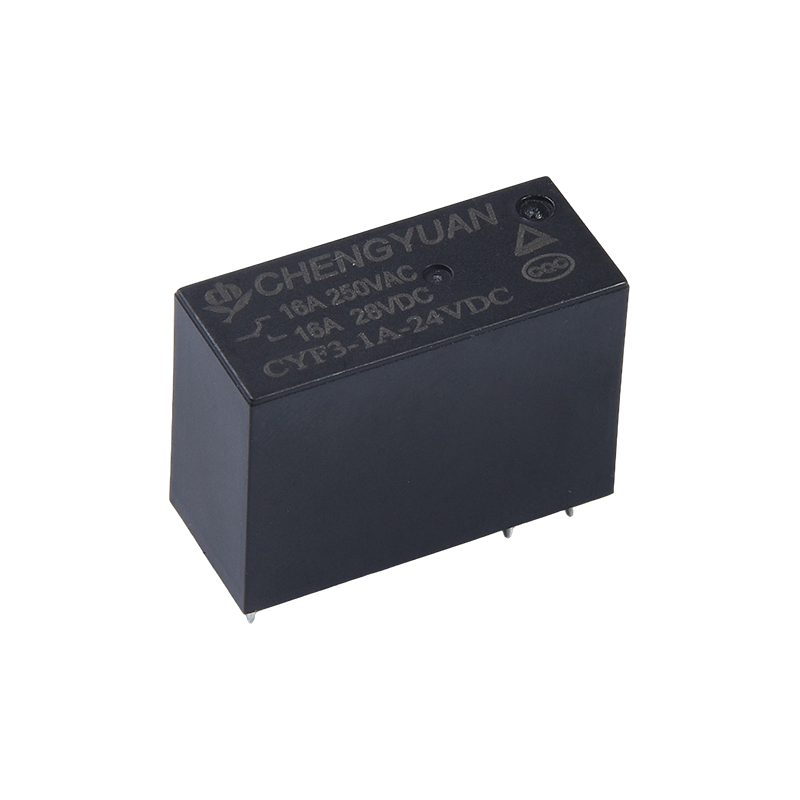

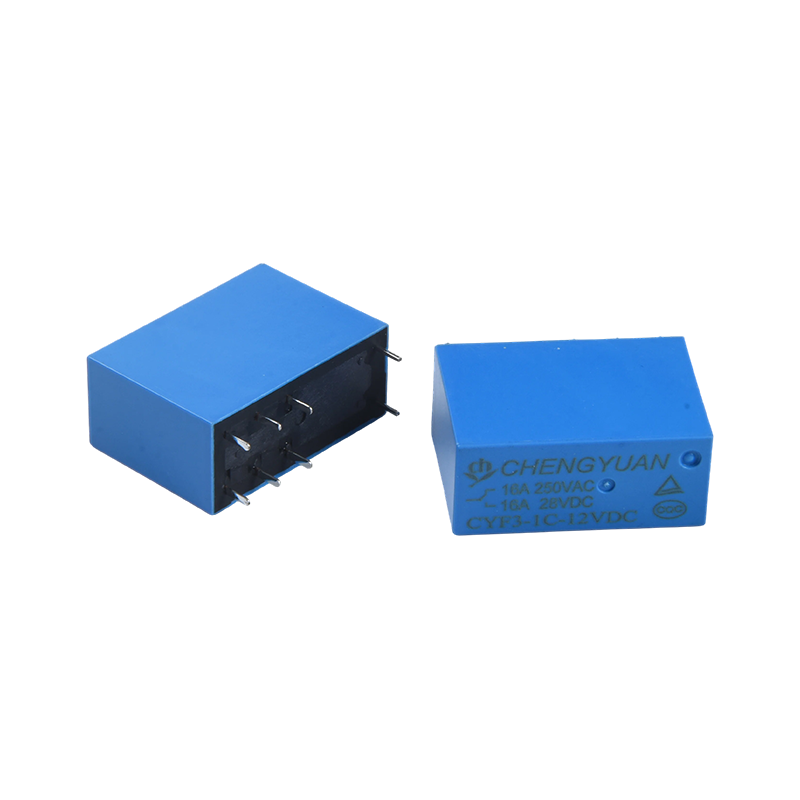

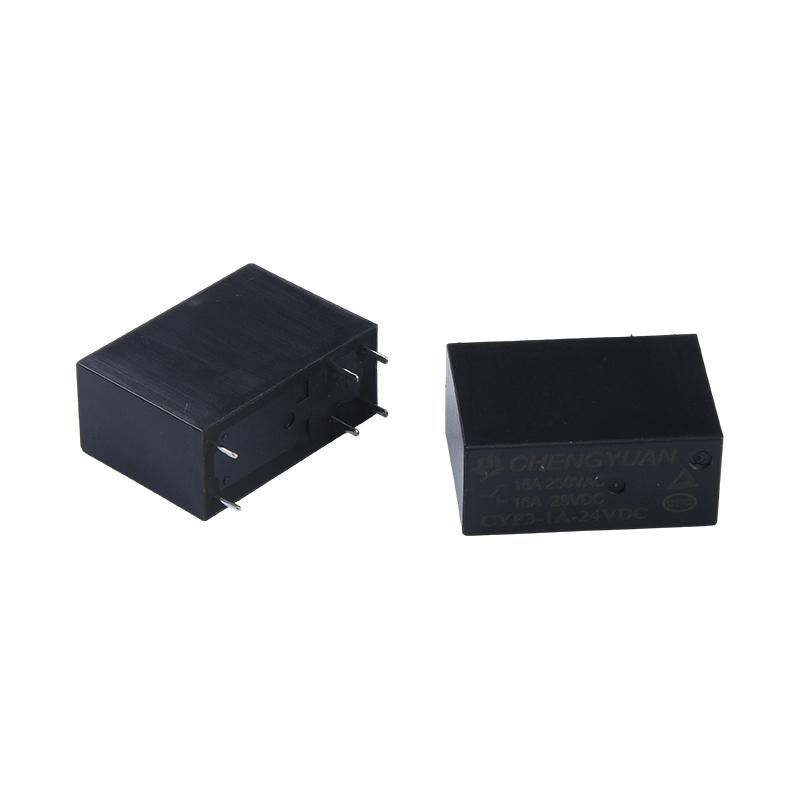

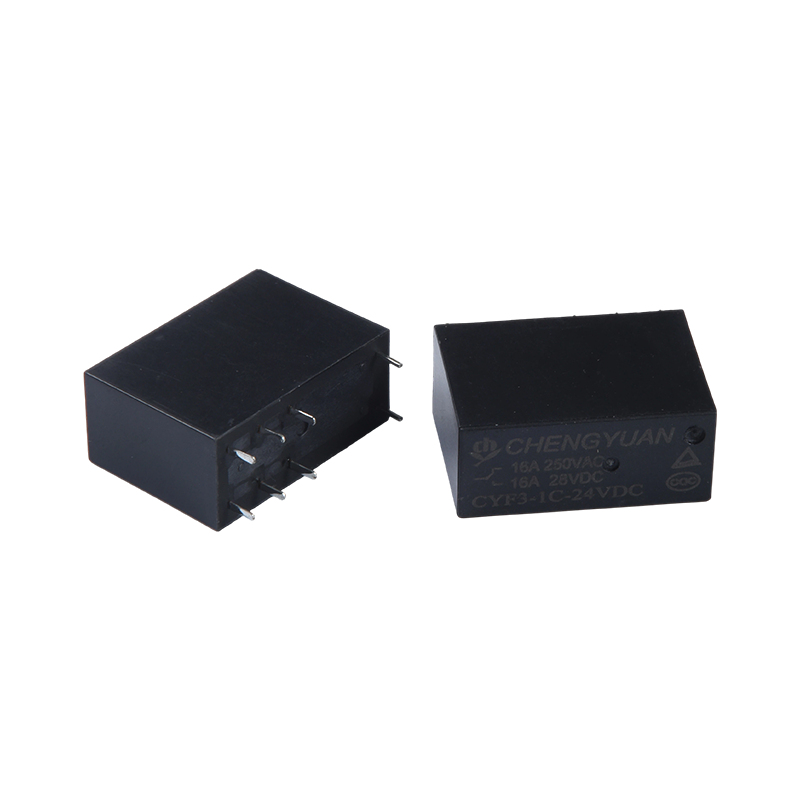

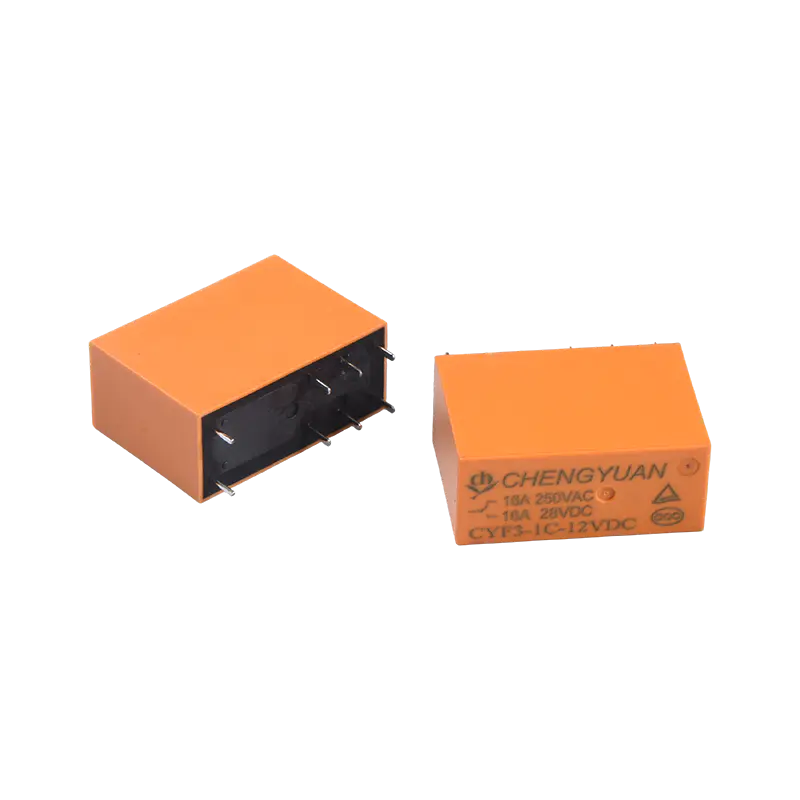

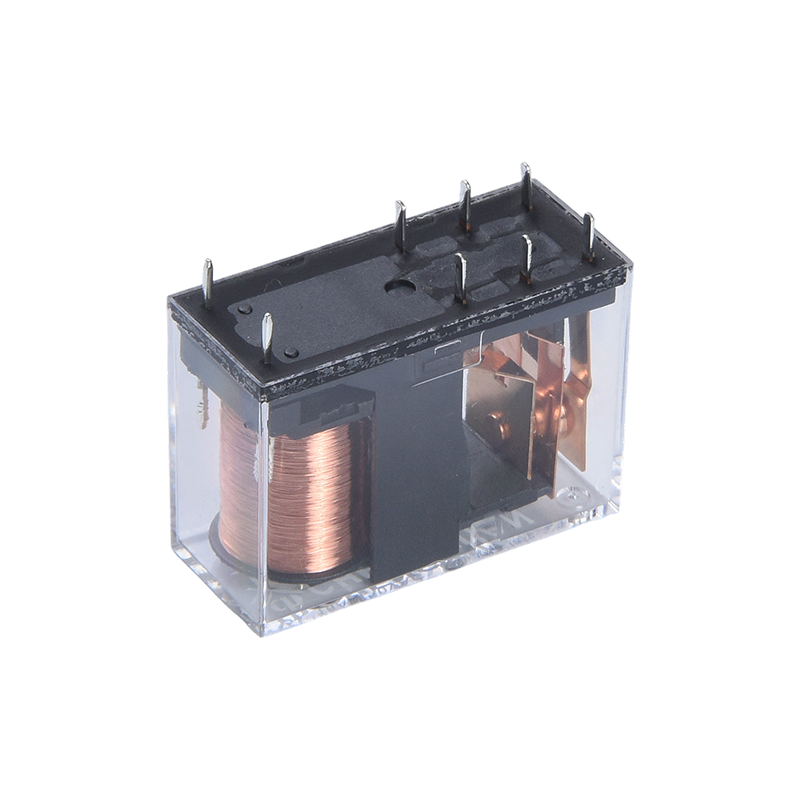

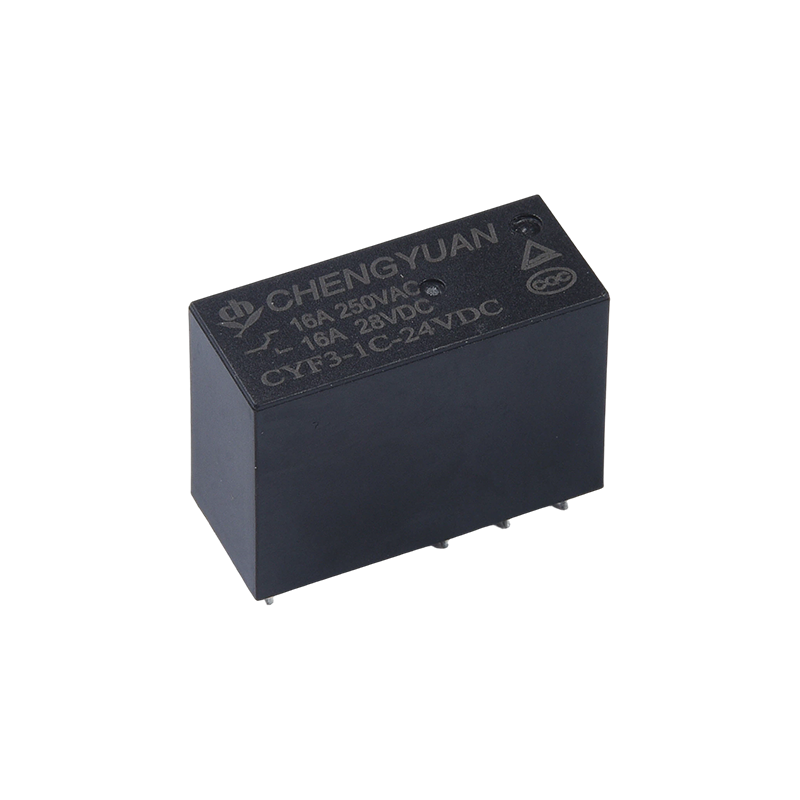

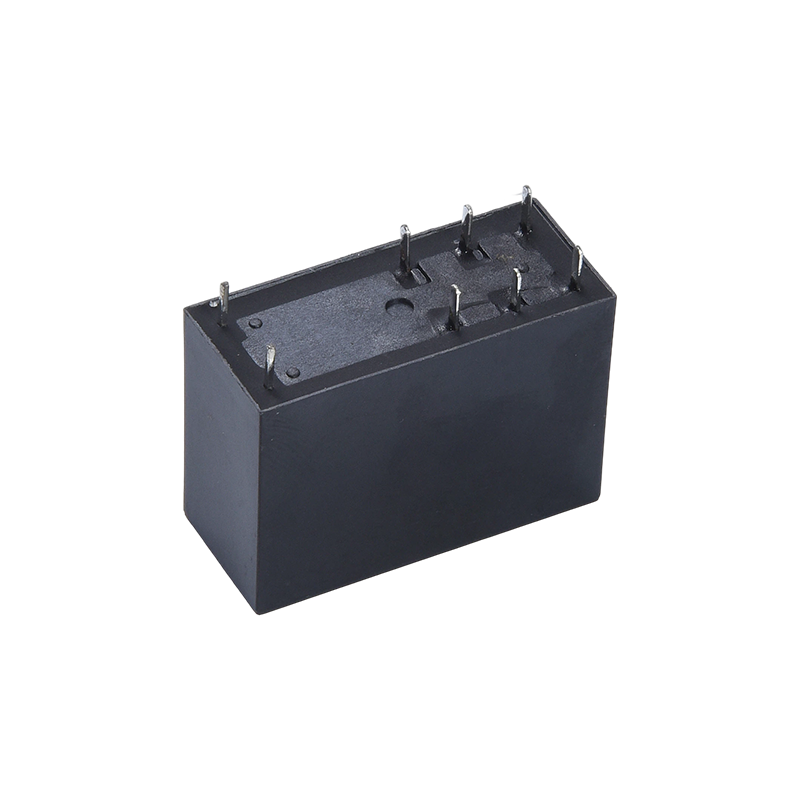

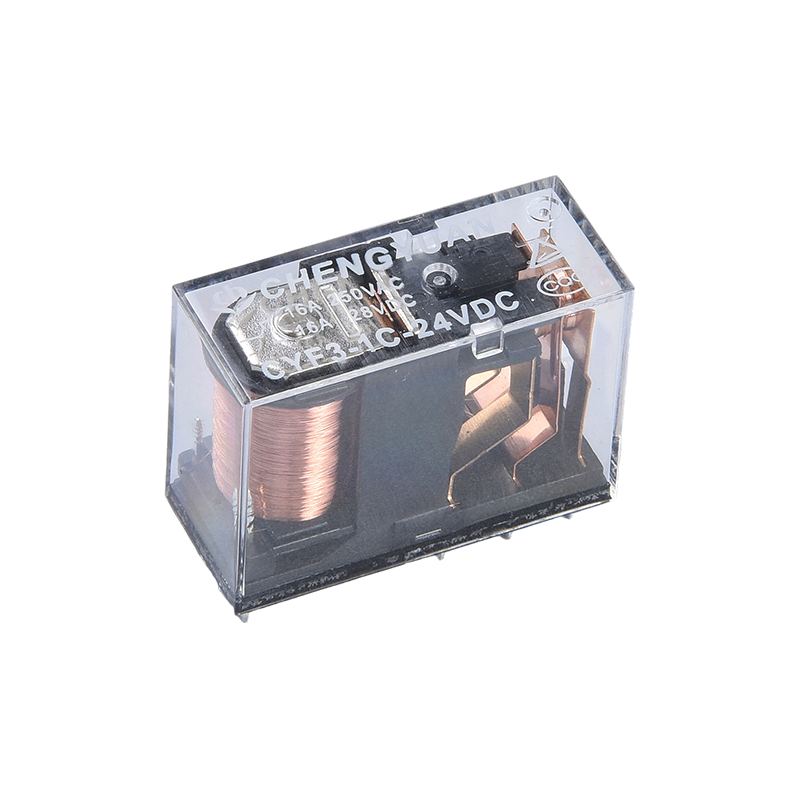

รายละเอียดสินค้า:
โหลดสูงและความเป็นฉนวน: ความสามารถในการสลับหน้าสัมผัสสูงถึง 17 แอมแปร์, ความเป็นฉนวน 5,000 โวลต์ระหว่างคอยล์และหน้าสัมผัส เหมาะสำหรับสภาพแวดล้อมวงจรโหลดสูงและการแยกตัวสูง
การออกแบบที่กะทัดรัด: ขนาดเล็ก เหมาะสำหรับการติดตั้ง PCB ความหนาแน่นสูง ประหยัดพื้นที่ภายในในอุปกรณ์
การใช้งานที่หลากหลาย: เหมาะสำหรับอุปกรณ์สื่อสาร ระบบรักษาความปลอดภัย อุปกรณ์สำนักงาน และเครื่องใช้ในครัวเรือน เช่น เครื่องปรับอากาศ และเตาไมโครเวฟ ยังใช้ในระบบอัตโนมัติทางอุตสาหกรรม อุปกรณ์จ่ายไฟของ UPS ระบบไฟฟ้าของเครื่องมือกล และการควบคุมเสียง
การกำหนดค่าหน้าสัมผัสที่เชื่อถือได้: มีตัวเลือกโหลดหน้าสัมผัสหลายแบบ รวมถึงการกำหนดค่า 5A/8A จำนวน 2 ชุด และการกำหนดค่า 10A, 12A และ 16A จำนวน 1 ชุด ตอบสนองความต้องการของวงจรควบคุมอัตโนมัติต่างๆ
สภาพแวดล้อมที่ใช้งานได้:
สภาพแวดล้อมทางไฟฟ้า: เหมาะสำหรับวงจรควบคุมไมโครพาวเวอร์ที่มีการสลับแรงดันควบคุมและกระแสโหลดบ่อยครั้ง
สภาพแวดล้อมทางกายภาพ: สามารถติดตั้งได้ในรูปแบบ PCB ที่มีพื้นที่จำกัดและมีความหนาแน่นสูง ซึ่งมักพบภายในแผงควบคุมไฟฟ้าต่างๆ
สภาพการทำงาน: เหมาะสำหรับสภาพแวดล้อมอุปกรณ์ไฟฟ้าและอุปกรณ์อุตสาหกรรมภายในอาคารส่วนใหญ่ ซึ่งมักพบในสถานที่ที่มีการระบายอากาศดีโดยไม่มีการสั่นสะเทือนอย่างรุนแรง
ระบบที่เข้ากันได้: สามารถรวมเข้ากับการควบคุมอัตโนมัติ การจัดการพลังงาน และระบบแจ้งเตือนความปลอดภัย เพื่อให้เกิดการแยกวงจรและการควบคุมการสลับที่เชื่อถือได้
ข้อมูลการติดต่อ
| ประเภท | CYF3 |
| วัสดุหน้าสัมผัส | โลหะผสมเงิน |
| ความต้านทานต่อการสัมผัส | สูงสุด 100mΩ (ที่ 1A 16VDC) |
| โหลดพิกัด (โหลดตัวต้านทาน) | 16เอ250VAC /17A 277VAC |
| สูงสุด การสลับกระแส | 16A |
| สูงสุด แรงดันไฟฟ้าสลับ | 277VAC |
| สูงสุด การเปลี่ยนพลังงาน | 4709VA |
| นาที การสลับโหลด | 6V 1A |
| ลักษณะ |
| เวลาใช้งาน (ที่พิกัดแรงดันไฟฟ้าคอยล์) | สูงสุด 15ms (ไม่มีไดโอด) |
| เวลาวางจำหน่าย | สูงสุด 5ms (ไม่มีไดโอด) |
| ความต้านทานของฉนวน | ขั้นต่ำ 1,000MΩ (ที่ 500VDC) |
| ความเป็นฉนวน | ระหว่างหน้าสัมผัสที่เปิดอยู่: 1,000VAC, 50/60Hz เป็นเวลา 1 นาที |
| ระหว่างคอยล์และหน้าสัมผัส: 5000VAC, 50/60Hz เป็นเวลา 1 นาที |
| ความต้านทานการสั่นสะเทือน | ทำลายล้าง | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| มีประโยชน์ใช้สอย | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| กันกระแทก | มีประโยชน์ใช้สอย | ขั้นต่ำ 10G |
| ทำลายล้าง | ขั้นต่ำ 10G |
| ความอดทน | ความทนทานทางกล (10800ops./ชม.) | 10000000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| ความทนทานทางไฟฟ้า (360ops./ชม.) | 100,000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| อุณหภูมิแวดล้อม | -40°C~ 85°(ไม่มีการควบแน่น) |
| น้ำหนัก | ประมาณ 14ก |
| ข้อมูลคอยล์ (ที่ 20 ℃) |
| ที่กำหนด แรงดันไฟฟ้า (วีดีซี) | ที่กำหนด ปฏิบัติการ ปัจจุบัน ±10%(มิลลิแอมป์) | ความต้านทานของคอยล์ ±10%(Ω) | ที่กำหนด operating อำนาจ | ใช้งานแรงดันไฟฟ้า (สูงสุด) | ปล่อยแรงดันไฟฟ้า (ขั้นต่ำ) | สูงสุด แรงดันไฟฟ้าที่อนุญาต |
| 3 | 240 | 12.5 | ประมาณ 0.72 วัตต์ | 75% ของที่ระบุ แรงดันไฟฟ้า | 5% ของเล็กน้อย แรงดันไฟฟ้า | 130% ของแรงดันไฟฟ้าที่กำหนด |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | ประมาณ 0.54 วัตต์ |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
ข้อมูลที่แสดงข้างต้นเป็นค่าเริ่มต้น อย่าใช้แรงดันไฟฟ้าสูงสุดที่อนุญาตบนคอยล์นานกว่า 10 นาที เพื่อหลีกเลี่ยงไม่ให้คอยล์ร้อนเกินไป

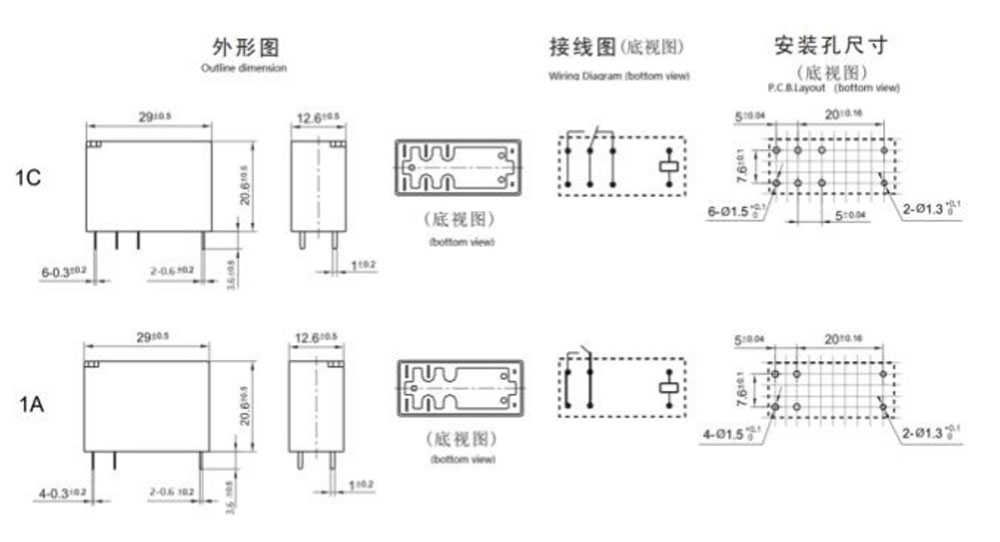

ขนาดเค้าร่าง, แผนภาพการเดินสายไฟ, เค้าโครง PCB (หน่วย: มม.)

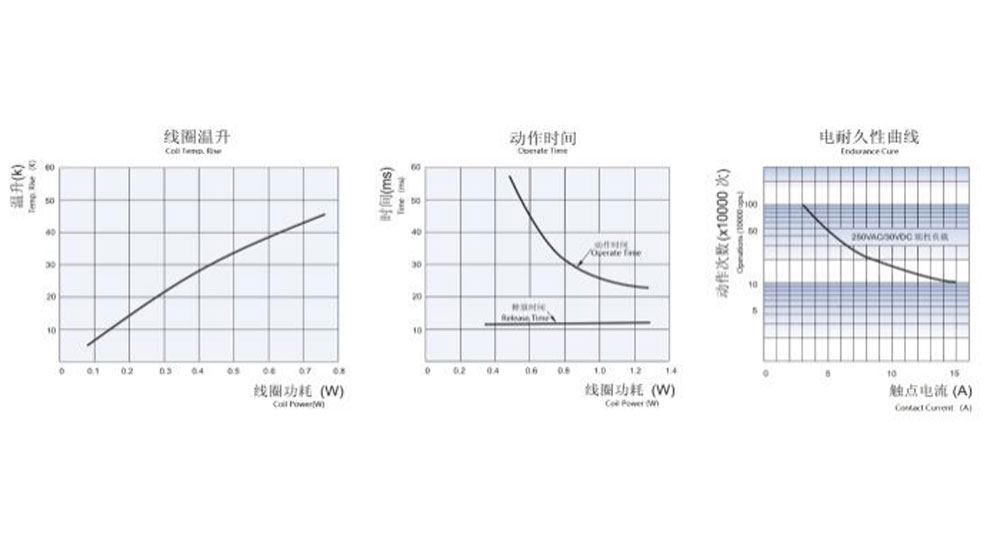

เส้นโค้งลักษณะ
ข้อมูลการสั่งซื้อ
CYF3 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1：ประเภท：CYF3
2: จำนวนเสา: 1-1 เสา
3: การจัดเตรียมการติดต่อ: C จาก C ; H จาก A ; บี จาก บี
4: แรงดันไฟฟ้าที่กำหนด: 3,5,6,9,12,18,24,48VDC

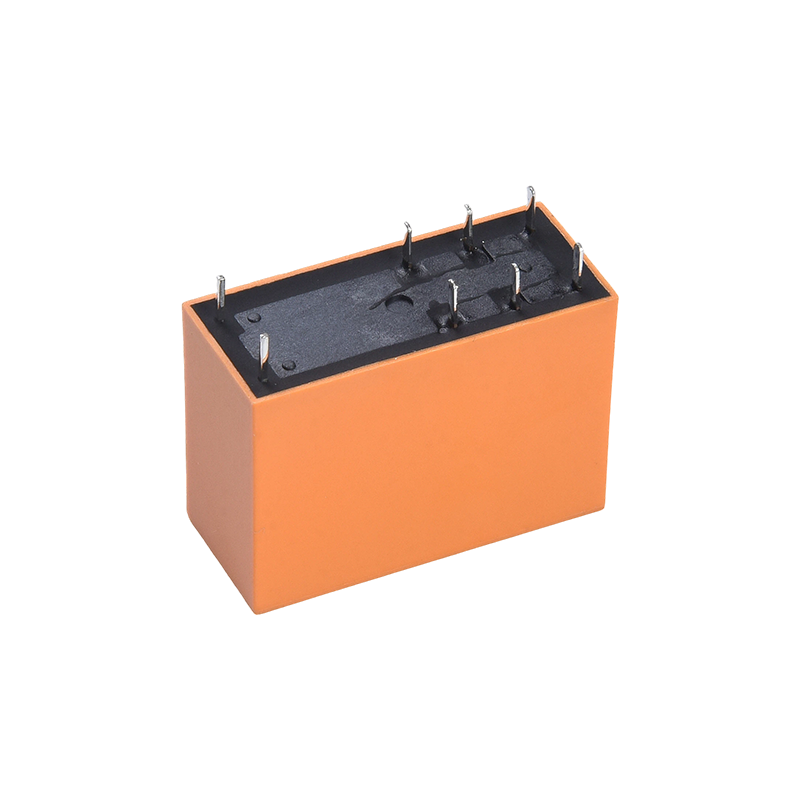

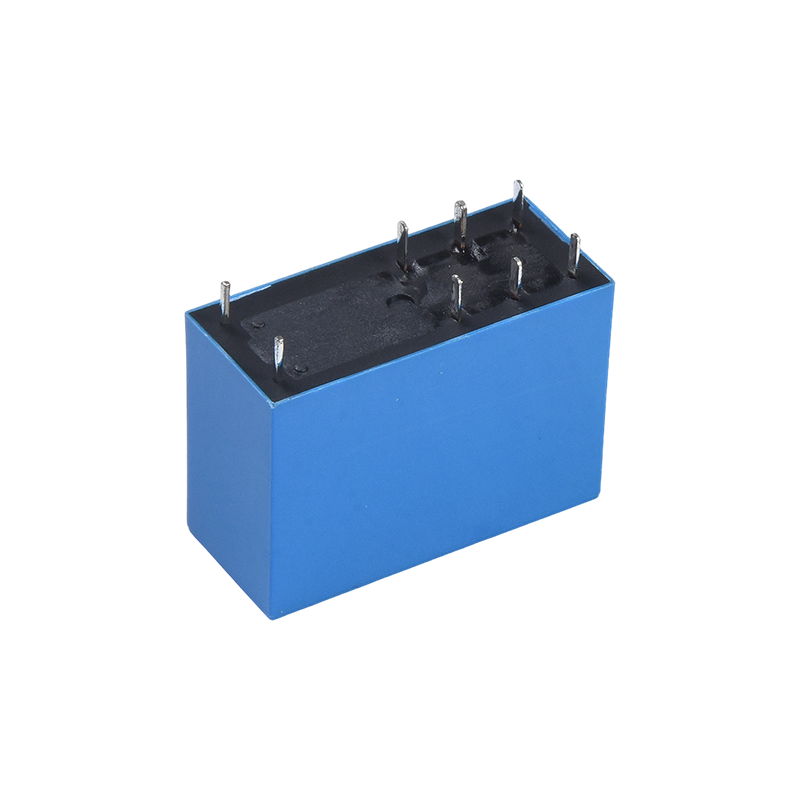

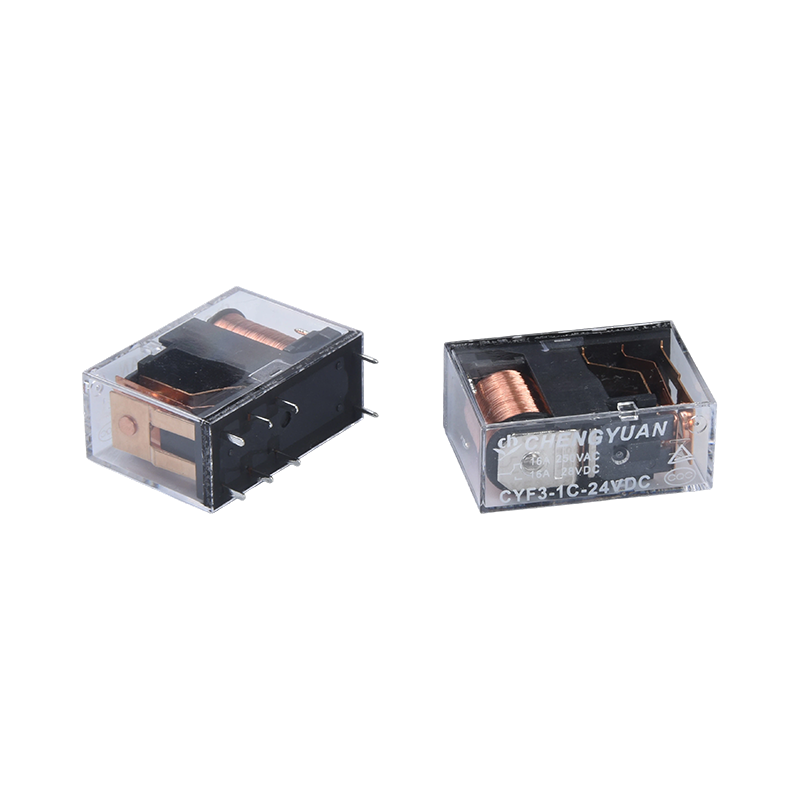

5: สีตู้: T -โปร่งใส, H-ดำ, L-น้ำเงิน
6: คอยล์ กำลัง: D-0.72W L-0.54W
7: โครงสร้างป้องกัน: พิสูจน์อักษร S-Flux,
SH-ชนิดปิดผนึกล้างทำความสะอาดได้
8: พารามิเตอร์พิเศษ: ไม่มี-ประเภทมาตรฐาน
ตัวอักษรหรือตัวเลข - ข้อกำหนดพิเศษ
รีเลย์ป้องกันฟลักซ์ไม่สามารถใช้ในสภาพแวดล้อมที่มีมลพิษเช่น H2S, SO2, NO2, ฝุ่น ฯลฯ
ไม่แนะนำให้ทำความสะอาดน้ำหรือการประมวลผลพื้นผิวหลังจากประกอบรีเลย์ป้องกันฟลักซ์บน PCB แล้ว
ข้อสงวนสิทธิ์: ข้อมูลจำเพาะนี้มีไว้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
เราไม่สามารถประเมินประสิทธิภาพและพารามิเตอร์ทั้งหมดสำหรับทุกการใช้งานที่เป็นไปได้ ดังนั้นผู้ใช้จึงควรอยู่ในตำแหน่งที่เหมาะสมในการเลือก
ผลิตภัณฑ์ที่เหมาะกับการใช้งานของตนเอง สำหรับรีเลย์แบบปิดผนึก หลังจากติดตั้งและทำความสะอาดแล้ว โปรดเปิดรูระบายอากาศในเคสก่อนใช้งาน หากมีข้อสงสัยใด ๆ โปรดติดต่อ Chengyuan เพื่อขอรับบริการด้านเทคนิค อย่างไรก็ตาม เป็นความรับผิดชอบของผู้ใช้ในการพิจารณาว่าควรใช้ผลิตภัณฑ์ใด
