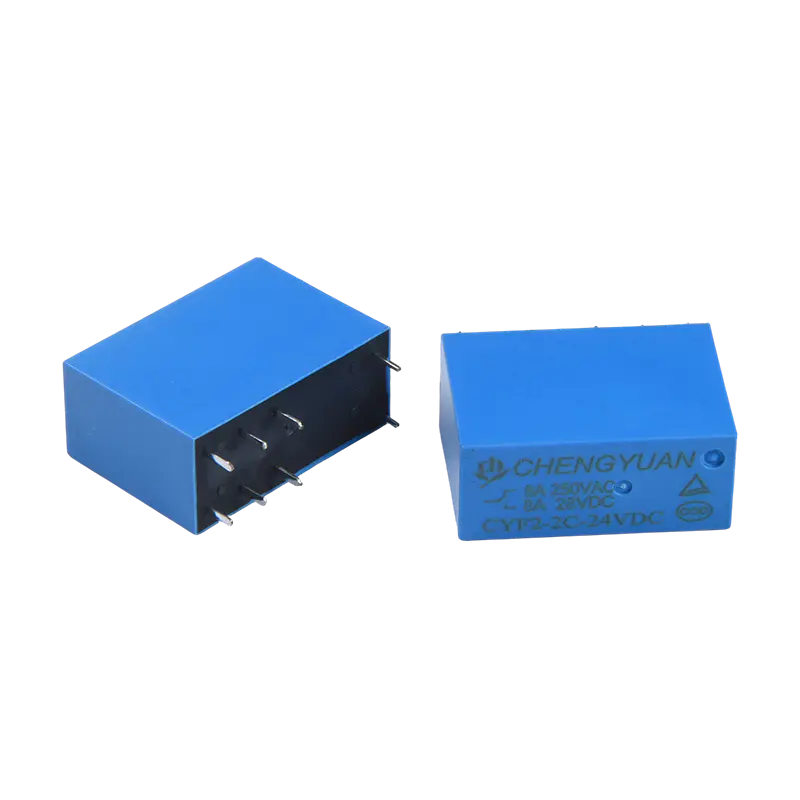

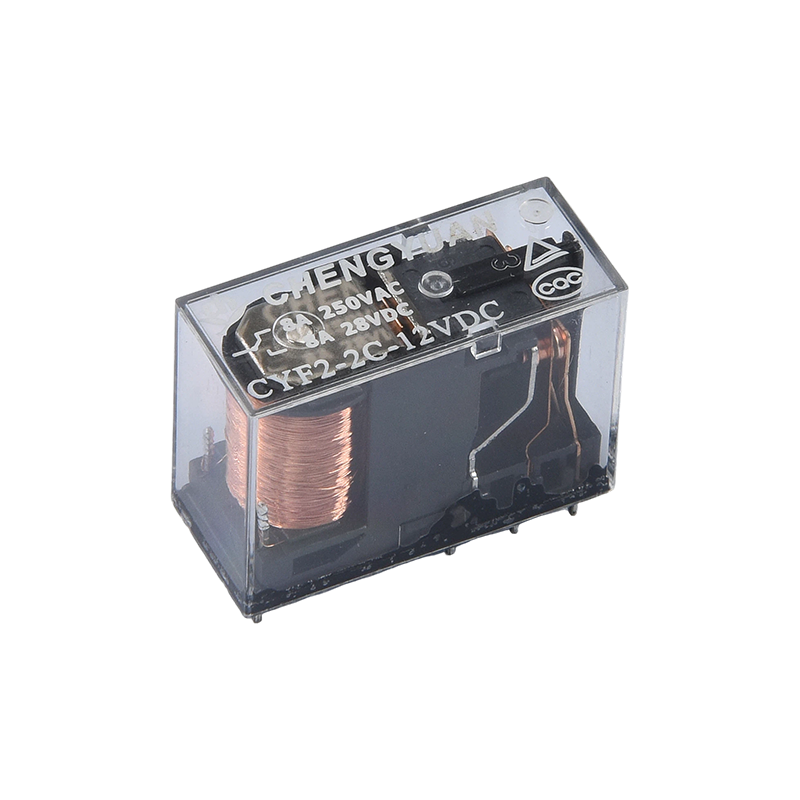

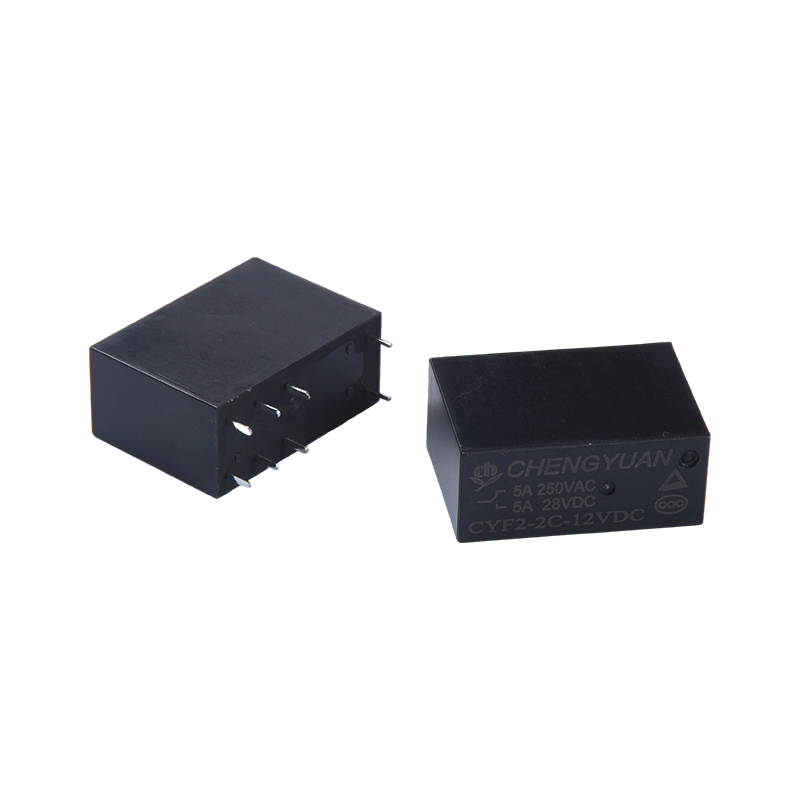

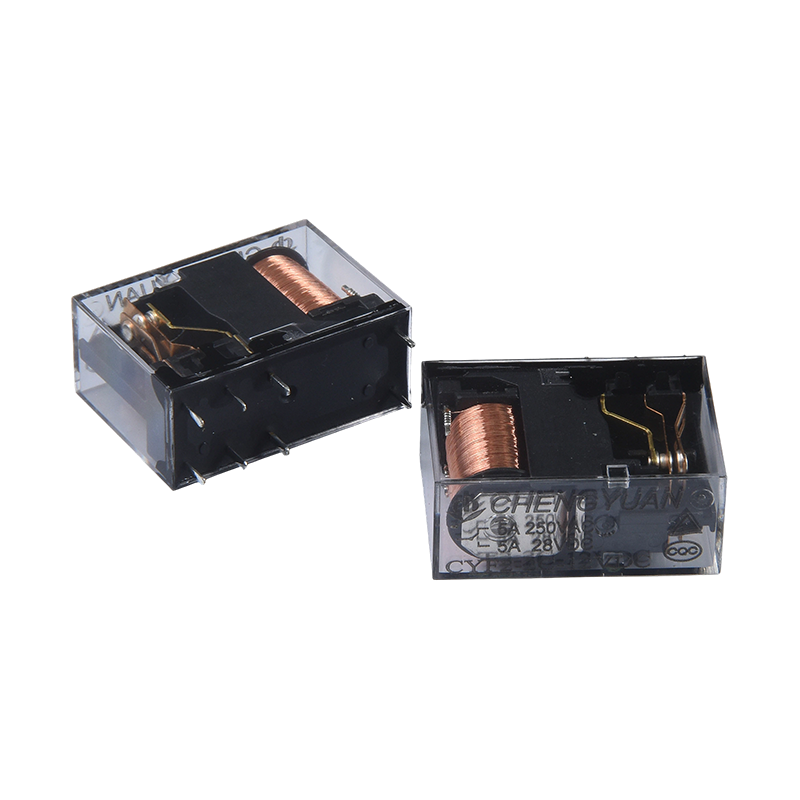

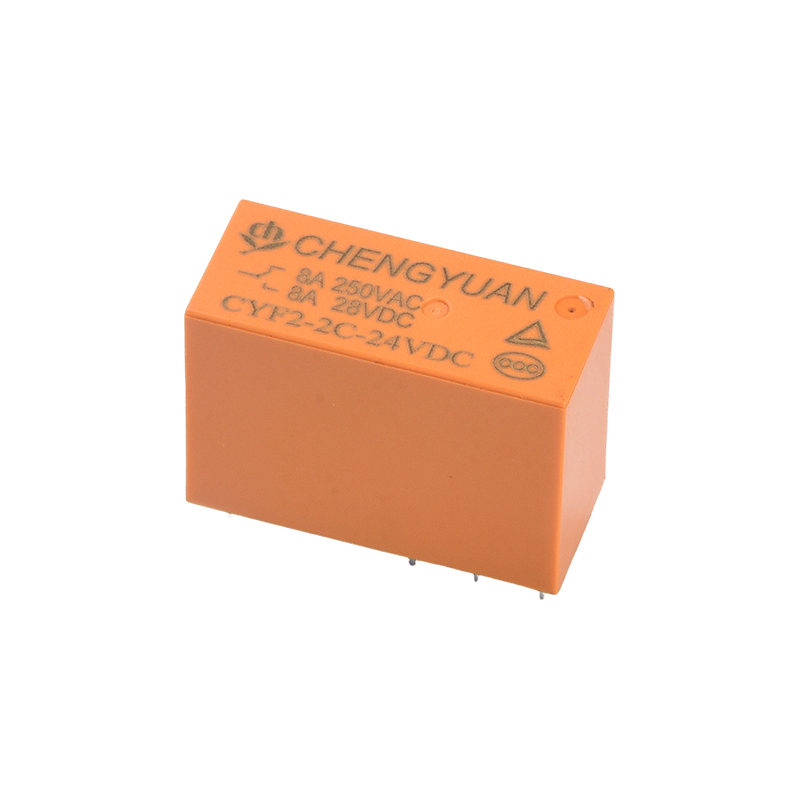

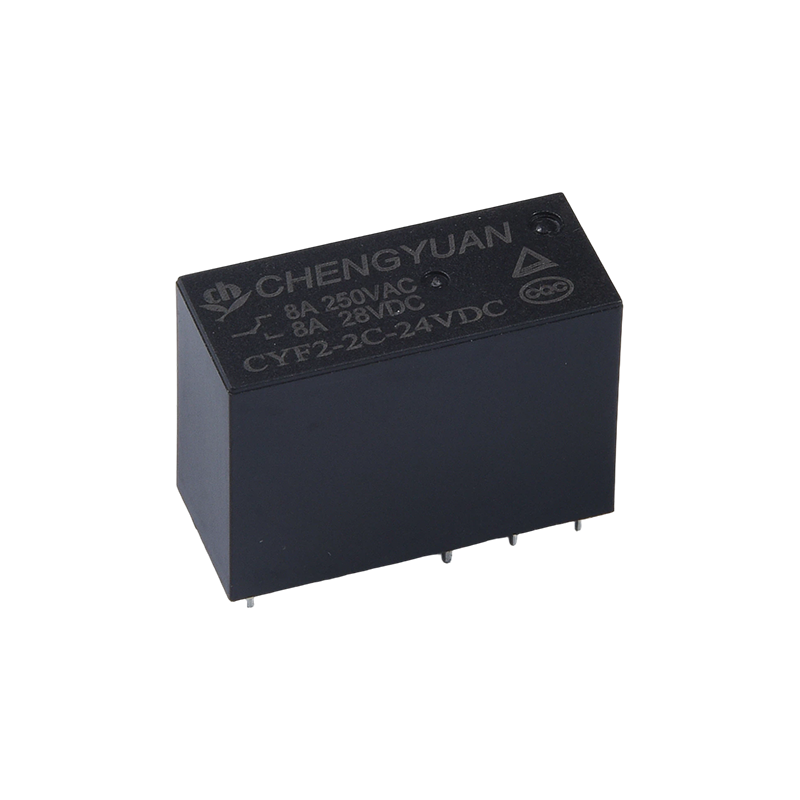

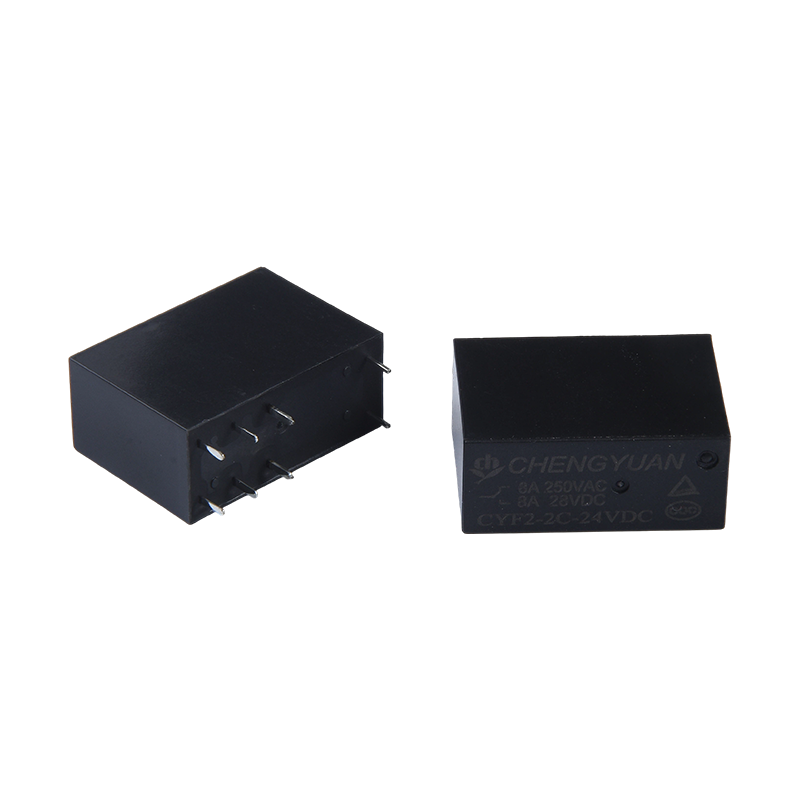

คุณสมบัติ:
การปรับให้โหลดสูง: ความสามารถในการสลับหน้าสัมผัส 17 แอมป์ ครอบคลุมข้อกำหนดโหลดหลายรายการ (5A/8A 2 ชุด, 10A/12A/16A 1 ชุด) เหมาะสำหรับความต้องการวงจรไฟฟ้าที่แตกต่างกัน
โครงสร้าง DPDT: การออกแบบ double-throw แบบสองขั้วช่วยให้สามารถสลับวงจรสองชุดพร้อมกัน/เป็นอิสระ ขยายฟังก์ชันการควบคุมและลดจำนวนส่วนประกอบ
ฉนวนทนแรงดันไฟฟ้าสูง: ทนแรงดันไฟฟ้าระหว่างขดลวดและหน้าสัมผัสได้ 5,000 โวลต์ ประสิทธิภาพของฉนวนที่ดีเยี่ยม ลดความเสี่ยงของวงจรพัง
ความเข้ากันได้ของแรงดันไฟฟ้ากว้าง: ช่วงแรงดันไฟฟ้าคอยล์ 3VDC-48VDC เข้ากันได้โดยตรงกับวงจรควบคุมต่างๆ โดยไม่จำเป็นต้องใช้ส่วนประกอบการแปลงแรงดันไฟฟ้าเพิ่มเติม
การติดตั้งที่กะทัดรัด: ขนาดเล็ก โครงสร้าง 8 พิน เหมาะสำหรับเค้าโครง PCB ความหนาแน่นสูง ประหยัดพื้นที่อุปกรณ์ภายใน
การรับรองที่ได้รับอนุญาต: ได้รับการรับรองโดย TUV และ CQC ตรงตามมาตรฐานความปลอดภัยระหว่างประเทศและในประเทศ เหมาะสำหรับตลาดระดับภูมิภาคหลายแห่ง
การทำงานที่เสถียร: การควบคุมการสลับที่เชื่อถือได้ตามหลักการแม่เหล็กไฟฟ้า ความต้านทานการสัมผัสที่เสถียร การตอบสนองที่รวดเร็ว เหมาะสำหรับการทำงานต่อเนื่องในสภาพแวดล้อมที่ใช้พลังงานต่ำ
การประกอบที่สะดวก: โครงสร้าง 8 พินปกติช่วยให้การบัดกรีอัตโนมัติ ปรับปรุงประสิทธิภาพการผลิต และลดข้อผิดพลาดในการประกอบ บังคับ
Scenarios:
สาขาอุตสาหกรรม: การสลับสัญญาณและการควบคุมพลังงานสำหรับอุปกรณ์อัตโนมัติทางอุตสาหกรรม ระบบควบคุม PLC และระบบไฟฟ้าของเครื่องมือกล
การป้องกันแหล่งจ่ายไฟ: วงจรสวิตชิ่งสำหรับระบบจ่ายไฟสำรองของ UPS เพื่อให้มั่นใจว่ามีการจ่ายไฟอย่างต่อเนื่อง
เครื่องใช้ในครัวเรือน: วงจรควบคุมสำหรับเครื่องใช้ในครัวเรือนขนาดใหญ่ เช่น เครื่องซักผ้า ตู้เย็น และเครื่องปรับอากาศ ช่วยให้สามารถสลับโหลดและเลือกโหมดได้
ภาพและเสียงและความปลอดภัย: การสลับสัญญาณสำหรับอุปกรณ์เครื่องเสียง และการควบคุมวงจรสำหรับระบบสัญญาณเตือนภัย
อุปกรณ์อิเล็กทรอนิกส์อื่นๆ: วงจรควบคุมสำหรับโทรทัศน์ (โทรทัศน์) และโมดูลการจัดการพลังงานสำหรับอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็ก
ข้อมูลการติดต่อ
| ประเภท | CYF2 |
| วัสดุหน้าสัมผัส | โลหะผสมเงิน |
| ความต้านทานต่อการสัมผัส | สูงสุด 100mΩ (ที่ 1A 16VDC) |
| โหลดพิกัด (โหลดตัวต้านทาน) | 5A/8เอ 250VAC |
| สูงสุด การสลับกระแส | 8A |
| สูงสุด แรงดันไฟฟ้าสลับ | 277VAC |
| สูงสุด การเปลี่ยนพลังงาน | 2216VA |
| นาที การสลับโหลด | 6V 1A |
| ลักษณะ |
| เวลาใช้งาน (ที่พิกัดแรงดันไฟฟ้าคอยล์) | สูงสุด 15ms (ไม่มีไดโอด) |
| เวลาวางจำหน่าย | สูงสุด 5ms (ไม่มีไดโอด) |
| ความต้านทานของฉนวน | ขั้นต่ำ 1,000MΩ (ที่ 500VDC) |
| ความเป็นฉนวน | ระหว่างหน้าสัมผัสที่เปิดอยู่: 1,000VAC, 50/60Hz เป็นเวลา 1 นาที |
| ระหว่างคอยล์และหน้าสัมผัส: 5000VAC, 50/60Hz เป็นเวลา 1 นาที |
| ความต้านทานการสั่นสะเทือน | ทำลายล้าง | 10-55Hz ที่แอมพลิจูดสองเท่าที่ 1.5 มม |
| มีประโยชน์ใช้สอย | 10-55Hz ที่แอมพลิจูดสองเท่าที่ 1.5 มม |
| ทนต่อแรงกระแทก | มีประโยชน์ใช้สอย | ขั้นต่ำ 10G |
| ทำลายล้าง | ขั้นต่ำ 10G |
| ความอดทน | ความทนทานทางกลไก (10800ops./h) | 10000000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| ความทนทานทางไฟฟ้า (360ops./ชม.) | 100,000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| อุณหภูมิแวดล้อม | -40°C~ 85°C (ไม่มีการควบแน่น) |
| น้ำหนัก | ประมาณ 14ก |
ข้อมูลคอยล์ (ที่ 20 ℃)
| ที่กำหนด แรงดันไฟฟ้า (วีดีซี) | ที่กำหนด การดำเนินงาน ปัจจุบัน ±10%(มิลลิแอมป์) | ความต้านทานของคอยล์ ±10%(Ω) | ที่กำหนด operating อำนาจ | ใช้งานแรงดันไฟฟ้า (สูงสุด) | ปล่อยแรงดันไฟฟ้า (ขั้นต่ำ) | สูงสุด แรงดันไฟฟ้าที่อนุญาต |
| 3 | 240 | 12.5 | ประมาณ 0.72 วัตต์ | 75% ของที่ระบุ แรงดันไฟฟ้า | 5% ของเล็กน้อย แรงดันไฟฟ้า | 130% ของแรงดันไฟฟ้าที่กำหนด |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | ประมาณ 0.54 วัตต์ |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
ข้อมูลที่แสดงด้านบนเป็นค่าเริ่มต้น อย่าใช้แรงดันไฟฟ้าสูงสุดที่อนุญาตบนคอยล์นานกว่า 10 นาที เพื่อหลีกเลี่ยงไม่ให้คอยล์ร้อนเกินไป

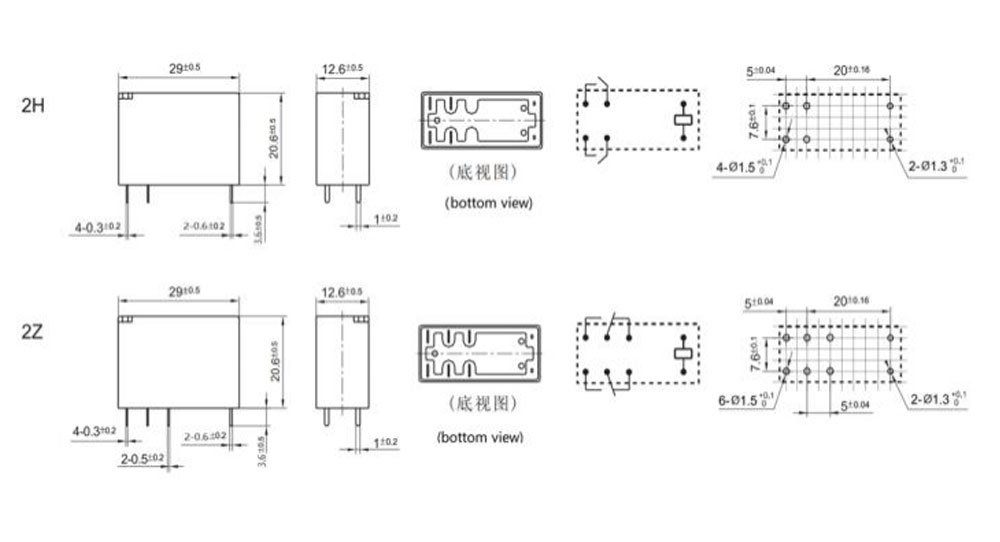

ขนาดเค้าร่าง, แผนภาพการเดินสายไฟ, เค้าโครง PCB (หน่วย: มม.)

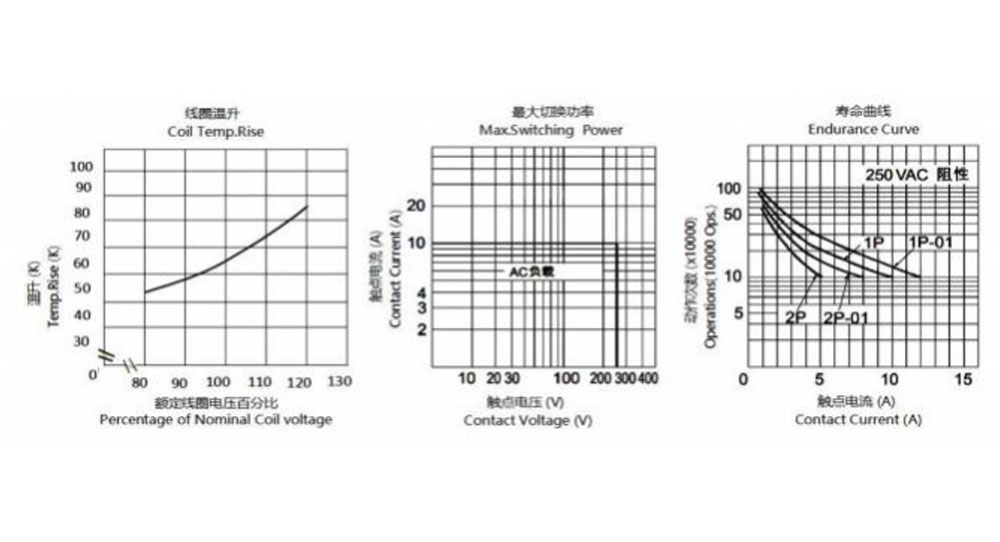

เส้นโค้งลักษณะ
ข้อมูลการสั่งซื้อ

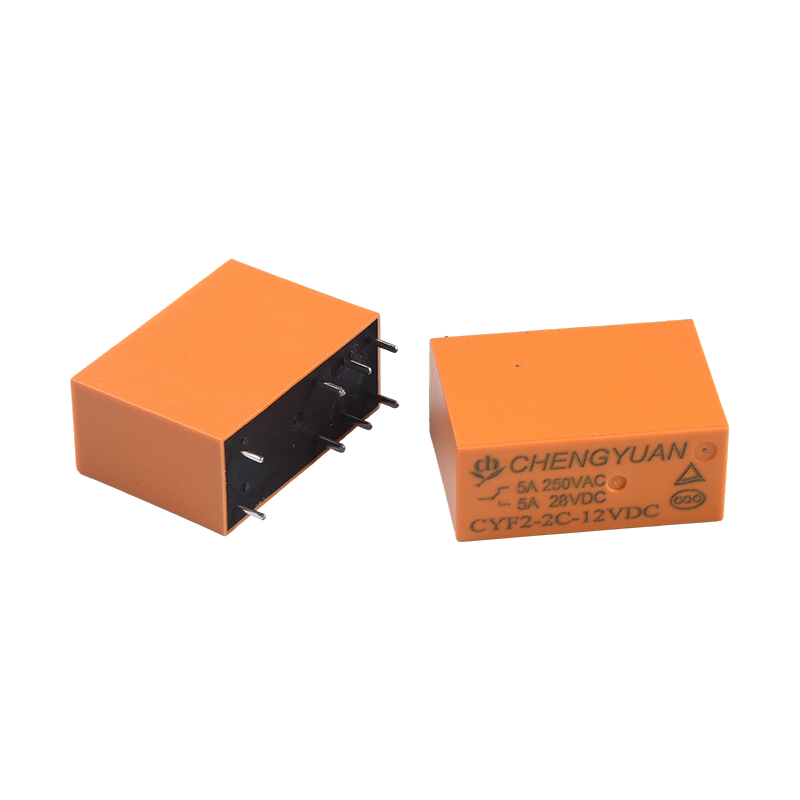

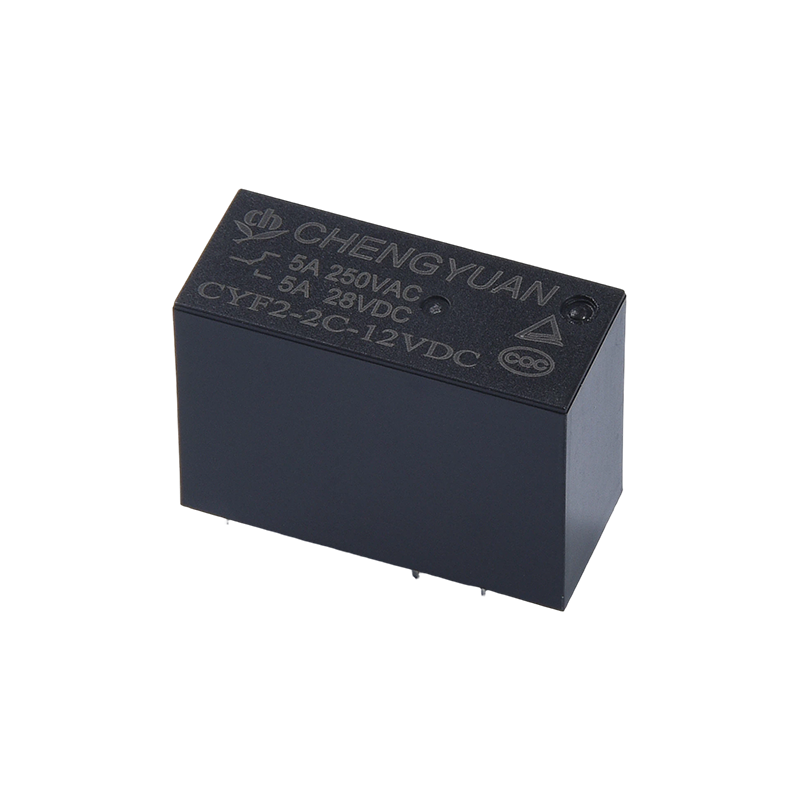

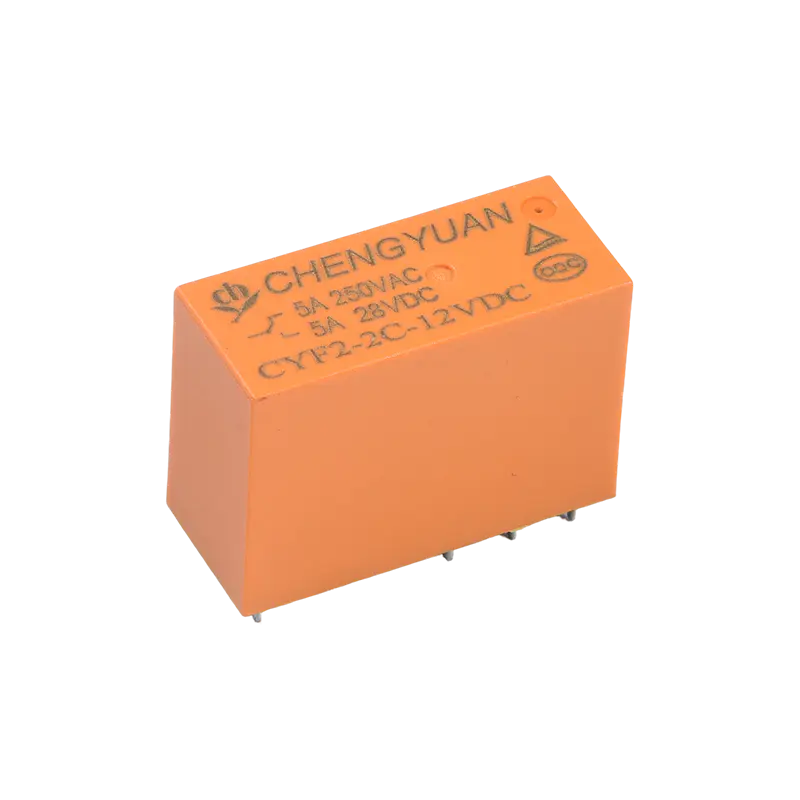

CYF2 H - 2 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1：ประเภท：CYF2
2： 8A ของเขา ไม่มี -5A
3: จำนวนเสา: 2-2 เสา
4: การจัดเตรียมการติดต่อ: C Fom C ; H จาก A ; บี จาก บี
5: แรงดันไฟฟ้าที่กำหนด: 3,5,6,9,12,18,24,48VDC

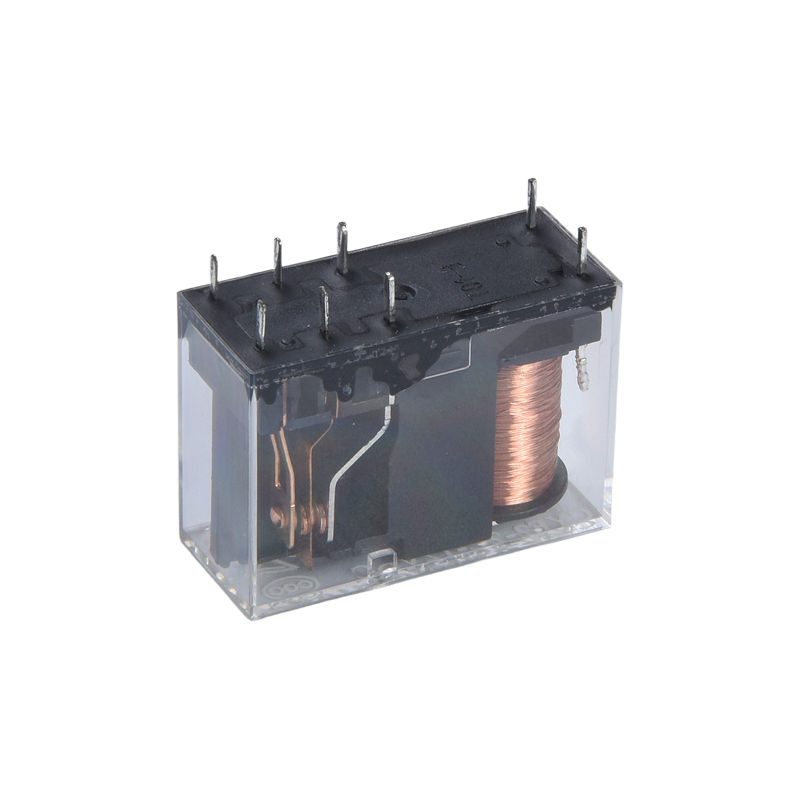

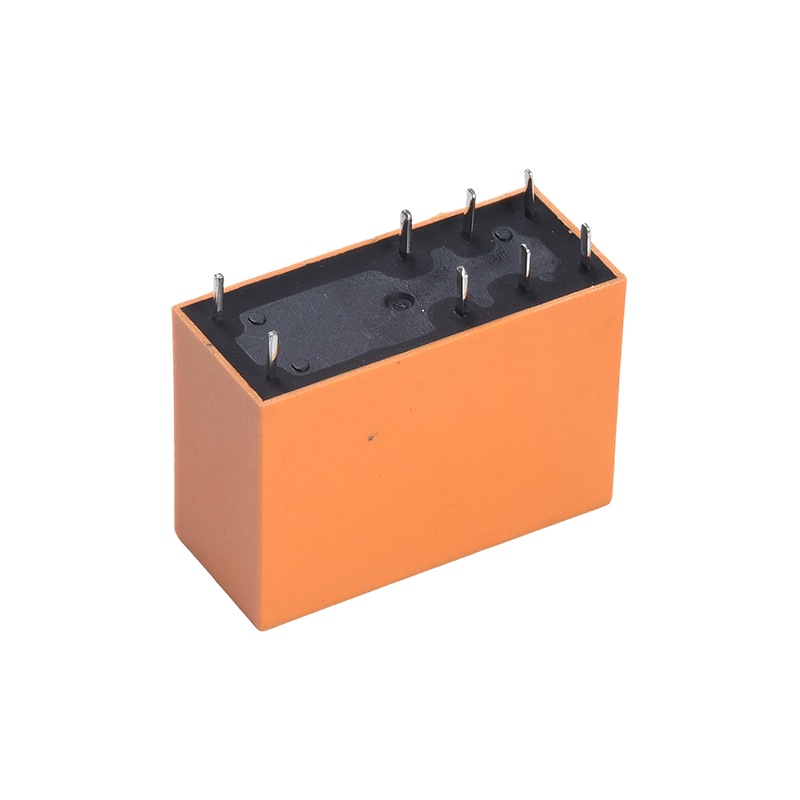

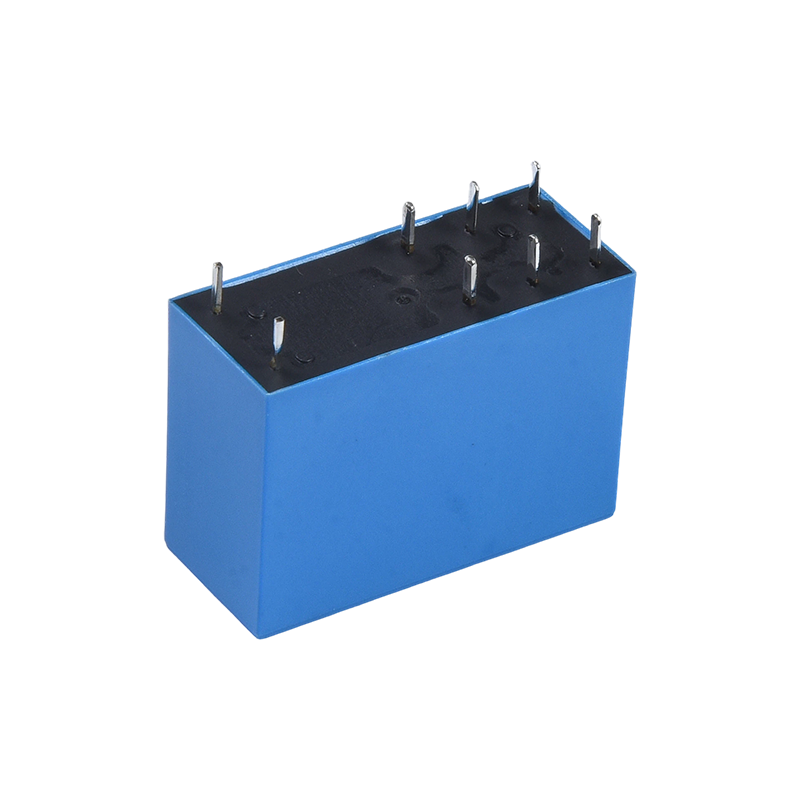

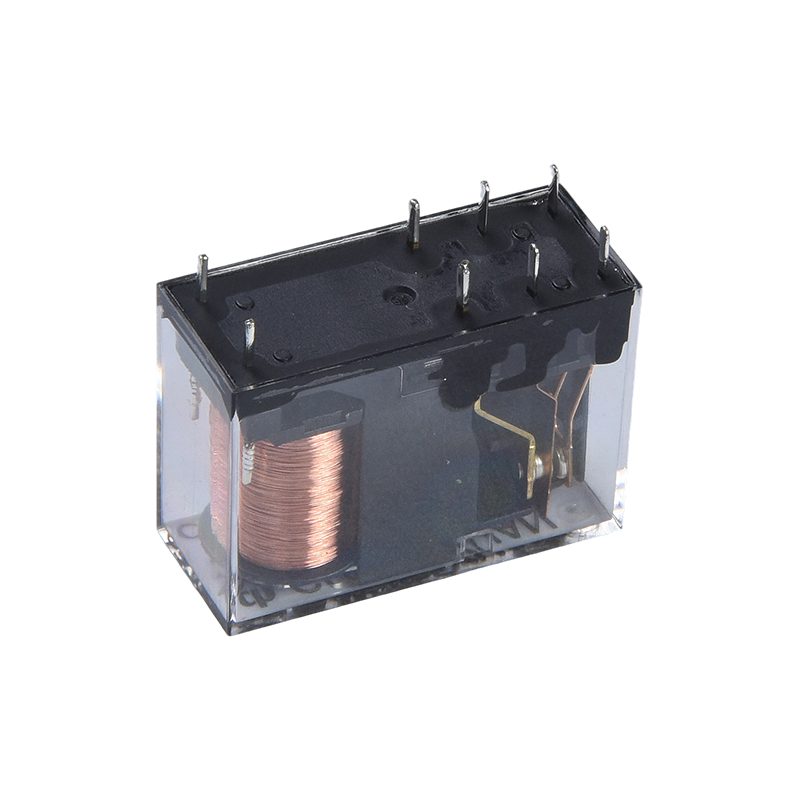

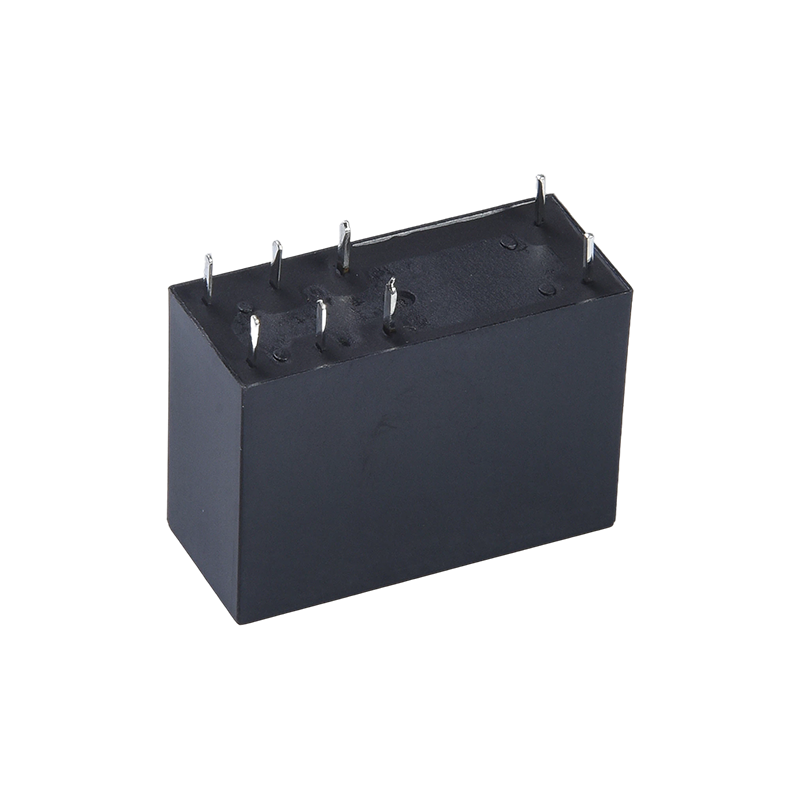

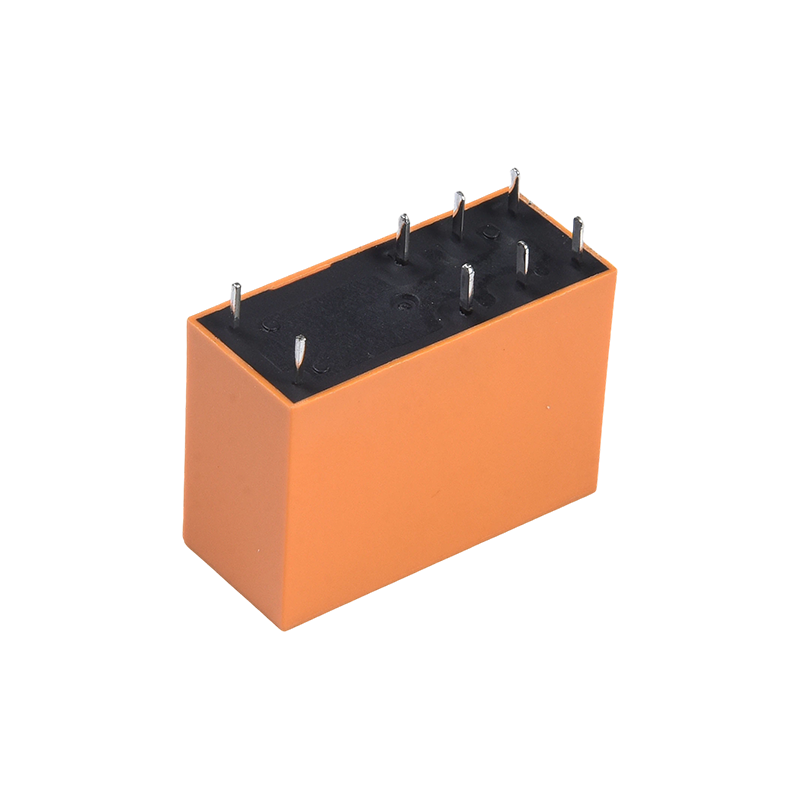

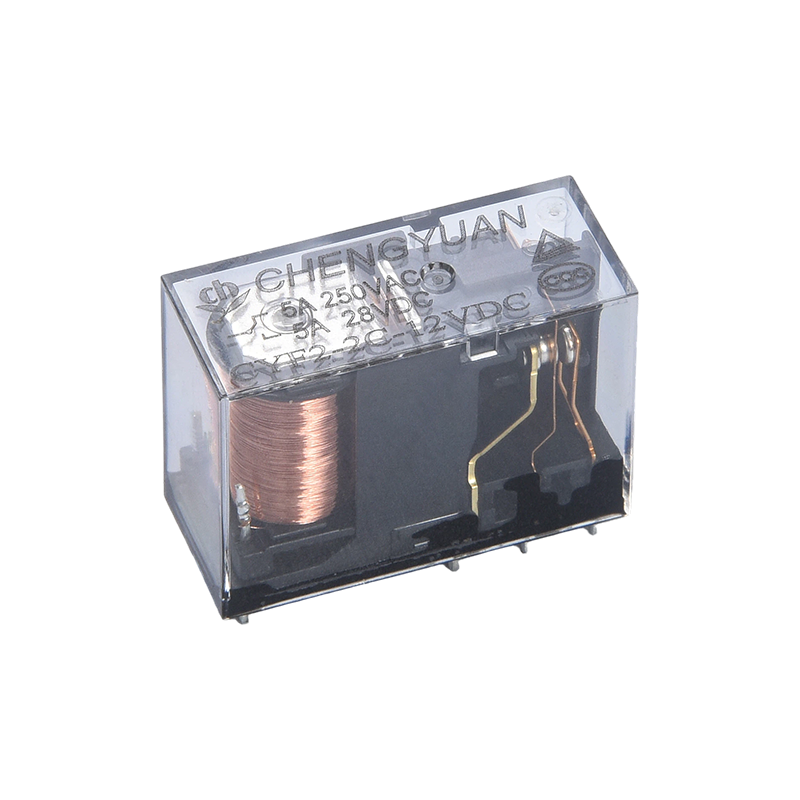

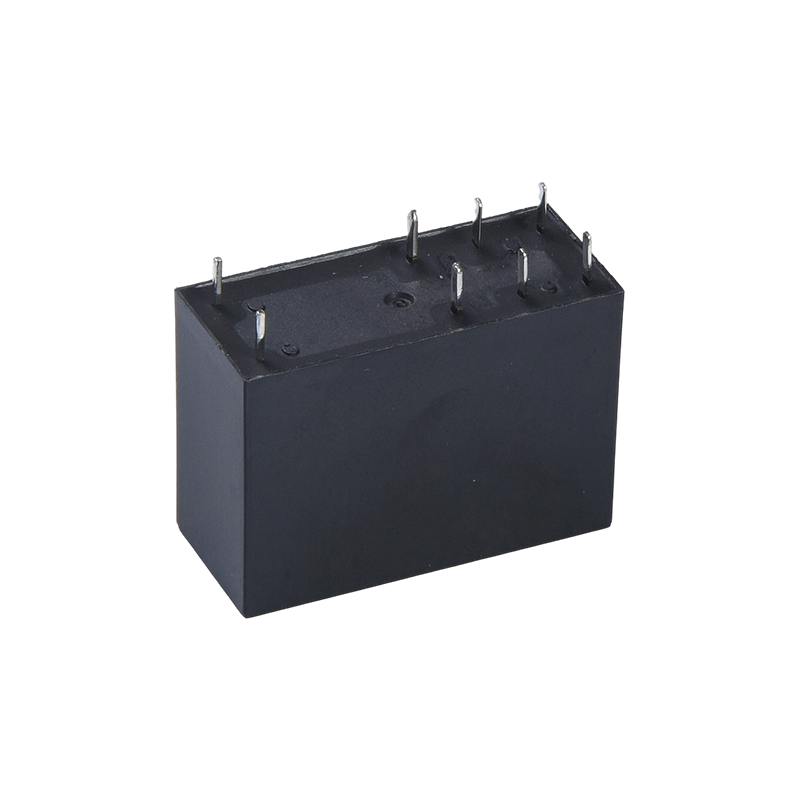

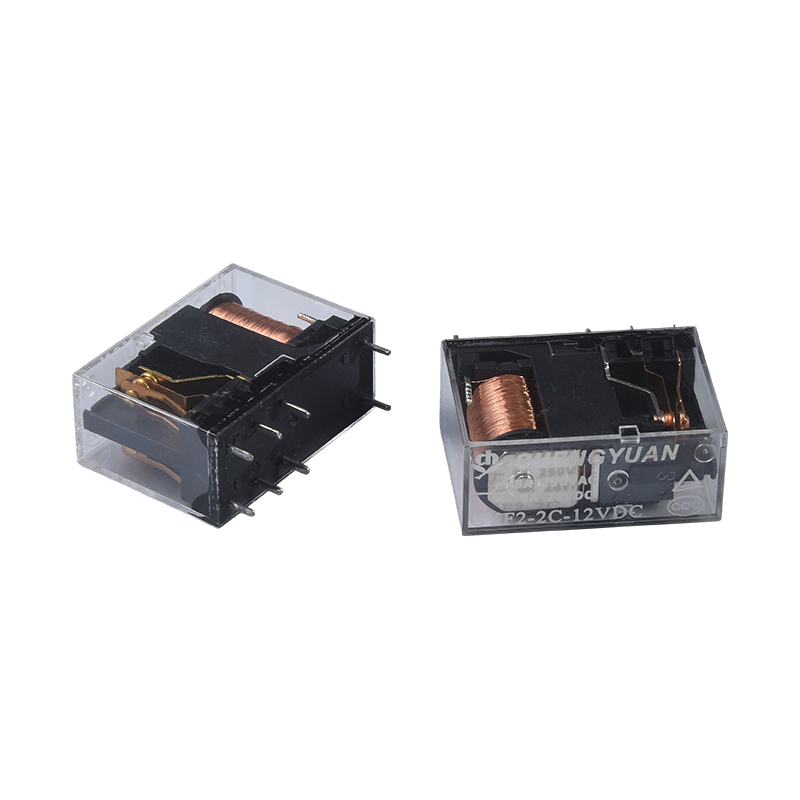

6: สีตู้: T -โปร่งใส, H-ดำ, L-น้ำเงิน
7: คอยล์ กำลัง: D-0.72W L-0.54W
8: โครงสร้างป้องกัน: พิสูจน์อักษร S-Flux,
SH-Sealed type ล้างทำความสะอาดได้
9: พารามิเตอร์พิเศษ: ประเภทไม่มีมาตรฐาน
ตัวอักษรหรือตัวเลข-ข้อกำหนดพิเศษ
รีเลย์ป้องกันฟลักซ์ไม่สามารถใช้ในสภาพแวดล้อมที่มีมลพิษ เช่น H2S, SO2, NO2, ฝุ่น ฯลฯ
ไม่แนะนำให้ทำความสะอาดน้ำหรือแปรรูปพื้นผิวหลังจากประกอบรีเลย์ป้องกันฟลักซ์บน PCB แล้ว
ข้อจำกัดความรับผิดชอบ: ข้อมูลจำเพาะมีไว้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
เราไม่สามารถประเมินประสิทธิภาพและพารามิเตอร์ทั้งหมดสำหรับทุกแอปพลิเคชันที่เป็นไปได้ ดังนั้น ผู้ใช้ควรอยู่ในตำแหน่งที่ถูกต้องในการเลือก
ผลิตภัณฑ์ที่เหมาะกับการใช้งานของตนเอง สำหรับรีเลย์แบบปิดผนึก หลังจากติดตั้งและทำความสะอาด โปรดเปิดรูระบายอากาศในกล่องก่อนใช้งาน หากมีข้อสงสัยใดๆ โปรดติดต่อ Chengyuan เพื่อขอรับบริการด้านเทคนิค อย่างไรก็ตาม เป็นความรับผิดชอบของผู้ใช้ในการพิจารณาว่าควรใช้ผลิตภัณฑ์ใด
