คุณสมบัติผลิตภัณฑ์:
การสลับกระแสสูง: รักษาความสามารถในการโหลดที่ 3A แม้ในสภาพแวดล้อมที่มีแรงดันไฟฟ้าสูง รองรับข้อกำหนดการสลับที่มีแรงดันไฟฟ้าสูงและกระแสสูงอยู่ร่วมกัน
ประสิทธิภาพการแยกที่เชื่อถือได้: ใช้เทคโนโลยีรีดสวิตช์เพื่อให้การแยกสัญญาณที่ดีเยี่ยม ทำให้มั่นใจในความปลอดภัยของระบบควบคุม

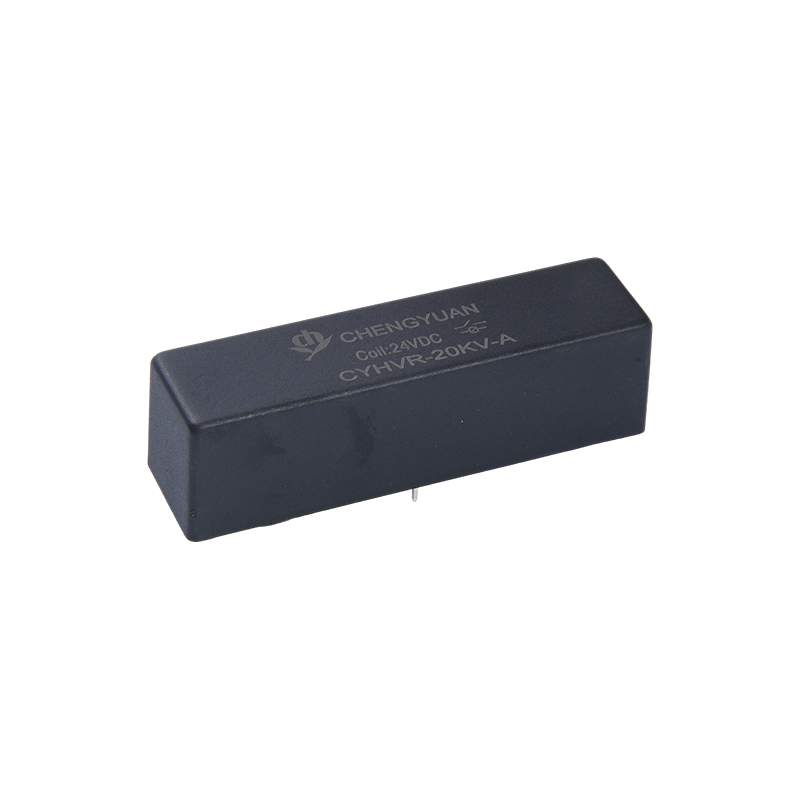

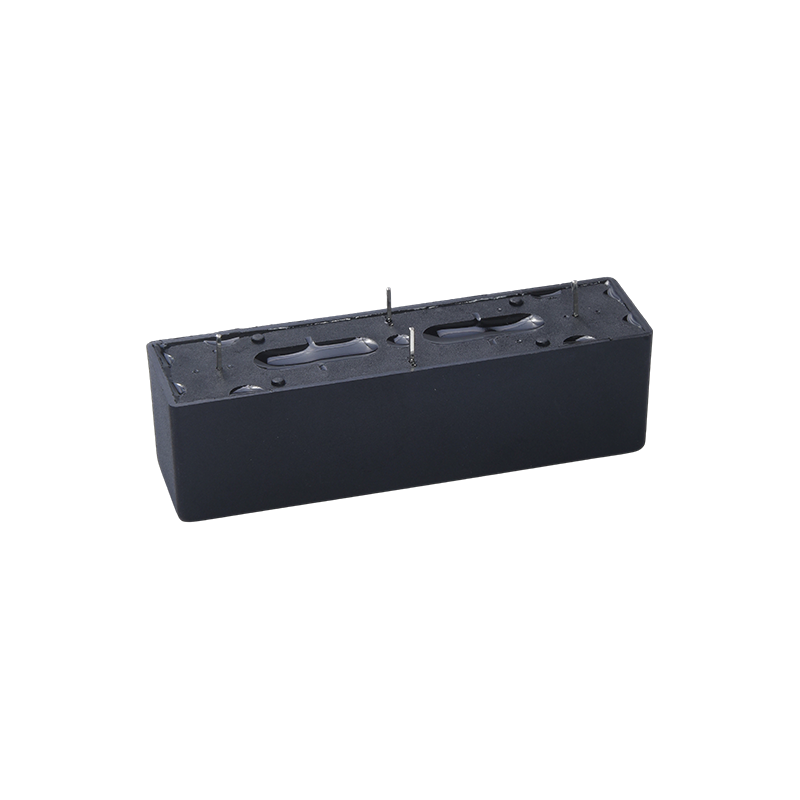

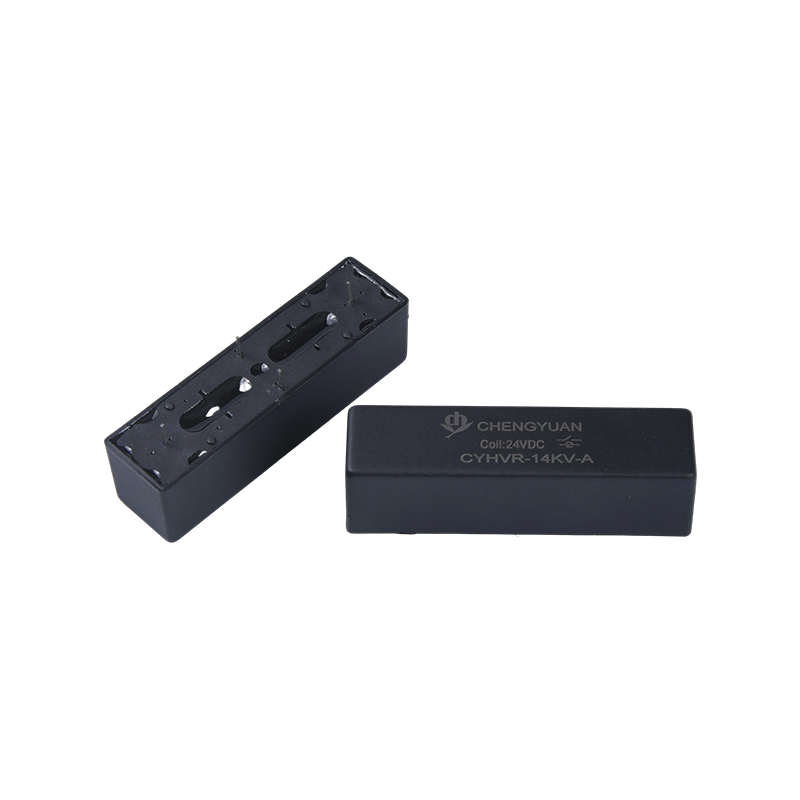

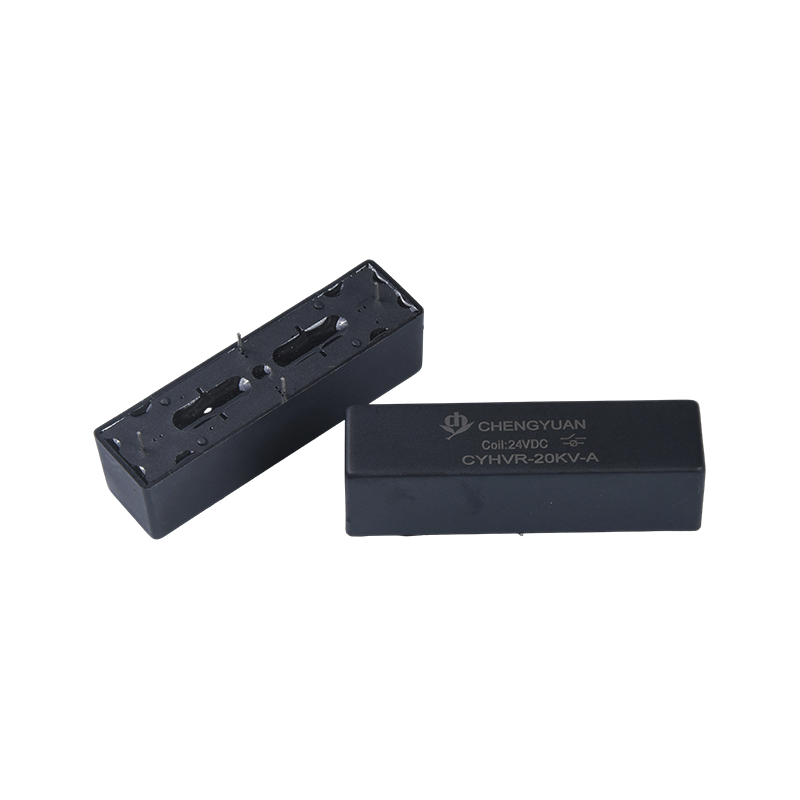

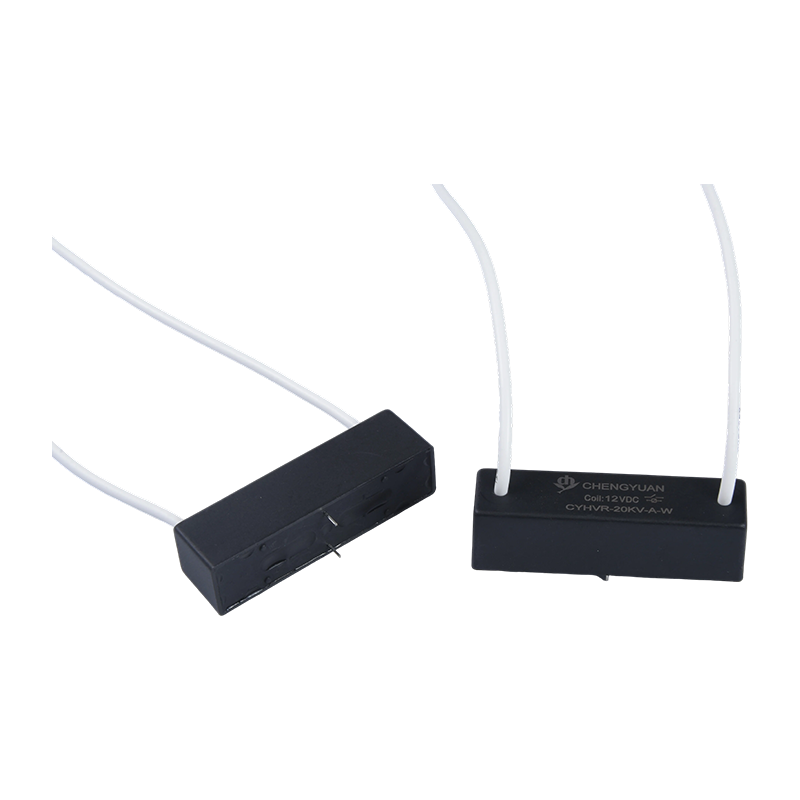

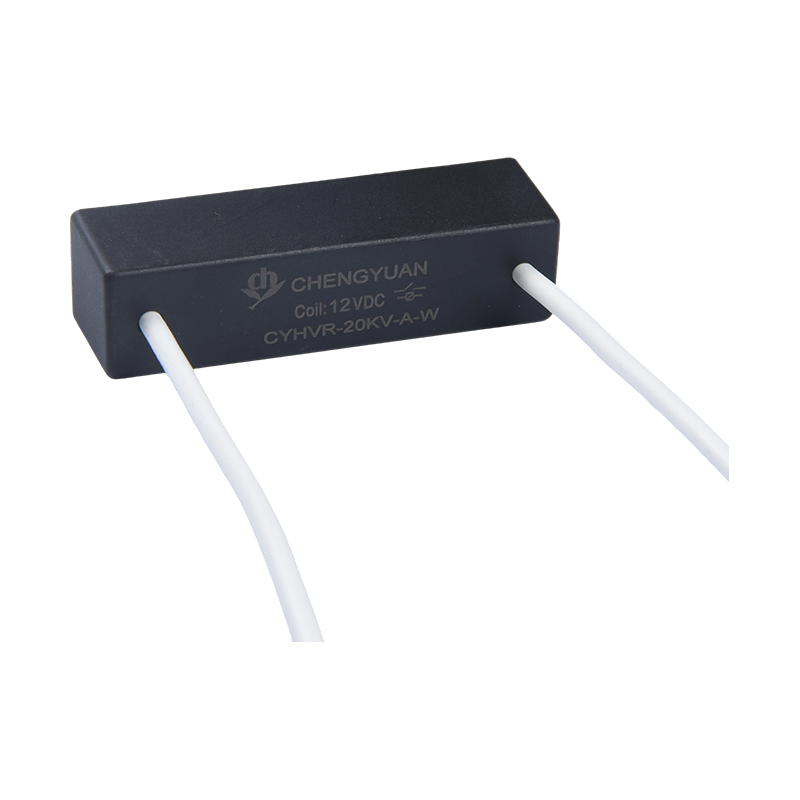

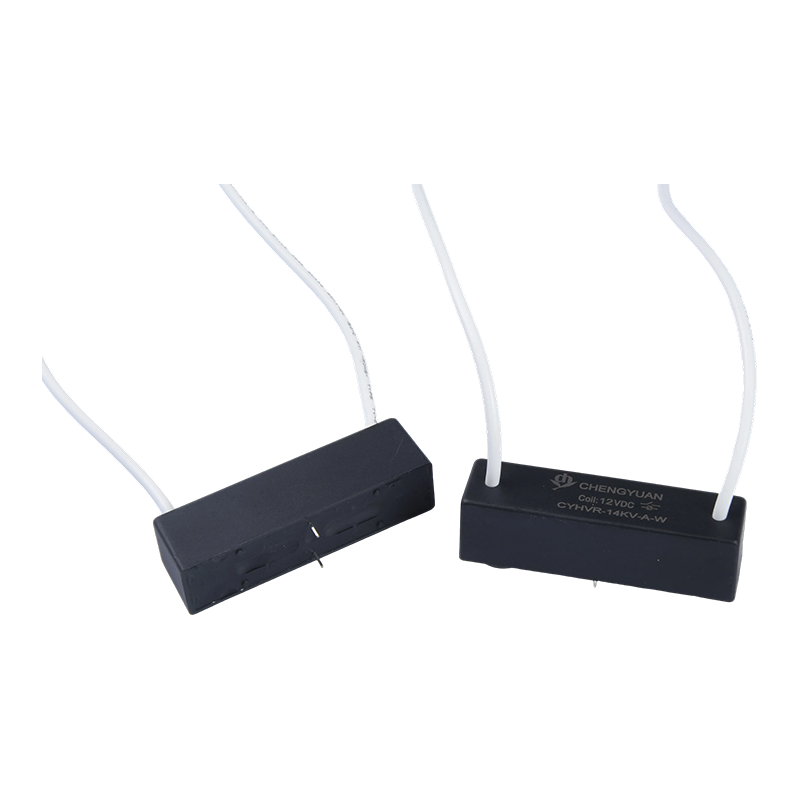

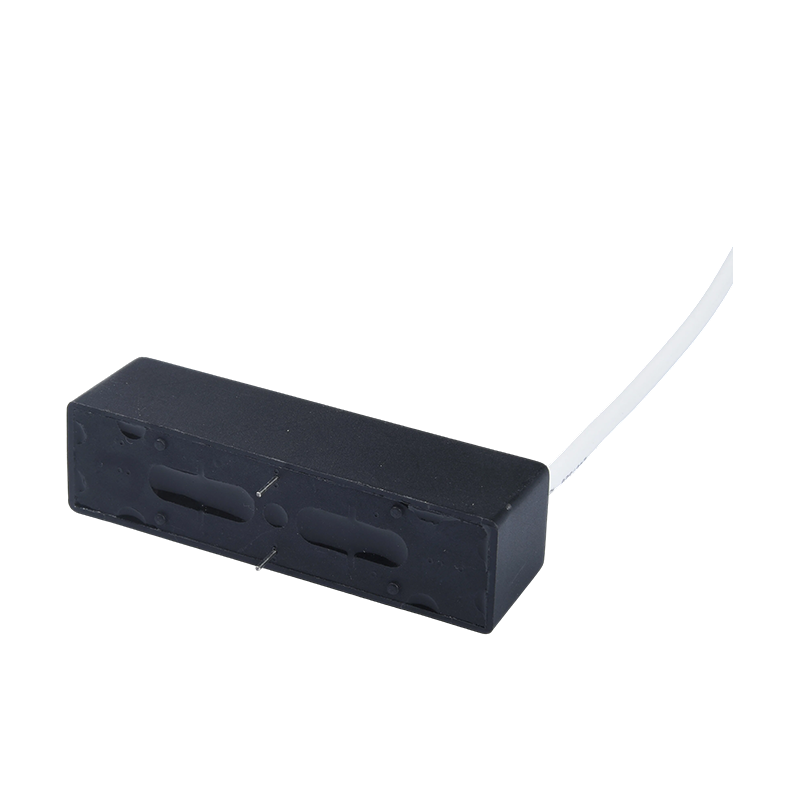

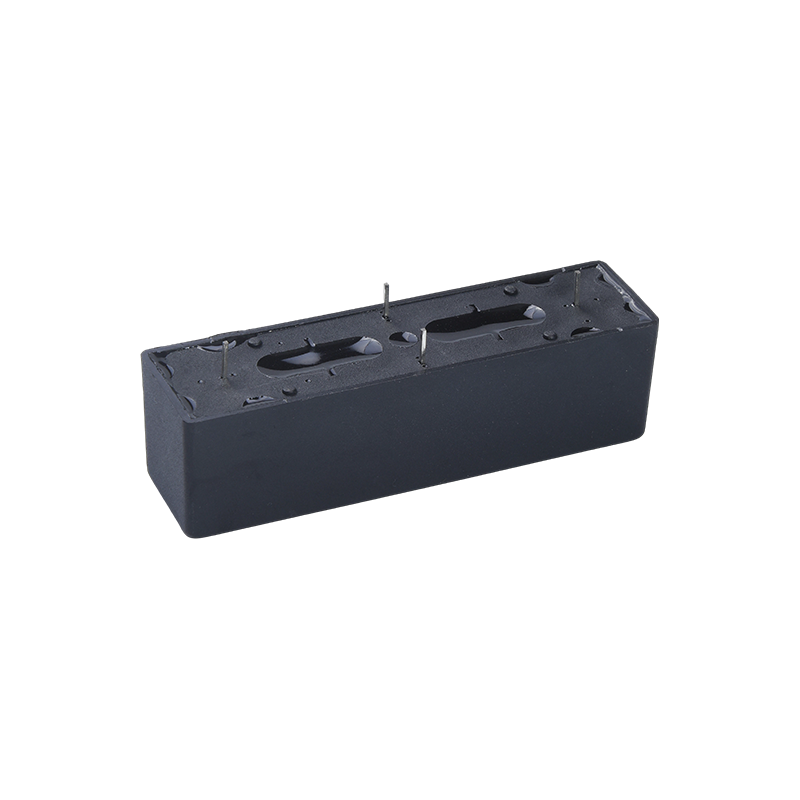

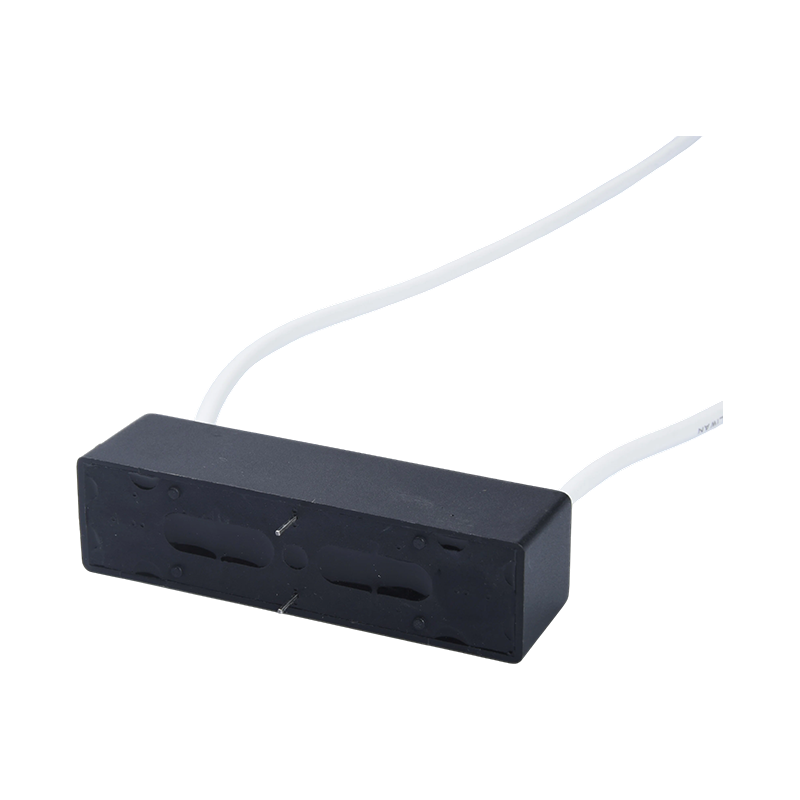

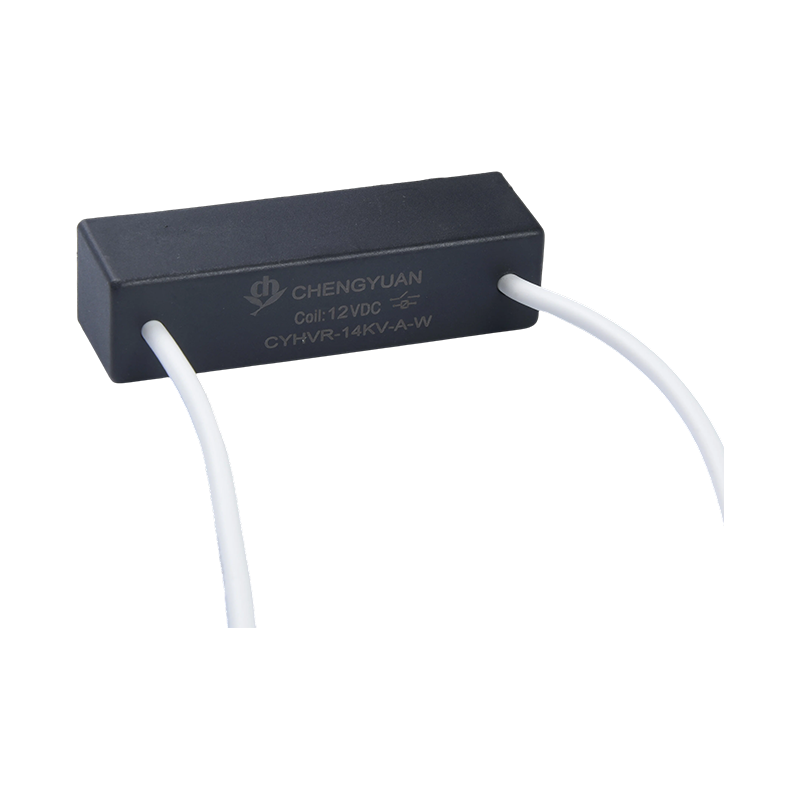

ตัวเลือกการติดตั้งที่ยืดหยุ่น: มีให้เลือกสองรูปแบบ: ประเภท PCB และ PCB แบบสายไฟ ปรับให้เข้ากับโครงร่างแผงวงจรที่แตกต่างกันและข้อกำหนดระยะห่างตามผิวฉนวนไฟฟ้าแรงสูง
ช่วงแรงดันไฟฟ้าคอยล์กว้าง: ช่วงแรงดันไฟฟ้าคอยล์ตั้งแต่ 5VDC ถึง 24VDC ช่วยให้เข้ากันได้กับวงจรควบคุมมาตรฐาน
การใช้งานทั่วไป:
ระบบพลังงานใหม่: ใช้ในอินเวอร์เตอร์พลังงานแสงอาทิตย์ (PV) และระบบกักเก็บพลังงานสำหรับการสลับบัสบาร์ไฟฟ้าแรงสูง DC และควบคุมการชาร์จและการคายประจุ
อุปกรณ์ทดสอบไฟฟ้าแรงสูง: ทำหน้าที่เป็นส่วนประกอบสวิตชิ่งหลักในเครื่องทดสอบไฟฟ้าแรงสูงสำหรับการทดสอบการทนต่อแรงดันไฟฟ้าและการตรวจจับฉนวน
อิเล็กทรอนิกส์กำลัง: ให้การป้องกันและควบคุมวงจรอัตโนมัติในตัวแปลงไฟฟ้าแรงสูง
การบินและอวกาศ: เหมาะสำหรับวงจรควบคุมไฟฟ้าแรงสูงในอุปกรณ์การบินที่ตรงตามมาตรฐานความปลอดภัยที่เข้มงวด
การควบคุมแรงดันไฟฟ้าสูงทางอุตสาหกรรม: ใช้ในระบบอัตโนมัติทางอุตสาหกรรมสำหรับการป้องกันอุปกรณ์ไฟฟ้าแรงสูงและการควบคุมการสลับวงจร
| ติดต่อเรตติ้ง |
| ติดต่อจัด | 1 แบบฟอร์ม A 1 แบบฟอร์ม B |
| ติดต่อเรตติ้ง | 50W |
| แรงดันไฟฟ้าสวิตชิ่งสูงสุด (DC หรือ AC PEAK) สูงสุด | DC.7.5KV, |
| แรงดันพังทลายต่ำสุด | ดีซี.10KV |
| Max.การสลับกระแส | 2.0A |
| สูงสุด พกกระแส | 3.0A |
| อายุการใช้งาน | ไฟฟ้า | DC.10000V-1mA 0.5X106 การทำงานขั้นต่ำ (RL) |
| เครื่องกล | 1*108 การดำเนินงานขั้นต่ำ (RL) |
| พารามิเตอร์คอยล์ (23℃) |
| แรงดันไฟฟ้าคอยล์ (VDC) | คอยล์ ความต้านทาน Ω±10% | กระแสไฟปกติ(mA) | ปล่อยแรงดันไฟฟ้า VDC(ต่ำสุด) (10% ของแรงดันไฟฟ้าที่กำหนด) | รับแรงดันไฟฟ้า VDC (สูงสุด) (80% ของแรงดันไฟฟ้าที่กำหนด) |
| เรตติ้ง | สูงสุด |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
ข้อควรระวัง:1 การใช้แรงดันไฟฟ้าของคอยล์ที่น้อยกว่าแรงดันไฟฟ้าของคอยล์ที่กำหนดจะส่งผลต่อการทำงานของรีเลย์
2. แรงดันไฟฟ้ารับและปล่อยมีไว้เพื่อการทดสอบเท่านั้น และไม่ควรใช้เป็นเกณฑ์การออกแบบ
| สภาพการทำงาน |
| ติดต่อต้านทาน | 150mΩ |
| แรงดันพังทลาย | เปิดรายชื่อติดต่อ | ดีซี10เควี |
| ติดต่อกับ COIL | ดีซี20เควี |
| ความต้านทานของฉนวน | เปิดผู้ติดต่อ | เปิดผู้ติดต่อ 1X109ΩMIN (DC.100V) |
| ติดต่อกับ COIL | หน้าสัมผัสคอยล์ 1X109ΩMIN.(DC.100V) |
| ความจุไฟฟ้าเคลื่อนที่ | สูงสุด 2.0pF |
| เวลาดำเนินการ | 4.0มิลลิวินาที |
| เวลาวางจำหน่าย | 2.0มิลลิวินาที |
| การสั่นสะเทือน | 20G(0~55Hz.1.5มม.) |
| ช็อก | 30G(11mS,1/2คลื่นซิน) |
| อุณหภูมิในการทำงาน | -20°C- 70°C |
| อุณหภูมิการเก็บรักษา | -35 ℃ - 90 ℃ |
| อุณหภูมิการบัดกรี | 5 วินาที สูงสุด 260 ℃ |

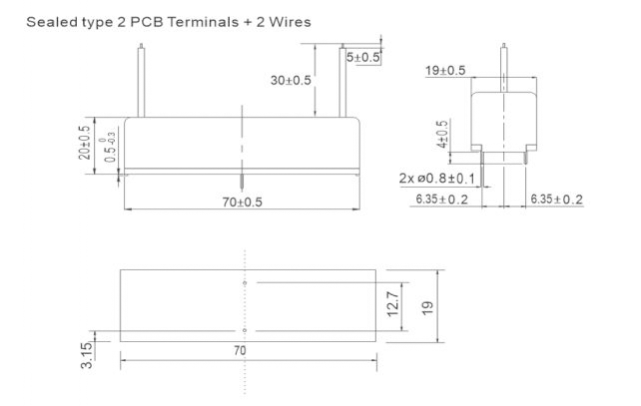

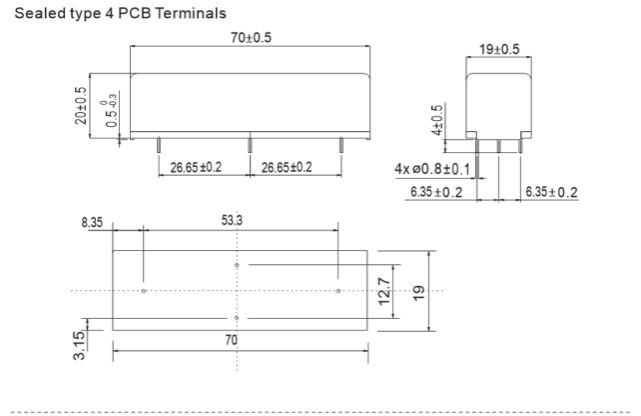

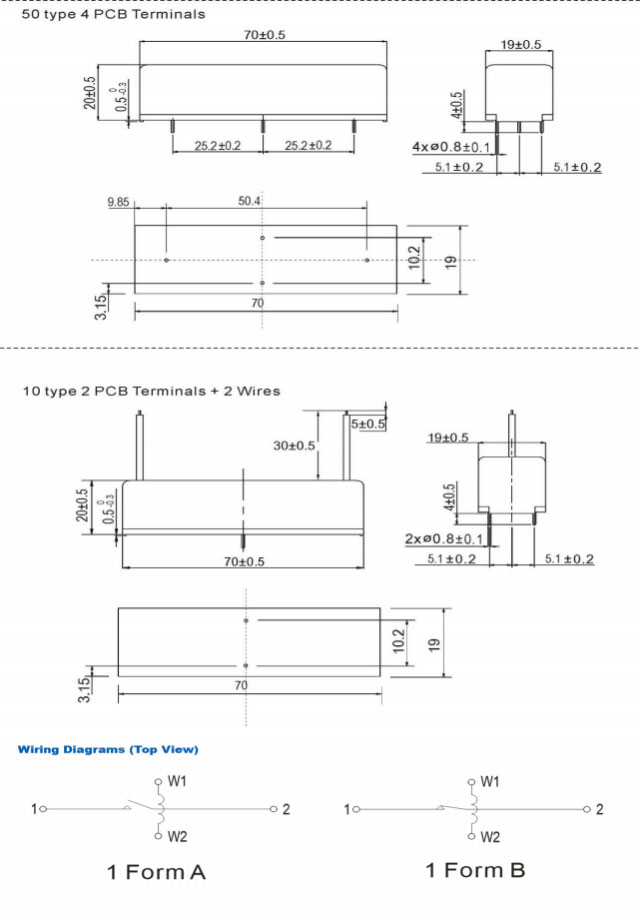

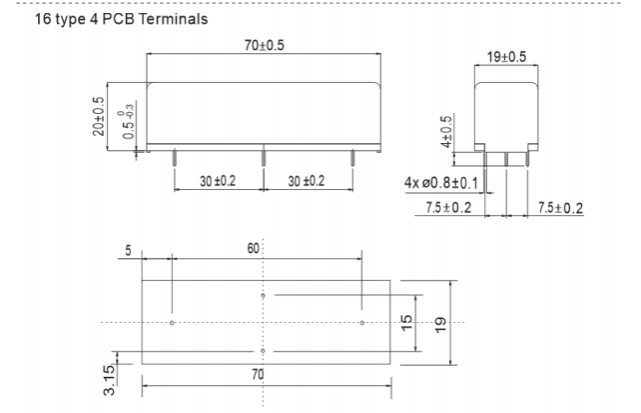

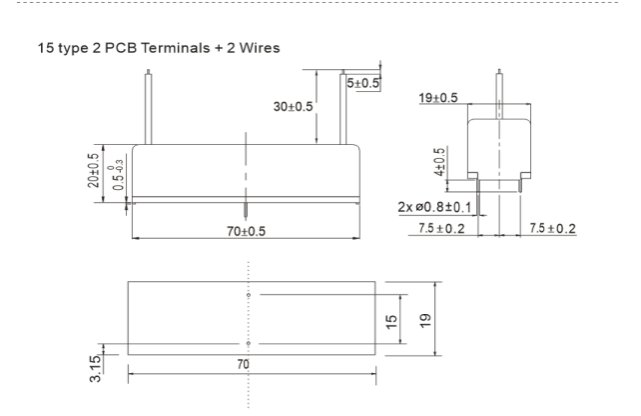

ขนาด(มม./นิ้ว)
| ข้อมูลการสั่งซื้อ |
| CYHVR- 12 - A - 14K - W - 15 1 2 3 4 5 6 |
| 1 หมายเลขศิลปะ: CYHVR 2, แรงดันไฟฟ้าคอยล์ (V): DC: 12,24 3 แบบฟอร์มการติดต่อ:A: เปิดปกติ B: ปิดปกติ 4, แรงดันพังทลายต่ำสุด: DC:10 KV 5, ประเภทเทอร์มินัล: NIL: ประเภท PCB, W: ลวด PCB 6. ระยะทางเทอร์มินัล: NIL: ประเภทปิดผนึก, 15: 15 ประเภท, 16:16 ประเภท, 10:10 ประเภท, 50:50 ประเภท |
1. แรงดันพังทลายคือ DC.15KV
2, ประเภท PCB, ประเภทลวด PCB
| ติดต่อเรตติ้ง |
| ติดต่อจัด | 1 แบบฟอร์ม A 1 แบบฟอร์ม B |
| ติดต่อเรตติ้ง | 50W |
| แรงดันไฟฟ้าสวิตชิ่งสูงสุด (DC หรือ AC PEAK) สูงสุด | DC.10KV, |
| แรงดันพังทลายต่ำสุด | ดี.ซี. 15เควี |
| Max.การสลับกระแส | 2.0A |
| สูงสุด พกกระแส | 3.0A |
| อายุการใช้งาน | ไฟฟ้า | DC.10000V-1mA 0.5X106 การทำงานขั้นต่ำ(R. L.) |
| เครื่องกล | 1*108 การดำเนินงานขั้นต่ำ (RL) |
