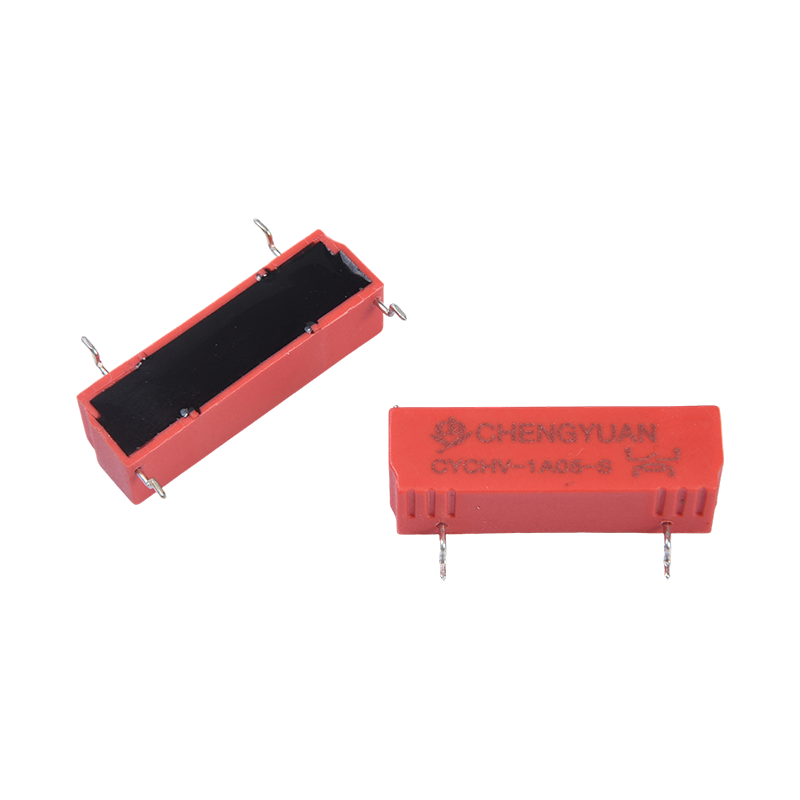

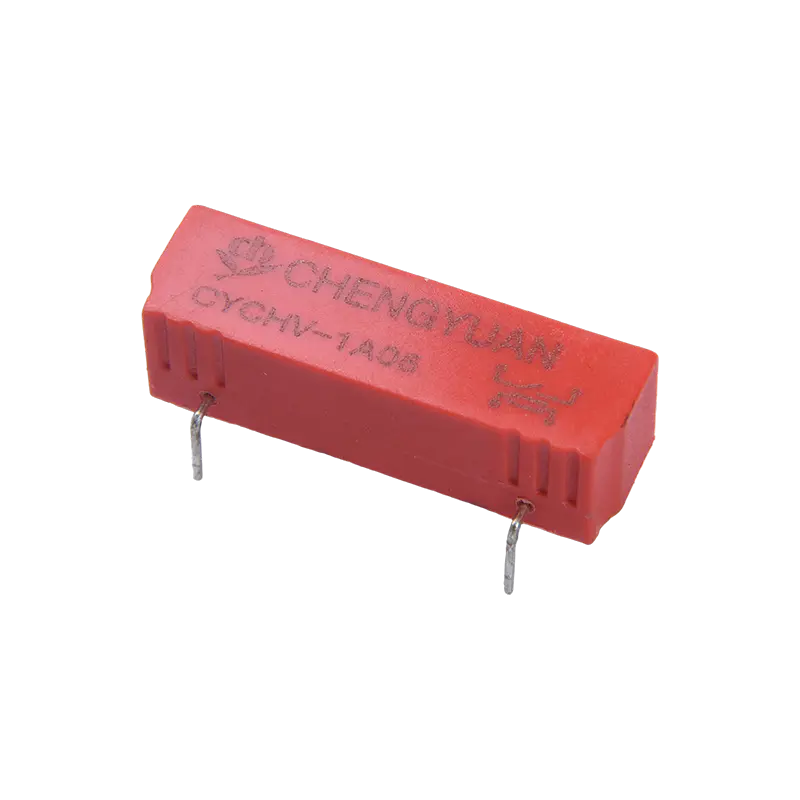

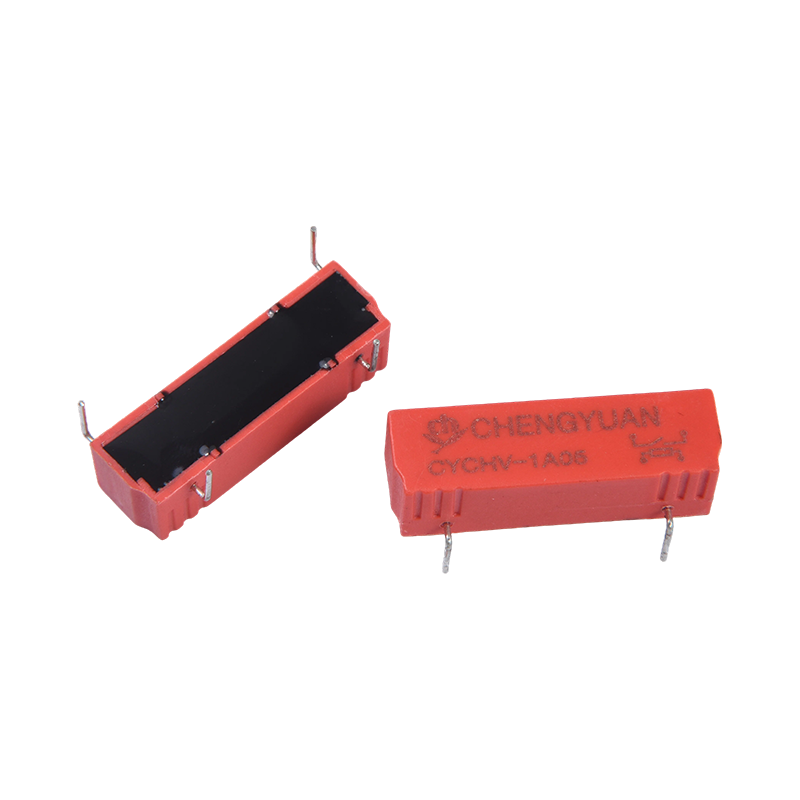

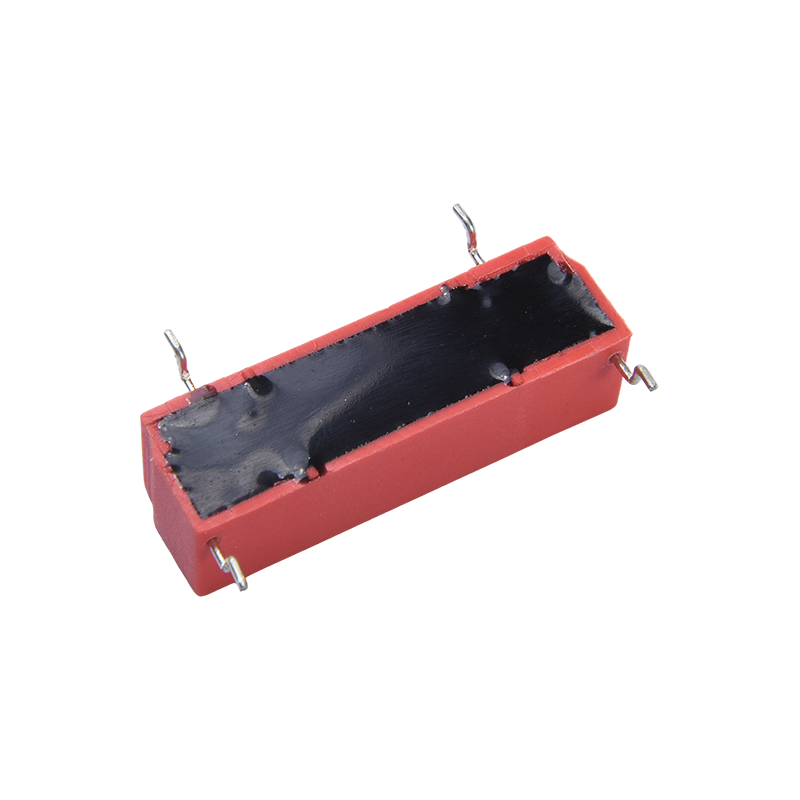

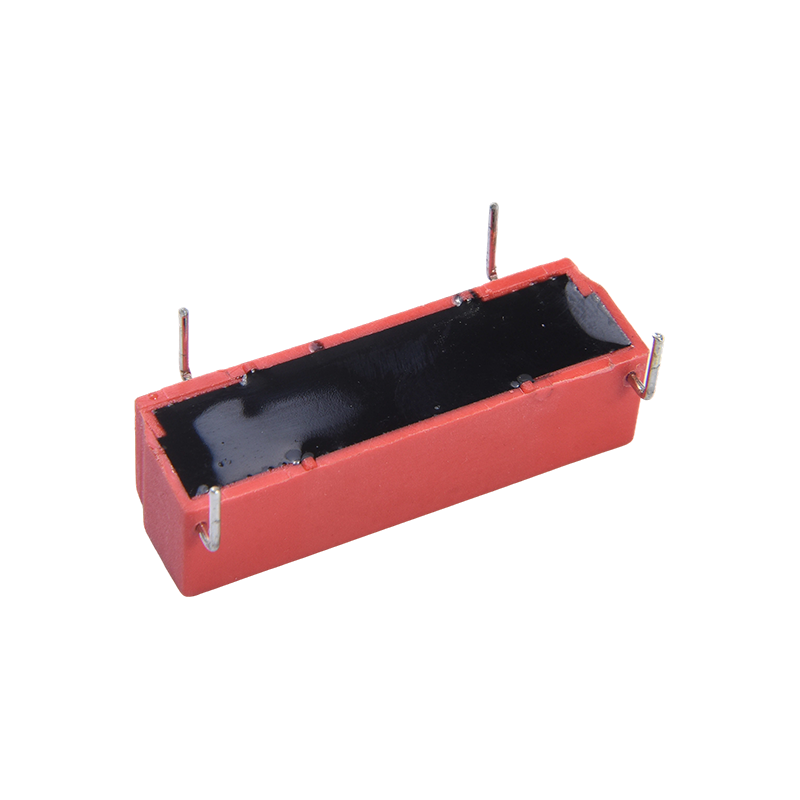

I. โครงสร้างผลิตภัณฑ์และคุณลักษณะการติดตั้ง
1. โครงสร้างหลัก: ใช้โครงสร้างสวิตช์กกแม่เหล็กแบบหลอดแก้วปิดผนึก โดยใช้สนามแม่เหล็กเพื่อควบคุมการทำงานของสวิตช์กก ทำให้สามารถแยกวงจรไฟฟ้าแรงสูงและแรงต่ำได้อย่างมีประสิทธิภาพ
2. การออกแบบขนาดเล็ก: ขนาดกะทัดรัด เหมาะสำหรับการติดตั้ง PCB ประหยัดพื้นที่การติดตั้งภายใน และอำนวยความสะดวกในการจัดวางที่มีความหนาแน่นสูง
3. ความเสถียรด้านประสิทธิภาพ: มีความไวสูง อายุการใช้งานเชิงกลยาวนาน และทนทานต่อการรบกวนจากสิ่งแวดล้อม ทำให้มั่นใจได้ถึงการทำงานที่มั่นคงภายใต้สภาพการทำงานที่ซับซ้อน
ครั้งที่สอง ฟังก์ชันหลักและสถานการณ์ที่เกี่ยวข้อง
1. ฟังก์ชันหลัก: ให้การแยก การสวิตช์ และการควบคุมวงจรไฟฟ้าแรงสูง ในขณะเดียวกันก็ให้การตรวจจับสัญญาณ การควบคุมการใช้พลังงานต่ำ และฟังก์ชันการสลับความน่าเชื่อถือสูง เหมาะสำหรับการใช้งานที่ป้องกันการระเบิด/ป้องกันความชื้น
2. สนามพลังงานใหม่: ใช้ได้กับการตรวจจับฉนวนและระบบการจัดการกระแสไฟฟ้าในยานพาหนะไฟฟ้า เสาชาร์จ อินเวอร์เตอร์ อุปกรณ์กักเก็บพลังงาน ฯลฯ
3. สาขาการทดสอบและเครื่องมือวัด: ใช้ในการใช้งานแยกไฟฟ้าแรงสูงสำหรับเครื่องมือ อุปกรณ์ไฟฟ้าแรงสูง และสาขาการทดสอบอื่น ๆ
4. สถานการณ์ไฟฟ้าแรงสูงอื่นๆ: เหมาะสำหรับอุปกรณ์ทดสอบอัตโนมัติ (ATE), อุปกรณ์ทางการแพทย์, เซลล์แสงอาทิตย์, สถานีฐาน และการใช้งานอื่นๆ ที่ต้องการการแยกแรงดันไฟฟ้าสูงและการสลับที่เชื่อถือได้ IV. การใช้ข้อได้เปรียบหลัก
1. ความต้านทานไฟฟ้าแรงสูงพิเศษ: ลักษณะฉนวนที่ดีเยี่ยมและแรงดันไฟฟ้าที่เหนือกว่าทนทานต่อประสิทธิภาพระหว่างหน้าสัมผัสและขดลวดทำให้มั่นใจได้ว่าการทำงานที่ปลอดภัยในสภาพแวดล้อมไฟฟ้าแรงสูง
2. การย่อขนาดและความเข้ากันได้ของแรงดันไฟฟ้าสูง: บรรลุความสามารถในการสลับไฟฟ้าแรงสูงในขนาดกะทัดรัด ตอบสนองความต้องการสองประการในการย่อขนาดอุปกรณ์และการควบคุมแรงดันไฟฟ้าสูง
3. การใช้งานที่หลากหลาย: ครอบคลุมการใช้งานด้านไฟฟ้าแรงสูงหลายสาขา เช่น พลังงานใหม่ เครื่องมือทดสอบ อุปกรณ์ทางการแพทย์ และการสื่อสาร ซึ่งให้ความคล่องตัวสูง
4. อายุการใช้งานยาวนานและความน่าเชื่อถือสูง: อายุการใช้งานเชิงกลยาวนาน ความไวสูงและการรับรองที่เชื่อถือได้ช่วยลดต้นทุนการบำรุงรักษาอุปกรณ์และความเสี่ยงจากความล้มเหลว
| ข้อมูลการติดต่อ |
| ประเภท | ไซชวี |
| วัสดุหน้าสัมผัส | โลหะผสมโรเดียม |
| ติดต่อจัด | 1เอ |
| ความต้านทานต่อการสัมผัส | สูงสุด ≤ 150 mΩ (ที่ 1เอ 16VDC) |
| โหลดพิกัด (โหลดตัวต้านทาน) | 10mA 1500VDC/ 15mA 1000VDC / 1A 30VDC |
| สูงสุด การสลับกระแส | 1เอ |
| สูงสุด แรงดันไฟฟ้าสลับ | 1500VAC/1000VDC |
| สูงสุด แบกกระแส | 2.5A |
| ลักษณะ |
| เวลาใช้งาน (ที่พิกัดแรงดันไฟฟ้าคอยล์) | สูงสุด ≤ 1.5ms |
| เวลาวางจำหน่าย | สูงสุด ≤ 0.5ms |
| ความต้านทานของฉนวน | ขั้นต่ำ 10,000MΩ (ที่ 100VDC, RH <45%) |
| ความเป็นฉนวน | ระหว่างหน้าสัมผัสแบบเปิด: Standard3000VDC ชนิดแรงดันสูง 3500VDC |
| ระหว่างขดลวดและหน้าสัมผัส: 7000VDC |
| ความต้านทานการสั่นสะเทือน | 10-55เฮิร์ต,20ก |
| ทนต่อแรงกระแทก | คลื่นไซน์ครึ่ง 1/2, 11ms, 3 แกน, 30G |
| ความอดทน | ความทนทานทางกลไก (10800ops./h) | 100000000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| ความทนทานทางไฟฟ้า (360ops./ชม.) | 100,000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| อุณหภูมิแวดล้อม | -40°C~ 105°C |
| น้ำหนัก | ประมาณ 4.5g |
| ข้อมูลคอยล์ (ที่ 20 ℃) |
| ที่กำหนด แรงดันไฟฟ้า (วีดีซี) | ที่กำหนด ปฏิบัติการ ปัจจุบัน ±10%(มิลลิแอมป์) | ความต้านทานของคอยล์ ±10%(Ω) | ที่กำหนด operating อำนาจ | ใช้งานแรงดันไฟฟ้า (สูงสุด) | ปล่อยแรงดันไฟฟ้า (ขั้นต่ำ) | สูงสุด แรงดันไฟฟ้าที่อนุญาต |
| 5 | 40 | 120 | 0.2 | 75% ของที่ระบุ แรงดันไฟฟ้า | 5% ของเล็กน้อย แรงดันไฟฟ้า | 130% ของแรงดันไฟฟ้าที่กำหนด |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
ข้อมูลที่แสดงด้านบนเป็นค่าเริ่มต้น อย่าใช้แรงดันไฟฟ้าสูงสุดที่อนุญาตบนคอยล์นานกว่า 10 นาที เพื่อหลีกเลี่ยงไม่ให้คอยล์ร้อนเกินไป

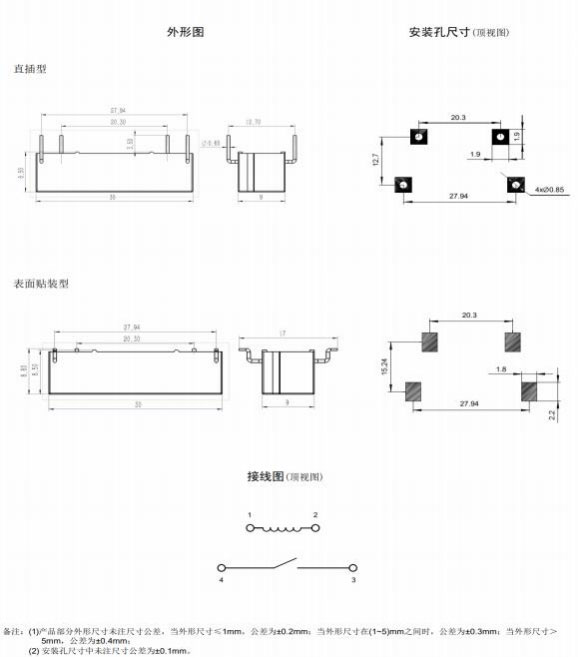

ขนาดเค้าร่าง, แผนภาพการเดินสายไฟ, โครงร่าง PCB (หน่วย: มม.)
ข้อมูลการสั่งซื้อ
CYCHV - 1 - 12VDC - S - XX
1 2 3 4 5 6
1：ประเภท：CYCHV
2: จำนวนเสา: 1-1 เสา
3: การจัดเตรียมการติดต่อ: A จาก A
4: แรงดันไฟฟ้าที่กำหนด: 5,12,24VDC
5： รูปแบบการติดตั้ง：(THT) ; เอส （ SMT)
6: พารามิเตอร์พิเศษ: ไม่มี-ประเภทมาตรฐาน
ตัวอักษรหรือตัวเลข-ข้อกำหนดพิเศษ
ข้อจำกัดความรับผิดชอบ: ข้อมูลจำเพาะมีไว้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
เราไม่สามารถประเมินประสิทธิภาพและพารามิเตอร์ทั้งหมดสำหรับทุกแอปพลิเคชันที่เป็นไปได้ ดังนั้น ผู้ใช้ควรอยู่ในตำแหน่งที่ถูกต้องในการเลือก
ผลิตภัณฑ์ที่เหมาะกับการใช้งานของตนเอง สำหรับรีเลย์แบบปิดผนึก หลังจากติดตั้งและทำความสะอาด โปรดเปิดรูระบายอากาศในกล่องก่อนใช้งาน หากมีข้อสงสัยใดๆ โปรดติดต่อ Chengyuan เพื่อขอรับบริการด้านเทคนิค อย่างไรก็ตาม เป็นความรับผิดชอบของผู้ใช้ในการพิจารณาว่าควรใช้ผลิตภัณฑ์ใด
