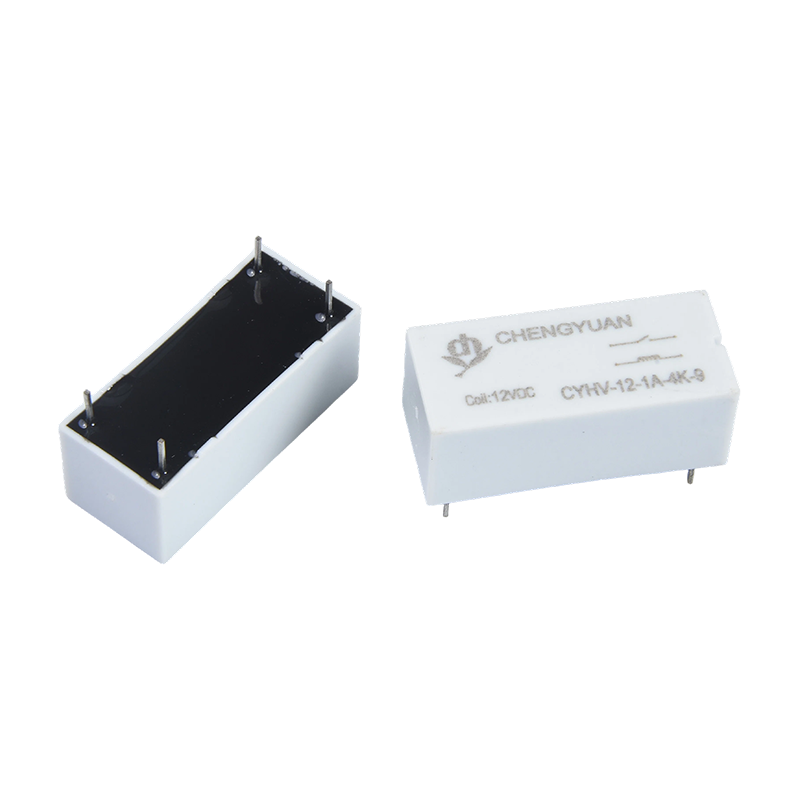

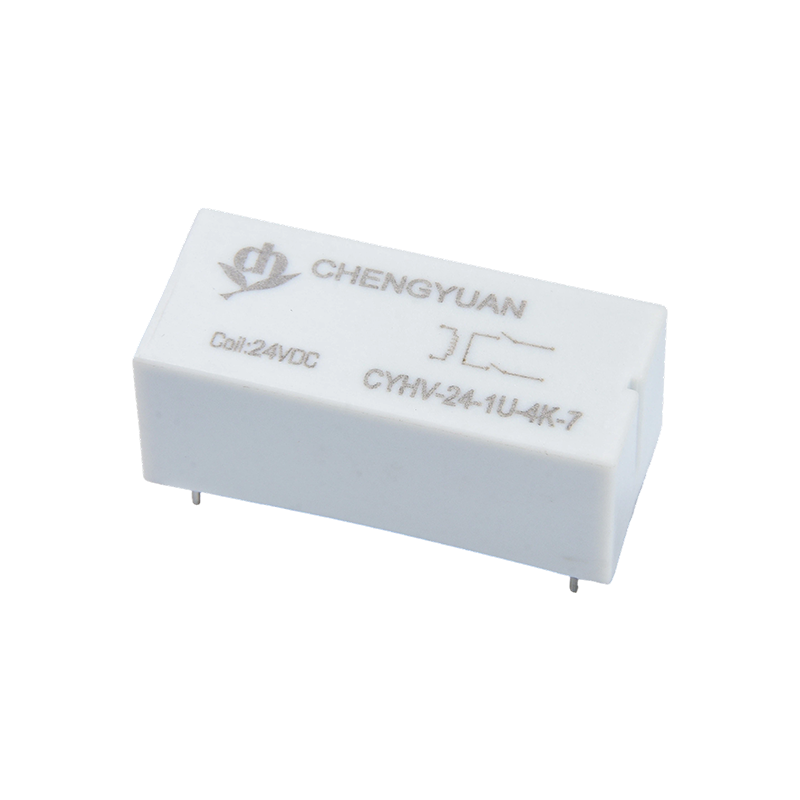

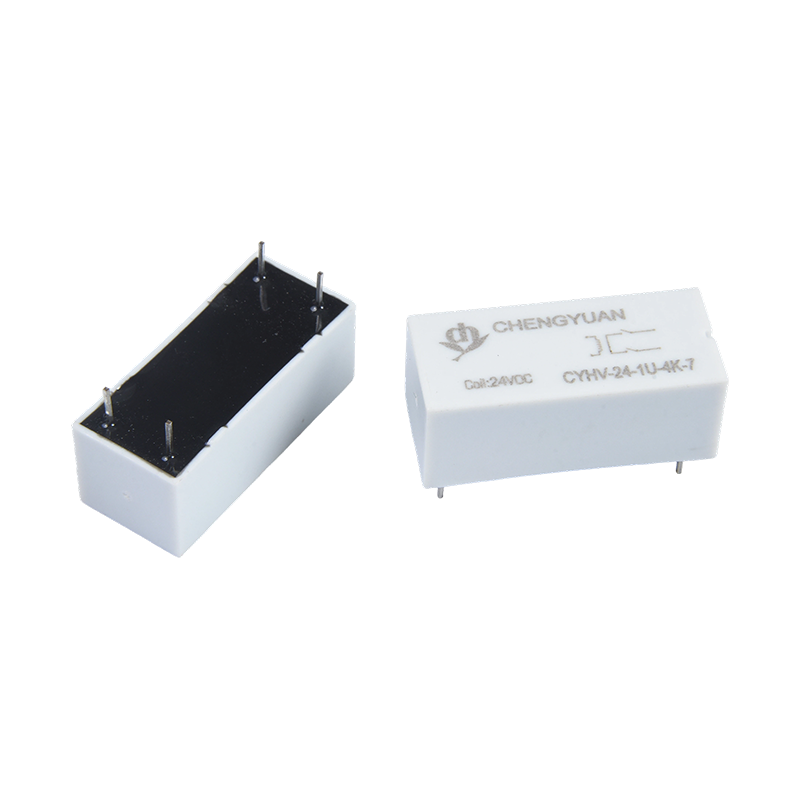

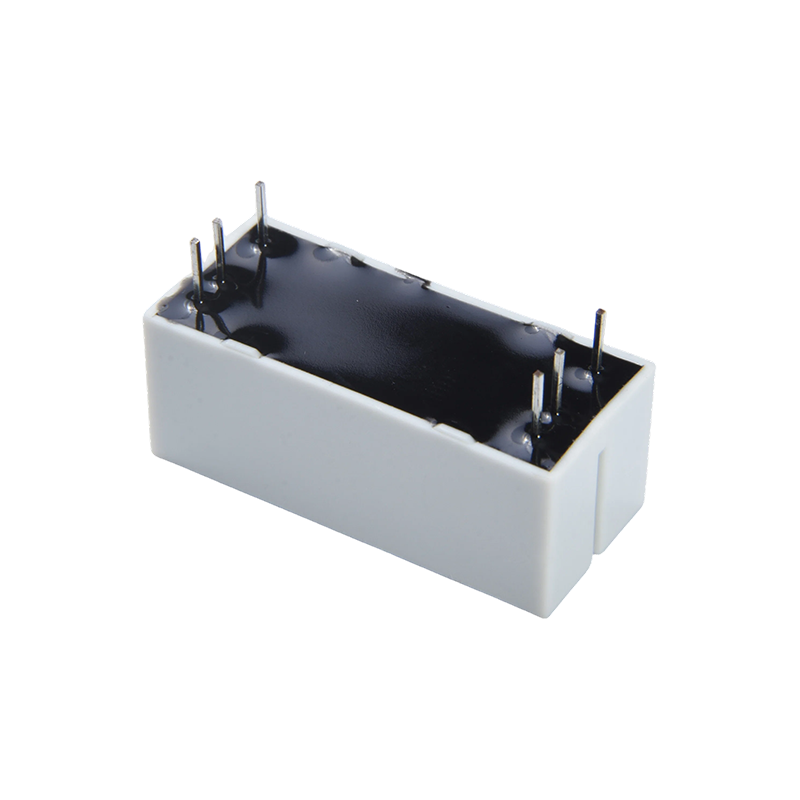

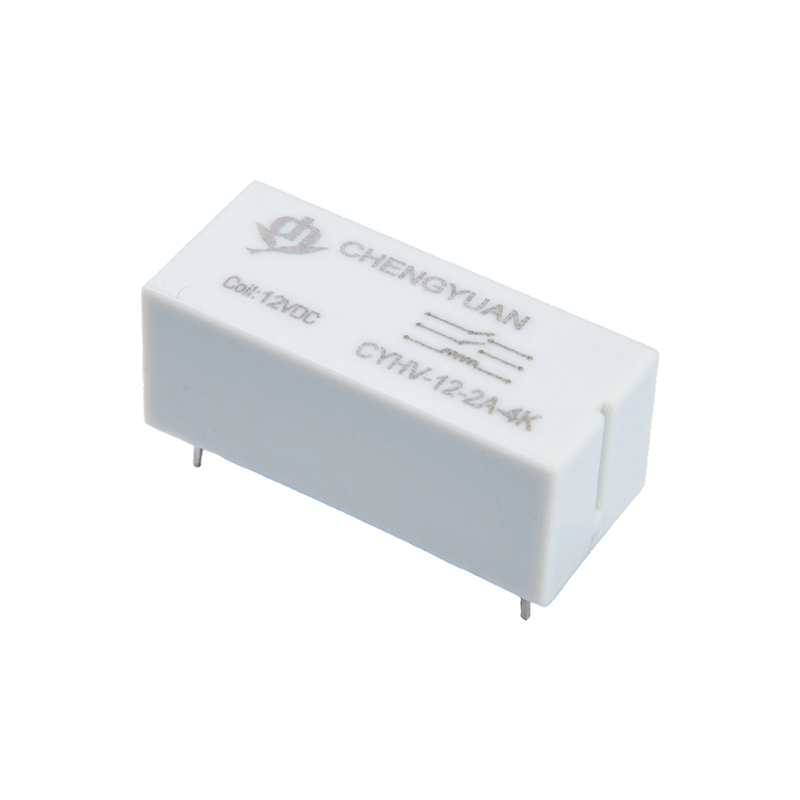

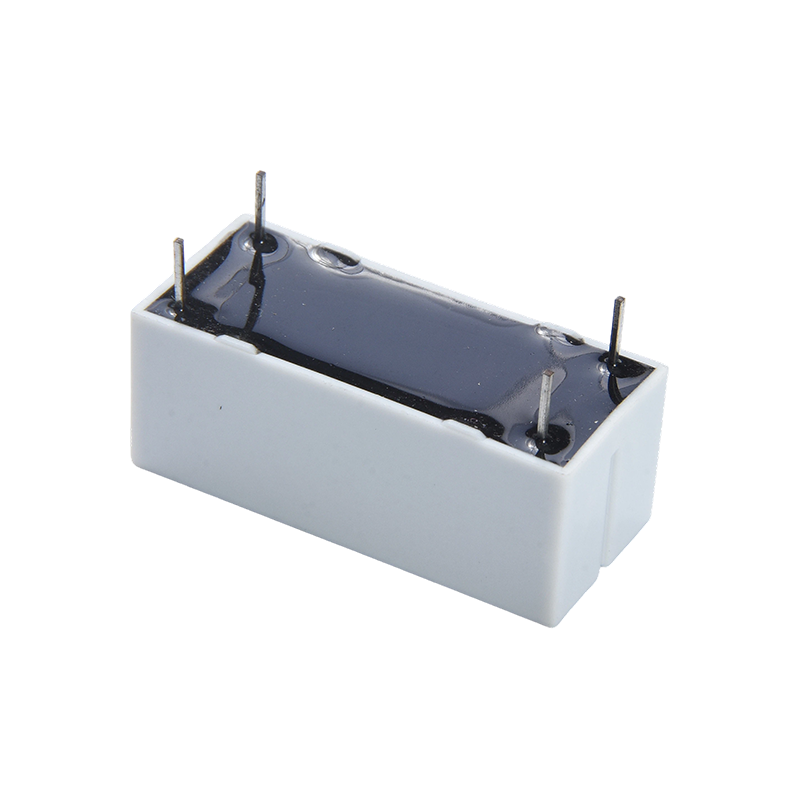

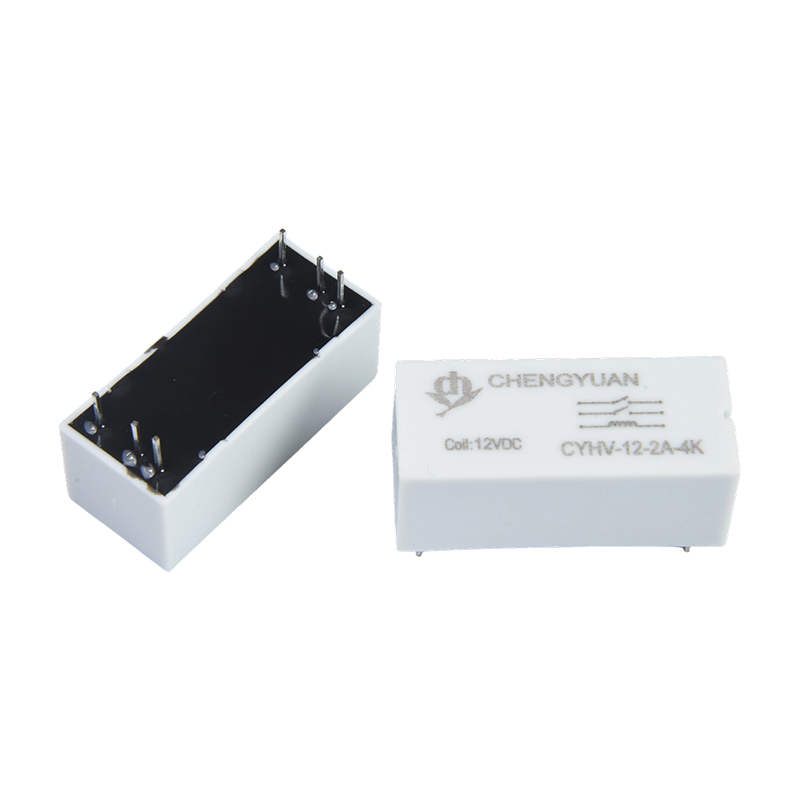

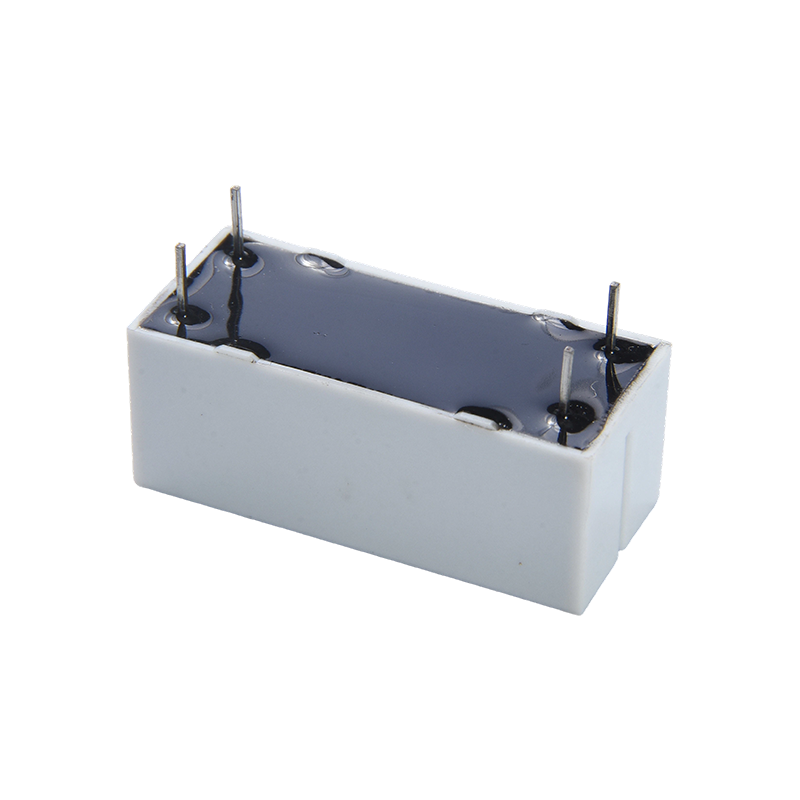

ข้อดีของผลิตภัณฑ์:
การแยกแรงดันไฟฟ้าสูงพิเศษ: ทนต่อแรงดันไฟฟ้าระหว่างหน้าสัมผัสสูงถึง 6000V ให้ความสามารถในการแยกแรงดันไฟฟ้าสูงที่ยอดเยี่ยมสำหรับรีเลย์ระดับ PCB ปิดกั้นสัญญาณรบกวนไฟฟ้าแรงสูงได้อย่างมีประสิทธิภาพ
การสลับกระแสไฟต่ำแรงดันสูง: ได้รับการปรับให้เหมาะสมสำหรับการสลับกระแสอ่อนภายใต้แรงดันไฟฟ้าสูง (เช่น 10mA @ 1500VDC) หรือกระแสทั่วไปภายใต้แรงดันไฟฟ้าต่ำ (เช่น 1A @ 30VDC) โดยมีช่วงการใช้งานที่กำหนดไว้อย่างชัดเจน
โครงสร้างอายุการใช้งานยาวนานแบบปิดผนึก: สวิตช์กกถูกปิดผนึกด้วยก๊าซเฉื่อย โดยไม่มีชิ้นส่วนที่สึกหรอเคลื่อนไหว ส่งผลให้มีอายุการใช้งานเชิงกลยาวนานมาก และต้านทานต่อฝุ่นและความชื้นในสิ่งแวดล้อม
คุณสมบัติที่สำคัญ:
ข้อมูลจำเพาะโหลดหลายระดับ: รองรับเงื่อนไขโหลดต่างๆ: 10mA/1500VDC, 15mA/1000VDC, 1A/30VDC รองรับทั้งสถานการณ์กระแสไฟฟ้ากระแสสลับแรงดันสูงและแรงดันไฟฟ้าต่ำทั่วไป
ขดลวดความไวสูง: การใช้พลังงานขับเคลื่อนคอยล์ต่ำ เข้ากันได้กับสัญญาณควบคุมแรงดันต่ำ 3-24VDC ขับเคลื่อนได้อย่างง่ายดายด้วยวงจรรวมโดยตรง
การติดตั้ง PCB ขนาดกะทัดรัด: การออกแบบแพ็คเกจขนาดเล็ก บัดกรีเข้ากับ PCB โดยตรง ช่วยประหยัดพื้นที่และเหมาะสำหรับเค้าโครงภายในเครื่องมือที่มีความหนาแน่นสูง
การตอบสนองที่รวดเร็ว: การทำงานของสวิตช์รีดอย่างรวดเร็วและเวลาในการสลับสั้น ตรงตามข้อกำหนดด้านเวลาสำหรับการสุ่มตัวอย่างสัญญาณในเครื่องมือวัด
การใช้งานหลัก:
อุปกรณ์ตรวจสอบความปลอดภัย: ใช้ในการสุ่มตัวอย่างสัญญาณไฟฟ้าแรงสูงหรือการสลับวงจรทดสอบในจอภาพฉนวน เครื่องทดสอบแรงดันไฟฟ้า และเครื่องตรวจจับอาร์คข้อบกพร่อง
เครื่องมือที่มีความแม่นยำ: ผสานรวมเข้ากับแหล่งจ่ายไฟ มิเตอร์ และอุปกรณ์สร้างภาพทางการแพทย์ที่มีความแม่นยำสูง (เช่น เครื่องควบคุมเครื่องกำเนิดไฟฟ้าแรงสูงด้วยรังสีเอกซ์) เพื่อให้การแยกสัญญาณไฟฟ้าแรงสูงและการสลับสัญญาณ
การสื่อสารและการควบคุมทางอุตสาหกรรม: ใช้เป็นส่วนประกอบการแยกและสวิตช์ที่เชื่อถือได้ในอินเทอร์เฟซการสื่อสารและโมดูลอินพุตไฟฟ้าแรงสูง PLC ที่ต้องการการแยกสัญญาณที่มีศักยภาพสูง
ระบบพลังงานใหม่: นำไปใช้ในวงจรแยกตัวอย่างแรงดันไฟฟ้าของอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์และระบบจัดการแบตเตอรี่ (BMS)
| ข้อมูลการติดต่อ |
| ประเภท | ซีวายวี |
| วัสดุหน้าสัมผัส | ไฟฟ้า Ir Rh |
| ติดต่อจัด | 1เอ; 2เอ; 1U |
| ความต้านทานต่อการสัมผัส | สูงสุด 1A/2A:150mΩ(ที่ 1A 16VDC) 1U:150mΩ*2 สูงสุด(ที่ 1A 16VDC) |
| โหลดพิกัด (โหลดตัวต้านทาน) | 100W |
| สูงสุด การสลับกระแส | 1A |
| สูงสุด แรงดันไฟฟ้าสลับ | 1,000VDC |
| สูงสุด แบกกระแส | 2.5A |
| ลักษณะ |
| เวลาใช้งาน (ที่พิกัดแรงดันไฟฟ้าคอยล์) | สูงสุด 1ms ( ไม่มีไดโอด) |
| เวลาวางจำหน่าย | สูงสุด 0.3ms ( ไม่มีไดโอด) |
| ความต้านทานของฉนวน | ขั้นต่ำ 100MΩ (ที่ 100VDC) |
| ความเป็นฉนวน | ระหว่างหน้าสัมผัสที่เปิดอยู่ : (1A/2A)4000VAC, (1U)6000VDC |
| ระหว่างคอยล์และหน้าสัมผัส : (1A/2A)4000VAC, (1U)6000VDC |
| ความต้านทานการสั่นสะเทือน | ทำลายล้าง | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| มีประโยชน์ใช้สอย | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| กันกระแทก | มีประโยชน์ใช้สอย | ขั้นต่ำ 10G |
| ทำลายล้าง | ขั้นต่ำ 10G |
| ความอดทน | ความทนทานทางกล (10800ops./ชม.) | 100000000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| ความทนทานทางไฟฟ้า (360ops./ชม.) | 1000000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| อุณหภูมิโดยรอบ | -10°C~ 65°C(ไม่มีการควบแน่น) |
| น้ำหนัก | ประมาณ 10กรัม |
| ข้อมูลคอยล์ (ที่ 20 ℃) |
| ที่กำหนด แรงดันไฟฟ้า (วีดีซี) | ที่กำหนด ปฏิบัติการ ปัจจุบัน ±10%(มิลลิแอมป์) | ความต้านทานของคอยล์ ±10%(Ω) | ที่กำหนด operating อำนาจ | ใช้งานแรงดันไฟฟ้า (สูงสุด) | ปล่อยแรงดันไฟฟ้า (ขั้นต่ำ) | สูงสุด แรงดันไฟฟ้าที่อนุญาต |
| 5 | 33.3 | 150 | 0.166 | 75% ของที่ระบุ แรงดันไฟฟ้า | 5% ของเล็กน้อย แรงดันไฟฟ้า | 130% ของแรงดันไฟฟ้าที่กำหนด |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
ข้อมูลที่แสดงด้านบนเป็นค่าเริ่มต้น อย่าใช้แรงดันไฟฟ้าสูงสุดที่อนุญาตบนคอยล์นานกว่า 10 นาที เพื่อหลีกเลี่ยงไม่ให้คอยล์ร้อนเกินไป

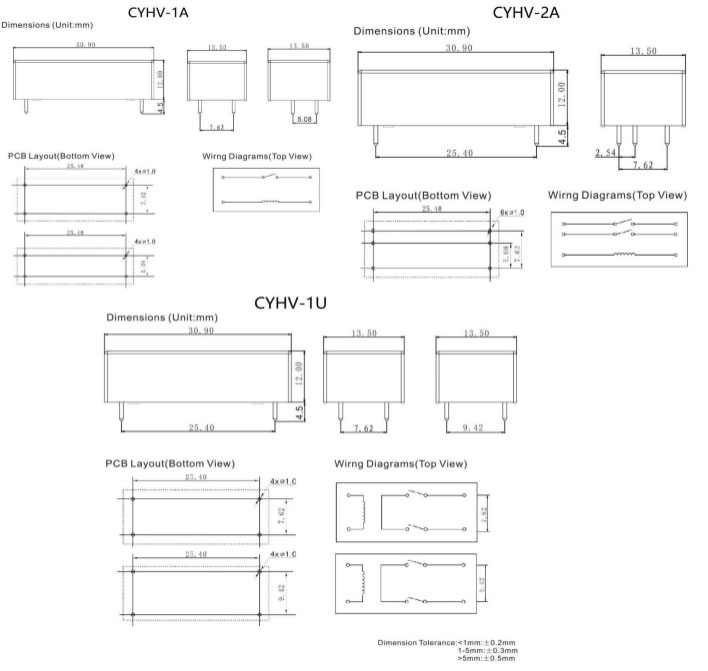

ขนาดเค้าร่าง, แผนภาพการเดินสายไฟ, เค้าโครง PCB (หน่วย: มม.)
ข้อมูลการสั่งซื้อ
CYHV - 1 - 12VDC -7 - XX
1 2 3 4 5 6
1： ประเภท： CYHV
2: จำนวนเสา: 1-1 เสา
3: การจัดเตรียมการติดต่อ: A จาก A ; คุณ จาก คุณ
4: แรงดันไฟฟ้าที่กำหนด: 5,12,24VDC
5： ระยะเดินเท้า：5-5.08 ; 7- 7.62 ; 9 - 9.42
6: พารามิเตอร์พิเศษ: ไม่มี-ประเภทมาตรฐาน
ตัวอักษรหรือตัวเลข-ข้อกำหนดพิเศษ
ข้อจำกัดความรับผิดชอบ: ข้อมูลจำเพาะมีไว้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
เราไม่สามารถประเมินประสิทธิภาพและพารามิเตอร์ทั้งหมดสำหรับทุกแอปพลิเคชันที่เป็นไปได้ ดังนั้น ผู้ใช้ควรอยู่ในตำแหน่งที่ถูกต้องในการเลือก
ผลิตภัณฑ์ที่เหมาะกับการใช้งานของตนเอง สำหรับรีเลย์แบบปิดผนึก หลังจากติดตั้งและทำความสะอาด โปรดเปิดรูระบายอากาศในกล่องก่อนใช้งาน หากมีข้อสงสัยใดๆ โปรดติดต่อ Chengyuan เพื่อขอรับบริการด้านเทคนิค อย่างไรก็ตาม เป็นความรับผิดชอบของผู้ใช้ในการพิจารณาว่าควรใช้ผลิตภัณฑ์ใด
