คุณสมบัติผลิตภัณฑ์:
ความสามารถในการสลับหน้าสัมผัสสูง: นอกเหนือจากโหลดมาตรฐาน 20A แล้ว หน้าสัมผัสยังรองรับการสลับกระแสสูงสุด 35 แอมป์ สามารถจัดการกระแสไฟกระชากทันทีระหว่างการสตาร์ทรถหรือจากอุปกรณ์เสริมกำลังสูง
การใช้พลังงานต่ำเป็นพิเศษ: การใช้พลังงานคอยล์เพียง 0.6W/0.8W ช่วยลดภาระของแบตเตอรี่รถยนต์ และสอดคล้องกับแนวโน้มของอุตสาหกรรมยานยนต์ที่มุ่งสู่การใช้พลังงานต่ำ
ความทนทานทางกลที่ดีเยี่ยม: โดดเด่นด้วยความต้านทานแรงกระแทกและการสั่นสะเทือนสูง ทำให้มั่นใจได้ถึงการเชื่อมต่อทางไฟฟ้าที่มั่นคง แม้ในสภาพการขับขี่ที่เป็นหลุมเป็นบ่อและการสั่นสะเทือนของเครื่องยนต์
ช่วงแรงดันไฟฟ้าคอยล์กว้าง: มีจำหน่ายในข้อกำหนดต่างๆ ตั้งแต่ 3VDC ถึง 48VDC ปรับให้เข้ากับแรงดันไฟฟ้าวงจรยานยนต์ประเภทต่างๆ
การออกแบบที่กะทัดรัด: โครงสร้างที่ปรับให้เหมาะสมและขนาดที่เล็กทำให้สามารถติดตั้งหนาแน่นในกล่องควบคุมไฟฟ้าในยานยนต์ที่จำกัด

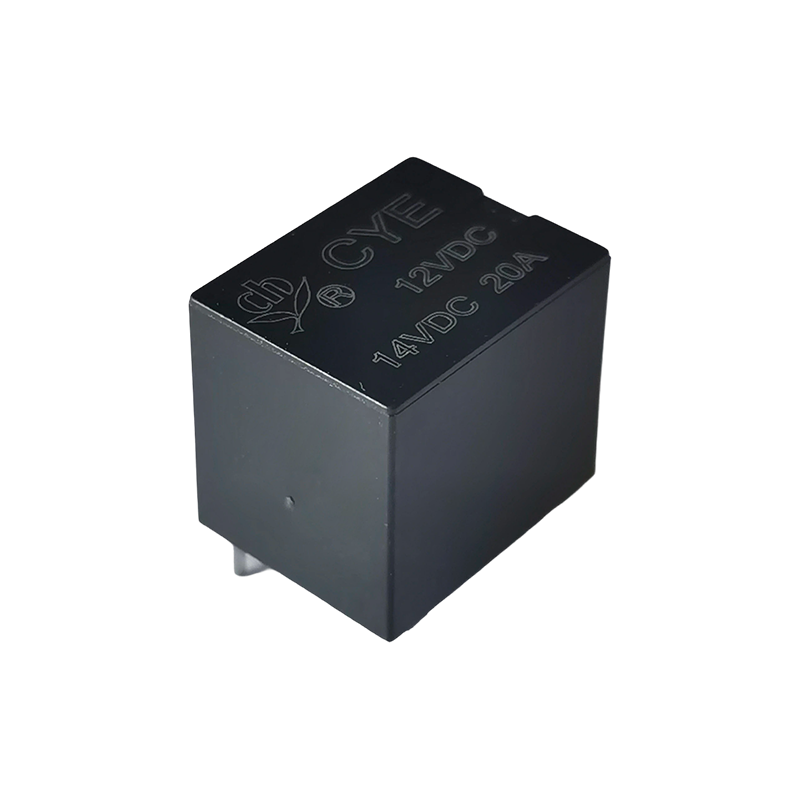

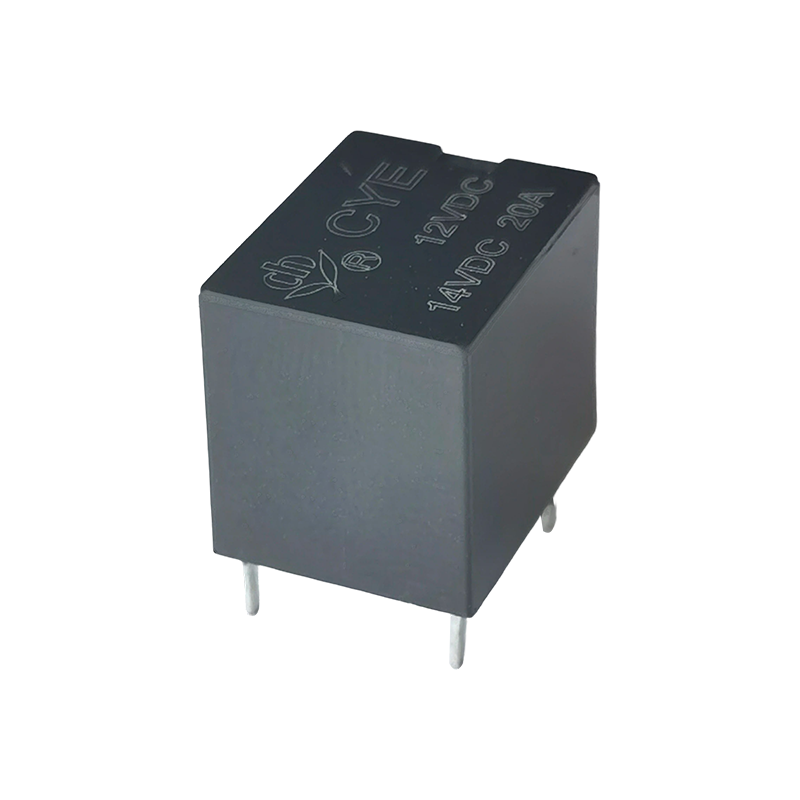

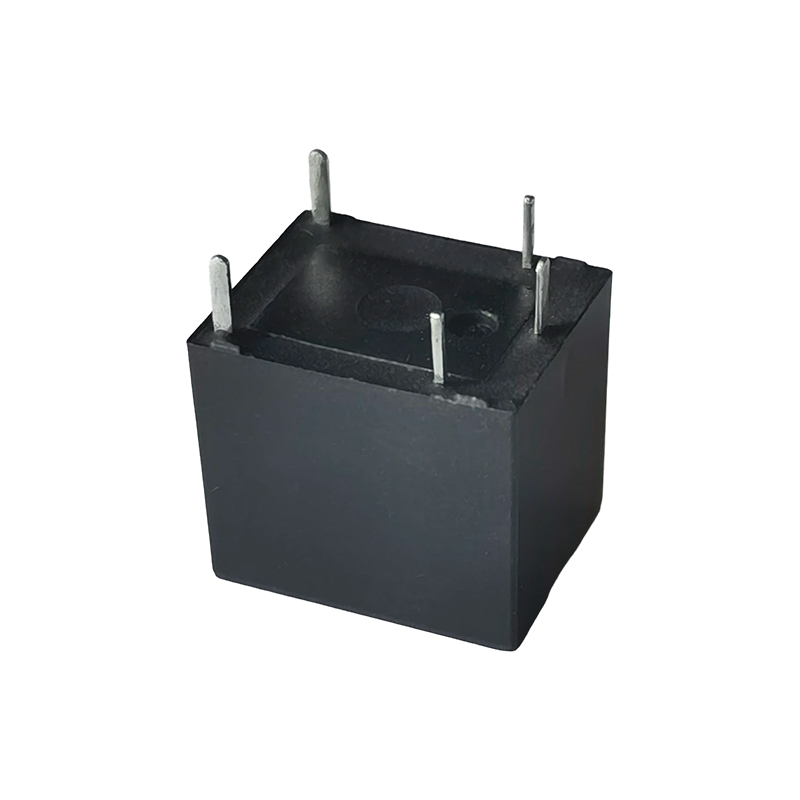

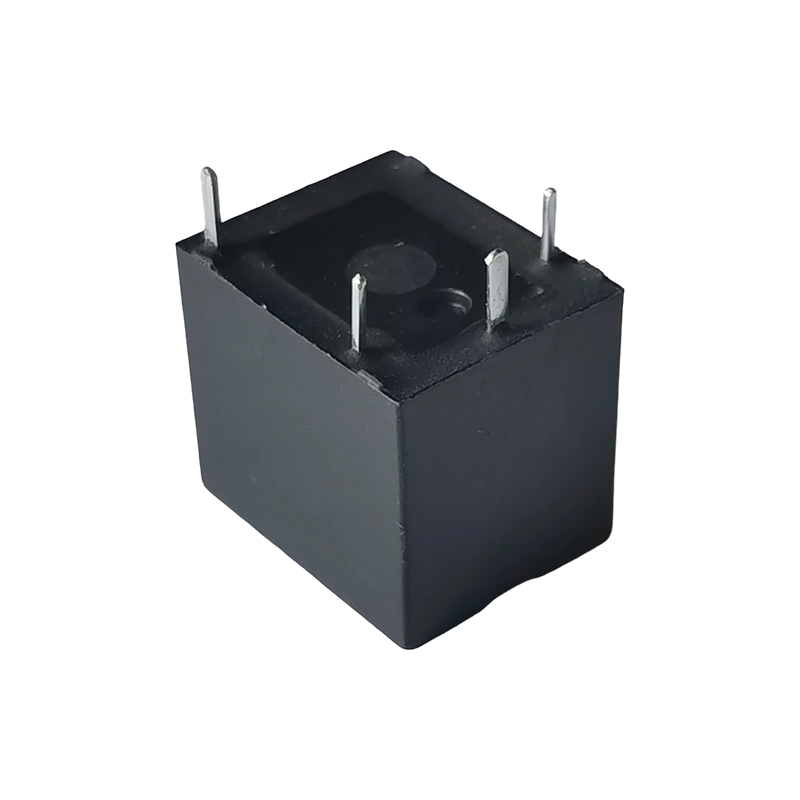

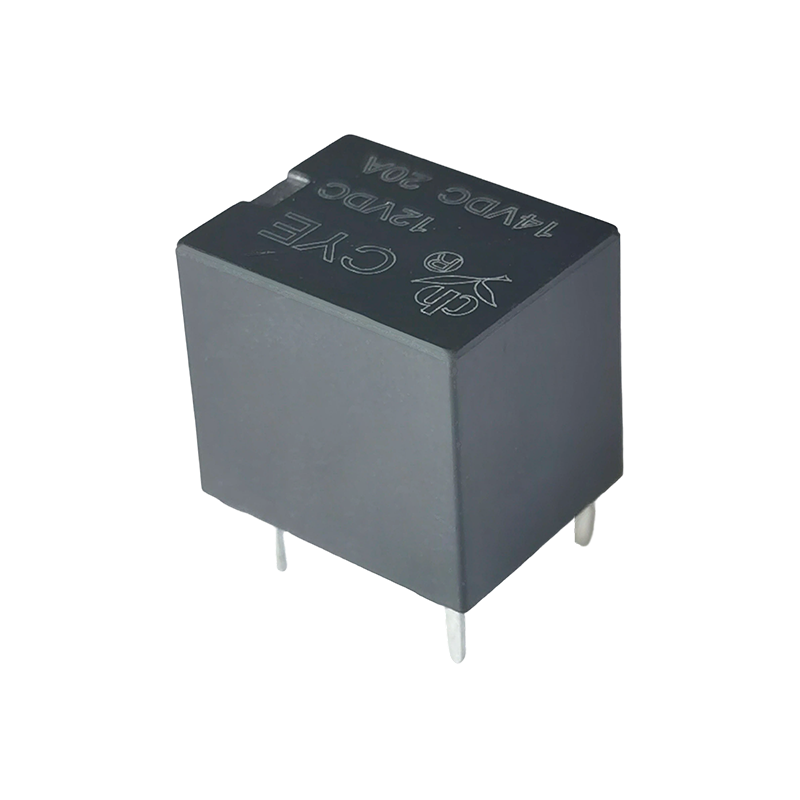

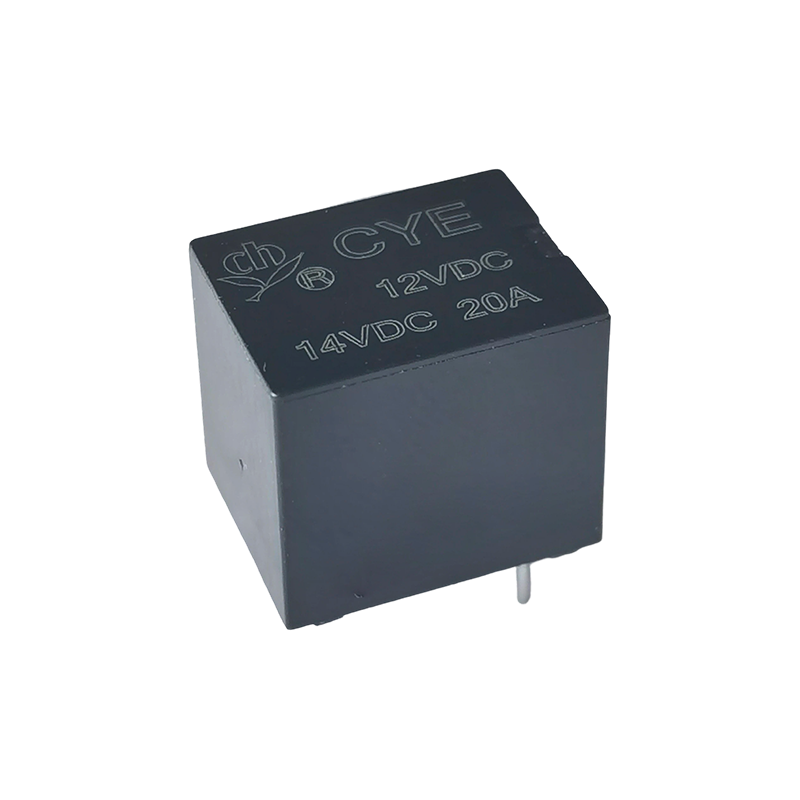

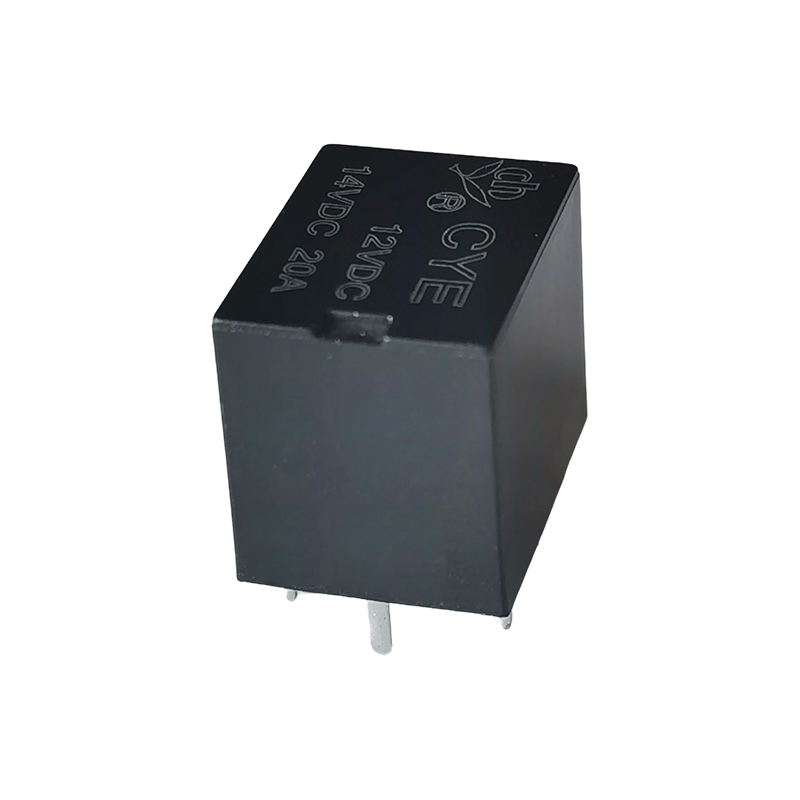

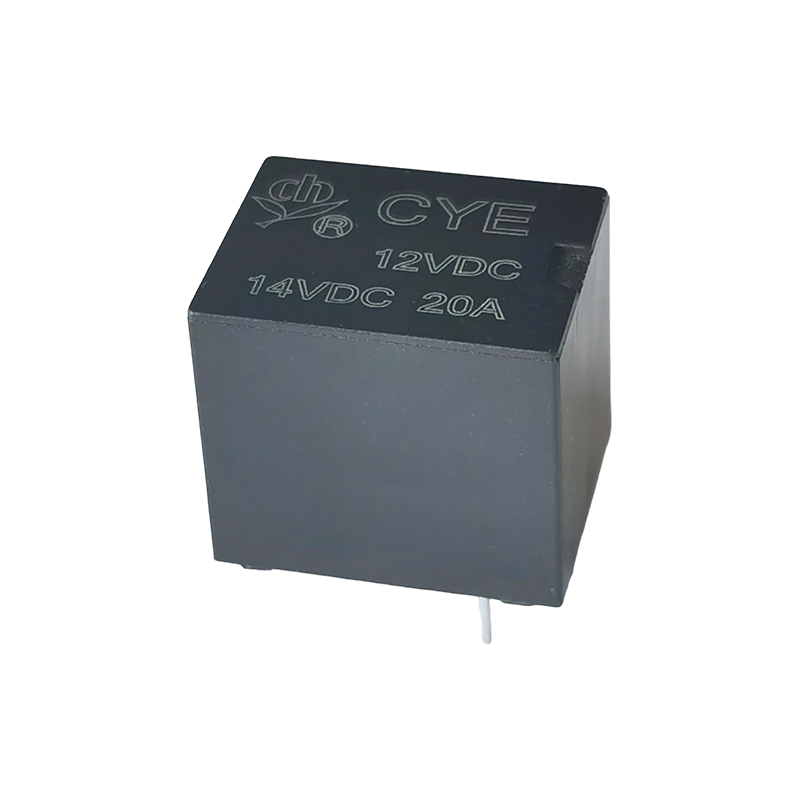

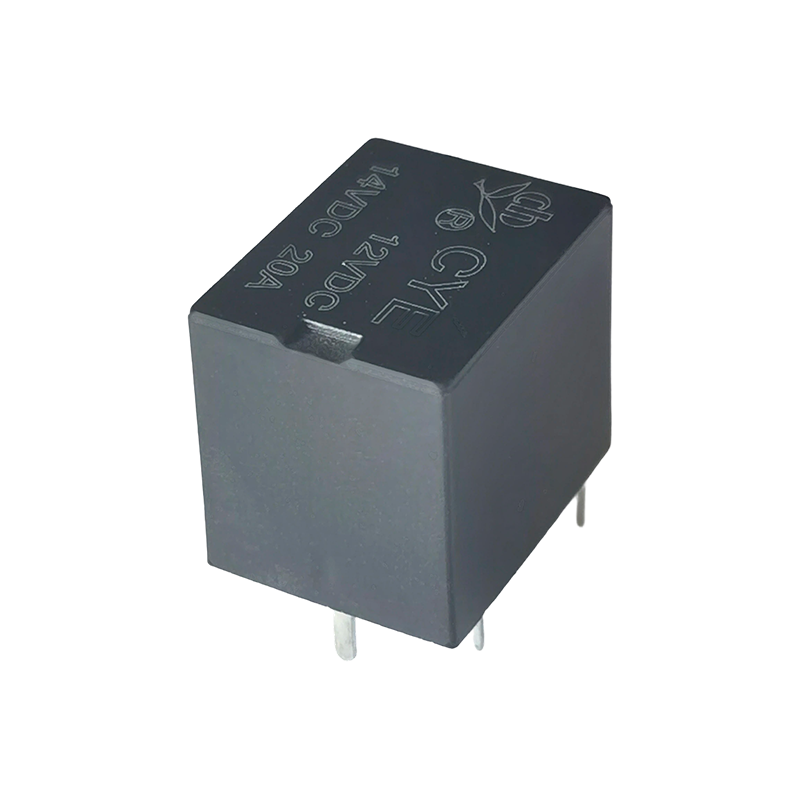

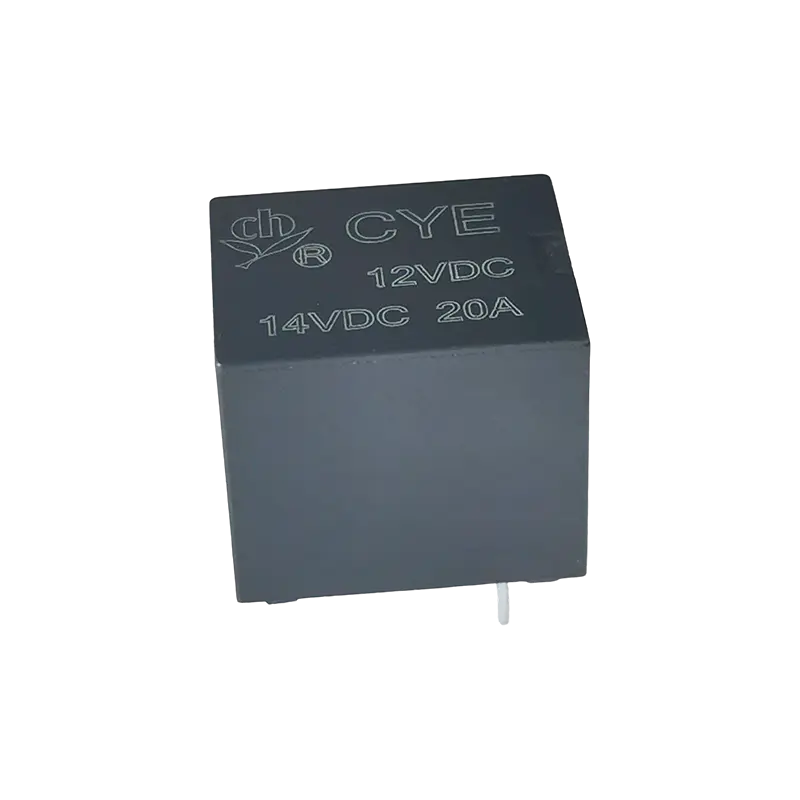

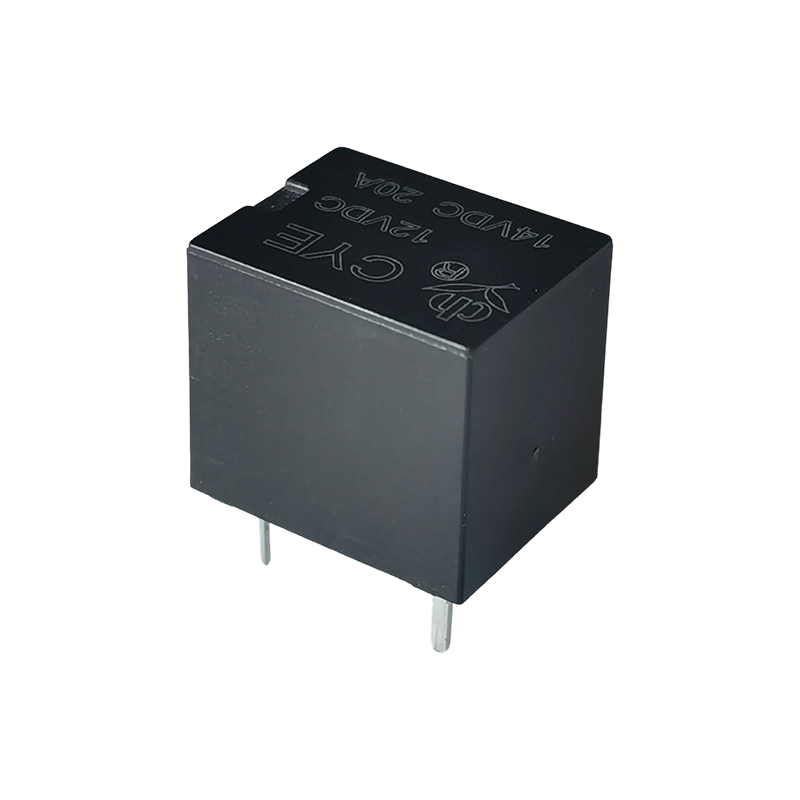

รีเลย์ CYE (T78) เป็นรีเลย์แม่เหล็กไฟฟ้ากำลังสูงขนาดเล็กพิเศษพร้อมการใช้งานที่หลากหลาย
การใช้งานหลัก ได้แก่ :
ภาคยานยนต์: ใช้กันทั่วไปในการควบคุมมอเตอร์ล็อคประตูรถยนต์ ระบบสัญญาณกันขโมยรถยนต์ และการสลับสัญญาณและการควบคุมโหลดในอุปกรณ์อิเล็กทรอนิกส์ของยานยนต์
เครื่องใช้ภายในบ้านและอุปกรณ์สำนักงาน: เหมาะสำหรับการจัดการพลังงานหรือการส่งสัญญาณในเครื่องใช้ในครัวเรือน (เช่น เครื่องปรับอากาศ เครื่องซักผ้า) และอุปกรณ์สำนักงานอัตโนมัติ
ระบบรักษาความปลอดภัยและสัญญาณเตือนภัย: ในฐานะที่เป็นองค์ประกอบหลักของสัญญาณกันขโมยอัตโนมัติ โดยจะควบคุมการสลับวงจร
การควบคุมและระบบอัตโนมัติทางอุตสาหกรรม: ใช้ในระบบอัตโนมัติทางอุตสาหกรรม เครื่องมือ และอุปกรณ์สื่อสารเพื่อควบคุมโหลดกำลังสูงที่มีสัญญาณแรงดันต่ำ
เครื่องใช้ไฟฟ้าและเทคโนโลยีเกิดใหม่: แอปพลิเคชันเพิ่มเติมในบ้านอัจฉริยะ อุปกรณ์ IoT อุปกรณ์พลังงานใหม่ และอุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์
ข้อมูลการติดต่อ
| ประเภท | ไซอี |
| วัสดุหน้าสัมผัส | โลหะผสมเงิน |
| ความต้านทานต่อการสัมผัส | สูงสุด 100mΩ (ที่ 1A 6VDC) |
| โหลดพิกัด (โหลดตัวต้านทาน) | 20A 14VDC |
| สูงสุด การสลับกระแส | 35เอ |
| สูงสุด แรงดันไฟฟ้าสลับ | 30VDC |
| ลักษณะ |
| เวลาใช้งาน (ที่พิกัดแรงดันไฟฟ้าคอยล์) | สูงสุด 10ms (ไม่มีไดโอด) |
| เวลาวางจำหน่าย | สูงสุด 5ms (ไม่มีไดโอด) |
| ความต้านทานของฉนวน | นาที 100MΩ (ที่ 500VDC) |
| ความเป็นฉนวน | ระหว่างหน้าสัมผัสที่เปิดอยู่:500VAC, 50/60Hz เป็นเวลา 1 นาที |
| ระหว่างคอยล์และหน้าสัมผัส : 500VAC , 50/60Hz เป็นเวลา 1 นาที |
| ความต้านทานการสั่นสะเทือน | มีประโยชน์ใช้สอย | 10-500Hz,NO-10G |
| 10-500Hz ,NC-5G |
| กันกระแทก | มีประโยชน์ใช้สอย | 20 ก. สำหรับ NO/11ms 5g สำหรับ NC/11ms |
| ทำลายล้าง | ขั้นต่ำ 100G |
| ความอดทน | ความทนทานทางกล （10800ops./ชม.) | 10000000次 10000000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| ความทนทานทางไฟฟ้า (360ops./ชม.) | 100,000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| อุณหภูมิโดยรอบ | -40°C~ 125°C (ไม่มีการควบแน่น) |
| น้ำหนัก | ประมาณ 6 กรัม |
| ที่กำหนด แรงดันไฟฟ้า (วีดีซี) | ที่กำหนด ปฏิบัติการ ปัจจุบัน ±10%(มิลลิแอมป์) | ความต้านทานของคอยล์ ±10%(Ω) | ที่กำหนด operating อำนาจ | ใช้งานแรงดันไฟฟ้า (สูงสุด) | ปล่อยแรงดันไฟฟ้า (ขั้นต่ำ) | สูงสุด แรงดันไฟฟ้าที่อนุญาต |
| 6 | 100 | 60 | ประมาณ 0.6 วัตต์ | 60% ของเล็กน้อย แรงดันไฟฟ้า | 10% ของเล็กน้อย แรงดันไฟฟ้า | 130% ของแรงดันไฟฟ้าที่กำหนด |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | ประมาณ 0.8 วัตต์ | 57.5% ของเล็กน้อย แรงดันไฟฟ้า |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
ข้อมูลที่แสดงด้านบนเป็นค่าเริ่มต้น อย่าใช้แรงดันไฟฟ้าสูงสุดที่อนุญาตบนคอยล์นานกว่า 10 นาที เพื่อหลีกเลี่ยงไม่ให้คอยล์ร้อนเกินไป

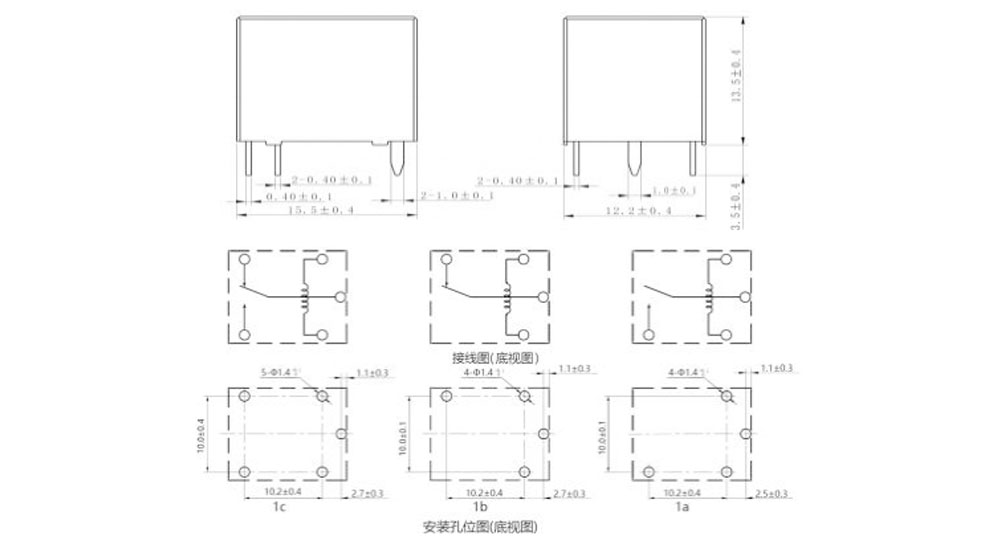

ขนาดเค้าร่าง, แผนผังสายไฟ, เค้าโครง PCB (หน่วย: มม.)

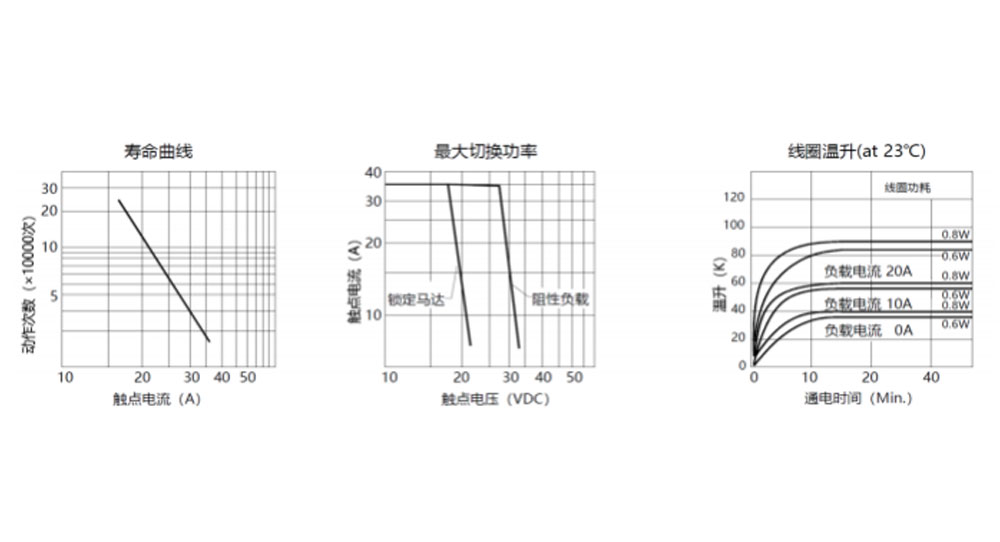

เส้นโค้งลักษณะ
ข้อมูลการสั่งซื้อ
สีฟ้า - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：ประเภท：สีย้อม
2: จำนวนเสา: 1-1 เสา
3: การจัดเตรียมการติดต่อ: A-Form A ; แบบฟอร์ม B B ; C-แบบฟอร์ม C
4: แรงดันไฟฟ้าที่กำหนด: 6,9,12,24VDC
5: สีของตู้: B-ดำ
6: คอยล์ กำลัง: D-0.8W L-0.6W
7: โครงสร้างป้องกัน: พิสูจน์อักษร S-Flux,
SH- ชนิดปิดผนึกล้างทำความสะอาดได้
8: พารามิเตอร์พิเศษ: ไม่มี-ประเภทมาตรฐาน
ตัวอักษรหรือตัวเลข-ข้อกำหนดพิเศษ
รีเลย์ป้องกันฟลักซ์ไม่สามารถใช้ในสภาพแวดล้อมที่มีมลพิษ เช่น H2S, SO2, NO2, ฝุ่น ฯลฯ
ไม่แนะนำให้ทำความสะอาดน้ำหรือการประมวลผลพื้นผิวหลังจากประกอบรีเลย์ป้องกันฟลักซ์บน PCB แล้ว
ข้อสงวนสิทธิ์: ข้อมูลจำเพาะนี้มีไว้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
เราไม่สามารถประเมินประสิทธิภาพและพารามิเตอร์ทั้งหมดสำหรับทุกการใช้งานที่เป็นไปได้ ดังนั้นผู้ใช้จึงควรอยู่ในตำแหน่งที่เหมาะสมในการเลือก
ผลิตภัณฑ์ที่เหมาะกับการใช้งานของตนเอง สำหรับรีเลย์แบบปิดผนึก หลังจากติดตั้งและทำความสะอาดแล้ว โปรดเปิดรูระบายอากาศในเคสก่อนใช้งาน หากมีข้อสงสัยใด ๆ โปรดติดต่อ Chengyuan เพื่อขอรับบริการด้านเทคนิค อย่างไรก็ตาม เป็นความรับผิดชอบของผู้ใช้ในการพิจารณาว่าควรใช้ผลิตภัณฑ์ใด
