คุณสมบัติผลิตภัณฑ์:
• ความสามารถในการสลับโหลดสูง: หน้าสัมผัสรองรับการสลับกระแส 8 แอมป์ ควบคุมวงจรกำลังสูงได้อย่างมีประสิทธิภาพ และตอบสนองความต้องการโหลดต่างๆ
• การออกแบบการใช้พลังงานต่ำ: ความไวของคอยล์ต่ำเพียง 0.4W ช่วยลดการใช้พลังงานโดยรวมของอุปกรณ์และการสร้างความร้อน
• ความทนทานและการแยกไฟฟ้าแรงสูง: แรงดันไฟฟ้าที่ทนทานระหว่างขดลวดและหน้าสัมผัสสูงถึง 5,000 โวลต์ ให้การแยกไฟฟ้าที่เชื่อถือได้และรับประกันการทำงานที่ปลอดภัย
• โครงสร้างกะทัดรัด: ขนาดเล็กช่วยเพิ่มประสิทธิภาพการใช้พื้นที่ ทำให้เหมาะสำหรับการติดตั้งหนาแน่นบนแผงวงจรพิมพ์
• การควบคุมที่ละเอียดอ่อน: ควบคุมวงจรกำลังสูงที่มีสัญญาณอ่อน ช่วยให้สามารถควบคุมและแยกส่วนในระบบอัตโนมัติได้จากระยะไกล
การใช้งานทั่วไป:
• เครื่องใช้ไฟฟ้าภายในบ้าน: ใช้ในเครื่องซักผ้า เครื่องปรับอากาศ เตาไมโครเวฟ และอุปกรณ์อื่นๆ สำหรับควบคุมวงจรมอเตอร์หรือตัวทำความร้อน
• ระบบอัตโนมัติทางอุตสาหกรรม: เหมาะสำหรับระบบควบคุม PLC มอเตอร์และตัวขับเคลื่อนโซลินอยด์วาล์ว ให้การสลับอัตโนมัติที่เสถียร
• อุปกรณ์พลังงานใหม่: นำไปใช้กับเครื่องสำรองไฟ ระบบกักเก็บพลังงาน และอินเวอร์เตอร์ของ UPS ให้เป็นสวิตช์อัตโนมัติที่เชื่อถือได้
• บ้านอัจฉริยะ: ใช้สำหรับควบคุมเครื่องปรับอากาศ ระบบทำความร้อนใต้พื้น ผ้าม่าน และระบบอื่นๆ สำหรับการจัดการอัจฉริยะระยะไกล
• อุปกรณ์ภาพและเสียง: ใช้ในระบบเสียง จอภาพ และอุปกรณ์อื่นๆ เพื่อให้แน่ใจว่ามีการสลับสัญญาณและพลังงานอย่างแม่นยำ
ข้อมูลการติดต่อ
| ประเภท | CY115F |
| วัสดุหน้าสัมผัส | โลหะผสมเงิน |
| ความต้านทานต่อการสัมผัส | สูงสุด 100mΩ (ที่ 1A 6VDC) |
| โหลดพิกัด (โหลดตัวต้านทาน) | 8A 250VAC |
| สูงสุด การสลับกระแส | 10เอ |
| สูงสุด แรงดันไฟฟ้าสลับ | 277VAC |
| สูงสุด การเปลี่ยนพลังงาน | 2500VA |
| นาที การสลับโหลด | 6V 1A |
| ลักษณะ |
| เวลาใช้งาน (ที่พิกัดแรงดันไฟฟ้าคอยล์) | สูงสุด 15ms (ไม่มีไดโอด) |
| เวลาวางจำหน่าย | สูงสุด 5ms (ไม่มีไดโอด) |
| ความต้านทานของฉนวน | นาที 1,000MΩ (ที่ 500VDC) |
| ความเป็นฉนวน | ระหว่างหน้าสัมผัสที่เปิดอยู่: 1,000VAC, 50/60Hz เป็นเวลา 1 นาที |
| ระหว่างคอยล์และหน้าสัมผัส : 5000VAC , 50/60Hz เป็นเวลา 1 นาที |
| ระหว่างชุดหน้าสัมผัส:2,500VAC, 50/60Hz เป็นเวลา 1 นาที |
| ความต้านทานการสั่นสะเทือน | ทำลายล้าง | 10-55Hz ที่แอมพลิจูดสองเท่าที่ 1.5 มม |
| มีประโยชน์ใช้สอย | 10-55Hz ที่แอมพลิจูดสองเท่าที่ 1.5 มม |
| ทนต่อแรงกระแทก | มีประโยชน์ใช้สอย | ขั้นต่ำ 10G |
| ทำลายล้าง | ขั้นต่ำ 100G |
| ความอดทน | ความทนทานทางกลไก (10800ops./h) | 10000000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| ความทนทานทางไฟฟ้า (360ops./ชม.) | 100,000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| อุณหภูมิแวดล้อม | -40°C~ 85°C (ไม่มีการควบแน่น) |
| น้ำหนัก | ประมาณ 13.5 กรัม |
| ข้อมูลคอยล์ (ที่ 20 ℃) |
| ที่กำหนด แรงดันไฟฟ้า (วีดีซี) | ที่กำหนด ปฏิบัติการ ปัจจุบัน ±10%(มิลลิแอมป์) | ความต้านทานของคอยล์ ±10%(Ω) | ที่กำหนด operating อำนาจ | ใช้งานแรงดันไฟฟ้า (สูงสุด) | ปล่อยแรงดันไฟฟ้า (ขั้นต่ำ) | สูงสุด แรงดันไฟฟ้าที่อนุญาต |
| 5 | 80.00 | 62.5 | ประมาณ 0.4W | 75% ของที่ระบุ แรงดันไฟฟ้า | 5% ของเล็กน้อย แรงดันไฟฟ้า | 130% ของแรงดันไฟฟ้าที่กำหนด |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
ข้อมูลที่แสดงด้านบนเป็นค่าเริ่มต้น อย่าใช้แรงดันไฟฟ้าสูงสุดที่อนุญาตบนคอยล์นานกว่า 10 นาที เพื่อหลีกเลี่ยงไม่ให้คอยล์ร้อนเกินไป

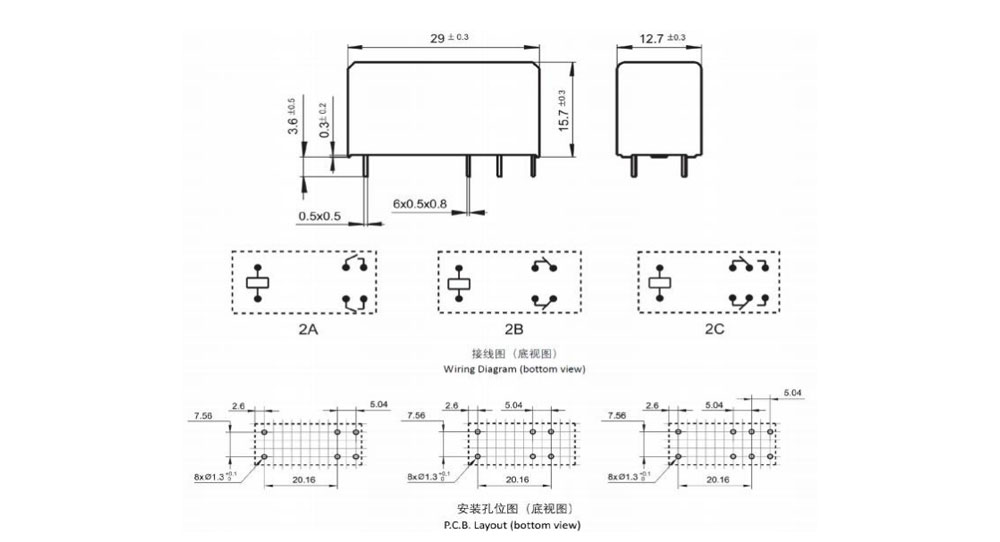

ขนาดเค้าร่าง, แผนภาพการเดินสายไฟ, เค้าโครง PCB (หน่วย: มม.)

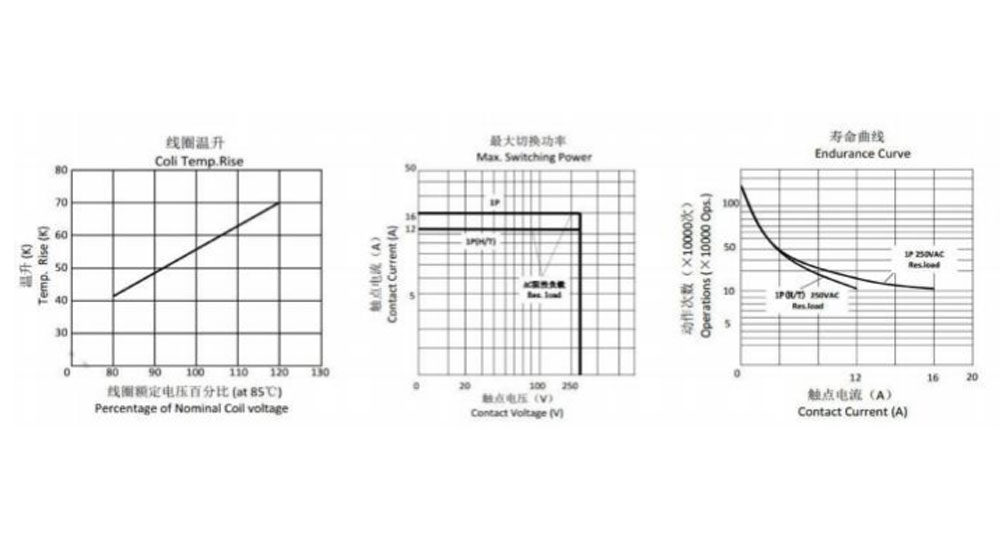

เส้นโค้งลักษณะ
ข้อมูลการสั่งซื้อ
CY115F - 2 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：ประเภท：CY115F
2: จำนวนเสา: 2-2 เสา
3: การจัดเตรียมการติดต่อ: A-Form A ; แบบฟอร์ม B B ; C-แบบฟอร์ม C
4: แรงดันไฟฟ้าที่กำหนด: 5,6,9,12,18,24,48VDC
5: สีตู้: B-ดำ
6: คอยล์ กำลัง: D-0.4W
7: โครงสร้างป้องกัน: พิสูจน์อักษร S-Flux,
SH-ชนิดปิดผนึกล้างทำความสะอาดได้
8: พารามิเตอร์พิเศษ: ไม่มี-ประเภทมาตรฐาน
ตัวอักษรหรือตัวเลข - ข้อกำหนดพิเศษ
รีเลย์ป้องกันฟลักซ์ไม่สามารถใช้ในสภาพแวดล้อมที่มีมลพิษ เช่น H2S , SO2 , NO2 , ฝุ่น ฯลฯ
ไม่แนะนำให้ทำความสะอาดด้วยน้ำหรือกระบวนการพื้นผิวหลังจากประกอบรีเลย์ป้องกันฟลักซ์บน PCB แล้ว
ข้อจำกัดความรับผิดชอบ: ข้อมูลจำเพาะมีไว้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
เราไม่สามารถประเมินประสิทธิภาพและพารามิเตอร์ทั้งหมดสำหรับทุกแอปพลิเคชันที่เป็นไปได้ ดังนั้นผู้ใช้ควรอยู่ในตำแหน่งที่ถูกต้องในการเลือก
ผลิตภัณฑ์ที่เหมาะกับการใช้งานของตนเอง สำหรับรีเลย์แบบปิดผนึก หลังจากทำความสะอาดพัดลมแล้ว โปรดเปิดรูระบายอากาศในเคสก่อนใช้งาน หากมีข้อสงสัยใดๆ โปรดติดต่อ Chengyuan เพื่อขอรับบริการด้านเทคนิค อย่างไรก็ตาม เป็นความรับผิดชอบของผู้ใช้ในการพิจารณาว่าควรใช้ผลิตภัณฑ์ใด
