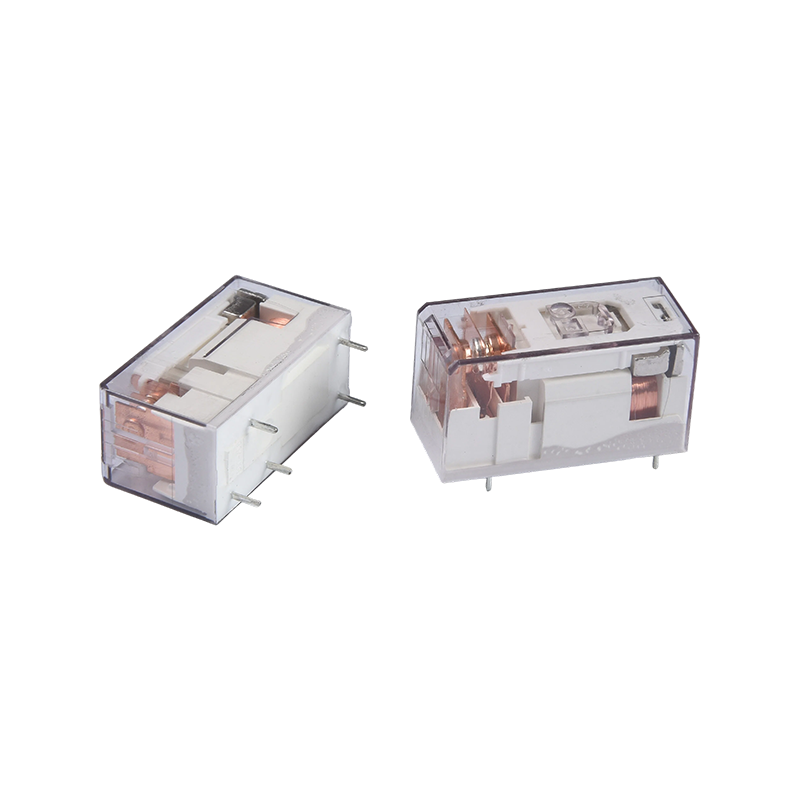

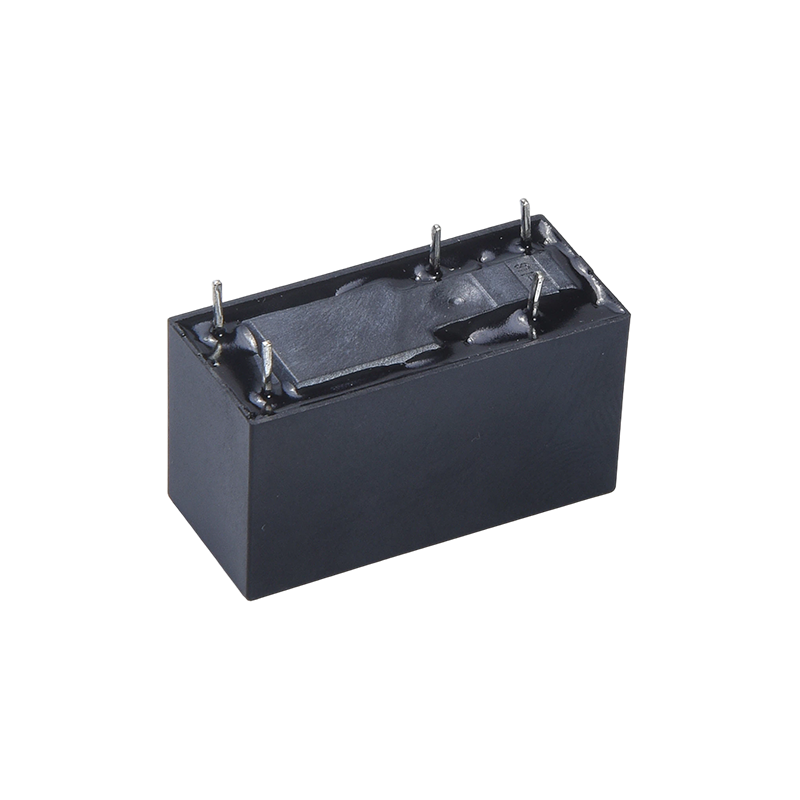

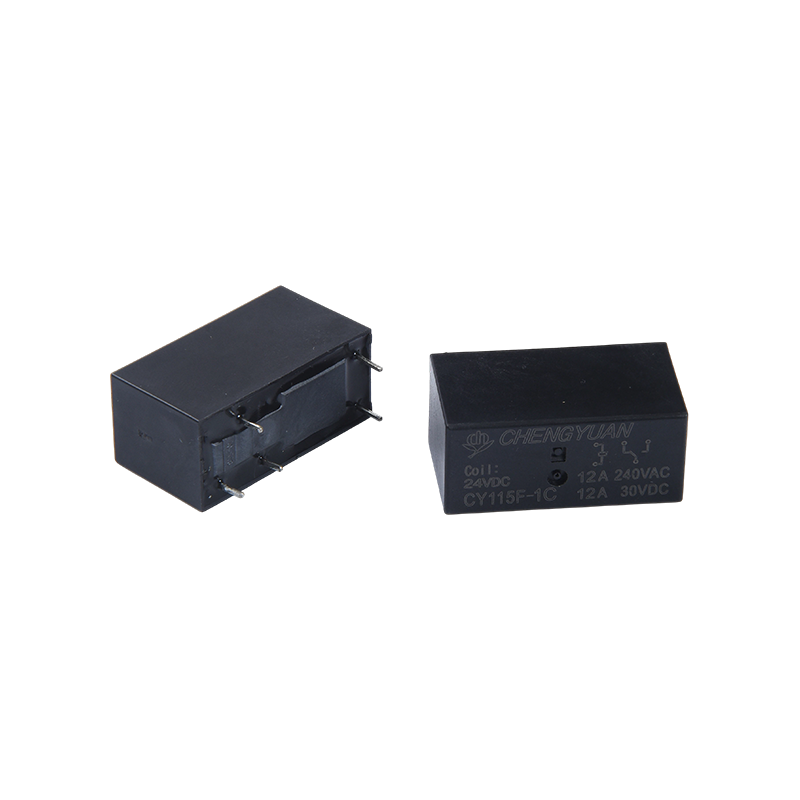

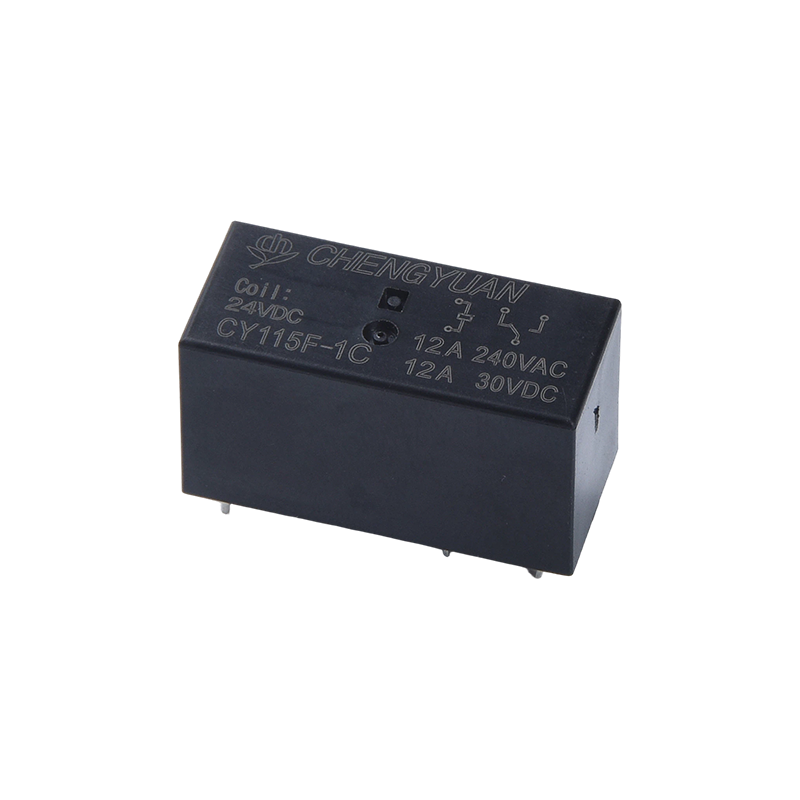

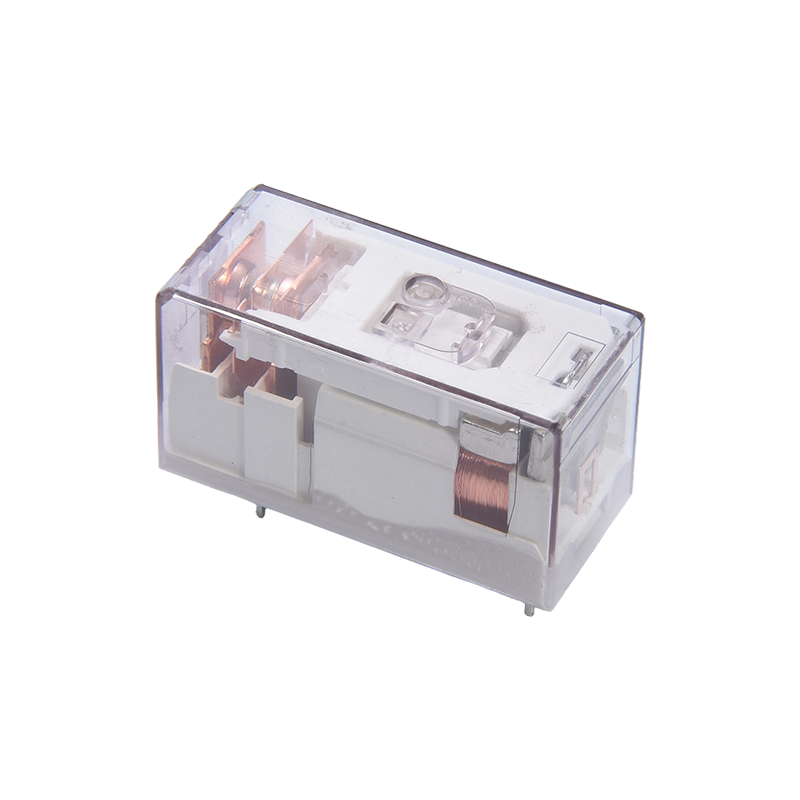

ข้อดีของผลิตภัณฑ์:
โหลดสูง การออกแบบกะทัดรัด: สามารถสลับหน้าสัมผัสได้ 12A ในรีเลย์ PCB ขนาดเล็ก ช่วยประหยัดพื้นที่ในการติดตั้ง และเหมาะสำหรับเค้าโครงบอร์ดที่มีความหนาแน่นสูง
ความเข้ากันได้ของแรงดันไฟฟ้าคอยล์กว้าง: คอยล์รองรับช่วงแรงดันไฟฟ้ากว้างตั้งแต่ 3VDC ถึง 230VAC/VDC ช่วยให้บูรณาการโดยตรงกับระบบที่มีแรงดันไฟฟ้าควบคุมที่แตกต่างกันโดยไม่ต้องแปลงเพิ่มเติม
การแยกไฟฟ้าที่มีประสิทธิภาพ: แรงดันไฟฟ้าที่ทนต่อการสัมผัสต่อขดลวดสูงถึง 5,000V ลดการรบกวนอย่างมีประสิทธิภาพและปรับปรุงความปลอดภัยและเสถียรภาพของระบบ
คุณสมบัติที่สำคัญ:
ความจุหน้าสัมผัส: 12A @ 240VAC / 30VDC ตอบสนองความต้องการด้านการควบคุมพลังงานของเครื่องใช้ในครัวเรือนและอุปกรณ์อุตสาหกรรมส่วนใหญ่
แบบฟอร์มการติดต่อ: มีจำหน่ายในรูปแบบการติดต่อที่หลากหลาย (เช่น 1H, 1Z ฯลฯ) รองรับการกำหนดค่าวงจรเปิดแบบปกติ ปิดแบบปกติ และแบบเปลี่ยนสำหรับการใช้งานที่ยืดหยุ่น
ประสิทธิภาพการขับขี่: การใช้พลังงานคอยล์ทั่วไปคือ 0.4W การใช้พลังงานต่ำ และการตอบสนองที่ละเอียดอ่อน
การออกแบบพิน: พิน PCB มาตรฐาน 5 พินเพื่อการบัดกรีที่ง่ายดายและการติดตั้งการผลิตแบบอัตโนมัติ
การใช้งานหลัก:
ระบบอัตโนมัติทางอุตสาหกรรม: ใช้ในโมดูลเอาท์พุต PLC ตัวควบคุมมอเตอร์ ไดรเวอร์โซลินอยด์วาล์ว และการสลับกำลังของอุปกรณ์
ระบบควบคุมอัจฉริยะ: ผสานรวมเข้ากับระบบบ้านอัจฉริยะเพื่อควบคุมโหลดพลังงานสูง เช่น เครื่องปรับอากาศ ระบบทำความร้อนใต้พื้น แสงสว่าง และม่านไฟฟ้า
การจัดการพลังงาน: นำไปใช้กับเครื่องสำรองไฟของ UPS เครื่องแปลงกระแสไฟฟ้าพลังงานแสงอาทิตย์ ระบบกักเก็บพลังงาน และอุปกรณ์พลังงานใหม่อื่นๆ สำหรับการควบคุมการสลับวงจร
การแยกอุปกรณ์: ให้การแยกทางไฟฟ้าระหว่างปลายควบคุมและปลายโหลด ปกป้องวงจรควบคุมแรงดันไฟฟ้าต่ำ
ข้อมูลการติดต่อ
| ประเภท | CYF115F |
| วัสดุหน้าสัมผัส | โลหะผสมเงิน |
| ความต้านทานต่อการสัมผัส | สูงสุด 100mΩ (ที่ 1A 6VDC) |
| โหลดพิกัด (โหลดตัวต้านทาน) | 12เอ 250VAC |
| สูงสุด การสลับกระแส | 12A |
| สูงสุด แรงดันไฟฟ้าสลับ | 277VAC |
| สูงสุด กำลังเปลี่ยน | 3342VA |
| นาที การสลับโหลด | 6V 1A |
| ลักษณะ |
| เวลาใช้งาน (ที่พิกัดแรงดันไฟฟ้าคอยล์) | สูงสุด 15ms (ไม่มีไดโอด) |
| เวลาวางจำหน่าย | สูงสุด 5ms ( ไม่มีไดโอด) |
| ความต้านทานของฉนวน | นาที 1,000MΩ (ที่ 500VDC) |
| ความเป็นฉนวน | ระหว่างหน้าสัมผัสที่เปิดอยู่: 1,000VAC, 50/60Hz เป็นเวลา 1 นาที |
| ระหว่างคอยล์และหน้าสัมผัส: 5000VAC, 50/60Hz เป็นเวลา 1 นาที |
| ความต้านทานการสั่นสะเทือน | ทำลายล้าง | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| มีประโยชน์ใช้สอย | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| กันกระแทก | มีประโยชน์ใช้สอย | ขั้นต่ำ 10G |
| ทำลายล้าง | ขั้นต่ำ 100G |
| ความอดทน | ความทนทานทางกล (10800ops./ชม.) | 10000000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| ความทนทานทางไฟฟ้า (360ops./ชม.) | 100,000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| อุณหภูมิแวดล้อม | -40°C~ 85°C (ไม่มีการควบแน่น) |
| น้ำหนัก | ประมาณ 13.5g |
| ข้อมูลคอยล์ (ที่ 20 ℃) |
| ที่กำหนด แรงดันไฟฟ้า (วีดีซี) | ที่กำหนด ปฏิบัติการ ปัจจุบัน ±10%(มิลลิแอมป์) | ความต้านทานของคอยล์ ±10%(Ω) | ที่กำหนด operating อำนาจ | ใช้งานแรงดันไฟฟ้า (สูงสุด) | ปล่อยแรงดันไฟฟ้า (ขั้นต่ำ) | สูงสุด แรงดันไฟฟ้าที่อนุญาต |
| 5 | 80.00 | 62.5 | ประมาณ 0.4W | 75% ของที่ระบุ แรงดันไฟฟ้า | 5% ของเล็กน้อย แรงดันไฟฟ้า | 130% ของแรงดันไฟฟ้าที่กำหนด |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
ข้อมูลที่แสดงข้างต้นเป็นค่าเริ่มต้น อย่าใช้แรงดันไฟฟ้าสูงสุดที่อนุญาตบนคอยล์นานกว่า 10 นาที เพื่อหลีกเลี่ยงไม่ให้คอยล์ร้อนเกินไป

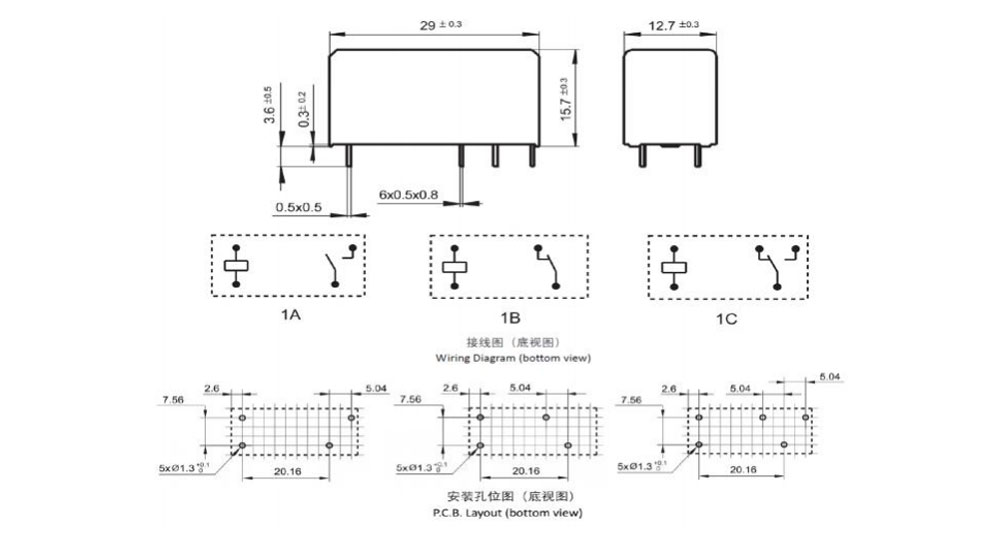

ขนาดเค้าร่าง, แผนภาพการเดินสายไฟ, เค้าโครง PCB (หน่วย: มม.)

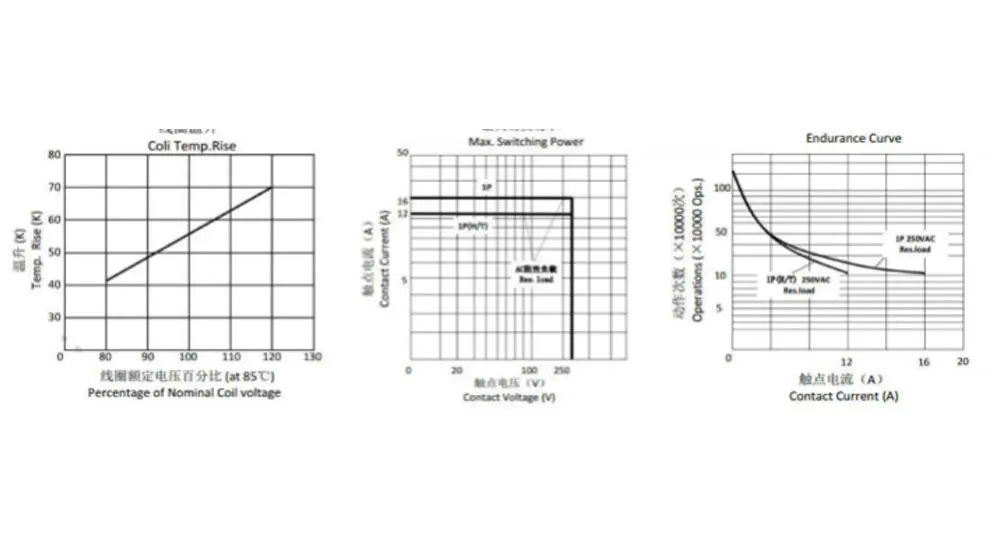

เส้นโค้งลักษณะ
ข้อมูลการสั่งซื้อ
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 7 8
1: ประเภท：CY115F
2: จำนวนเสา: 1-1 เสา
3: การจัดเตรียมการติดต่อ: A-Form A ; แบบ B ; C-แบบฟอร์ม C
4: แรงดันไฟฟ้า: 5,6,9,12,18,24,48VDC
5: สีตู้: B-Black
6: คอยล์กำลัง: D-0.4W
7: โครงสร้างป้องกัน: พิสูจน์อักษร S-Flux,
SH-Sealed type ล้างทำความสะอาดได้
8: พารามิเตอร์พิเศษ: ประเภท Nil-Standard
ตัวอักษรหรือตัวเลข-ข้อกำหนดพิเศษ
รีเลย์ป้องกันฟลักซ์ไม่สามารถใช้ในสภาพแวดล้อมที่มีมลพิษเช่น H2S, SO2, NO2, ฝุ่น ฯลฯ
ไม่แนะนำให้ทำความสะอาดน้ำหรือการประมวลผลพื้นผิวหลังจากประกอบรีเลย์ป้องกันฟลักซ์บน PCB แล้ว
ข้อสงวนสิทธิ์: ข้อมูลจำเพาะนี้มีไว้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
เราไม่สามารถประเมินประสิทธิภาพและพารามิเตอร์ทั้งหมดสำหรับทุกการใช้งานที่เป็นไปได้ ดังนั้นผู้ใช้จึงควรอยู่ในตำแหน่งที่เหมาะสมในการเลือก
ผลิตภัณฑ์ที่เหมาะสมกับการใช้งานของตนเอง สำหรับรีเลย์แบบปิดผนึก หลังจากติดตั้งและทำความสะอาดแล้ว โปรดเปิดรูระบายอากาศในเคสก่อนใช้งาน หากมีข้อสงสัยใด ๆ โปรดติดต่อ Chengyuan เพื่อขอรับบริการด้านเทคนิค อย่างไรก็ตาม เป็นความรับผิดชอบของผู้ใช้ในการพิจารณาว่าควรใช้ผลิตภัณฑ์ใด
