ผม. ข้อดี
1. ความสามารถในการปรับเปลี่ยนโหลดสูง: ความสามารถในการสลับหน้าสัมผัสกระแสสูง 16A ช่วยให้สามารถขับเคลื่อนโหลดกำลังปานกลางถึงสูงได้โดยตรง โดยไม่จำเป็นต้องใช้วงจรขยายสัญญาณเพิ่มเติม
2. ความสามารถในการปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่ง: ความต้านทานไฟฟ้าแรงสูงจะจัดการกับความผันผวนของแรงดันไฟฟ้าในสภาพแวดล้อมโครงข่ายไฟฟ้าที่ซับซ้อน ซึ่งช่วยลดความเสี่ยงของการพัง
3. ความคล่องตัวสูง: ช่วงแรงดันไฟฟ้าคอยล์กว้างและบรรจุภัณฑ์ PCB มาตรฐาน ช่วยให้มั่นใจได้ถึงความเข้ากันได้กับการออกแบบอุปกรณ์อุตสาหกรรมต่างๆ เพิ่มการนำผลิตภัณฑ์กลับมาใช้ใหม่ได้
ครั้งที่สอง โครงสร้างผลิตภัณฑ์และคุณสมบัติการติดตั้ง
1. ข้อมูลจำเพาะของบรรจุภัณฑ์: ใช้แพ็คเกจ PCB 8 พินที่มีรูปแบบพินที่เหมาะสม อำนวยความสะดวกในการเชื่อมอัตโนมัติและการประกอบมวล
2. การออกแบบที่กะทัดรัด: ขนาดกะทัดรัดตอบสนองความต้องการในการติดตั้งอุปกรณ์ภายในที่มีความหนาแน่นสูง ช่วยประหยัดพื้นที่บอร์ด PCB และมีส่วนทำให้ผลิตภัณฑ์มีขนาดเล็กลง
3. ประเภทโครงสร้าง: โครงสร้าง SPDT (Single-Pole Double-Throw) ให้ตรรกะการสลับที่ชัดเจน ปรับให้เข้ากับความต้องการในการสลับวงจรต่างๆ
III. สถานการณ์การใช้งานที่เกี่ยวข้อง
1. การควบคุมทางอุตสาหกรรม: เหมาะสำหรับการควบคุมมอเตอร์ การขับคอนแทคเตอร์ และการสลับวงจรในอุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม
2. เครื่องใช้ไฟฟ้าภายในบ้าน: เหมาะสำหรับการควบคุมไฟและการเปลี่ยนโหลดในเครื่องใช้ไฟฟ้าภายในบ้านที่มีกำลังสูง เช่น เครื่องปรับอากาศ เครื่องซักผ้า และตู้เย็น
3. อุปกรณ์รักษาความปลอดภัยและพลังงาน: ใช้ได้กับสวิตช์ควบคุมในระบบตรวจสอบความปลอดภัย แหล่งจ่ายไฟของ UPS และการแปลงวงจรอินเวอร์เตอร์
4. อิเล็กทรอนิกส์สำหรับยานยนต์: ใช้สำหรับควบคุมโหลดของเครื่องใช้ไฟฟ้าเสริมในรถยนต์ (ต้องตรงกับข้อกำหนดแรงดันไฟฟ้าที่สอดคล้องกัน)
ข้อมูลการติดต่อ
| ประเภท | CY115F |
| วัสดุหน้าสัมผัส | โลหะผสมเงิน |
| ความต้านทานต่อการสัมผัส | สูงสุด 100mΩ (ที่ 1A 6VDC) |
| โหลดพิกัด (โหลดตัวต้านทาน) | 16เอ 250VAC |
| สูงสุด การสลับกระแส | 16A |
| สูงสุด แรงดันไฟฟ้าสลับ | 277VAC |
| สูงสุด การเปลี่ยนพลังงาน | 4432VA |
| นาที การสลับโหลด | 6V 1A |
| ลักษณะ |
| เวลาใช้งาน (ที่พิกัดแรงดันไฟฟ้าคอยล์) | สูงสุด 15ms (ไม่มีไดโอด) |
| เวลาวางจำหน่าย | สูงสุด 5ms ( ไม่มีไดโอด) |
| ความต้านทานของฉนวน | นาที 1,000MΩ (ที่ 500VDC) |
| ความเป็นฉนวน | ระหว่างหน้าสัมผัสที่เปิดอยู่: 1,000VAC, 50/60Hz เป็นเวลา 1 นาที |
| ระหว่างคอยล์และหน้าสัมผัส: 5000VAC, 50/60Hz เป็นเวลา 1 นาที |
| ความต้านทานการสั่นสะเทือน | ทำลายล้าง | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| มีประโยชน์ใช้สอย | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| กันกระแทก | มีประโยชน์ใช้สอย | ขั้นต่ำ 10G |
| ทำลายล้าง | ขั้นต่ำ 100G |
| ความอดทน | ความทนทานทางกล (10800ops./ชม.) | 10000000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| ความทนทานทางไฟฟ้า (360ops./ชม.) | 100,000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| อุณหภูมิแวดล้อม | -40°C~ 85°C(ไม่มีการควบแน่น) |
| น้ำหนัก | ประมาณ 13.5g |
| ที่กำหนด แรงดันไฟฟ้า (วีดีซี) | ที่กำหนด ปฏิบัติการ ปัจจุบัน ±10%(มิลลิแอมป์) | ความต้านทานของคอยล์ ±10%(Ω) | ที่กำหนด operating โฟเวอร์ | ใช้งานแรงดันไฟฟ้า (สูงสุด) | ปล่อยแรงดันไฟฟ้า (ขั้นต่ำ) | สูงสุด แรงดันไฟฟ้าที่อนุญาต |
| 5 | 80.00 | 62.5 | ประมาณ 0.4W | 75% ของที่ระบุ แรงดันไฟฟ้า | 5% ของเล็กน้อย แรงดันไฟฟ้า | 130% ของแรงดันไฟฟ้าที่กำหนด |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
ข้อมูลที่แสดงด้านบนเป็นค่าเริ่มต้น อย่าใช้แรงดันไฟฟ้าสูงสุดที่อนุญาตบนคอยล์นานกว่า 10 นาที เพื่อหลีกเลี่ยงไม่ให้คอยล์ร้อนเกินไป

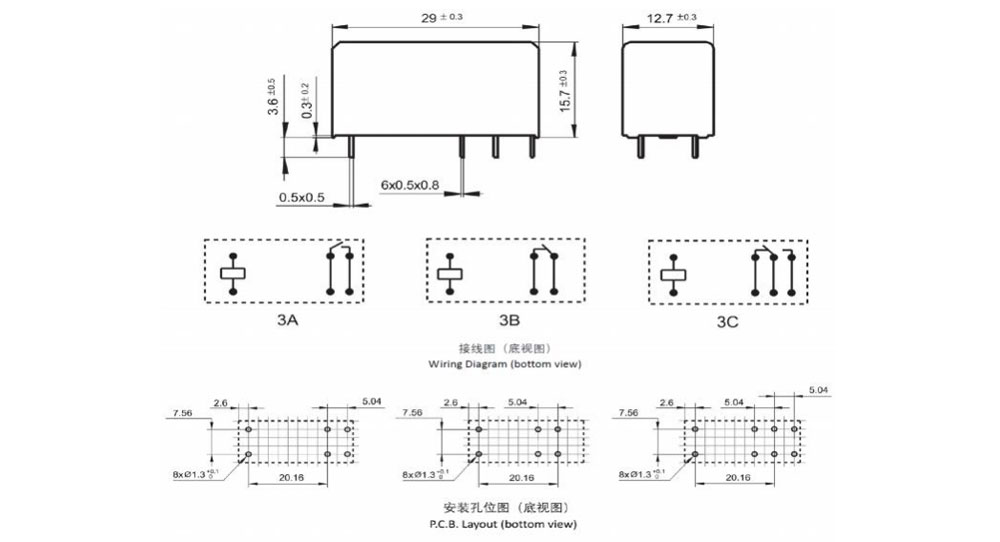

ขนาดเค้าร่าง, แผนภาพการเดินสายไฟ, เค้าโครง PCB (หน่วย: มม.)

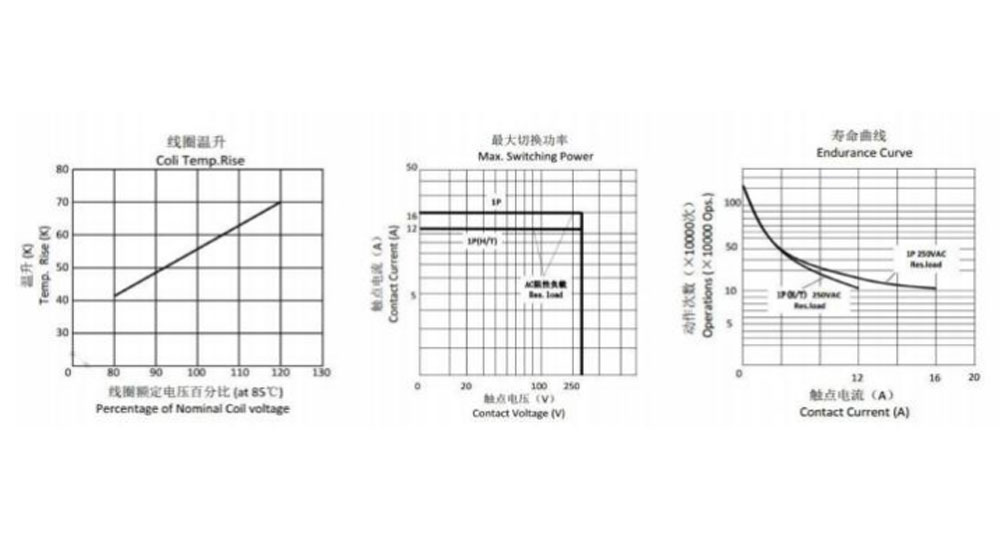

เส้นโค้งลักษณะ
ข้อมูลการสั่งซื้อ
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：ประเภท：CY115F
2: จำนวนเสา: 1-1 เสา
3: การจัดเตรียมการติดต่อ: A-Form A ; แบบฟอร์ม B B ; C-แบบฟอร์ม C
4: แรงดันไฟฟ้าที่กำหนด: 5,6,9,12,18,24,48VDC
5: สีตู้: B-ดำ
6: คอยล์ กำลัง: D-0.4W
7: โครงสร้างป้องกัน: พิสูจน์อักษร S-Flux,
SH- ชนิดปิดผนึก ล้างทำความสะอาดได้
8: พารามิเตอร์พิเศษ: ประเภทไม่มีมาตรฐาน
ตัวอักษรหรือตัวเลข-ข้อกำหนดพิเศษ
รีเลย์ป้องกันฟลักซ์ไม่สามารถใช้ในสภาพแวดล้อมที่มีมลพิษ เช่น H2S, SO2, NO2, ฝุ่น ฯลฯ
ไม่แนะนำให้ทำความสะอาดน้ำหรือแปรรูปพื้นผิวหลังจากประกอบรีเลย์ป้องกันฟลักซ์บน PCB แล้ว
ข้อจำกัดความรับผิดชอบ: ข้อมูลจำเพาะมีไว้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
เราไม่สามารถประเมินประสิทธิภาพและพารามิเตอร์ทั้งหมดสำหรับทุกแอปพลิเคชันที่เป็นไปได้ ดังนั้น ผู้ใช้ควรอยู่ในตำแหน่งที่ถูกต้องในการเลือก
ผลิตภัณฑ์ที่เหมาะกับการใช้งานของตนเอง สำหรับรีเลย์แบบปิดผนึก หลังจากติดตั้งและทำความสะอาด โปรดเปิดรูระบายอากาศในกล่องก่อนใช้งาน หากมีข้อสงสัยใดๆ โปรดติดต่อ Chengyuan เพื่อขอรับบริการด้านเทคนิค อย่างไรก็ตาม เป็นความรับผิดชอบของผู้ใช้ในการพิจารณาว่าควรใช้ผลิตภัณฑ์ใด
