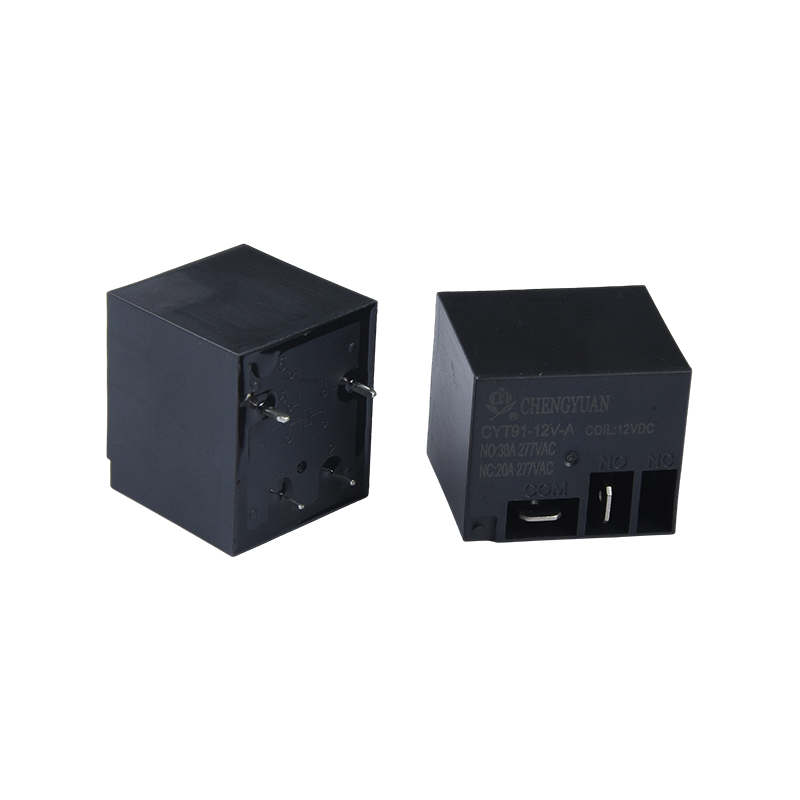

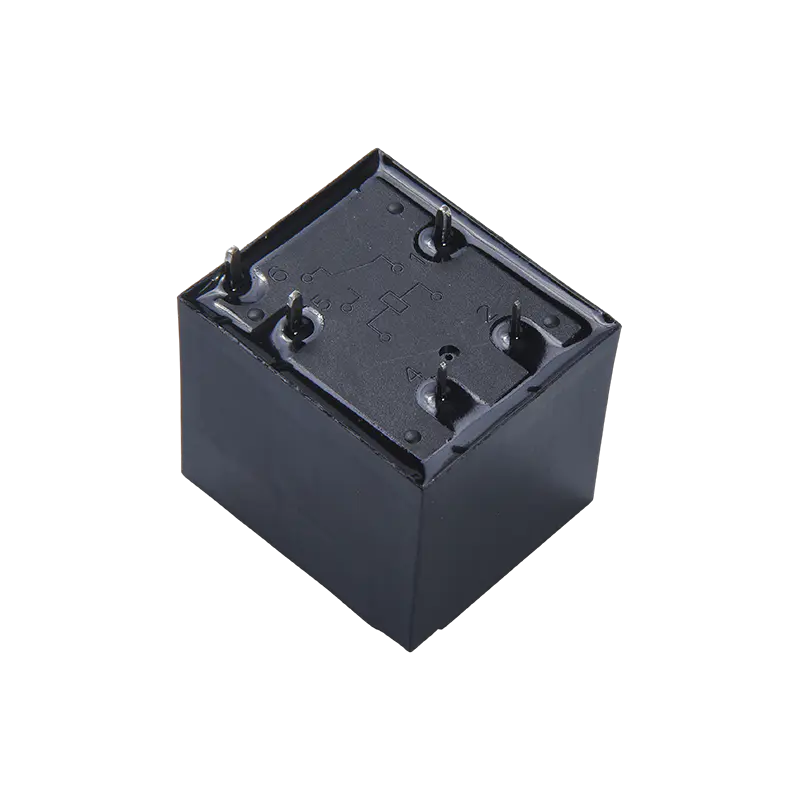

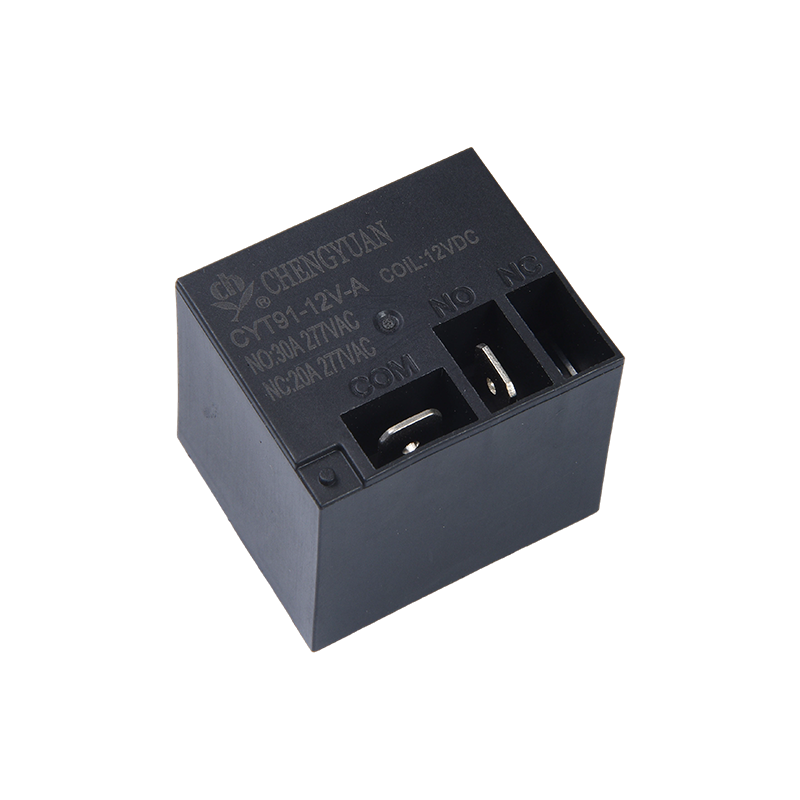

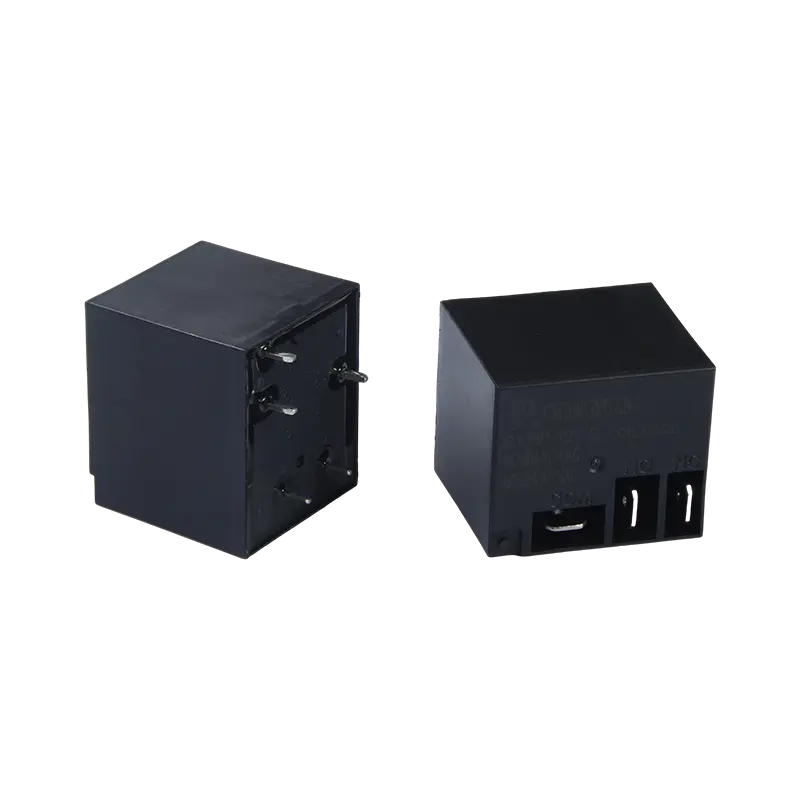

1. ข้อดีของผลิตภัณฑ์
การออกแบบที่กะทัดรัดกระแสสูง: ให้ความสามารถในการสลับโหลดสูงที่ 20A/30A ในปริมาณเล็กน้อย ให้ความหนาแน่นของพลังงานสูงและประหยัดพื้นที่ในการติดตั้ง
โครงสร้างรับกระแสไฟเสริม: รุ่นขั้วต่อทองแดงที่เป็นอุปกรณ์เสริมให้ความต้านทานการสัมผัสที่ต่ำกว่าและความสามารถในการรับกระแสไฟที่แข็งแกร่งขึ้น ลดการสร้างความร้อน และปรับปรุงความน่าเชื่อถือในระยะยาวภายใต้กระแสไฟฟ้าที่สูง
ไดรฟ์แรงดันไฟฟ้ากว้าง: ช่วงแรงดันไฟฟ้าใช้งานคอยล์กว้าง (3-48VDC) เหมาะอย่างยิ่งสำหรับอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ อุปกรณ์ที่ใช้พลังงานแบตเตอรี่ และระบบควบคุม DC ต่างๆ
2. คุณสมบัติที่สำคัญ
ความจุในการโหลด: รองรับการสลับโหลดได้สูงสุด 30A @ 250VAC หรือ 28VDC ตอบสนองความต้องการในการควบคุมโหลดตัวต้านทานและอุปนัยกำลังสูงส่วนใหญ่
การกำหนดค่าหน้าสัมผัส: ใช้โครงสร้าง SPDT (Single Pole Double Throw) ซึ่งเป็นหน้าสัมผัสแบบเปิดตามปกติและแบบปิดตามปกติ เหมาะสำหรับการสลับวงจรอย่างง่ายหรือการควบคุมการเปิด/ปิด
ไดรฟ์ที่มีประสิทธิภาพ: การใช้พลังงานคอยล์ทั่วไปคือ 0.9W ให้ประสิทธิภาพการขับขี่สูงและภาระในวงจรควบคุมต่ำ
การออกแบบที่ทนทาน: โครงสร้างที่แข็งแกร่ง วัสดุหน้าสัมผัส และแรงดันที่ปรับให้เหมาะกับการอาร์กกระแสสูง ส่งผลให้อายุการใช้งานทางไฟฟ้ายาวนาน
3. การใช้งานหลัก
อิเล็กทรอนิกส์สำหรับยานยนต์: ใช้ในยานพาหนะไฟฟ้าและยานพาหนะแบบดั้งเดิมสำหรับการจัดการแบตเตอรี่ วงจรชาร์จล่วงหน้า เครื่องทำความร้อน เครื่องเป่าลม และการควบคุมแสงสว่างกำลังสูง
อุปกรณ์อุตสาหกรรม: ควบคุมมอเตอร์ขนาดเล็กและขนาดกลาง คอมเพรสเซอร์ เครื่องทำความร้อนในอุตสาหกรรม และหน่วยจ่ายพลังงาน
เครื่องใช้ไฟฟ้าภายในบ้าน: ใช้ในเครื่องทำน้ำอุ่นทันที เครื่องใช้ในครัวกำลังสูง คอมเพรสเซอร์เครื่องปรับอากาศ และอุปกรณ์ทำความร้อนที่ต้องการสวิตช์กระแสสูง
การควบคุมพลังงาน: ทำหน้าที่เป็นสวิตช์ควบคุมหลักสำหรับวงจรไฟฟ้ากระแสตรงสูงในระบบสุริยะและอุปกรณ์ชาร์จ
| ข้อมูลการติดต่อ |
| ประเภท | CYT91 |
| วัสดุหน้าสัมผัส | โลหะผสมเงิน |
| ความต้านทานต่อการสัมผัส | สูงสุด 100mΩ (ที่ 1A 6VDC) |
| โหลดพิกัด (โหลดตัวต้านทาน) | 20A/30A 250VAC |
| สูงสุด การสลับกระแส | 20A/30A |
| สูงสุด แรงดันไฟฟ้าสลับ | 250VAC |
| สูงสุด การเปลี่ยนพลังงาน | 5000VA/7500VA |
| ลักษณะ |
| เวลาใช้งาน (ที่พิกัดแรงดันไฟฟ้าคอยล์) | สูงสุด 15ms (ไม่มีไดโอด) |
| เวลาวางจำหน่าย | สูงสุด 10ms ( ไม่มีไดโอด) |
| ความต้านทานของฉนวน | นาที 1,000MΩ (ที่ 500VDC) |
| ความเป็นฉนวน | ระหว่างหน้าสัมผัสที่เปิดอยู่: 1500VAC, 50/60Hz เป็นเวลา 1 นาที |
| ระหว่างคอยล์และหน้าสัมผัส : 2500VAC , 50/60Hz เป็นเวลา 1 นาที |
| ความต้านทานการสั่นสะเทือน | ทำลายล้าง | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| มีประโยชน์ใช้สอย | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| ความต้านทานขาก | มีประโยชน์ใช้สอย | ขั้นต่ำ 10G |
| ทำลายล้าง | ขั้นต่ำ 100G |
| ความอดทน | ความทนทานทางกล (10800ops./ชม.) | 10000000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| ความทนทานทางไฟฟ้า (360ops./ชม.) | 100,000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| อุณหภูมิโดยรอบ | -40°C~ 85°C(ไม่มีการควบแน่น) |
| น้ำหนัก | ประมาณ 28 ก. |
ข้อมูลคอยล์ (ที่ 20 ℃)
| ที่กำหนด แรงดันไฟฟ้า (วีดีซี) | ที่กำหนด ปฏิบัติการ ปัจจุบัน ±10%(มิลลิแอมป์) | ความต้านทานของคอยล์ ±10%(Ω) | ที่กำหนด operating อำนาจ | ใช้งานแรงดันไฟฟ้า (สูงสุด) | ปล่อยแรงดันไฟฟ้า (ขั้นต่ำ) | สูงสุด แรงดันไฟฟ้าที่อนุญาต |
| 5 | 180 | 27 | ประมาณ 0.9 วัตต์ | 75% ของที่ระบุ แรงดันไฟฟ้า | 5% ของเล็กน้อย แรงดันไฟฟ้า | 130% ของแรงดันไฟฟ้าที่กำหนด |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
ข้อมูลที่แสดงข้างต้นเป็นค่าเริ่มต้น อย่าใช้แรงดันไฟฟ้าสูงสุดที่อนุญาตบนคอยล์นานกว่า 10 นาที เพื่อหลีกเลี่ยงไม่ให้คอยล์ร้อนเกินไป

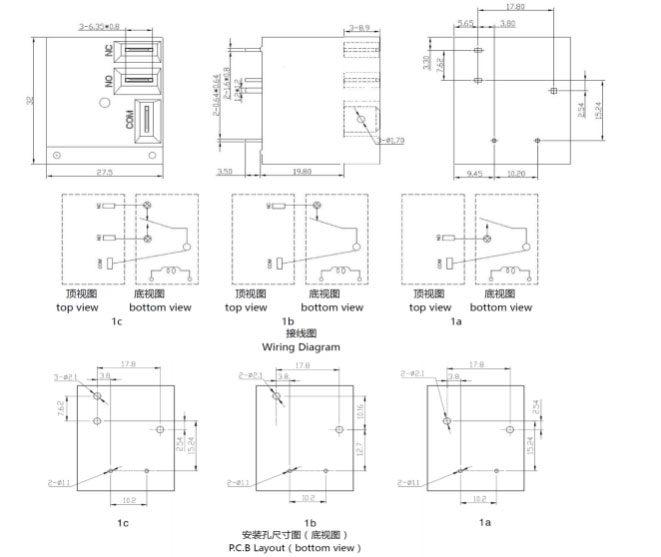

ขนาดเค้าร่าง, แผนภาพการเดินสายไฟ, เค้าโครง PCB (หน่วย: มม.)

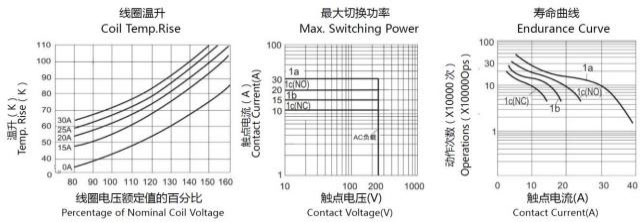

เส้นโค้งลักษณะ
ข้อมูลการสั่งซื้อ
CYT91 - 1 - C - 12VDC - B - D - S - XX
1 2 3 4 5 6 7 8
1：ประเภท：CYT91
2: จำนวนเสา: 1-1 เสา
3: การจัดการการติดต่อ: : A แบบฟอร์ม A; แบบฟอร์ม B B ; ค แบบฟอร์ม ค
4: แรงดันไฟฟ้าที่กำหนด: 5,6,9,12,15,18,24,48VDC
5: สีตู้: B-ดำ; L-สีฟ้า
6: คอยล์ กำลัง: D-0.9W
7: โครงสร้างป้องกัน: พิสูจน์อักษร S-Flux,
SH- ชนิดปิดผนึก ล้างทำความสะอาดได้
8: พารามิเตอร์พิเศษ: ประเภทไม่มีมาตรฐาน
ตัวอักษรหรือตัวเลข-ข้อกำหนดพิเศษ
รีเลย์ป้องกันฟลักซ์ไม่สามารถใช้ในสภาพแวดล้อมที่มีมลพิษเช่น H2S, SO2, NO2, ฝุ่น ฯลฯ
ไม่แนะนำให้ทำความสะอาดน้ำหรือกระบวนการพื้นผิวหลังจากประกอบรีเลย์ป้องกันฟลักซ์บน PCB แล้ว
ข้อสงวนสิทธิ์: ข้อมูลจำเพาะนี้มีไว้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
เราไม่สามารถประเมินประสิทธิภาพและพารามิเตอร์ทั้งหมดสำหรับทุกการใช้งานที่เป็นไปได้ ดังนั้นผู้ใช้จึงควรอยู่ในตำแหน่งที่เหมาะสมในการเลือก
ผลิตภัณฑ์ที่เหมาะกับการใช้งานของตนเอง สำหรับรีเลย์แบบปิดผนึก หลังจากติดตั้งและทำความสะอาดแล้ว โปรดเปิดรูระบายอากาศในเคสก่อนใช้งาน หากมีข้อสงสัยใด ๆ โปรดติดต่อ Chengyuan เพื่อขอรับบริการด้านเทคนิค อย่างไรก็ตาม เป็นความรับผิดชอบของผู้ใช้ในการพิจารณาว่าควรใช้ผลิตภัณฑ์ใด
