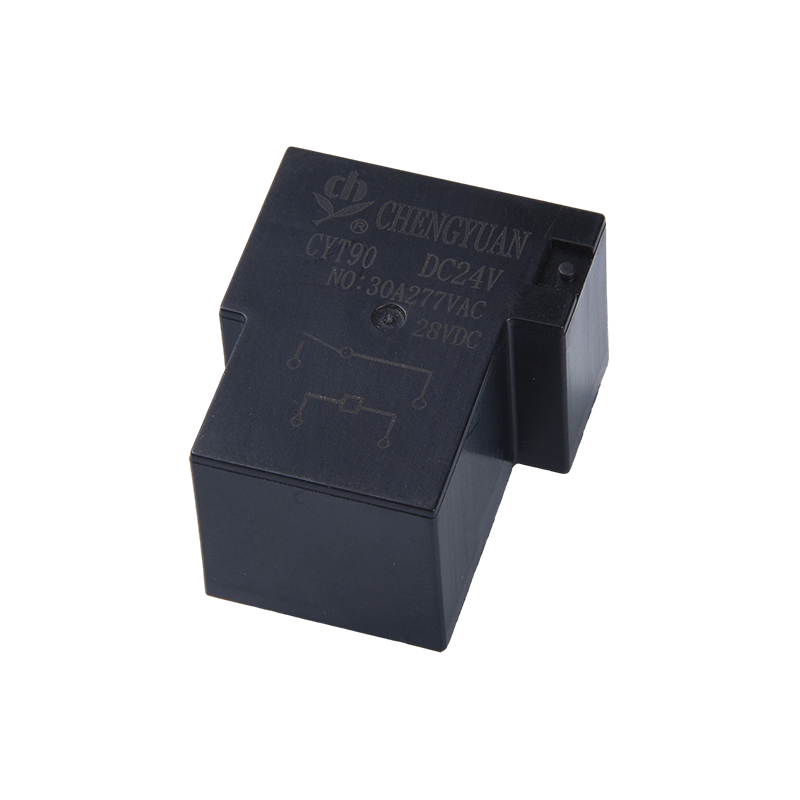

ผม. คุณสมบัติ:
1. ตัวเลือกการติดตั้งหลายตัว: มีตัวเลือกการติดตั้งที่หลากหลายเพื่อให้เหมาะกับสถานการณ์การติดตั้งอุปกรณ์ที่แตกต่างกัน ช่วยเพิ่มความสะดวกในการติดตั้ง
2. การออกแบบที่กะทัดรัด: เนื่องจากเป็นรีเลย์ขนาดเล็กกำลังสูง ขนาดกะทัดรัดช่วยประหยัดพื้นที่การติดตั้งภายใน
3. โครงสร้าง SPDT: ใช้โครงสร้างแบบ single-pole double-throw ให้ตรรกะการสลับที่ชัดเจนและปรับให้เข้ากับความต้องการการสลับวงจรกำลังสูงต่างๆ
ครั้งที่สอง ฟังก์ชันหลักและสถานการณ์ที่เกี่ยวข้อง:
1. ฟังก์ชั่นหลัก: ให้การควบคุมการสลับกระแสสูง การแปลงสัญญาณ และฟังก์ชันการสลับโหลด เพื่อให้มั่นใจว่าวงจรอุปกรณ์กำลังสูงทำงานได้อย่างเสถียร
2. เครื่องใช้ไฟฟ้าภายในบ้าน: เหมาะสำหรับเครื่องปรับอากาศ เตาแม่เหล็กไฟฟ้า ตู้เย็น หม้อหุงข้าว และเครื่องใช้ภายในบ้านอื่นๆ ทำให้สามารถควบคุมการสลับโหลดพลังงานสูงได้
3. การควบคุมทางอุตสาหกรรม: เหมาะสำหรับเครื่องทำความร้อน อุปกรณ์ระบายอากาศ และอุปกรณ์อื่นๆ ในระบบอัตโนมัติทางอุตสาหกรรม ตอบสนองความต้องการการควบคุมกระแสสูงในสถานการณ์ทางอุตสาหกรรม
4. บ้านอัจฉริยะและเทคโนโลยีเกิดใหม่: ใช้ได้กับอุปกรณ์รักษาความปลอดภัย ระบบไฟส่องสว่าง อุปกรณ์พลังงานใหม่ และ Internet of Things รองรับการแปลงสัญญาณและการสลับโหลด
IV. ข้อดีที่สำคัญ:
1. การจัดการพลังงานสูง: การออกแบบพลังงานสัมผัสสูงสามารถรองรับสถานการณ์กระแสสูง 20A/30A ได้อย่างน่าเชื่อถือ โดยให้ความสามารถในการปรับตัวที่แข็งแกร่ง
2. การติดตั้งที่ยืดหยุ่น: มีตัวเลือกการติดตั้งหลายแบบ เข้ากันได้กับข้อกำหนดในการติดตั้งอุปกรณ์ที่แตกต่างกัน
3. การใช้งานที่หลากหลาย: ครอบคลุมหลายสาขา รวมถึงเครื่องใช้ภายในบ้าน การควบคุมทางอุตสาหกรรม บ้านอัจฉริยะ และพลังงานใหม่ ซึ่งนำเสนอความคล่องตัวที่แข็งแกร่ง
4. ขนาดกะทัดรัดและกำลังสูง: ให้เอาต์พุตกำลังสูงในขนาดกะทัดรัด ตอบสนองความต้องการสองประการในการย่อขนาดอุปกรณ์และการควบคุมกำลังสูง
ข้อมูลการติดต่อ
| ประเภท | CYT90 |
| วัสดุหน้าสัมผัส | โลหะผสมเงิน |
| ความต้านทานต่อการสัมผัส | สูงสุด 100mΩ (ที่ 1A 6VDC) |
| โหลดพิกัด (โหลดตัวต้านทาน) | 20A/30A 250VAC |
| สูงสุด การสลับกระแส | 20A/30A |
| สูงสุด แรงดันไฟฟ้าสลับ | 250VAC |
| สูงสุด การเปลี่ยนพลังงาน | 5,000VA/7500VA |
| นาที การสลับโหลด | 6V 1A |
| ลักษณะ |
| เวลาใช้งาน (ที่พิกัดแรงดันไฟฟ้าคอยล์) | สูงสุด 15ms (ไม่มีไดโอด) |
| เวลาวางจำหน่าย | สูงสุด 10ms ( ไม่มีไดโอด) |
| ความต้านทานของฉนวน | ขั้นต่ำ 1,000MΩ (ที่ 500VDC) |
| ความเป็นฉนวน | ระหว่างหน้าสัมผัสที่เปิดอยู่: 1500VAC, 50/60Hz เป็นเวลา 1 นาที |
| ระหว่างคอยล์และหน้าสัมผัส : 2500VAC , 50/60Hz เป็นเวลา 1 นาที |
| ความต้านทานการสั่นสะเทือน | ทำลายล้าง | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| มีประโยชน์ใช้สอย | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| กันกระแทก | มีประโยชน์ใช้สอย | ขั้นต่ำ 10G |
| ทำลายล้าง | ขั้นต่ำ 100G |
| ความอดทน | ความทนทานทางกล (10800ops./ชม.) | 10000000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| ความทนทานทางไฟฟ้า (360ops./ชม.) | 100,000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| อุณหภูมิโดยรอบ | -40°C~ 85°C (ไม่มีการควบแน่น) |
| น้ำหนัก | ประมาณ 24 ก. |
| ข้อมูลคอยล์ (ที่ 20 ℃) |
| ที่กำหนด แรงดันไฟฟ้า (วีดีซี) | ที่กำหนด ปฏิบัติการ ปัจจุบัน ±10%(มิลลิแอมป์) | ความต้านทานของคอยล์ ±10%(Ω) | ที่กำหนด operating อำนาจ | ใช้งานแรงดันไฟฟ้า (สูงสุด) | ปล่อยแรงดันไฟฟ้า (ขั้นต่ำ) | สูงสุด แรงดันไฟฟ้าที่อนุญาต |
| 5 | 180 | 27 | ประมาณ 0.9 วัตต์ | 75% ของที่ระบุ แรงดันไฟฟ้า | 5% ของเล็กน้อย แรงดันไฟฟ้า | 130% ของแรงดันไฟฟ้าที่กำหนด |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
ข้อมูลที่แสดงข้างต้นเป็นค่าเริ่มต้น อย่าใช้แรงดันไฟฟ้าสูงสุดที่อนุญาตบนคอยล์นานกว่า 10 นาที เพื่อหลีกเลี่ยงไม่ให้คอยล์ร้อนเกินไป

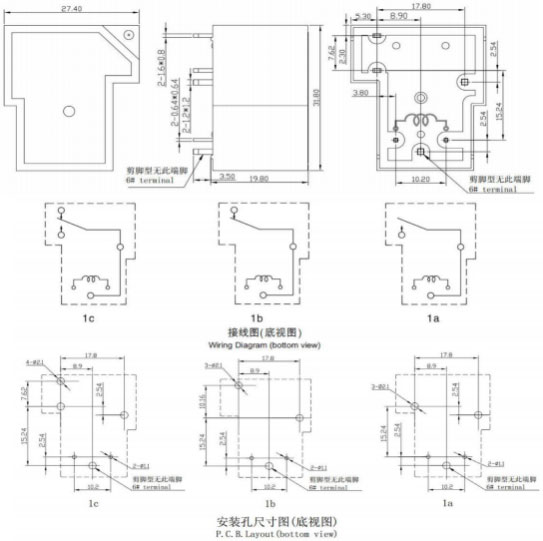

ขนาดเค้าร่าง, แผนภาพการเดินสายไฟ, เค้าโครง PCB (หน่วย: มม.)

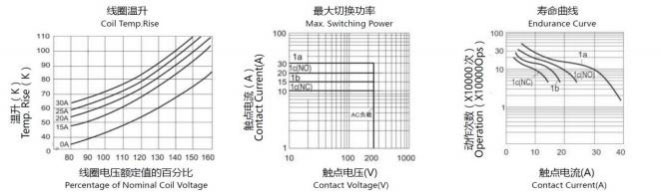

เส้นโค้งลักษณะ
ข้อมูลการสั่งซื้อ
CYT90 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1： ประเภท： CYT90
2: จำนวนเสา: 1-1 เสา
3: การจัดเตรียมการติดต่อ: แบบฟอร์ม A ; แบบฟอร์ม B ; แบบ C แบบ C
4: แรงดันไฟฟ้าที่กำหนด: 5,6,9,12,15,18,24,48VDC
5: สีตู้: H-ดำ; L-สีฟ้า
6: คอยล์ Pwor: D-0.9W
7: โครงสร้างป้องกัน: พิสูจน์อักษร S-Flux,
SH-ชนิดปิดผนึกล้างทำความสะอาดได้
8: พารามิเตอร์พิเศษ: ไม่มี-ประเภทมาตรฐาน
ตัวอักษรหรือตัวเลข - ข้อกำหนดพิเศษ
รีเลย์ป้องกันฟลักซ์ไม่สามารถใช้ในสภาพแวดล้อมที่มีมลพิษเช่น H2S, SO2, NO2, ฝุ่น ฯลฯ
ไม่แนะนำให้ทำความสะอาดน้ำหรือการประมวลผลพื้นผิวหลังจากประกอบรีเลย์ป้องกันฟลักซ์บน PCB แล้ว
ข้อสงวนสิทธิ์: ข้อมูลจำเพาะนี้มีไว้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
เราไม่สามารถประเมินประสิทธิภาพและพารามิเตอร์ทั้งหมดสำหรับทุกการใช้งานที่เป็นไปได้ ดังนั้นผู้ใช้จึงควรอยู่ในตำแหน่งที่เหมาะสมในการเลือก
ผลิตภัณฑ์ที่เหมาะกับการใช้งานของตนเอง สำหรับรีเลย์แบบปิดผนึก หลังจากติดตั้งและทำความสะอาดแล้ว โปรดเปิดรูระบายอากาศในเคสก่อนใช้งาน หากมีข้อสงสัยใด ๆ โปรดติดต่อ Chengyuan เพื่อขอรับบริการด้านเทคนิค อย่างไรก็ตาม เป็นความรับผิดชอบของผู้ใช้ในการพิจารณาว่าควรใช้ผลิตภัณฑ์ใด
