คุณสมบัติผลิตภัณฑ์:
• ความสามารถในการสลับโหลดสูง: รองรับโหลดการสลับสูงสุด 30 แอมป์ (ข้อกำหนดบางอย่างสูงถึง 40A) สามารถรองรับความต้องการในการควบคุมของอุปกรณ์กำลังสูง
• ดีไซน์กะทัดรัด: ขนาดเล็ก เหมาะสำหรับการติดตั้งที่มีความหนาแน่นสูงในกล่องไฟฟ้าหรือแผงควบคุมที่มีพื้นที่จำกัด
• การใช้พลังงานต่ำ: การใช้พลังงานคอยล์ต่ำเพียง 0.9W ลดการใช้พลังงานของระบบและการสร้างความร้อนได้อย่างมีประสิทธิภาพ
• ตัวเลือกขั้วต่อหลายตัว: มีผลิตภัณฑ์ขั้วต่อทองแดงเพื่อให้มั่นใจถึงการนำไฟฟ้าที่ดีเยี่ยมและความน่าเชื่อถือในการสัมผัสเมื่อต้องรับมือกับกระแสสูง
• ช่วงแรงดันไฟฟ้ากว้าง: แรงดันไฟฟ้าคอยล์ครอบคลุมตั้งแต่ 3VDC ถึง 48VDC เข้ากันได้กับระดับแรงดันไฟฟ้าระบบควบคุมต่างๆ
การใช้งานทั่วไป:
• อิเล็กทรอนิกส์ในยานยนต์: ใช้สำหรับควบคุมโหลดกำลังสูงในรถยนต์ เช่น เครื่องทำความร้อน มอเตอร์พัดลม และระบบไฟส่องสว่าง
• อุปกรณ์ทำความร้อนและระบายอากาศ: เหมาะสำหรับอุปกรณ์ HVAC อุตสาหกรรมและในครัวเรือน การควบคุมองค์ประกอบความร้อนหรือพัดลมระบายอากาศ
• เครื่องใช้ไฟฟ้าภายในบ้าน: ใช้สำหรับควบคุมสวิตช์ไฟในเครื่องใช้ไฟฟ้าภายในบ้านกำลังสูง เช่น เตาอบไฟฟ้า และเตาไมโครเวฟ
• การควบคุมทางอุตสาหกรรม: ใช้เป็นแอคชูเอเตอร์ในอุปกรณ์อัตโนมัติที่ต้องการสวิตช์กระแสสูง
| ข้อมูลการติดต่อ |
| ประเภท | CYT93 |
| วัสดุหน้าสัมผัส | โลหะผสมเงิน |
| ความต้านทานต่อการสัมผัส | สูงสุด 100mΩ (ที่ 1A 6VDC) |
| โหลดพิกัด (โหลดตัวต้านทาน) | 20A/30A 250VAC |
| สูงสุด การสลับกระแส | 20A/30A |
| สูงสุด แรงดันไฟฟ้าสลับ | 250VAC |
| สูงสุด การเปลี่ยนพลังงาน | 5000VA/7500VA |
| ลักษณะ |
| เวลาใช้งาน (ที่พิกัดแรงดันไฟฟ้าคอยล์) | สูงสุด 15ms ( ไม่มีไดโอด) |
| เวลาวางจำหน่าย | สูงสุด 10ms ( ไม่มีไดโอด) |
| ความต้านทานของฉนวน | นาที 1,000MΩ (ที่ 500VDC) |
| ความเป็นฉนวน | ระหว่างหน้าสัมผัสที่เปิดอยู่: 1500VAC, 50/60Hz เป็นเวลา 1 นาที |
| ระหว่างคอยล์และหน้าสัมผัส : 2500VAC , 50/60Hz เป็นเวลา 1 นาที |
| ความต้านทานการสั่นสะเทือน | ทำลายล้าง | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| มีประโยชน์ใช้สอย | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| กันกระแทก | มีประโยชน์ใช้สอย | ขั้นต่ำ 10G |
| ทำลายล้าง | ขั้นต่ำ 100G |
| ความอดทน | ความทนทานทางกล (10800ops./ชม.) | 10000000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| | ความทนทานทางไฟฟ้า (360ops./ชม.) | 100,000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| อุณหภูมิโดยรอบ | -40°C~ 85°C(ไม่มีการควบแน่น) |
| น้ำหนัก | ประมาณ 28 ก. |
ข้อมูลคอยล์ (ที่ 20 ℃)
| ที่กำหนด แรงดันไฟฟ้า (วีดีซี) | ที่กำหนด ปฏิบัติการ ปัจจุบัน ±10%(มิลลิแอมป์) | ความต้านทานของคอยล์ ±10%(Ω) | ที่กำหนด operating อำนาจ | ใช้งานแรงดันไฟฟ้า (สูงสุด) | ปล่อยแรงดันไฟฟ้า (ขั้นต่ำ) | สูงสุด แรงดันไฟฟ้าที่อนุญาต |
| 5 | 180 | 27 | ประมาณ 0.9 วัตต์ | 75% ของที่ระบุ แรงดันไฟฟ้า | 5% ของเล็กน้อย แรงดันไฟฟ้า | 130% ของแรงดันไฟฟ้าที่กำหนด |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
ข้อมูลที่แสดงด้านบนเป็นค่าเริ่มต้น อย่าใช้แรงดันไฟฟ้าสูงสุดที่อนุญาตบนคอยล์นานกว่า 10 นาที เพื่อหลีกเลี่ยงไม่ให้คอยล์ร้อนเกินไป

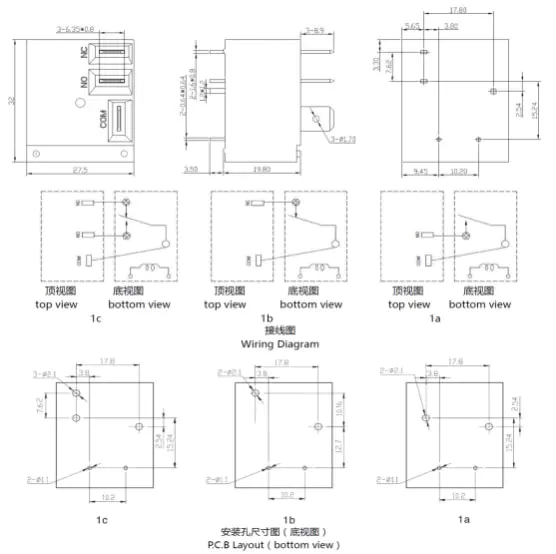

ขนาดเค้าร่าง, แผนภาพการเดินสายไฟ, เค้าโครง PCB (หน่วย: มม.)

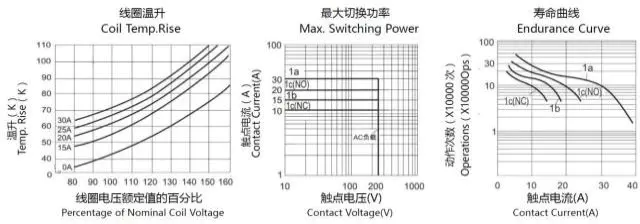

เส้นโค้งลักษณะ
ข้อมูลการสั่งซื้อ
CYT93 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1： ประเภท： CYT93
2: จำนวนเสา: 1-1 เสา
3: การจัดการการติดต่อ: : A แบบฟอร์ม A; แบบฟอร์ม B B ; ค แบบฟอร์ม ค
4: แรงดันไฟฟ้าที่กำหนด: 5,6,9,12,15,18,24,48VDC
5: สีตู้: H-ดำ
6: คอยล์ กำลัง: D-0.9W
7: โครงสร้างป้องกัน: พิสูจน์อักษร S-Flux,
SH- ชนิดปิดผนึก ล้างทำความสะอาดได้
8: พารามิเตอร์พิเศษ: ประเภทไม่มีมาตรฐาน
ตัวอักษรหรือตัวเลข-ข้อกำหนดพิเศษ
รีเลย์ป้องกันฟลักซ์ไม่สามารถใช้ในสภาพแวดล้อมที่มีมลพิษเช่น H2S, SO2, NO2, ฝุ่น ฯลฯ
ไม่แนะนำให้ทำความสะอาดน้ำหรือการประมวลผลพื้นผิวหลังจากประกอบรีเลย์ป้องกันฟลักซ์บน PCB แล้ว
ข้อสงวนสิทธิ์: ข้อมูลจำเพาะนี้มีไว้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
เราไม่สามารถประเมินประสิทธิภาพและพารามิเตอร์ทั้งหมดสำหรับทุกการใช้งานที่เป็นไปได้ ดังนั้นผู้ใช้จึงควรอยู่ในตำแหน่งที่เหมาะสมในการเลือก
ผลิตภัณฑ์ที่เหมาะกับการใช้งานของตนเอง สำหรับรีเลย์แบบปิดผนึก หลังจากติดตั้งและทำความสะอาดแล้ว โปรดเปิดรูระบายอากาศในเคสก่อนใช้งาน หากมีข้อสงสัยใด ๆ โปรดติดต่อ Chengyuan เพื่อขอรับบริการด้านเทคนิค อย่างไรก็ตาม เป็นความรับผิดชอบของผู้ใช้ในการพิจารณาว่าควรใช้ผลิตภัณฑ์ใด
