คุณสมบัติ:
• ความเข้ากันได้ของโหลดในวงกว้าง: ใช้งานได้กับโหลด AC 15A 125VAC, 12A 250VAC และโหลด DC 10A 28VDC ครอบคลุมความต้องการในการเปลี่ยนวงจรพลังงานต่ำถึงปานกลางส่วนใหญ่
• แรงดันไฟฟ้าคอยล์แบบยืดหยุ่น: รองรับแรงดันไฟฟ้าคอยล์ 3VDC-48VDC ซึ่งตรงกับข้อกำหนดแรงดันไฟฟ้าของวงจรควบคุมต่างๆ โดยตรง โดยไม่จำเป็นต้องใช้โมดูลแปลงแรงดันไฟฟ้าเพิ่มเติม
• การออกแบบการใช้พลังงานต่ำ: การใช้พลังงานคอยล์เพียง 0.36W ลดการใช้พลังงานโดยรวมของอุปกรณ์และทำให้เหมาะสำหรับอุปกรณ์ที่ใช้พลังงานแบตเตอรี่
• การรับรองที่เชื่อถือได้แบบคู่: ผ่านการรับรอง TUV และ CQC ซึ่งเป็นไปตามมาตรฐานความปลอดภัยระหว่างประเทศและในประเทศ และเหมาะสำหรับผลิตภัณฑ์ปลายทางที่จำหน่ายในตลาดหลายแห่ง

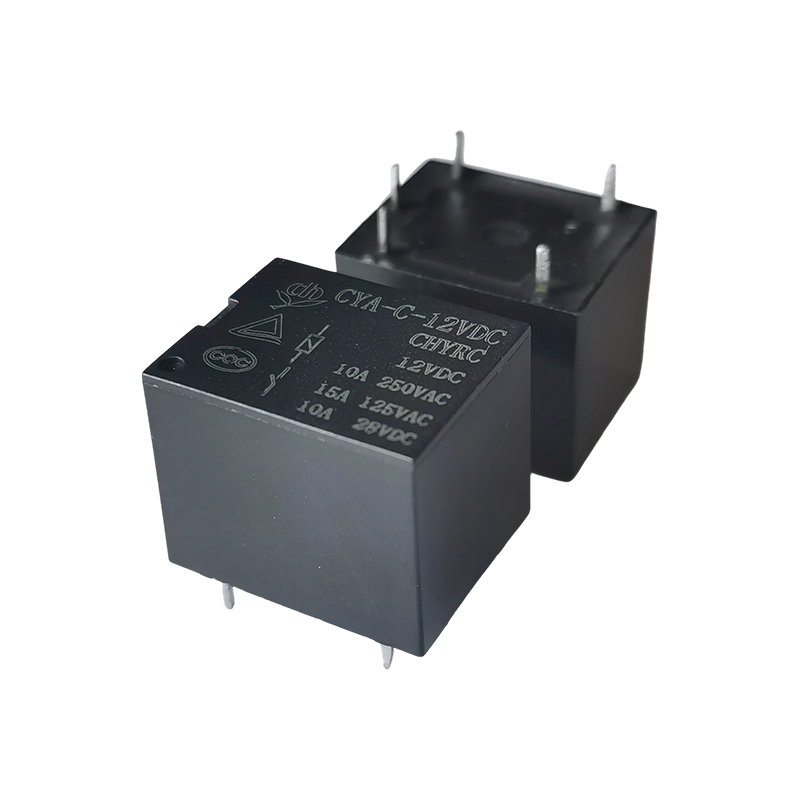

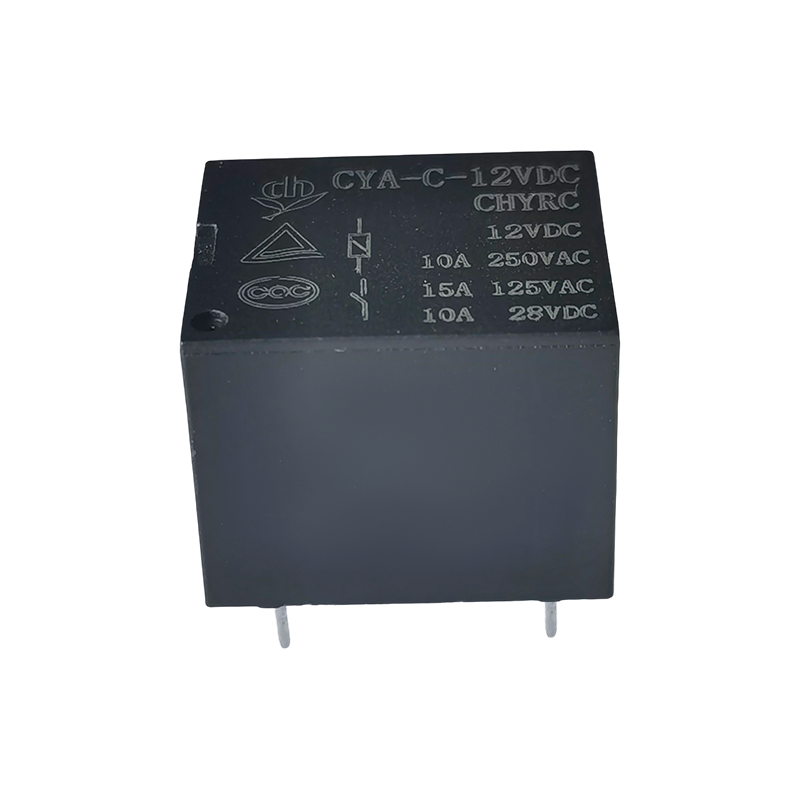

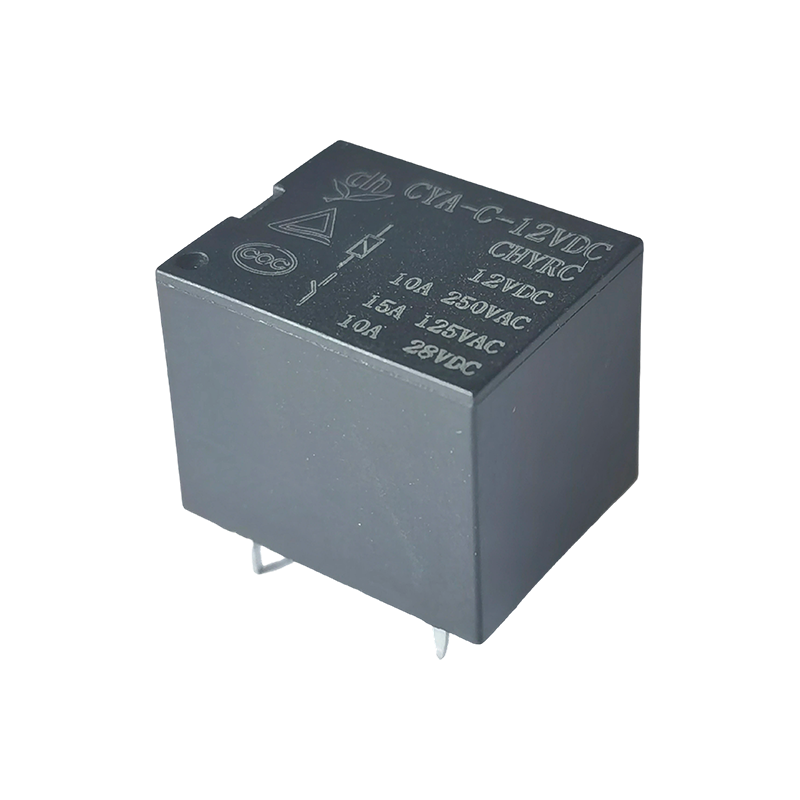

• การติดตั้ง PCB ที่สะดวก: ใช้โครงสร้าง 5 พินเพื่อการบัดกรีและประกอบแผงวงจรพิมพ์ที่ง่ายดาย รูปทรงคล้ายลูกบาศก์น้ำตาลขนาดกะทัดรัดช่วยประหยัดพื้นที่ในการติดตั้ง และเหมาะสำหรับการออกแบบโครงร่างวงจรที่มีความหนาแน่นสูง
• ตรรกะการสลับที่ชัดเจน: ใช้รูปแบบหน้าสัมผัสแบบ single-pole single-throw (SPST) ให้ตรรกะการสลับที่ง่ายและชัดเจน ทำให้การออกแบบวงจรง่ายขึ้น และลดความน่าจะเป็นของข้อผิดพลาดในการเดินสายไฟ
สถานการณ์การใช้งาน:
• เครื่องใช้ในครัวเรือน: ควบคุมการเปิด/ปิดเตาอบไฟฟ้าขนาดเล็ก ตู้กดน้ำ สวิตช์ควบคุมระยะไกล ฯลฯ
• การควบคุมทางอุตสาหกรรม: โมดูลขยาย PLC ขนาดเล็ก วงจรสวิตช์สัญญาณเซ็นเซอร์ ช่วยให้แยกสัญญาณได้ และควบคุมการเปิด/ปิดวงจร
• บ้านอัจฉริยะ: ปลั๊กไฟอัจฉริยะ โมดูลควบคุมไฟ ฯลฯ ที่จับคู่สัญญาณควบคุมแรงดันต่ำเพื่อการจัดการพลังงานที่ปลอดภัย
| ประเภท | ซีวายเอ |
| วัสดุหน้าสัมผัส | โลหะผสมเงิน |
| ความต้านทานต่อการสัมผัส | สูงสุด 100mΩ (ที่ 1A 16VDC) |
| โหลดพิกัด (โหลดตัวต้านทาน) | 10A250VAC |
| สูงสุด การสลับกระแส | 15เอ |
| สูงสุด แรงดันไฟฟ้าสลับ | 250VAC |
| สูงสุด การเปลี่ยนพลังงาน | 2500VA |
| นาที การสลับโหลด | 6V 1A |
| ลักษณะ |
| เวลาใช้งาน (ที่พิกัดแรงดันไฟฟ้าคอยล์) | สูงสุด 8ms (ไม่มีไดโอด) |
| เวลาวางจำหน่าย | สูงสุด 5ms (ไม่มีไดโอด) |
| ความต้านทานของฉนวน | ขั้นต่ำ 1,000MΩ (ที่ 500VDC) |
| ความเป็นฉนวน | ระหว่างหน้าสัมผัสที่เปิดอยู่: 750VAC, 50/60Hz เป็นเวลา 1 นาที |
| ระหว่างคอยล์และหน้าสัมผัส: 1500VAC, 50/60Hz เป็นเวลา 1 นาที |
| ความต้านทานการสั่นสะเทือน | ทำลายล้าง | 10-55Hz ที่แอมพลิจูดสองเท่าที่ 1.5 มม |
| มีประโยชน์ใช้สอย | 10-55Hz ที่แอมพลิจูดสองเท่าที่ 1.5 มม |
| ทนต่อแรงกระแทก | มีประโยชน์ใช้สอย | ขั้นต่ำ 10G |
| ทำลายล้าง | ขั้นต่ำ 10G |
| ความอดทน | ความทนทานทางกลไก (10800ops./h) | 10,000,000 ปฏิบัติการ (ที่อุณหภูมิห้อง) |
| ความทนทานทางไฟฟ้า (360ops./ชม.) | 100,000 ปฏิบัติการ (ที่อุณหภูมิห้อง) |
| อุณหภูมิแวดล้อม | -40°C~ 85°C (ไม่มีการควบแน่น) |
| น้ำหนัก | ประมาณ 8.5g |
| ข้อมูลคอยล์ (ที่ 20 ℃) |
| ที่กำหนด แรงดันไฟฟ้า (วีดีซี) | ที่กำหนด ปฏิบัติการ ปัจจุบัน ±10%(มิลลิแอมป์) | ความต้านทานของคอยล์ ±10%(Ω) | ที่กำหนด operating อำนาจ | ใช้งานแรงดันไฟฟ้า (สูงสุด) | ปล่อยแรงดันไฟฟ้า (ขั้นต่ำ) | สูงสุด แรงดันไฟฟ้าที่อนุญาต |
| 3 | 120 | 25 | ประมาณ 0.36 วัตต์ | 75% ของที่ระบุ แรงดันไฟฟ้า | 5% ของเล็กน้อย แรงดันไฟฟ้า | 130% ของแรงดันไฟฟ้าที่กำหนด |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

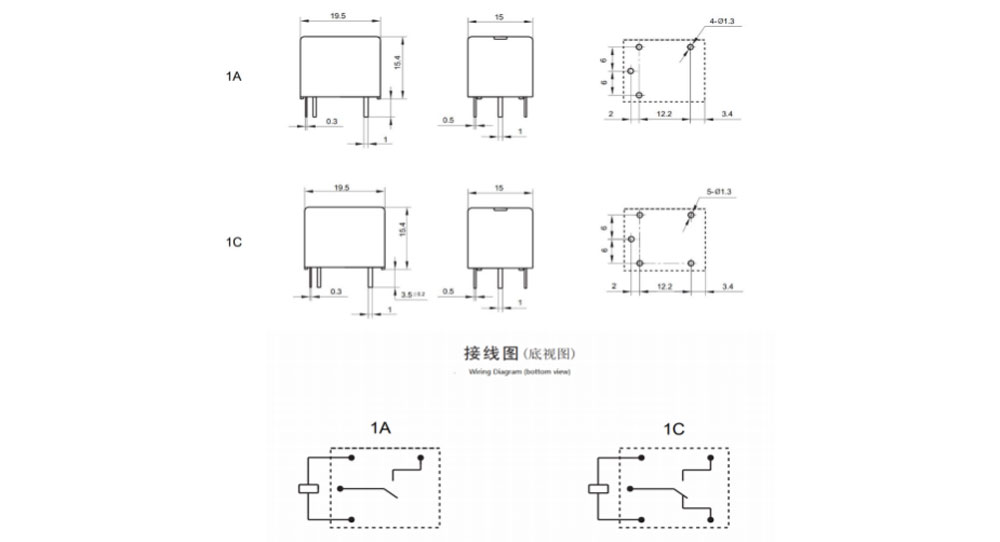

ขนาดเค้าร่าง, แผนผังสายไฟ, เค้าโครง PCB (หน่วย: มม.)

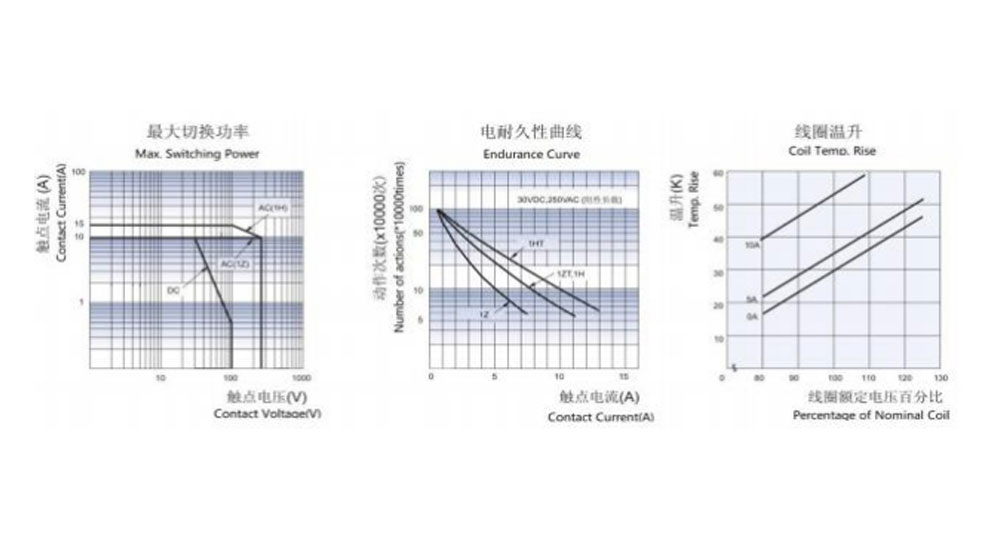

เส้นโค้งลักษณะ
ข้อมูลการสั่งซื้อ
สีฟ้า - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: ประเภท: CYA
2: จำนวนเสา: 1-1 เสา
3: การจัดเตรียมการติดต่อ: C จาก C; H จาก A; ข จาก บี
4: แรงดันไฟฟ้าที่กำหนด: 3, 5, 6, 9, 12, 18, 24, 48VDC
5: สีตู้: W-ขาว, H-ดำ, L-น้ำเงิน
6: คอยล์กำลัง: D-0.45W L-0.36W
7: โครงสร้างป้องกัน: พิสูจน์อักษร S-Flux, ชนิด SH-Sealed ล้างทำความสะอาดได้
8: พารามิเตอร์พิเศษ: ประเภท Nil-Standard
ตัวอักษรหรือตัวเลข - ข้อกำหนดพิเศษ
(1) รีเลย์ป้องกันฟลักซ์ไม่สามารถใช้ในสภาพแวดล้อมที่มีมลพิษเช่น H2S, SO2, NO2, ฝุ่น ฯลฯ
(2) ไม่แนะนำให้ทำความสะอาดน้ำหรือการประมวลผลพื้นผิวหลังจากประกอบรีเลย์ป้องกันฟลักซ์บน PCB แล้ว
(3) ส่วนต่อท้ายพิเศษที่กำหนดเองจะพร้อมใช้งานหลังจากได้รับการประเมินโดย CHENGYUAN
ข้อสงวนสิทธิ์: ข้อมูลจำเพาะนี้มีไว้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า เราไม่สามารถประเมินประสิทธิภาพและพารามิเตอร์ทั้งหมดสำหรับทุกแอปพลิเคชันที่เป็นไปได้ ดังนั้นผู้ใช้จึงควรอยู่ในตำแหน่งที่เหมาะสมในการเลือก
ผลิตภัณฑ์ที่เหมาะกับการใช้งานของตนเอง สำหรับรีเลย์แบบปิดผนึก หลังการติดตั้งและทำความสะอาด กรุณาเปิดเครื่องดูดควันระบายอากาศในกรณีก่อนใช้งาน หากมีข้อสงสัยใด ๆ โปรดติดต่อเฉิงหยวนสำหรับบริการด้านเทคนิค อย่างไรก็ตาม เป็นความรับผิดชอบของผู้ใช้ในการพิจารณาว่าควรใช้ผลิตภัณฑ์ใด
