ข้อดีของผลิตภัณฑ์:
ข้อมูลจำเพาะโหลดหลายรายการ: เสนอตัวเลือกกระแสไฟหน้าสัมผัสที่แตกต่างกัน (5A/10A/16A/20A) ช่วยให้เลือกความจุโหลดที่เหมาะสมที่สุดได้อย่างยืดหยุ่นตามสถานการณ์การใช้งานเฉพาะ
ความเข้ากันได้ในการติดตั้งที่มีความหนาแน่นสูง: การออกแบบโครงสร้างที่กะทัดรัดได้รับการปรับปรุงเป็นพิเศษสำหรับสภาพแวดล้อมการติดตั้งที่มีความหนาแน่นสูง ซึ่งช่วยปรับปรุงการใช้พื้นที่ของแผงวงจร
ความเก่งกาจที่แข็งแกร่ง: เนื่องจากเป็นรีเลย์เอนกประสงค์ จึงสามารถใช้ได้อย่างกว้างขวางกับวงจรควบคุมทางอุตสาหกรรมและวงจรเครื่องใช้ในครัวเรือนต่างๆ
การสลับหน้าสัมผัสที่เสถียร: เปิดและปิดวงจรได้อย่างน่าเชื่อถือ ทำให้มั่นใจถึงความเสถียรของการทำงานของอุปกรณ์
การใช้งานหลัก ได้แก่ การปรับอัตโนมัติ การป้องกันความปลอดภัย และการสลับวงจร
ในด้านเครื่องใช้ในครัวเรือน รีเลย์ 32F ถูกนำมาใช้กันอย่างแพร่หลายในเครื่องปรับอากาศ หม้อหุงข้าว ตู้เย็น และเครื่องฆ่าเชื้อ เพื่อให้สามารถควบคุมพลังงานและป้องกันการโอเวอร์โหลดได้
นอกจากนี้ยังใช้กันทั่วไปในอุปกรณ์สำนักงานและอุปกรณ์ภาพและเสียงสำหรับการสลับสัญญาณและการควบคุมแรงดันไฟฟ้า
การควบคุมทางอุตสาหกรรม ระบบรักษาความปลอดภัย และอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ (เช่น เครื่องปรับอากาศในรถยนต์และการจัดการพลังงาน) เป็นอีกหนึ่งการใช้งานที่สำคัญ ซึ่งตรงตามข้อกำหนดด้านความต้านทานแรงดันไฟกระชากและความน่าเชื่อถือในระยะยาว
ข้อมูลการติดต่อ
| ประเภท | เชิร์ด |
| วัสดุหน้าสัมผัส | โลหะผสมเงิน: AgSnO2In2O3、AgSnO2、AgNi |
| ความต้านทานต่อการสัมผัส | สูงสุด 100mΩ (ที่ 1A 6VDC) |
| โหลดพิกัด (โหลดตัวต้านทาน) | 5A/10A 250VAC,10A 125VAC/30VDC ,16A 250VAC |
| สูงสุด การสลับกระแส | 20เอ |
| สูงสุด แรงดันไฟฟ้าสลับ | 250VAC/30VDC |
| สูงสุด การเปลี่ยนพลังงาน | 2500VA/300W |
| นาที การสลับโหลด | 6V 1A |
| ลักษณะ |
| เวลาใช้งาน (ที่พิกัดแรงดันไฟฟ้าคอยล์) | สูงสุด 10ms (ไม่มีไดโอด) |
| เวลาวางจำหน่าย | สูงสุด 5ms (ไม่มีไดโอด) |
| ความต้านทานของฉนวน | นาที 1,000MΩ (ที่ 500VDC) |
| ความเป็นฉนวน | ระหว่างหน้าสัมผัสที่เปิดอยู่: 1,000VAC, 50/60Hz เป็นเวลา 1 นาที |
| ระหว่างคอยล์และหน้าสัมผัส : 4000VAC , 50/60Hz เป็นเวลา 1 นาที |
| ความต้านทานการสั่นสะเทือน | ทำลายล้าง | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| มีประโยชน์ใช้สอย | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| กันกระแทก | มีประโยชน์ใช้สอย | ขั้นต่ำ 10G |
| ทำลายล้าง | ขั้นต่ำ 100G |
| ความอดทน | ความทนทานทางกล (10800ops./ชม.) | 10000000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| ความทนทานทางไฟฟ้า (360ops./ชม.) | 100,000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| อุณหภูมิโดยรอบ | -40°C ~ 85°C(ไม่มีการควบแน่น) |
| น้ำหนัก | ประมาณ 4.6g |
| ที่กำหนด แรงดันไฟฟ้า (วีดีซี) | ที่กำหนด ปฏิบัติการ ปัจจุบัน ±10%(มิลลิแอมป์) | ความต้านทานของคอยล์ ±10%(Ω) | ที่กำหนด operating อำนาจ | ใช้งานแรงดันไฟฟ้า (สูงสุด) | ปล่อยแรงดันไฟฟ้า (ขั้นต่ำ) | สูงสุด แรงดันไฟฟ้าที่อนุญาต |
| 3 | 150 | 20 | ประมาณ 0.45 วัตต์ | 75% ของเล็กน้อย แรงดันไฟฟ้า | 5% ของเล็กน้อย แรงดันไฟฟ้า | 130% ของแรงดันไฟฟ้าที่กำหนด |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | ประมาณ 0.2 วัตต์ |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
ข้อมูลที่แสดงด้านบนเป็นค่าเริ่มต้น อย่าใช้แรงดันไฟฟ้าสูงสุดที่อนุญาตบนคอยล์นานกว่า 10 นาที เพื่อหลีกเลี่ยงไม่ให้คอยล์ร้อนเกินไป

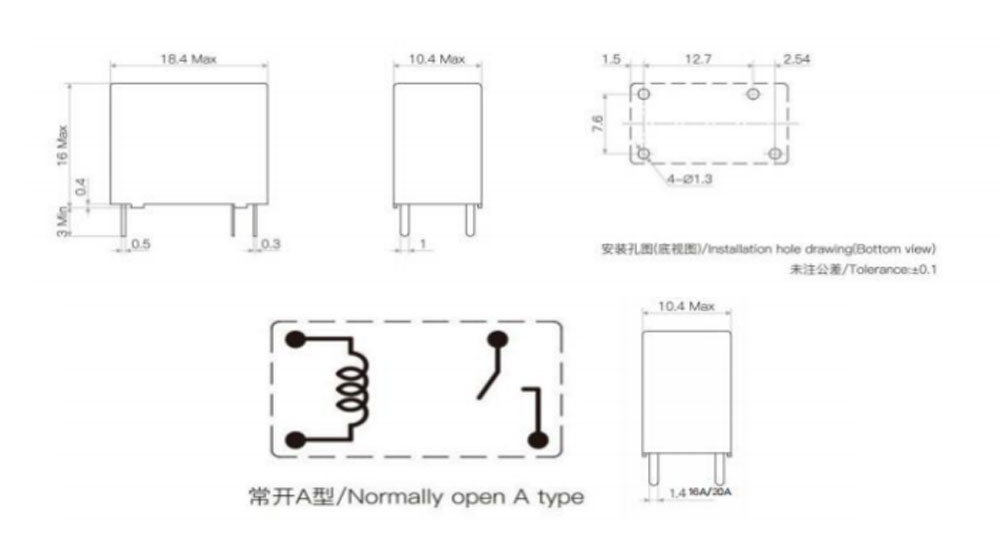

ขนาดเค้าร่าง, แผนภาพการเดินสายไฟ, เค้าโครง PCB (หน่วย: มม.)

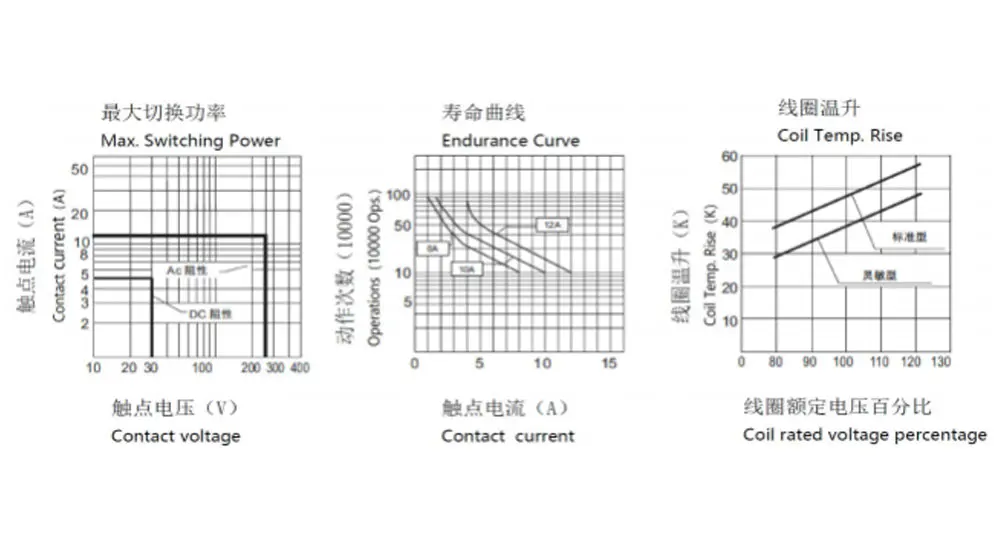

เส้นโค้งลักษณะ
ข้อมูลการสั่งซื้อ
CHYRD - 1 - A - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 7 8
1：ประเภท：CHRD
2: จำนวนเสา: 1-1 เสา
3: การจัดเตรียมการติดต่อ: A-จาก A
4: แรงดันไฟฟ้าที่กำหนด: 3,5,6,9, 12, 18,24VDC
5: สีตู้: B-ดำ
6: คอยล์ กำลัง: D-0.45W L-0.2W
7: โครงสร้างป้องกัน: พิสูจน์อักษร S-Flux,
SH- ชนิดปิดผนึก ล้างทำความสะอาดได้
8: พารามิเตอร์พิเศษ: ไม่มี-ประเภทมาตรฐาน
ตัวอักษรหรือตัวเลข-ข้อกำหนดพิเศษ
รีเลย์ป้องกันฟลักซ์ไม่สามารถใช้ในสภาพแวดล้อมที่มีมลพิษเช่น H2S, SO2, NO2, ฝุ่น ฯลฯ
ไม่แนะนำให้ทำความสะอาดน้ำหรือการประมวลผลพื้นผิวหลังจากประกอบรีเลย์ป้องกันฟลักซ์บน PCB แล้ว
ข้อสงวนสิทธิ์: ข้อมูลจำเพาะนี้มีไว้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
เราไม่สามารถประเมินประสิทธิภาพและพารามิเตอร์ทั้งหมดสำหรับทุกการใช้งานที่เป็นไปได้ ดังนั้นผู้ใช้จึงควรอยู่ในตำแหน่งที่เหมาะสมในการเลือก
ผลิตภัณฑ์ที่เหมาะกับการใช้งานของตนเอง สำหรับรีเลย์แบบปิดผนึก หลังจากติดตั้งและทำความสะอาดแล้ว โปรดเปิดรูระบายอากาศในเคสก่อนใช้งาน หากมีข้อสงสัยใด ๆ โปรดติดต่อ Chengyuan เพื่อขอรับบริการด้านเทคนิค อย่างไรก็ตาม เป็นความรับผิดชอบของผู้ใช้ในการพิจารณาว่าควรใช้ผลิตภัณฑ์ใด
