คุณสมบัติผลิตภัณฑ์:
ความสามารถในการสลับหน้าสัมผัสสูง: นอกเหนือจากโหลด 3A มาตรฐานแล้ว หน้าสัมผัสยังรองรับการสลับกระแสสูงสุด 16 แอมป์ ซึ่งสามารถรองรับความต้องการกระแสไฟฟ้าสูงในวงจรได้ทันที
การใช้พลังงานต่ำเป็นพิเศษ: การใช้พลังงานคอยล์เพียง 0.2W ซึ่งช่วยลดการใช้พลังงานของระบบได้อย่างมาก ทำให้เหมาะสำหรับอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่หรือพลังงานต่ำ
ความเป็นฉนวนสูง: ความเป็นฉนวนสูงช่วยให้มั่นใจได้ถึงการแยกทางไฟฟ้าที่เชื่อถือได้ระหว่างวงจรอินพุตและเอาต์พุต ปกป้องวงจรควบคุมดาวน์สตรีม
การออกแบบที่กะทัดรัด: โครงสร้างขนาดเล็กช่วยเพิ่มประสิทธิภาพการใช้พื้นที่ เหมาะสำหรับการติดตั้งบน PCB ที่มีความหนาแน่นสูง
มาตรฐานการรับรองที่ครอบคลุม: ได้รับการรับรองโดย CQC และ UL สอดคล้องกับมาตรฐานความปลอดภัยสากล ทำให้มั่นใจในคุณภาพของผลิตภัณฑ์และการปฏิบัติตามข้อกำหนด
แรงดันไฟฟ้าคอยล์แบบยืดหยุ่น: ให้แรงดันไฟฟ้าคอยล์ที่หลากหลายตั้งแต่ 3VDC ถึง 48VDC สามารถปรับให้เข้ากับแรงดันไฟฟ้าของวงจรควบคุมต่างๆ ได้อย่างง่ายดาย
การใช้งานทั่วไป:
ระบบอัตโนมัติทางอุตสาหกรรม: ใช้เพื่อควบคุมมอเตอร์ โซลินอยด์วาล์ว และเครื่องมืออัตโนมัติต่างๆ เพื่อให้ได้การแยกสัญญาณและการสลับวงจร
บ้านอัจฉริยะ: นำไปใช้ในการควบคุมแสงสว่าง การควบคุมมอเตอร์ม่าน และสถานการณ์อื่นๆ เป็นองค์ประกอบหลักสำหรับการควบคุมพลังงานต่ำ
ระบบรักษาความปลอดภัย: ใช้ในระบบควบคุมการเข้าออกและชุดควบคุมล็อคแม่เหล็กเพื่อตรวจจับสถานะการล็อคประตูและการสลับการควบคุม
อุปกรณ์สื่อสาร: เหมาะสำหรับสวิตช์และสิ่งอำนวยความสะดวกด้านการสื่อสารอื่น ๆ ที่รับผิดชอบในการกำหนดเส้นทางสัญญาณ การป้องกัน และการแยกสัญญาณ
การป้องกันวงจร: แยกกระแสไฟฟ้าสูงหรือแรงดันไฟฟ้าสูงในวงจรควบคุมเพื่อป้องกันการรบกวนและความเสียหายต่อส่วนประกอบที่มีความละเอียดอ่อน
| ประเภท | ไชร่า |
| วัสดุหน้าสัมผัส | โลหะผสมเงิน |
| ความต้านทานต่อการสัมผัส | สูงสุด 100mΩ (ที่ 1A 16VDC) |
| โหลดพิกัด (โหลดตัวต้านทาน) | 3เอ/12V0AC |
| สูงสุด การสลับกระแส | 3A |
| สูงสุด แรงดันไฟฟ้าสลับ | 125VAC |
| สูงสุด การเปลี่ยนพลังงาน | 360VA |
| นาที การสลับโหลด | 6V 1A |
ลักษณะ
| เวลาใช้งาน (ที่พิกัดแรงดันไฟฟ้าคอยล์) | สูงสุด 10ms |
| เวลาวางจำหน่าย | สูงสุด 4ms |
| ความต้านทานของฉนวน | ขั้นต่ำ 1,000MΩ (ที่ 500VDC) |
| ความเป็นฉนวน | ระหว่างหน้าสัมผัสที่เปิดอยู่:500VAC, 50/60Hz เป็นเวลา 1 นาที |
| ระหว่างคอยล์และหน้าสัมผัส: 750VAC, 50/60Hz เป็นเวลา 1 นาที |
| ความต้านทานการสั่นสะเทือน | ทำลายล้าง | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| มีประโยชน์ใช้สอย | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| กันกระแทก | มีประโยชน์ใช้สอย | ขั้นต่ำ 10G |
| ทำลายล้าง | ขั้นต่ำ 10G |
| ความอดทน | ความทนทานทางกล (10800ops./ชม.) | 10000000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| ความทนทานทางไฟฟ้า (360ops./ชม.) | 100,000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| อุณหภูมิแวดล้อม | -40°C~ 85°C (ไม่มีการควบแน่น) |
| น้ำหนัก | ประมาณ 3.7ก. |
| ข้อมูลคอยล์ (ที่ 20 ℃) |
| ที่กำหนด แรงดันไฟฟ้า (วีดีซี) | ที่กำหนด การดำเนินงาน ปัจจุบัน ±10%(มิลลิแอมป์) | ความต้านทานของคอยล์ ±10%(Ω) | ที่กำหนด operating อำนาจ | ใช้งานแรงดันไฟฟ้า (สูงสุด) | ปล่อยแรงดันไฟฟ้า (ขั้นต่ำ) | สูงสุด แรงดันไฟฟ้าที่อนุญาต |
| 3 | 120 | 25 | ประมาณ 0.36 วัตต์ | 75% ของที่ระบุ แรงดันไฟฟ้า | 5% ของเล็กน้อย แรงดันไฟฟ้า | 130% ของแรงดันไฟฟ้าที่กำหนด |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | ประมาณ 0.2 วัตต์ |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
ข้อมูลที่แสดงด้านบนเป็นค่าเริ่มต้น อย่าใช้แรงดันไฟฟ้าสูงสุดที่อนุญาตบนคอยล์นานกว่า 10 นาที เพื่อหลีกเลี่ยงไม่ให้คอยล์ร้อนเกินไป

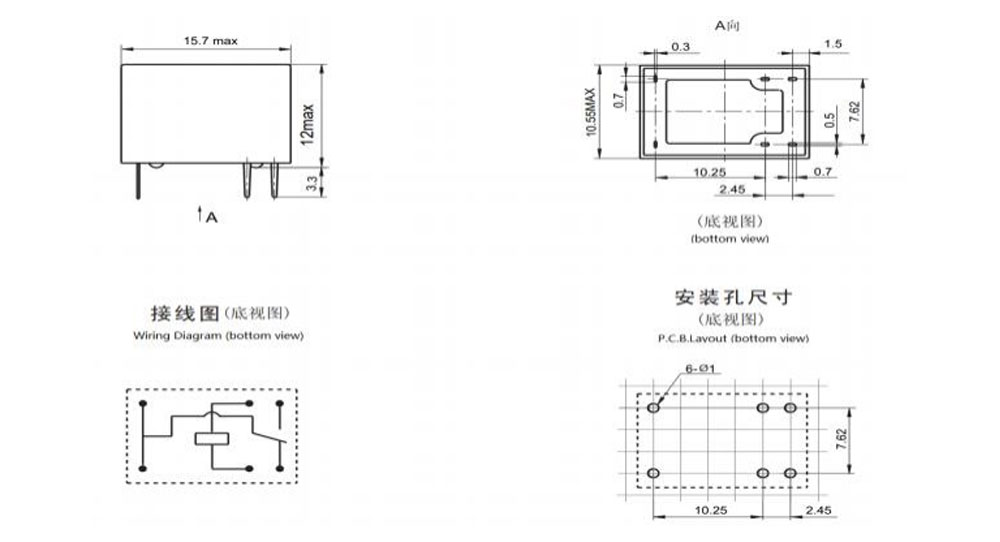

ขนาดเค้าร่าง, แผนผังสายไฟ, เค้าโครง PCB (หน่วย: มม.)

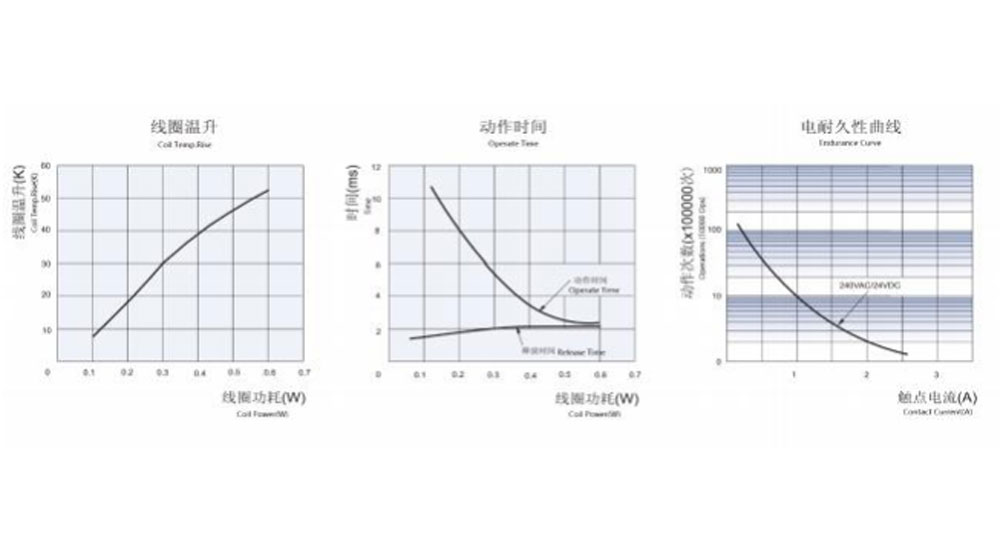

เส้นโค้งลักษณะ
ข้อมูลการสั่งซื้อ
CHYRA - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1：ประเภท：ไครร่า
2: การจัดเตรียมการติดต่อ: C Fom C ; H จาก A ; บี จาก บี
3: แรงดันไฟฟ้าที่กำหนด: 3,5,6,9,12,24VDC
4: สีตู้: H-ดำ; L-น้ำเงิน, Y -เหลือง
5: คอยล์ กำลัง: D-0.36W L-0.2W
6: โครงสร้างป้องกัน: พิสูจน์อักษร S-Flux,
SH-Sealed type ล้างทำความสะอาดได้
7: พารามิเตอร์พิเศษ: ไม่มี-ประเภทมาตรฐาน
ตัวอักษรหรือตัวเลข-ข้อกำหนดพิเศษ
รีเลย์ป้องกันฟลักซ์ไม่สามารถใช้ในสภาพแวดล้อมที่มีมลพิษ เช่น H2S, SO2, NO2, ฝุ่น ฯลฯ
ไม่แนะนำให้ทำความสะอาดน้ำหรือแปรรูปพื้นผิวหลังจากประกอบรีเลย์ป้องกันฟลักซ์บน PCB แล้ว
ส่วนต่อท้ายพิเศษที่กำหนดเองจะพร้อมใช้งานหลังจากได้รับการประเมินโดย CHENGYUAN
ข้อจำกัดความรับผิดชอบ: ข้อมูลจำเพาะมีไว้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
เราไม่สามารถประเมินประสิทธิภาพและพารามิเตอร์ทั้งหมดสำหรับทุกแอปพลิเคชันที่เป็นไปได้ ดังนั้น ผู้ใช้ควรอยู่ในตำแหน่งที่ถูกต้องในการเลือก
ผลิตภัณฑ์ที่เหมาะกับการใช้งานของตนเอง สำหรับรีเลย์แบบปิดผนึก หลังจากติดตั้งและทำความสะอาด โปรดเปิดรูระบายอากาศในกล่องก่อนใช้งาน หากมีข้อสงสัยใดๆ โปรดติดต่อ Chengyuan เพื่อขอรับบริการด้านเทคนิค อย่างไรก็ตาม เป็นความรับผิดชอบของผู้ใช้ในการพิจารณาว่าควรใช้ผลิตภัณฑ์ใด
