คุณสมบัติที่สำคัญ
ความต้านทานการสัมผัสต่ำ: วัสดุและโครงสร้างหน้าสัมผัสได้รับการปรับให้เหมาะกับสัญญาณขนาดเล็ก ทำให้มั่นใจได้ถึงการนำไฟฟ้าที่เสถียรในระยะยาว และลดการลดทอนสัญญาณ
แรงดันไฟฟ้าแยกสูง: แรงดันไฟฟ้าฉนวนสูงระหว่างคอยล์และหน้าสัมผัสช่วยป้องกันสัญญาณรบกวนและการรบกวนจากภายนอกได้อย่างมีประสิทธิภาพ
การตอบสนองที่รวดเร็ว: การออกแบบระบบแม่เหล็กไฟฟ้าจะจัดลำดับความสำคัญของความเร็วในการทำงาน ตรงตามข้อกำหนดด้านเวลาสำหรับการกำหนดเส้นทางและการสลับสัญญาณที่รวดเร็วในอุปกรณ์สื่อสาร
อายุการใช้งานทางไฟฟ้ายาวนาน: ให้ความทนทานต่อการสัมผัสที่ดีเยี่ยมภายใต้โหลดที่กำหนด ทำให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาวของอุปกรณ์
การใช้งานหลัก
อุปกรณ์สื่อสาร: ใช้สำหรับการสลับสัญญาณหรือควบคุมไฟในสวิตช์เครือข่าย สถานีฐาน และอุปกรณ์อื่น ๆ เพื่อควบคุมการเปิด/ปิดวงจร
อุปกรณ์สำนักงานและอุปกรณ์ต่อพ่วงคอมพิวเตอร์ เช่น เครื่องพิมพ์ เครื่องสแกน หรือแหล่งจ่ายไฟของ UPS ควบคุมการสตาร์ทและหยุดวงจรหลักผ่านรีเลย์
ระบบสัญญาณกันขโมย: เป็นองค์ประกอบสวิตชิ่งในวงจรสัญญาณแจ้งเตือน ตอบสนองต่อสัญญาณควบคุมเพื่อส่งสัญญาณเตือนหรือเปิดใช้งานอุปกรณ์อื่นๆ
อุปกรณ์ทางการแพทย์: ใช้คุณลักษณะการแยกทางไฟฟ้าเพื่อให้มั่นใจในความปลอดภัยของผู้ป่วยและอุปกรณ์ ทำงานได้เสถียรในเครื่องมือวินิจฉัยหรืออุปกรณ์ตรวจสอบ
ระบบอัตโนมัติทางอุตสาหกรรม: บางรุ่นเหมาะสำหรับระบบ PLC หรือการควบคุมมอเตอร์ ทำให้มีเค้าโครงขนาดกะทัดรัดผ่านการติดตั้งการบัดกรี PCB
ข้อมูลการติดต่อ
| ประเภท | ซีอาร์บี |
| วัสดุหน้าสัมผัส | โลหะผสมเงิน |
| ความต้านทานต่อการสัมผัส | สูงสุด 100mΩ (ที่ 1A 16VDC) |
| โหลดพิกัด (โหลดตัวต้านทาน) | 1A 120VAC |
| สูงสุด การสลับกระแส | 2เอ |
| สูงสุด แรงดันไฟฟ้าสลับ | 277VAC |
| สูงสุด การเปลี่ยนพลังงาน | 554VA |
| นาที การสลับโหลด | 6V 1A |
| ลักษณะ |
| เวลาใช้งาน (ที่พิกัดแรงดันไฟฟ้าคอยล์) | สูงสุด 7ms (ไม่มีไดโอด) |
| เวลาวางจำหน่าย | สูงสุด 4ms (ไม่มีไดโอด) |
| ความต้านทานของฉนวน | ขั้นต่ำ 1,000MΩ (ที่ 500VDC) |
| ความเป็นฉนวน | ระหว่างหน้าสัมผัสที่เปิดอยู่: 750VAC, 50/60Hz เป็นเวลา 1 นาที |
| ระหว่างคอยล์และหน้าสัมผัส : 1000VAC , 50/60Hz เป็นเวลา 1 นาที |
| ความต้านทานการสั่นสะเทือน | ทำลายล้าง | 10-55Hz ที่แอมพลิจูดสองเท่าที่ 1.5 มม |
| มีประโยชน์ใช้สอย | 10-55Hz ที่แอมพลิจูดสองเท่าที่ 1.5 มม |
| ทนต่อแรงกระแทก | มีประโยชน์ใช้สอย | ขั้นต่ำ 10G |
| ทำลายล้าง | ขั้นต่ำ 10G |
| ความอดทน | ความทนทานทางกลไก (10800ops./h) | 10,000,000 ปฏิบัติการ (ที่อุณหภูมิห้อง) |
| ความทนทานทางไฟฟ้า (360ops./ชม.) | 100,000 ปฏิบัติการ (ที่อุณหภูมิห้อง) |
| อุณหภูมิโดยรอบ | -40 ℃ ~ 85 ℃ (ไม่มีการควบแน่น) |
| น้ำหนัก | ประมาณ 4.6g |
| ที่กำหนด แรงดันไฟฟ้า (วีดีซี) | ที่กำหนด ปฏิบัติการ ปัจจุบัน ±10%(มิลลิแอมป์) | ความต้านทานของคอยล์ ±10%(Ω) | ที่กำหนด operating อำนาจ | ใช้งานแรงดันไฟฟ้า (สูงสุด) | ปล่อยแรงดันไฟฟ้า (ขั้นต่ำ) | สูงสุด แรงดันไฟฟ้าที่อนุญาต |
| 3 | 50 | 60 | ประมาณ 0.15 วัตต์ | 75% ของที่ระบุ แรงดันไฟฟ้า | 5% ของเล็กน้อย แรงดันไฟฟ้า | 130% ของแรงดันไฟฟ้าที่กำหนด |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | ประมาณ 0.20 วัตต์ |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | ประมาณ 0.36 วัตต์ |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
ข้อมูลที่แสดงด้านบนเป็นค่าเริ่มต้น อย่าใช้แรงดันไฟฟ้าสูงสุดที่อนุญาตบนคอยล์นานกว่า 10 นาที เพื่อหลีกเลี่ยงไม่ให้คอยล์ร้อนเกินไป

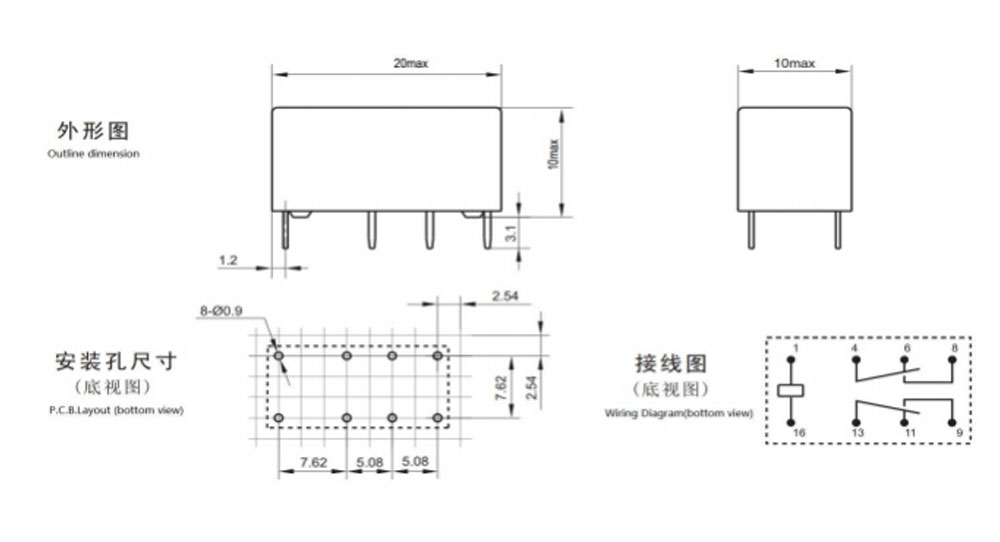

ขนาดเค้าร่าง, แผนภาพการเดินสายไฟ, เค้าโครง PCB (หน่วย: มม.)

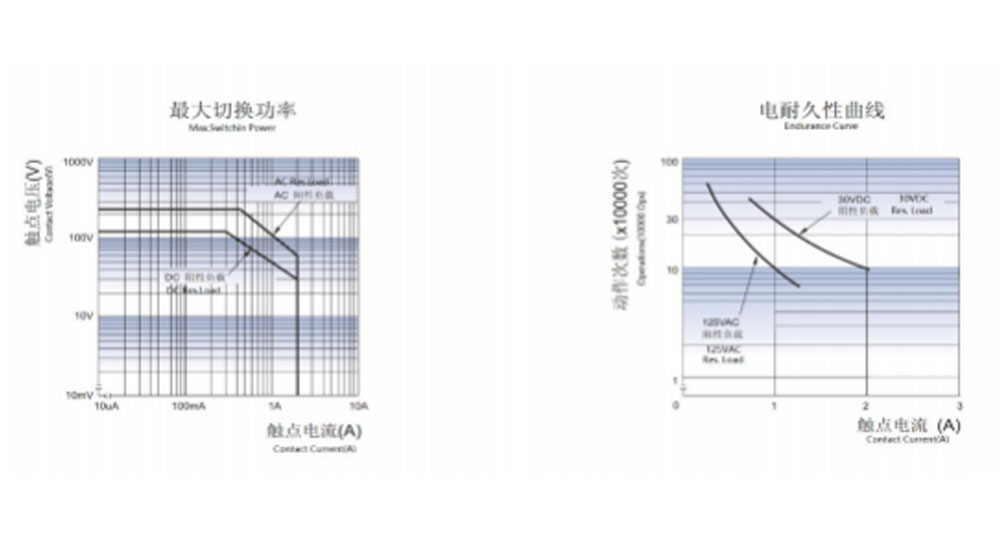

Cuves ลักษณะเฉพาะ
ข้อมูลการสั่งซื้อ
CHYRB - 2 - C - 12VDC - H - D - S - XX
1 2 3 4 5 6 7 8
1： ประเภท： CHYRB
2: จำนวนเสา: 2-2 เสา
3: การจัดเตรียมการติดต่อ: C จาก C ; H จาก A ; บี จาก บี
4: แรงดันไฟฟ้าที่กำหนด: 3,5,6,9, 12, 18,24,48VDC
5: สีของกรอบหุ้ม, Y-เหลือง; H-สีดำ; L-สีฟ้า
6: คอยล์ กำลัง: D-0.36W H-0.2W
7: โครงสร้างป้องกัน: พิสูจน์อักษร S-Flux,
SH- ชนิดปิดผนึก ล้างทำความสะอาดได้
8: พารามิเตอร์พิเศษ: ไม่มี-ประเภทมาตรฐาน
ตัวอักษรหรือตัวเลข-ข้อกำหนดพิเศษ
รีเลย์ป้องกันฟลักซ์ไม่สามารถใช้ในสภาพแวดล้อมที่มีมลพิษเช่น H2S, SO2, NO2, ฝุ่น ฯลฯ
ไม่แนะนำให้ทำความสะอาดน้ำหรือการประมวลผลพื้นผิวหลังจากประกอบรีเลย์ป้องกันฟลักซ์บน PCB แล้ว
ส่วนต่อท้ายพิเศษที่กำหนดเองจะพร้อมใช้งานหลังจากได้รับการประเมินโดย CHENGYUAN
ข้อสงวนสิทธิ์: ข้อมูลจำเพาะนี้มีไว้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
เราไม่สามารถประเมินประสิทธิภาพและพารามิเตอร์ทั้งหมดสำหรับทุกการใช้งานที่เป็นไปได้ ดังนั้นผู้ใช้จึงควรอยู่ในตำแหน่งที่เหมาะสมในการเลือก
ผลิตภัณฑ์ที่เหมาะกับการใช้งานของตนเอง สำหรับรีเลย์แบบปิดผนึก หลังจากติดตั้งและทำความสะอาดแล้ว โปรดเปิดรูระบายอากาศในเคสก่อนใช้งาน หากมีข้อสงสัยใด ๆ โปรดติดต่อ Chengyuan เพื่อขอรับบริการด้านเทคนิค อย่างไรก็ตาม เป็นความรับผิดชอบของผู้ใช้ในการพิจารณาว่าควรใช้ผลิตภัณฑ์ใด
