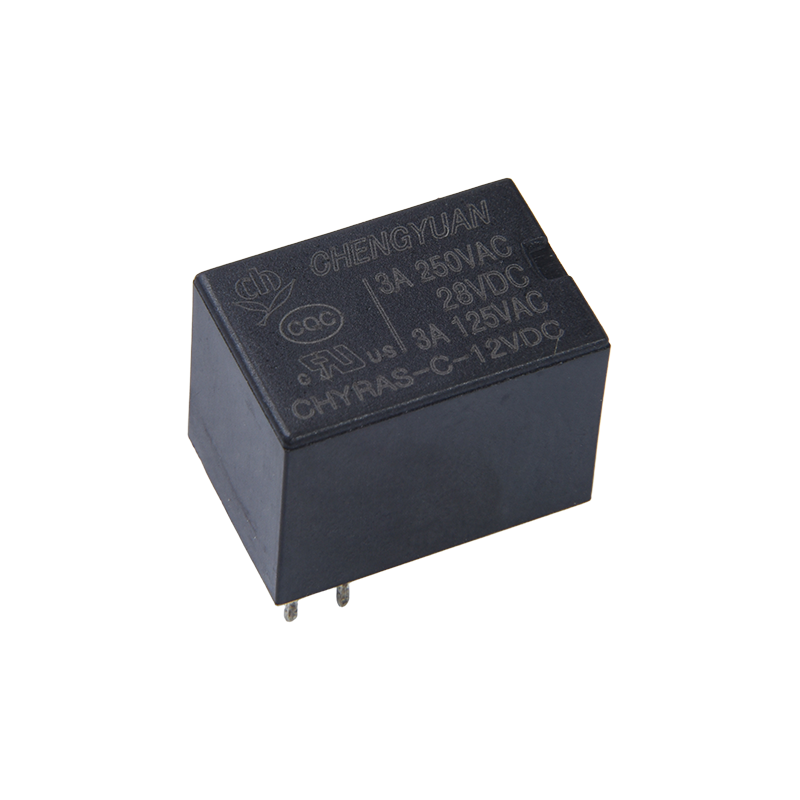

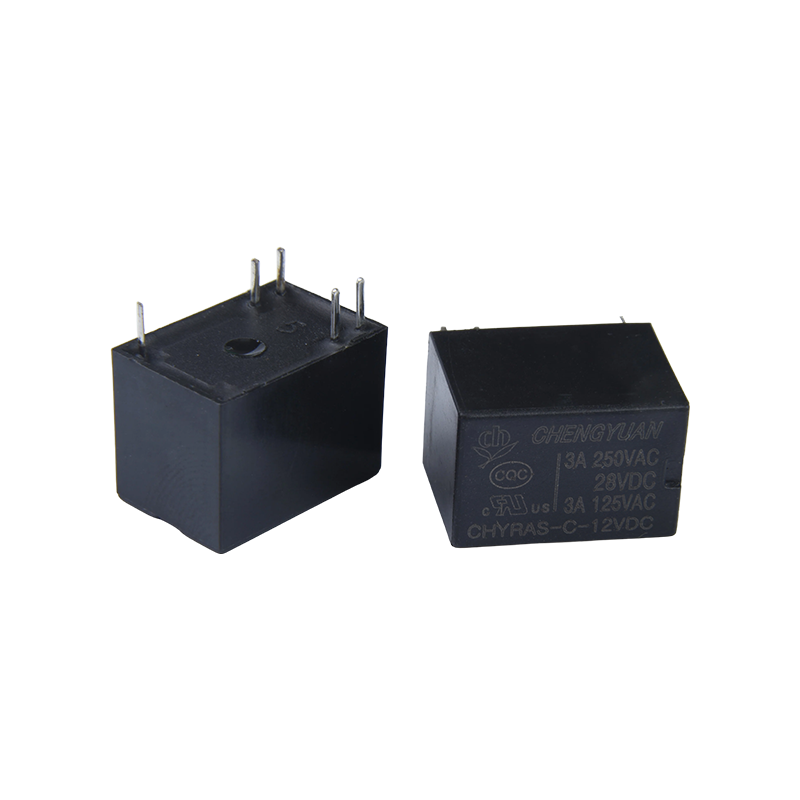

I. ข้อได้เปรียบหลัก
1. การตอบสนองความไวสูง: คอยล์ความไวสูง 200mW ช่วยให้ตอบสนองต่อสัญญาณควบคุมที่อ่อนแอได้อย่างรวดเร็ว ปรับปรุงความแม่นยำของการควบคุมสัญญาณ
2. การปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่ง: โครงสร้างที่ปิดสนิทสามารถต้านทานฝุ่น ความชื้น และปัจจัยด้านสิ่งแวดล้อมอื่นๆ ได้อย่างมีประสิทธิภาพ ช่วยยืดอายุการใช้งาน
3. การใช้พลังงานต่ำ: การออกแบบพลังงานต่ำ 0.2W เหมาะสำหรับอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่หรือพลังงานต่ำ ซึ่งช่วยลดการใช้พลังงานโดยรวมของผลิตภัณฑ์ขั้นสุดท้าย
4. ความคล่องตัวที่กว้าง: ความเข้ากันได้ของแรงดันไฟฟ้าที่กว้าง บรรจุภัณฑ์ PCB มาตรฐาน และความสามารถในการปรับเปลี่ยนได้หลายสถานการณ์ ครอบคลุมด้านต่างๆ เช่น การสื่อสาร การรักษาความปลอดภัย อุปกรณ์สำนักงาน และเครื่องใช้ในบ้าน ซึ่งช่วยเพิ่มการนำผลิตภัณฑ์กลับมาใช้ซ้ำ
ครั้งที่สอง โครงสร้างผลิตภัณฑ์และคุณสมบัติการติดตั้ง

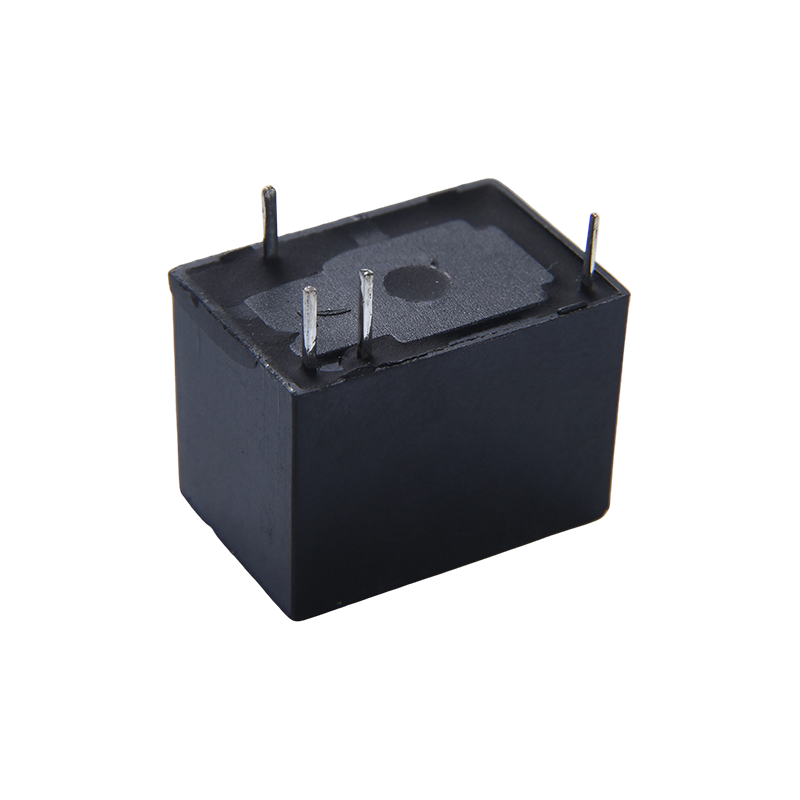

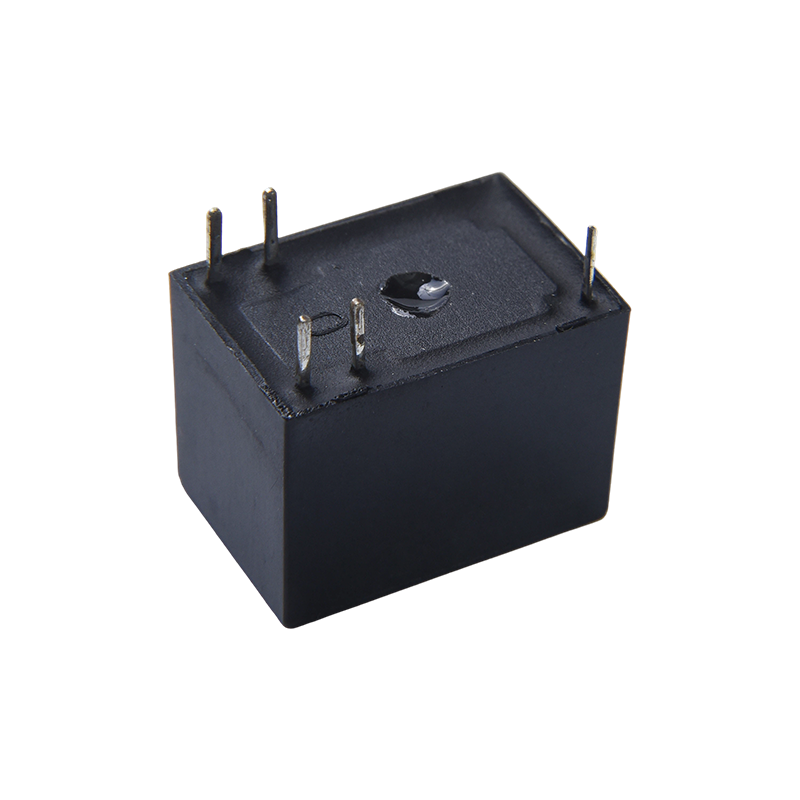

1. การออกแบบบรรจุภัณฑ์และพิน: ใช้แพ็คเกจ PCB 5PIN ที่มีเค้าโครงพินมาตรฐาน อำนวยความสะดวกในการเชื่อมอัตโนมัติและการประกอบจำนวนมาก และเหมาะสำหรับการออกแบบบอร์ด PCB ความหนาแน่นสูง
2. ขนาดเล็กพิเศษ: ขนาดกะทัดรัดตอบสนองความต้องการของการติดตั้งภายในที่มีขนาดกะทัดรัด ช่วยประหยัดพื้นที่บอร์ด PCB และมีส่วนทำให้ผลิตภัณฑ์ขั้นสุดท้ายมีขนาดเล็กลง
3. โครงสร้างที่ปิดสนิท: การออกแบบที่ปิดสนิทช่วยป้องกันฝุ่น ความชื้น และสิ่งแปลกปลอมเข้ามาได้อย่างมีประสิทธิภาพ ช่วยเพิ่มอายุการใช้งานในสภาพแวดล้อมที่ซับซ้อน ที่สาม ฟังก์ชันหลักและสถานการณ์ที่เกี่ยวข้อง
1. ฟังก์ชันหลัก: ให้การแยกสัญญาณ การควบคุมสัญญาณ และฟังก์ชันการป้องกันวงจร แยกวงจรควบคุมออกจากวงจรโหลด และปกป้องส่วนประกอบการควบคุมหลัก
2. อุปกรณ์สื่อสาร: เหมาะสำหรับการสลับสัญญาณและการควบคุมวงจรในอุปกรณ์สื่อสารเช่นสวิตช์ทำให้มั่นใจในความเสถียรของการส่งสัญญาณ
3. อุปกรณ์รักษาความปลอดภัยและความปลอดภัย: สามารถใช้เป็นหน่วยควบคุมระบบควบคุมการเข้าออกและอุปกรณ์ตรวจสอบความปลอดภัย ช่วยให้สามารถตรวจจับและควบคุมสถานะสวิตช์ล็อคแม่เหล็กประตู และควบคุมการส่งสัญญาณสัญญาณเตือนความปลอดภัย
4. อุปกรณ์สำนักงาน: เหมาะสำหรับการควบคุมสัญญาณภายในอุปกรณ์สำนักงาน เช่น เครื่องพิมพ์และเครื่องถ่ายเอกสาร ช่วยเพิ่มความแม่นยำในการใช้งานอุปกรณ์
5. เครื่องใช้ในบ้าน: ใช้สำหรับควบคุมสัญญาณเสริมในเครื่องใช้ไฟฟ้าภายในบ้านขนาดเล็ก เช่น การสลับวงจรภายในและการป้องกัน ซึ่งตรงกับข้อกำหนดการออกแบบที่ใช้พลังงานต่ำของเครื่องใช้ในบ้าน
6. ระบบอัตโนมัติทางอุตสาหกรรม: ใช้ได้กับลิงก์ควบคุมสัญญาณขนาดเล็กในอุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม ช่วยให้สามารถทำงานร่วมกันและควบคุมโมดูลต่างๆ ของอุปกรณ์ได้
ข้อมูลการติดต่อ
| ประเภท | ไครรัส |
| วัสดุหน้าสัมผัส | โลหะผสมเงิน |
| ความต้านทานต่อการสัมผัส | สูงสุด 100mΩ (ที่ 1A 16VDC) |
| โหลดพิกัด (โหลดตัวต้านทาน) | 3เอ/12V0AC |
| สูงสุด การสลับกระแส | 3A |
| สูงสุด แรงดันไฟฟ้าสลับ | 125VAC |
| สูงสุด การเปลี่ยนพลังงาน | 360VA |
| นาที การสลับโหลด | 6V 1A |
| ลักษณะ |
| เวลาใช้งาน (ที่พิกัดแรงดันไฟฟ้าคอยล์) | สูงสุด 10ms |
| เวลาวางจำหน่าย | สูงสุด 4ms |
| ความต้านทานของฉนวน | ขั้นต่ำ 1,000MΩ (ที่ 500VDC) |
| ความเป็นฉนวน | ระหว่างหน้าสัมผัสที่เปิดอยู่:500VAC, 50/60Hz เป็นเวลา 1 นาที |
| ระหว่างคอยล์และหน้าสัมผัส : 750VAC, 50/60Hz เป็นเวลา 1 นาที |
| ความต้านทานการสั่นสะเทือน | ทำลายล้าง | 10-55Hz ที่แอมพลิจูดสองเท่าที่ 1.5 มม |
| มีประโยชน์ใช้สอย | 10-55Hz ที่แอมพลิจูดสองเท่าที่ 1.5 มม |
| กันกระแทก | มีประโยชน์ใช้สอย | ขั้นต่ำ 10G |
| ทำลายล้าง | ขั้นต่ำ 10G |
| ความอดทน | ความทนทานทางกล （10800ops./ชม.) | 10000000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| ความทนทานทางไฟฟ้า (360ops./ชม.) | 100,000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| อุณหภูมิแวดล้อม | -40°C~ 85°C(ไม่มีการควบแน่น) |
| น้ำหนัก | ประมาณ 3.7ก. |
| ข้อมูลคอยล์ (ที่ 20 ℃) |
| ที่กำหนด แรงดันไฟฟ้า (วีดีซี) | ที่กำหนด ปฏิบัติการ ปัจจุบัน ±10%(มิลลิแอมป์) | ความต้านทานของคอยล์ ±10%(Ω) | ที่กำหนด operating อำนาจ | ใช้งานแรงดันไฟฟ้า (สูงสุด) | ปล่อยแรงดันไฟฟ้า (ขั้นต่ำ) | สูงสุด แรงดันไฟฟ้าที่อนุญาต |
| 3 | 150 | 20 | ประมาณ 0.45 วัตต์ | 75% ของที่ระบุ แรงดันไฟฟ้า | 5% ของเล็กน้อย แรงดันไฟฟ้า | 130% ของแรงดันไฟฟ้าที่กำหนด |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | ประมาณ 0.36 วัตต์ |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | ประมาณ 0.2 วัตต์ |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
ข้อมูลที่แสดงด้านบนเป็นค่าเริ่มต้น อย่าใช้แรงดันไฟฟ้าสูงสุดที่อนุญาตบนคอยล์นานกว่า 10 นาที เพื่อหลีกเลี่ยงไม่ให้คอยล์ร้อนเกินไป

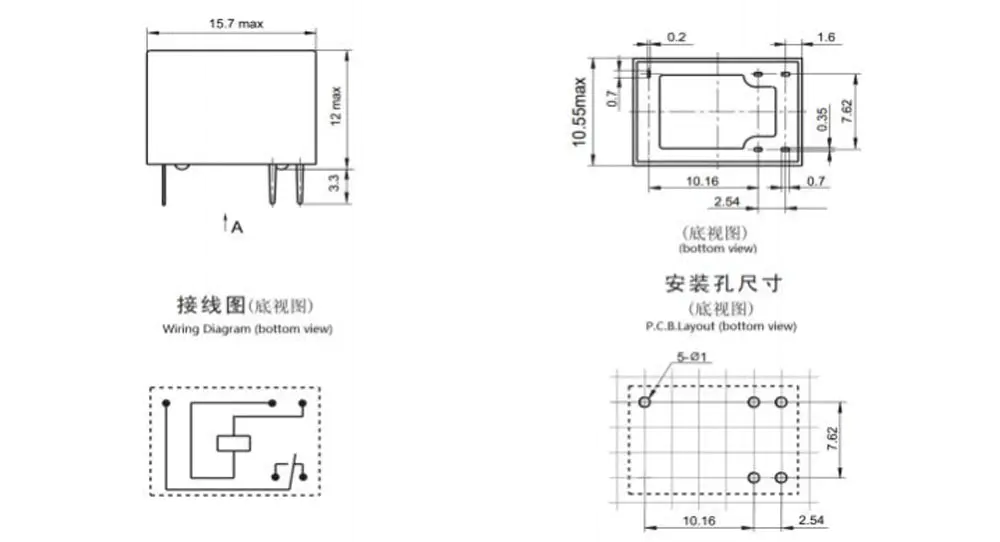

ขนาดเค้าร่าง, แผนผังสายไฟ, เค้าโครง PCB (หน่วย: มม.)

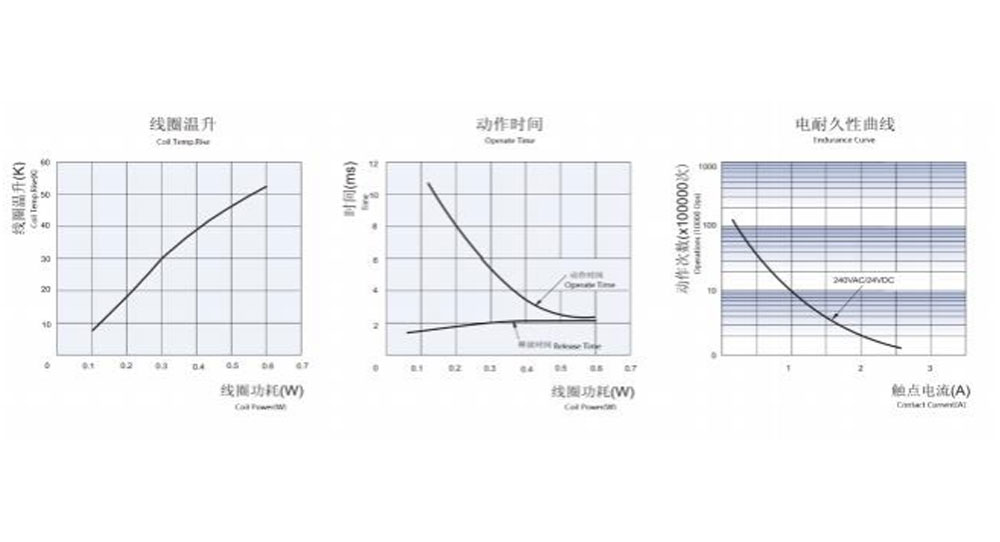

เส้นโค้งลักษณะ
ข้อมูลการสั่งซื้อ

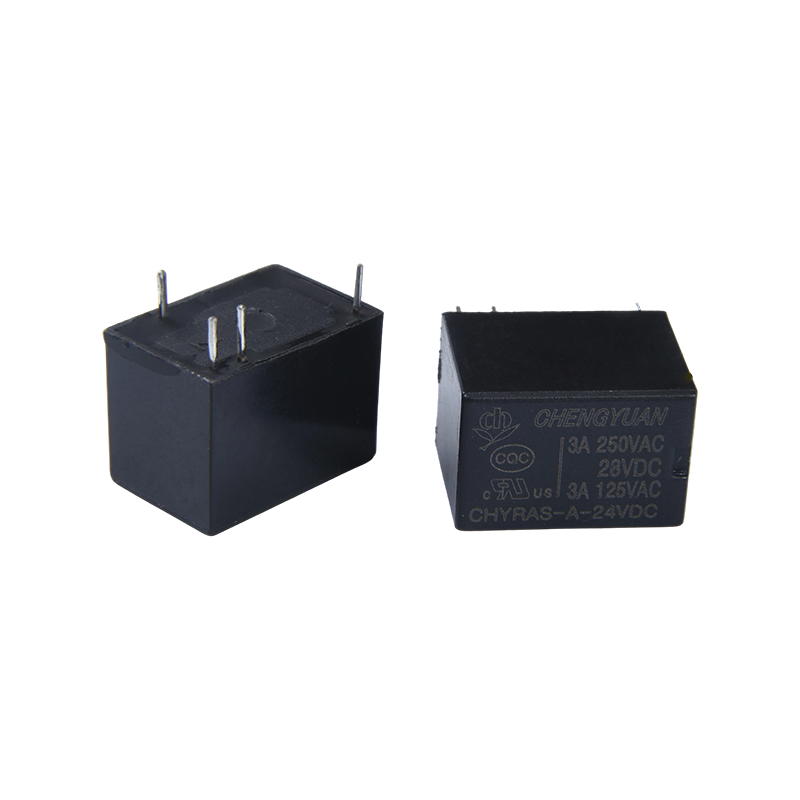

ไครรัส - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1：ประเภท：ไครรัส
2: การจัดเตรียมการติดต่อ: C Fom C ; H จาก A ; ข จาก บี
3: แรงดันไฟฟ้าที่กำหนด: 3,5,6,9,12,24VDC
4: สีตู้: H-ดำ; L-น้ำเงิน, Y-เหลือง
5: คอยล์ กำลัง: D-0.36W L-0.2W
6: โครงสร้างป้องกัน: เคลือบด้วย S-Flux,
SH- ชนิดปิดผนึกล้างทำความสะอาดได้
7: พารามิเตอร์พิเศษ: ไม่มี-ประเภทมาตรฐาน
ตัวอักษรหรือตัวเลข-ข้อกำหนดพิเศษ
รีเลย์ป้องกันฟลักซ์ไม่สามารถใช้ในสภาพแวดล้อมที่มีมลพิษเช่น H2S, SO2, NO2, ฝุ่น ฯลฯ
ไม่แนะนำให้ทำความสะอาดน้ำหรือการประมวลผลพื้นผิวหลังจากประกอบรีเลย์ป้องกันฟลักซ์บน PCB แล้ว
ส่วนต่อท้ายพิเศษที่กำหนดเองจะพร้อมใช้งานหลังจากได้รับการประเมินโดย CHENGYUAN
ข้อสงวนสิทธิ์: ข้อมูลจำเพาะนี้มีไว้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
เราไม่สามารถประเมินประสิทธิภาพและพารามิเตอร์ทั้งหมดสำหรับทุกการใช้งานที่เป็นไปได้ ดังนั้นผู้ใช้จึงควรอยู่ในตำแหน่งที่เหมาะสมในการเลือก
ผลิตภัณฑ์ที่เหมาะกับการใช้งานของตนเอง สำหรับรีเลย์แบบปิดผนึก หลังจากติดตั้งและทำความสะอาดแล้ว โปรดเปิดรูระบายอากาศในเคสก่อนใช้งาน หากมีข้อสงสัยใด ๆ โปรดติดต่อ Chengyuan เพื่อขอรับบริการด้านเทคนิค อย่างไรก็ตาม เป็นความรับผิดชอบของผู้ใช้ในการพิจารณาว่าควรใช้ผลิตภัณฑ์ใด
