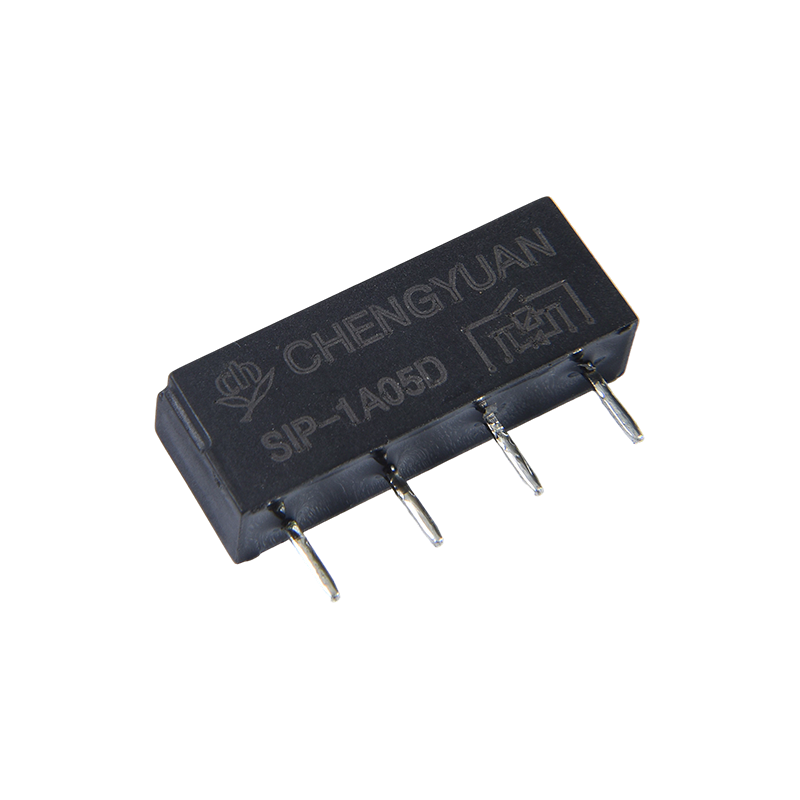

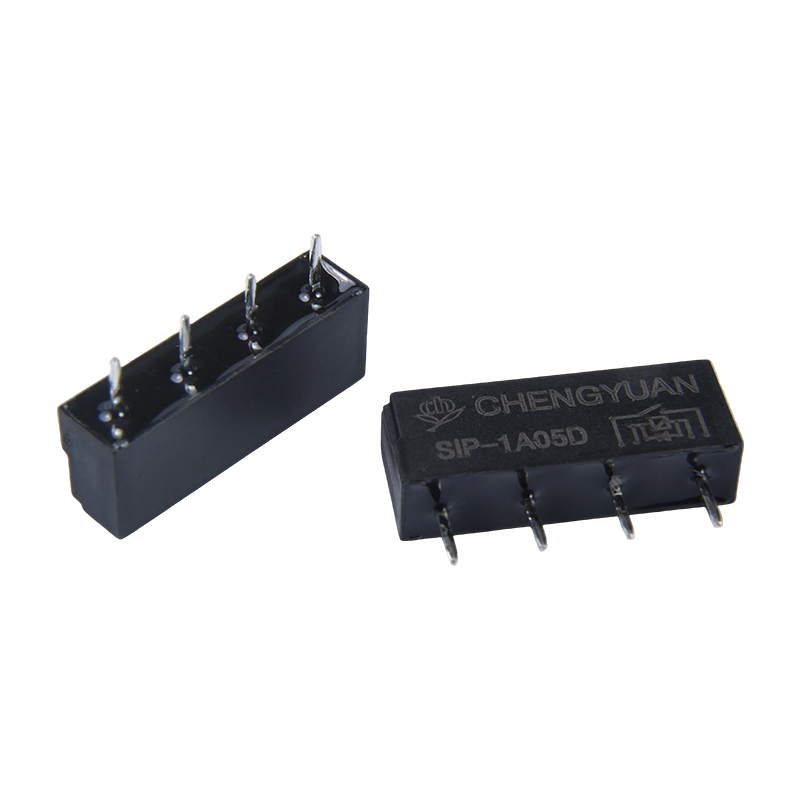

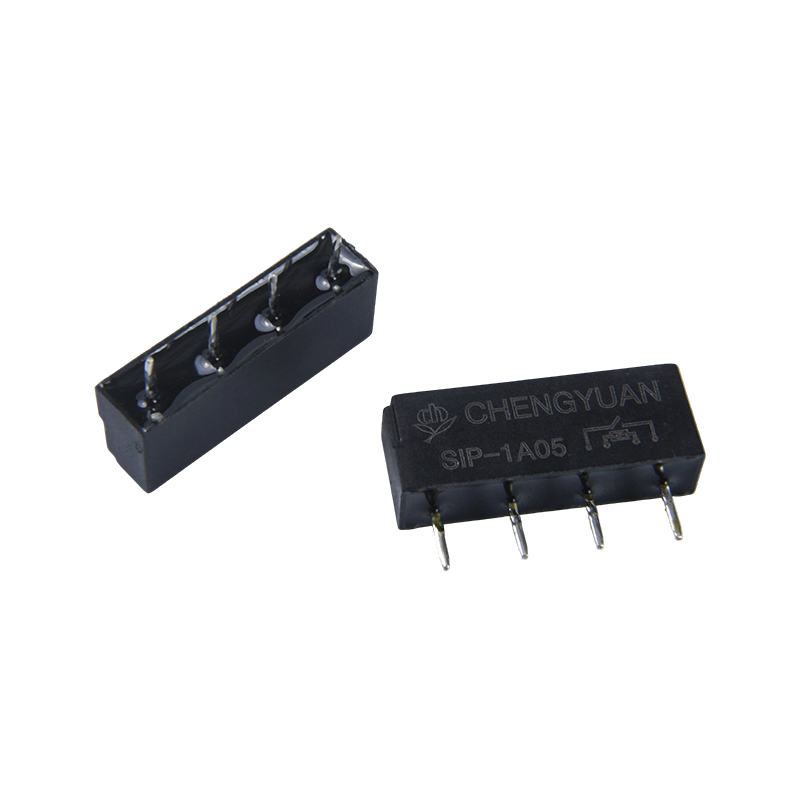

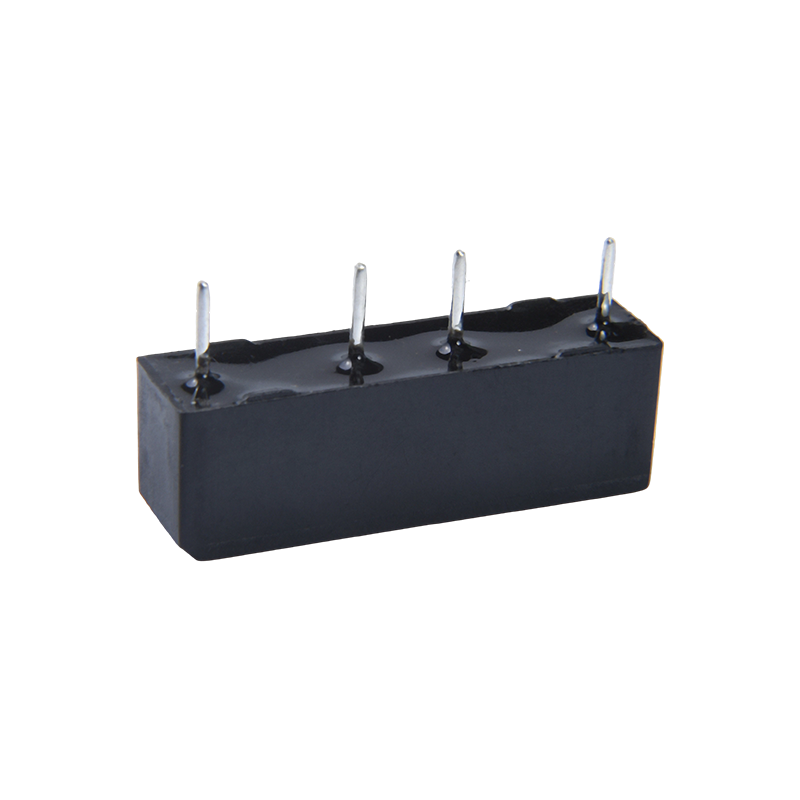

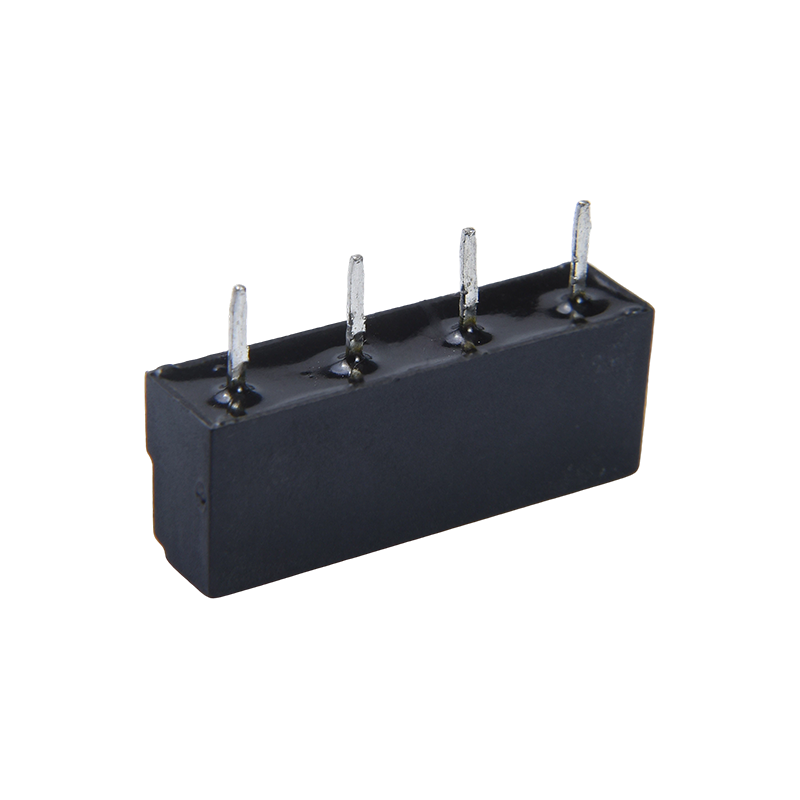

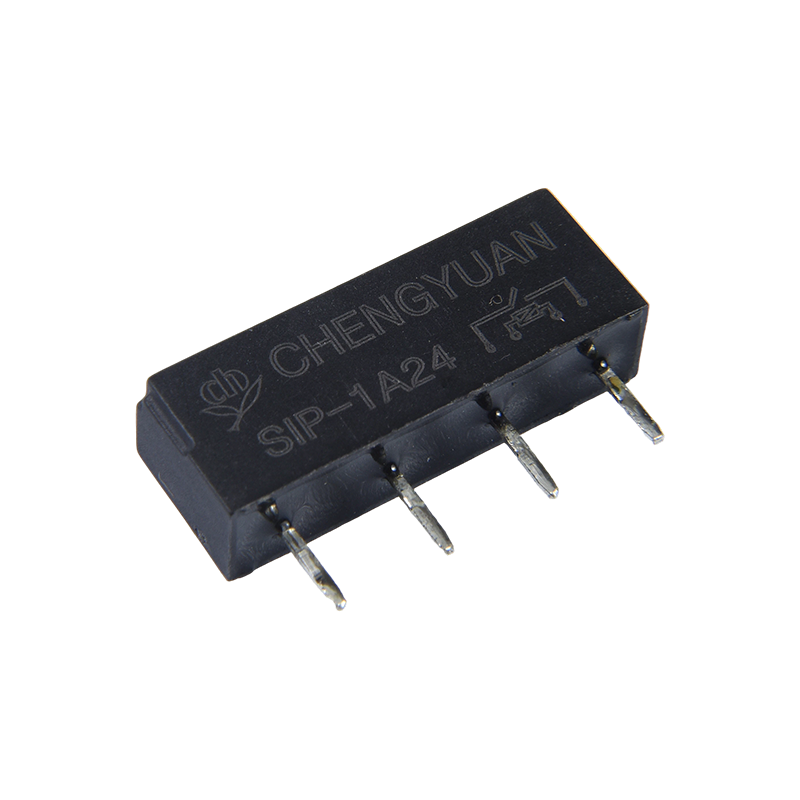

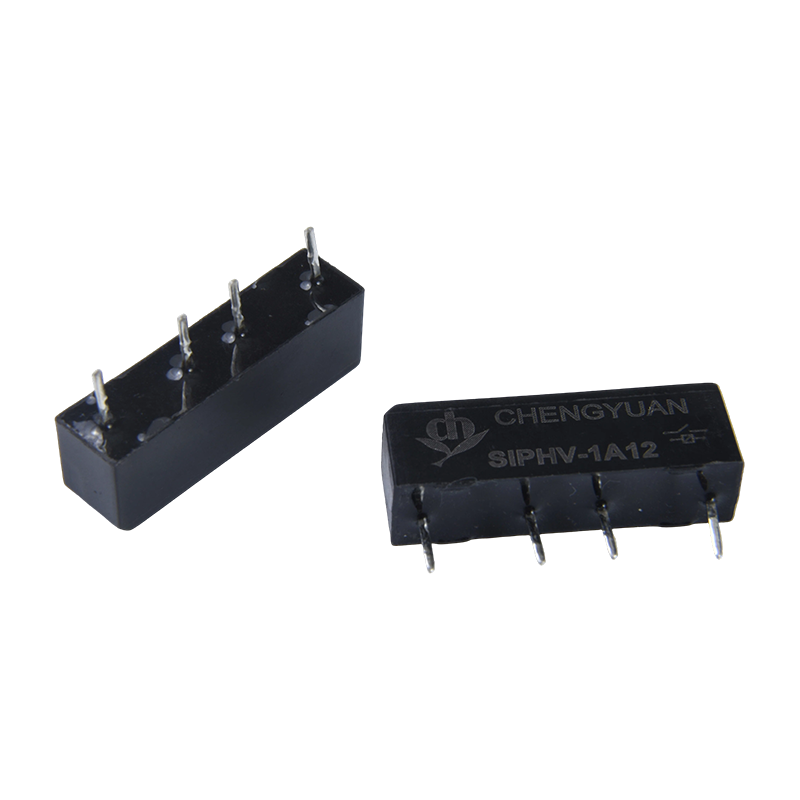

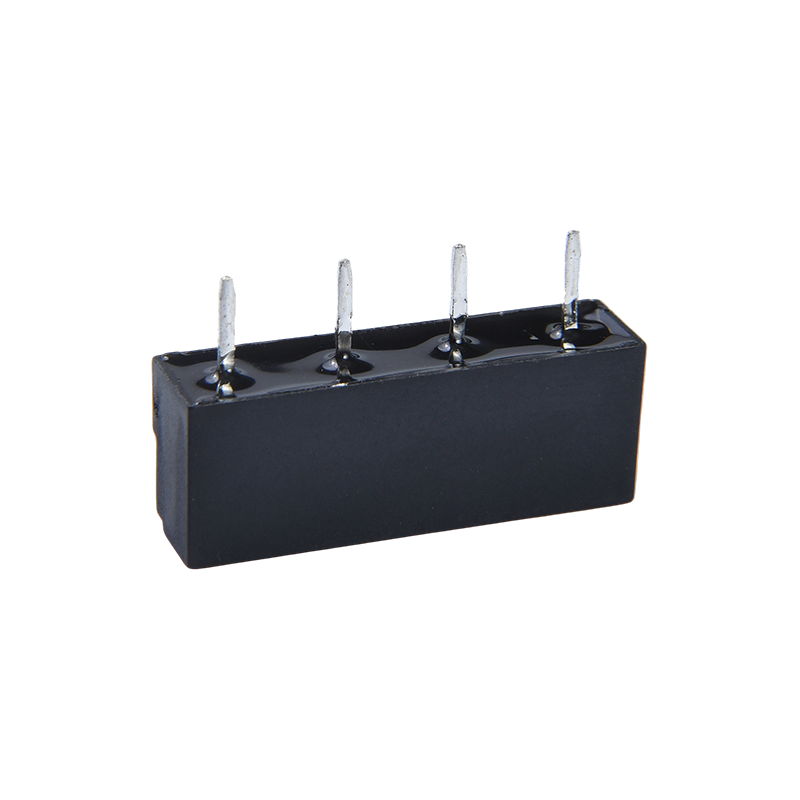

1. ข้อดี
หน้าสัมผัสที่ปิดสนิท: สวิตช์กกถูกปิดผนึกด้วยก๊าซเฉื่อย ปกป้องหน้าสัมผัสจากฝุ่นและออกซิเดชั่น ให้ความต้านทานการสัมผัสที่เสถียรในระยะยาวและความน่าเชื่อถือที่สูงมาก
ประสิทธิภาพการสลับความเร็วสูง: สวิตช์กกที่มีมวลน้อยช่วยให้ทำงานได้อย่างรวดเร็ว (โดยทั่วไปเวลาในการเปลี่ยนจะเป็นมิลลิวินาที) เหมาะสำหรับการใช้งานที่ต้องการการสุ่มตัวอย่างหรือการสลับสัญญาณอย่างรวดเร็ว
การใช้พลังงานต่ำและการแยกสัญญาณสูง: การใช้พลังงานของไดรฟ์คอยล์ต่ำ ความต้านทานของฉนวนสูงและทนต่อแรงดันไฟฟ้าระหว่างหน้าสัมผัสและคอยล์ ทำให้สามารถแยกสัญญาณได้ดีเยี่ยมและความสามารถในการป้องกันการรบกวน
2. คุณสมบัติที่สำคัญ
ความจุหน้าสัมผัส: 0.5A @ 125VAC / 24VDC ออกแบบมาโดยเฉพาะสำหรับการสลับสัญญาณระดับต่ำ สัญญาณเซ็นเซอร์ หรือโหลดกระแสไฟฟ้าขนาดเล็ก
แพ็คเกจขนาดกะทัดรัด: การออกแบบพิน SIP (แพ็คเกจอินไลน์เดี่ยว) พร้อมระยะห่างพินมาตรฐาน ประหยัดพื้นที่ PCB และอำนวยความสะดวกในการประกอบหรือการแทรกอัตโนมัติ
แรงดันไฟฟ้าในการขับขี่กว้าง: คอยล์รองรับแรงดันไฟฟ้า 3 ถึง 24VDC เข้ากันได้กับระดับลอจิกทั่วไปและแรงดันไฟฟ้าควบคุม
อายุการใช้งานยาวนาน: เนื่องจากการป้องกันแบบปิดผนึก อายุการใช้งานทางกลและทางไฟฟ้าภายใต้โหลดที่กำหนดจึงสูงกว่ารีเลย์แม่เหล็กไฟฟ้าแบบเปิดที่มีขนาดเท่ากันอย่างมาก
3. การใช้งานหลัก
อุปกรณ์ทดสอบและวัดผล: ใช้ในมัลติมิเตอร์ความแม่นยำสูง การ์ดเก็บข้อมูล และอุปกรณ์ทดสอบอัตโนมัติ (ATE) สำหรับการสลับเส้นทางสัญญาณและมัลติเพล็กซ์
การสื่อสารและความปลอดภัย: รวมอยู่ในสวิตช์ที่ตั้งโปรแกรมได้ ระบบสัญญาณเตือนภัย และระบบควบคุมการเข้าถึงสำหรับการแยกสัญญาณและวงจรสวิตช์อินเทอร์เฟซ
อิเล็กทรอนิกส์ทางการแพทย์: ใช้ในอุปกรณ์ตรวจสอบทางการแพทย์เพื่อสลับสัญญาณแอนะล็อกระดับต่ำ เช่น สัญญาณไฟฟ้าชีวภาพ ซึ่งต้องการการแยกสัญญาณสูงและสัญญาณรบกวนต่ำ
การแยกสัญญาณควบคุมทางอุตสาหกรรม: ในโมดูลอินพุตอนาล็อก PLC และอินเทอร์เฟซเซ็นเซอร์ ให้การแยกทางไฟฟ้าและการป้องกันระหว่างสัญญาณภาคสนามและระบบควบคุม
ข้อมูลการติดต่อ
| ประเภท | จิบ |
| วัสดุหน้าสัมผัส | ร/ร |
| ความต้านทานต่อการสัมผัส | สูงสุด ≤ 100mΩ (ที่ 1A 16VDC) |
| โหลดพิกัด (โหลดตัวต้านทาน) | 0.1A125VAC /0.5A 24VDC |
| สูงสุด การสลับกระแส | 0.5A |
| สูงสุด แรงดันไฟฟ้าสลับ | 200VAC |
| สูงสุด การเปลี่ยนพลังงาน | 10VA(ไฟฟ้ากระแสสลับ)/10W(กระแสตรง) |
| ลักษณะ |
| เวลาใช้งาน (ที่พิกัดแรงดันไฟฟ้าคอยล์) | สูงสุด 0.55ms |
| เวลาวางจำหน่าย | สูงสุด 0.2ms |
| ความต้านทานของฉนวน | ขั้นต่ำ 100MΩ (ที่ 500VDC) |
| ความเป็นฉนวน | ระหว่างหน้าสัมผัสที่เปิดอยู่:200VAC, 50/60Hz เป็นเวลา 1 นาที |
| ระหว่างคอยล์และหน้าสัมผัส : 1400VAC , 50/60Hz เป็นเวลา 1 นาที |
| ความต้านทานการสั่นสะเทือน | ทำลายล้าง | 10-55Hz ที่แอมพลิจูดสองเท่าที่ 1.5 มม |
| มีประโยชน์ใช้สอย | 10-55Hz ที่แอมพลิจูดสองเท่าที่ 1.5 มม |
| กันกระแทก | มีประโยชน์ใช้สอย | ขั้นต่ำ 20G |
| ทำลายล้าง | ขั้นต่ำ 100G |
| ความอดทน | ความทนทานทางกล （10800ops./ชม.) | 100000000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| ความทนทานทางไฟฟ้า (360ops./ชม.) | 10000000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| อุณหภูมิโดยรอบ | -40°C~ 85°C (ไม่มีการควบแน่น) |
| น้ำหนัก | ประมาณ 1.6ก. |
| ที่กำหนด แรงดันไฟฟ้า (วีดีซี) | ที่กำหนด ปฏิบัติการ ปัจจุบัน ±10%(มิลลิแอมป์) | ความต้านทานของคอยล์ ±10%(Ω) | ที่กำหนด operating อำนาจ | ใช้งานแรงดันไฟฟ้า (สูงสุด) | ปล่อยแรงดันไฟฟ้า (ขั้นต่ำ) | สูงสุด แรงดันไฟฟ้าที่อนุญาต |
| 3 | 0.012 | 250 | ประมาณ 0.036 วัตต์ | 75% ของเล็กน้อย แรงดันไฟฟ้า | 10% ของเล็กน้อย แรงดันไฟฟ้า | 130% ของแรงดันไฟฟ้าที่กำหนด |
| 5 | 0.01 | 500 | ประมาณ 0.05 วัตต์ |
| 12 | 0.012 | 1000 | ประมาณ 0.144 วัตต์ |
| 24 | 0.012 | 2000 | ประมาณ 0.288 วัตต์ |
ข้อมูลที่แสดงข้างต้นเป็นค่าเริ่มต้น อย่าใช้แรงดันไฟฟ้าสูงสุดที่อนุญาตบนคอยล์นานกว่า 10 นาที เพื่อหลีกเลี่ยงไม่ให้คอยล์ร้อนเกินไป

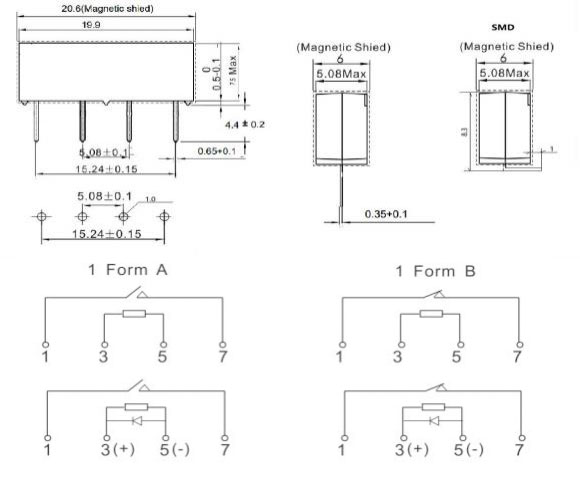

ขนาดเค้าร่าง, แผนผังสายไฟ, เค้าโครง PCB (หน่วย: มม.)
ข้อมูลการสั่งซื้อ
SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 6 7
1: ประเภท： SIP
2: จำนวนเสา: 1-1 เสา
3: การจัดเตรียมการติดต่อ: C จาก C ; H จาก A ; ข จาก บี
4: แรงดันไฟฟ้าที่กำหนด: 3.5, 12, 24VDC
5: การปราบปรามชั่วคราวของคอยล์: D พร้อมไดโอด; ไม่มี: มาตรฐาน
6: พร้อมฝาครอบป้องกัน: M ， NIL Standard
7: SMD， มาตรฐาน NIL
ข้อสงวนสิทธิ์: ข้อมูลจำเพาะนี้มีไว้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
เราไม่สามารถประเมินประสิทธิภาพและพารามิเตอร์ทั้งหมดสำหรับทุกการใช้งานที่เป็นไปได้ ดังนั้นผู้ใช้จึงควรอยู่ในตำแหน่งที่เหมาะสมในการเลือก
ผลิตภัณฑ์ที่เหมาะกับการใช้งานของตนเอง สำหรับรีเลย์แบบปิดผนึก หลังจากติดตั้งและทำความสะอาดแล้ว โปรดเปิดรูระบายอากาศในเคสก่อนใช้งาน หากมีข้อสงสัยใด ๆ โปรดติดต่อ Chengyuan เพื่อขอรับบริการด้านเทคนิค อย่างไรก็ตาม เป็นความรับผิดชอบของผู้ใช้ในการพิจารณาว่าควรใช้ผลิตภัณฑ์ใด
