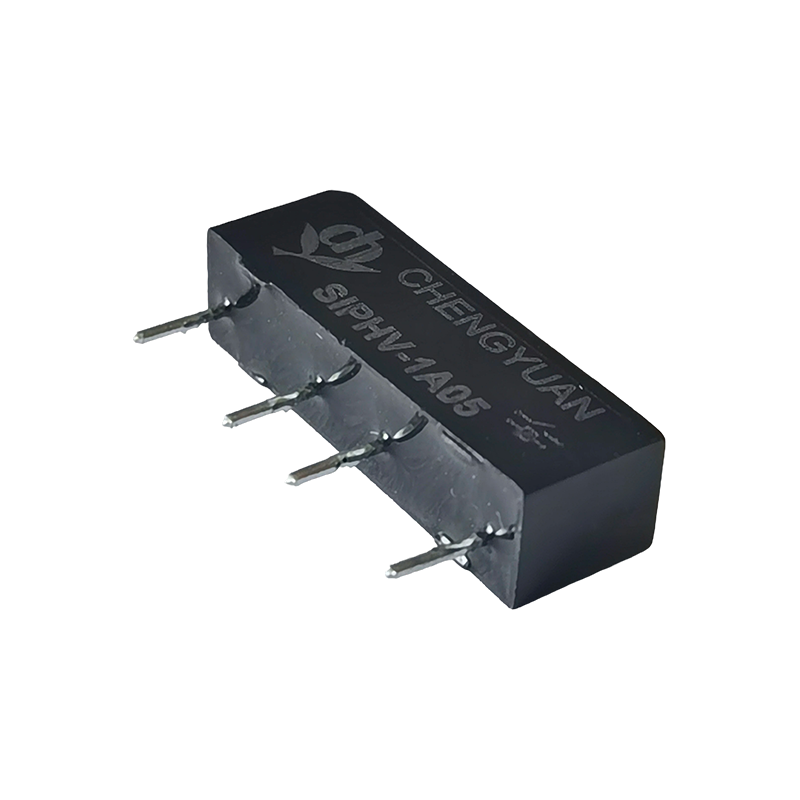

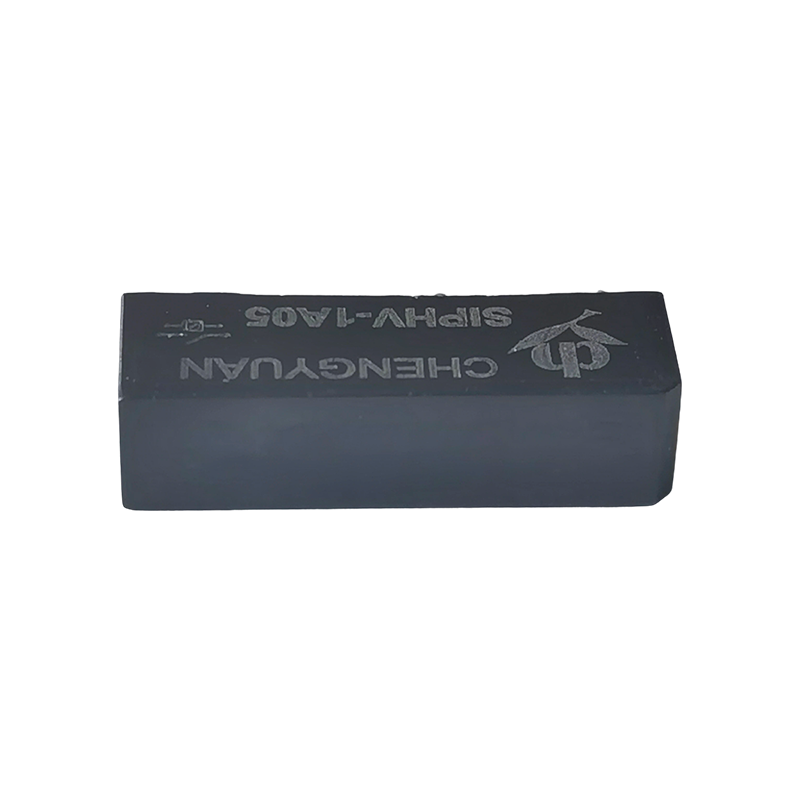

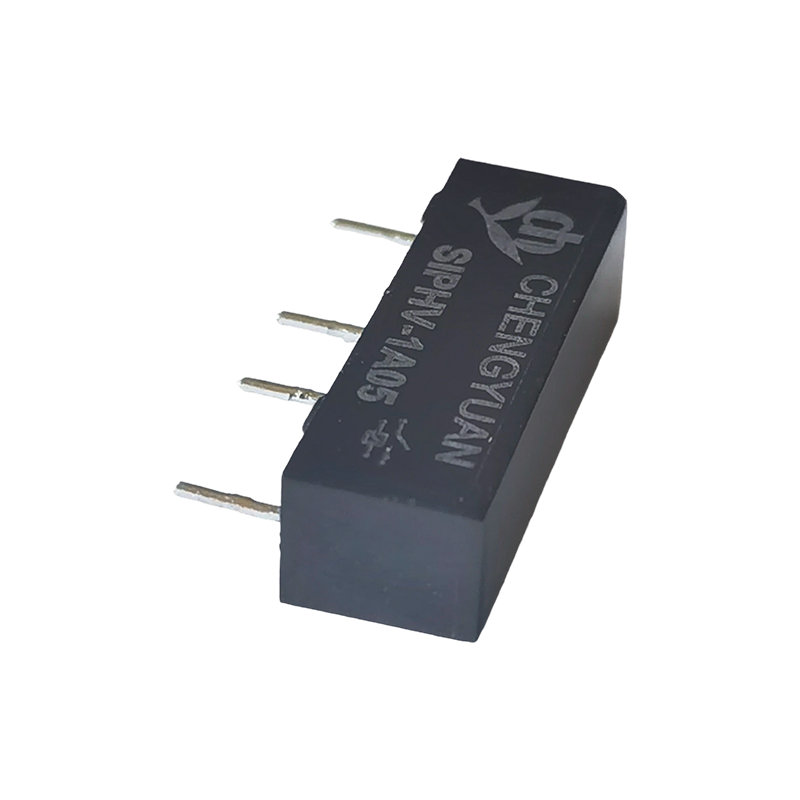

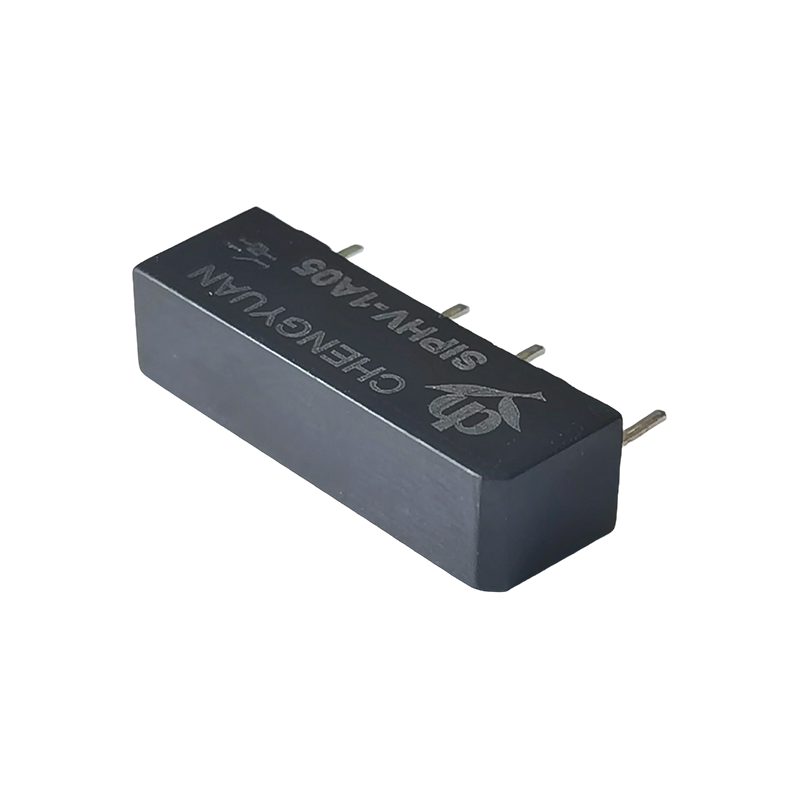

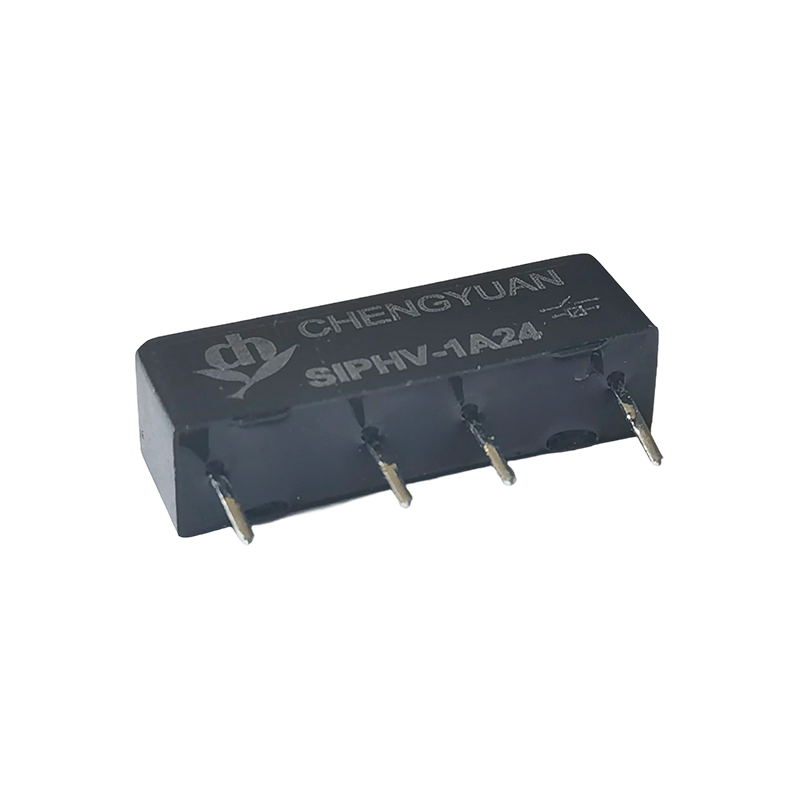

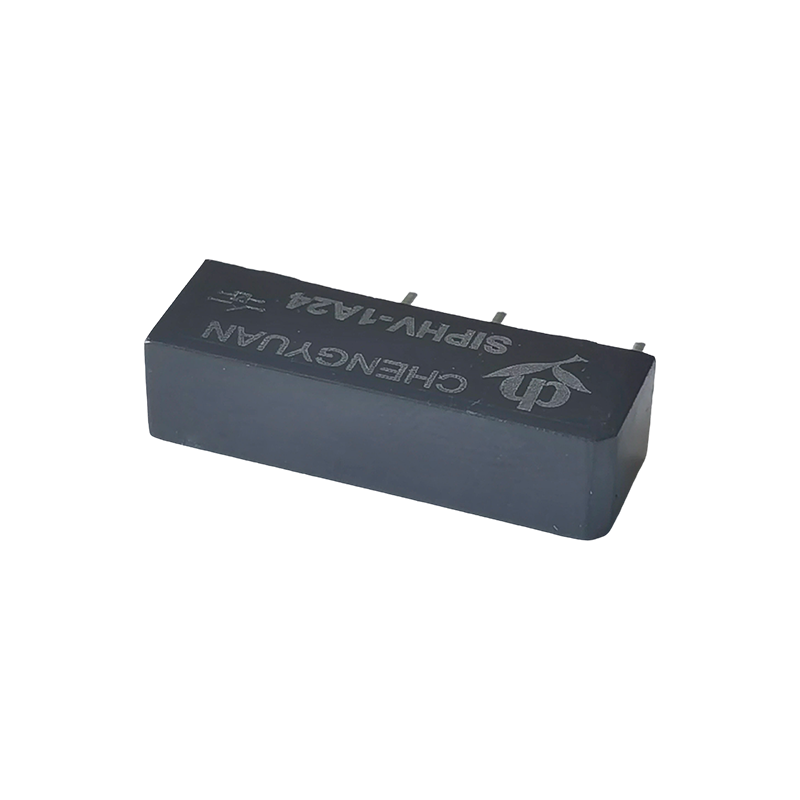

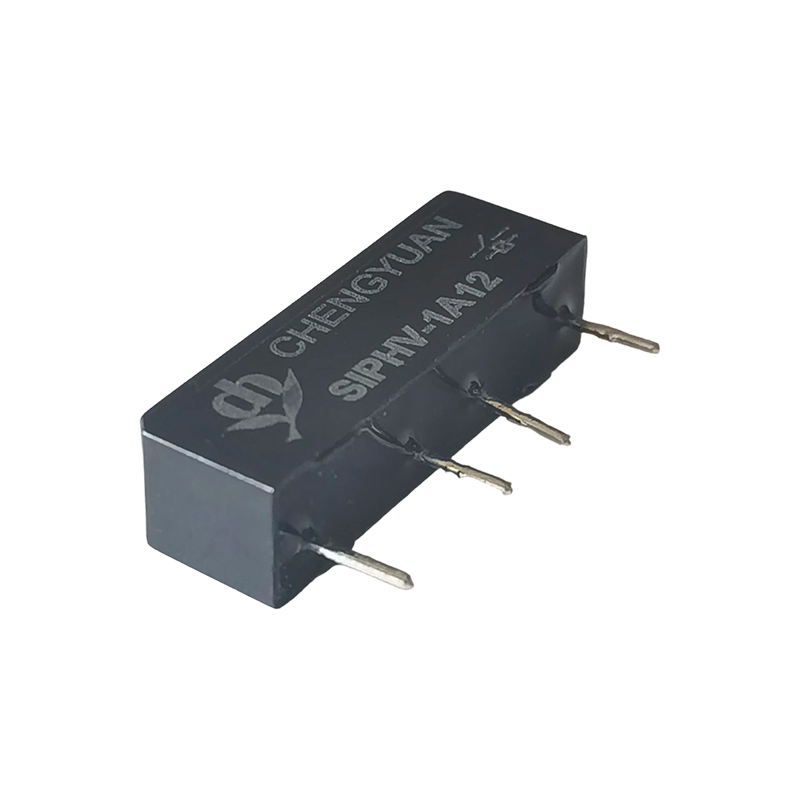

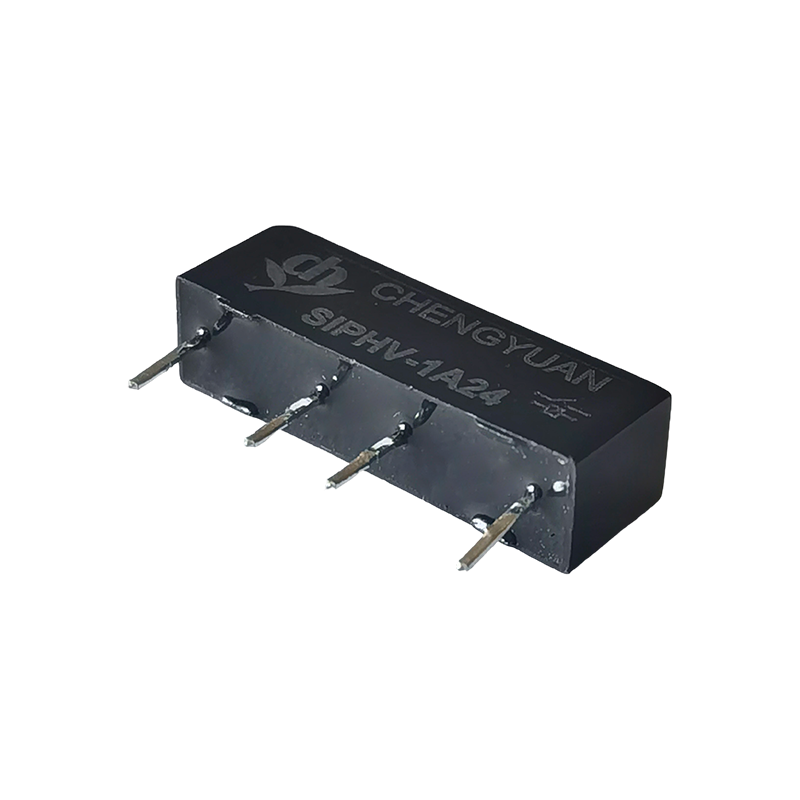

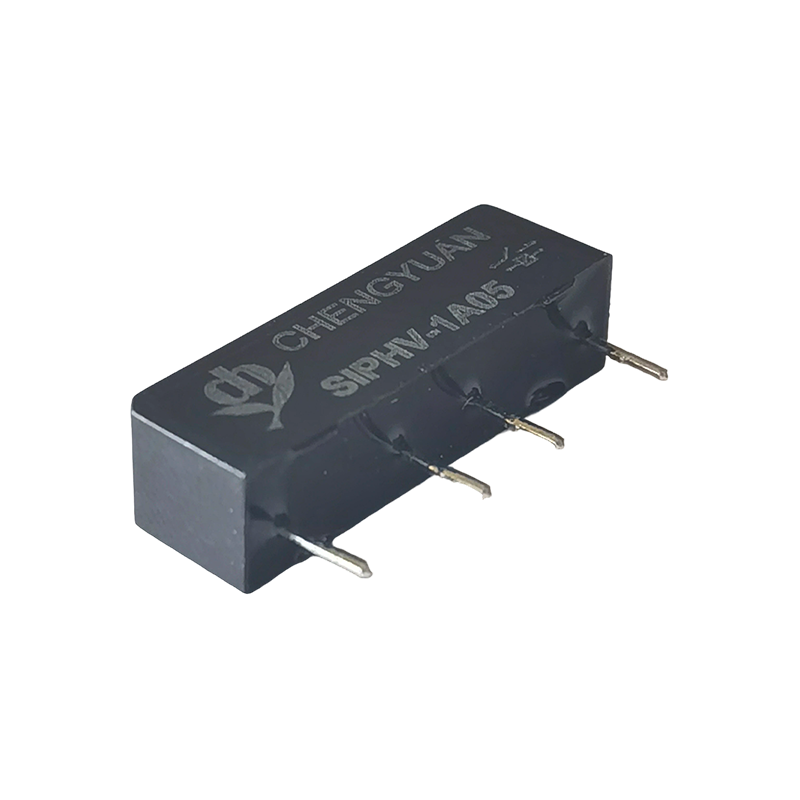

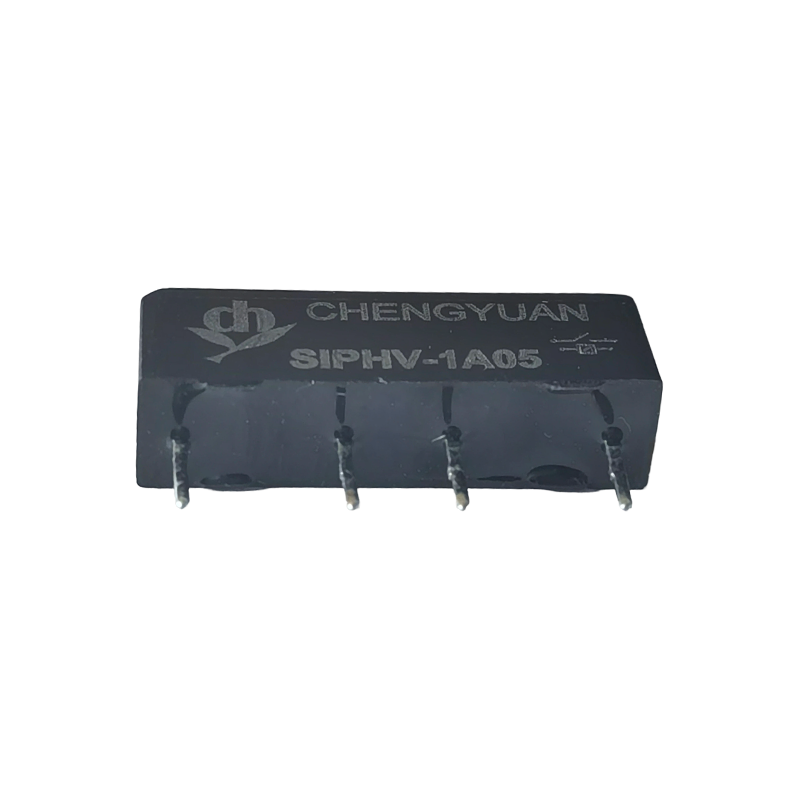

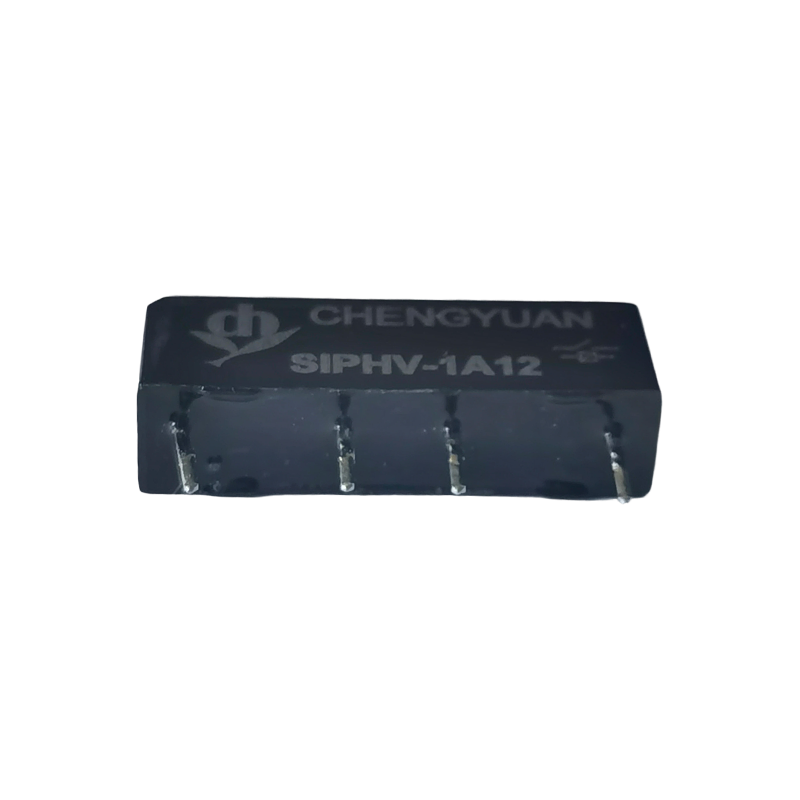

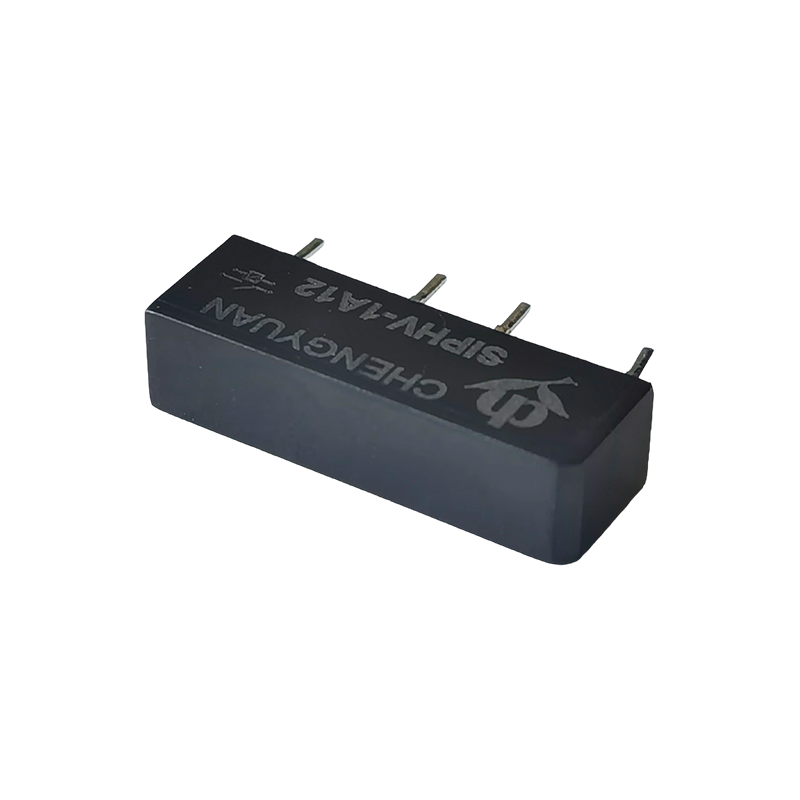

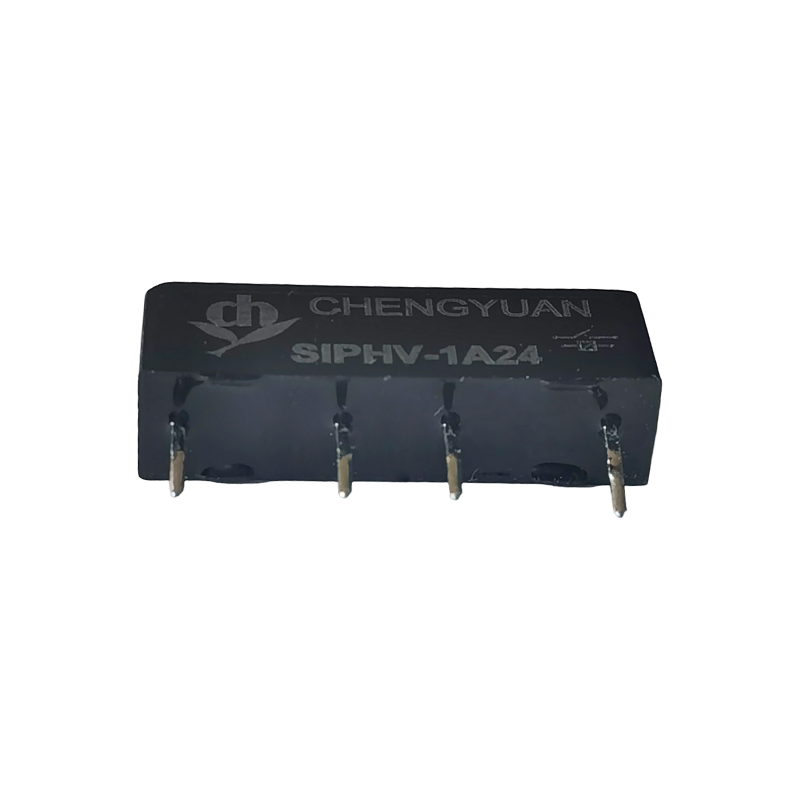

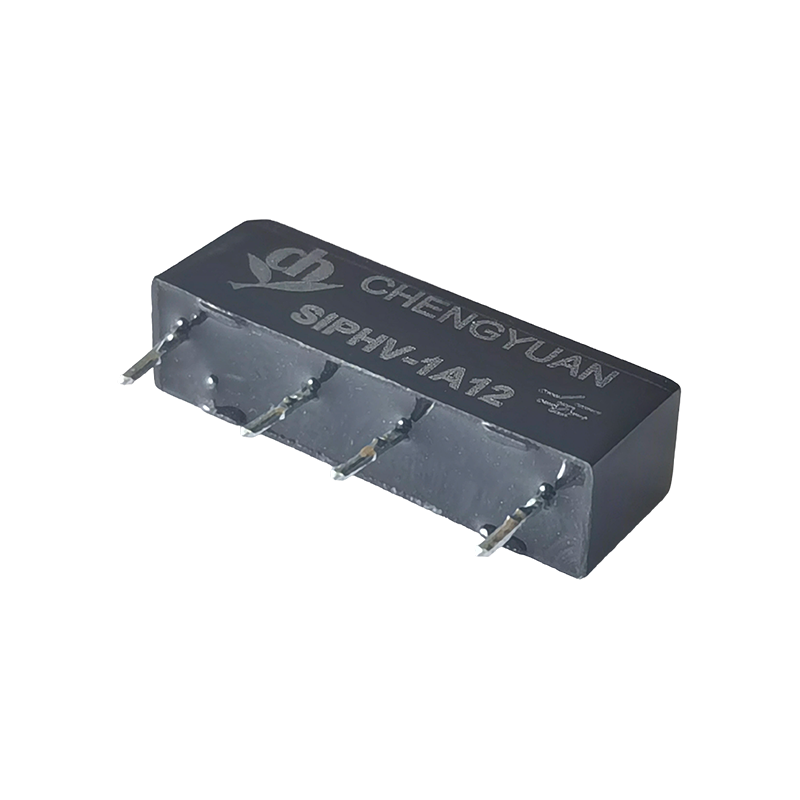

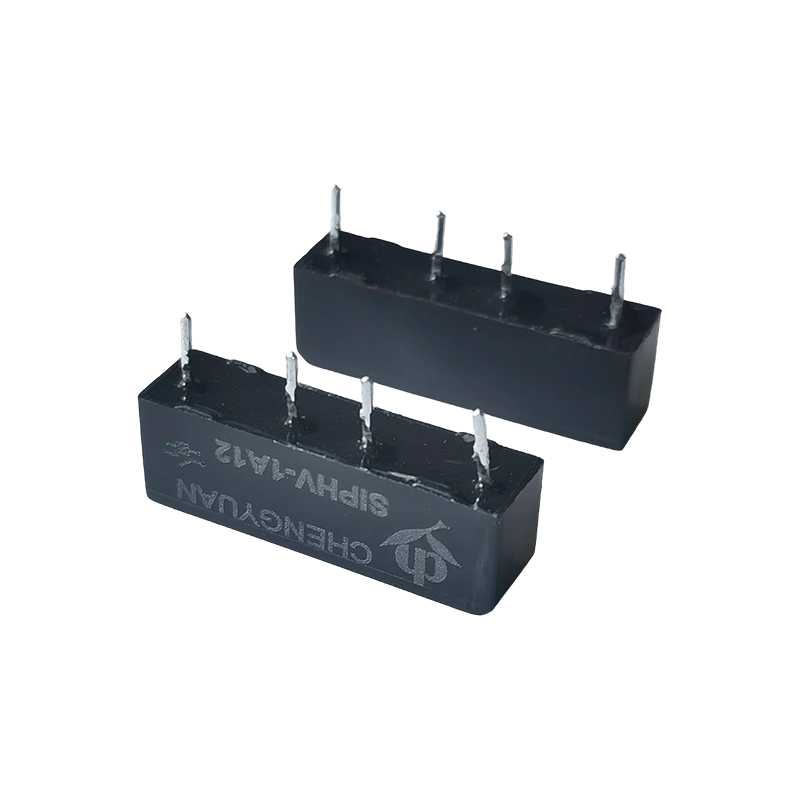

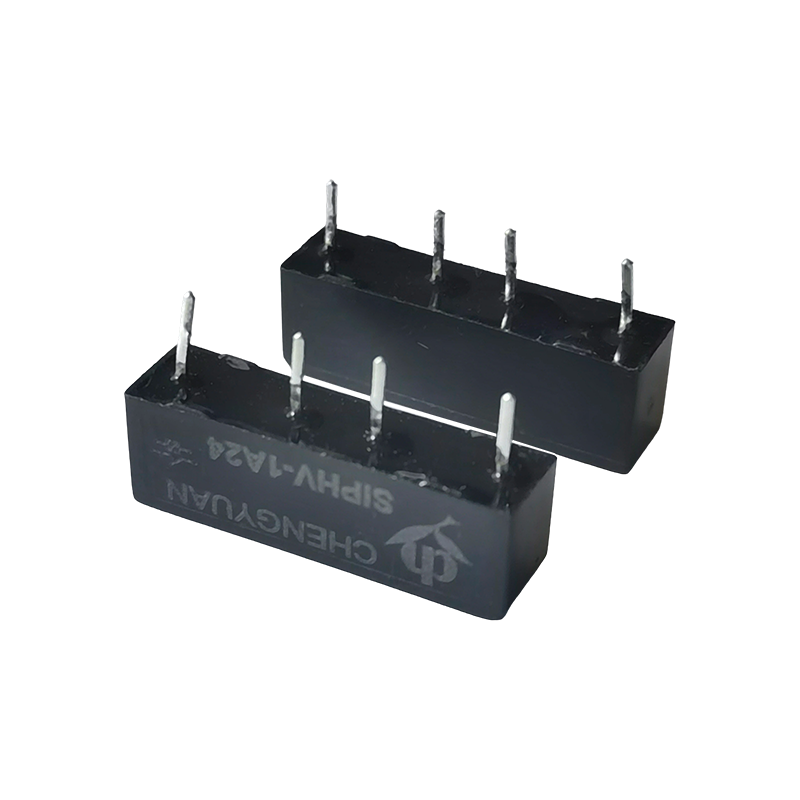

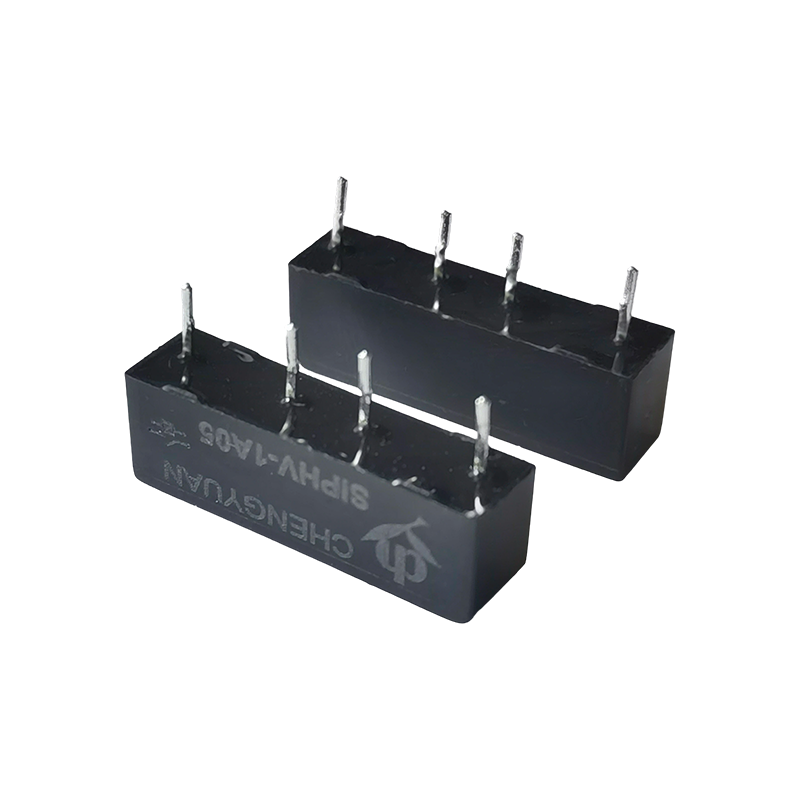

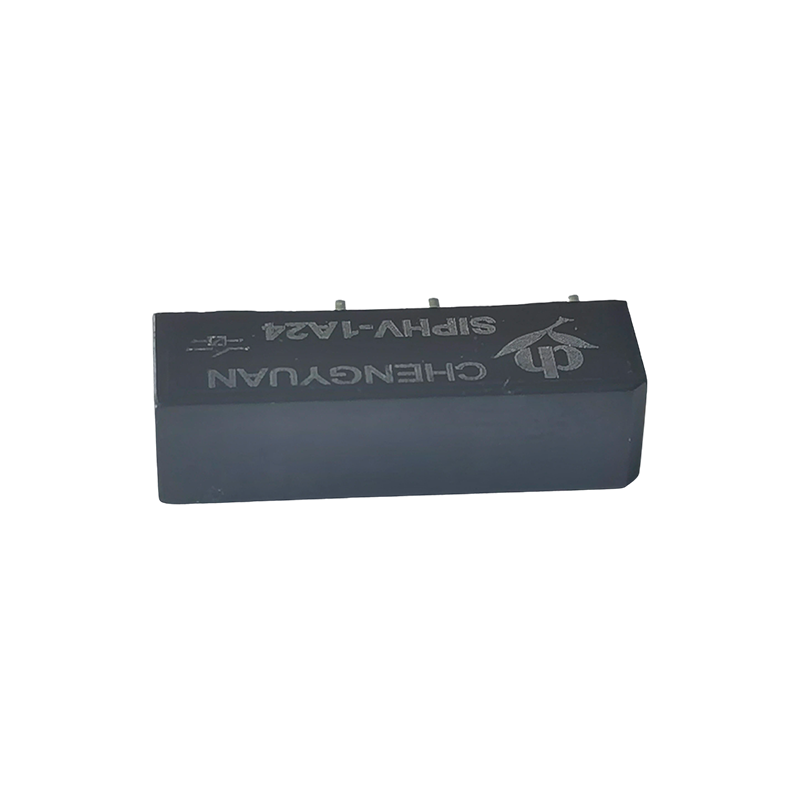

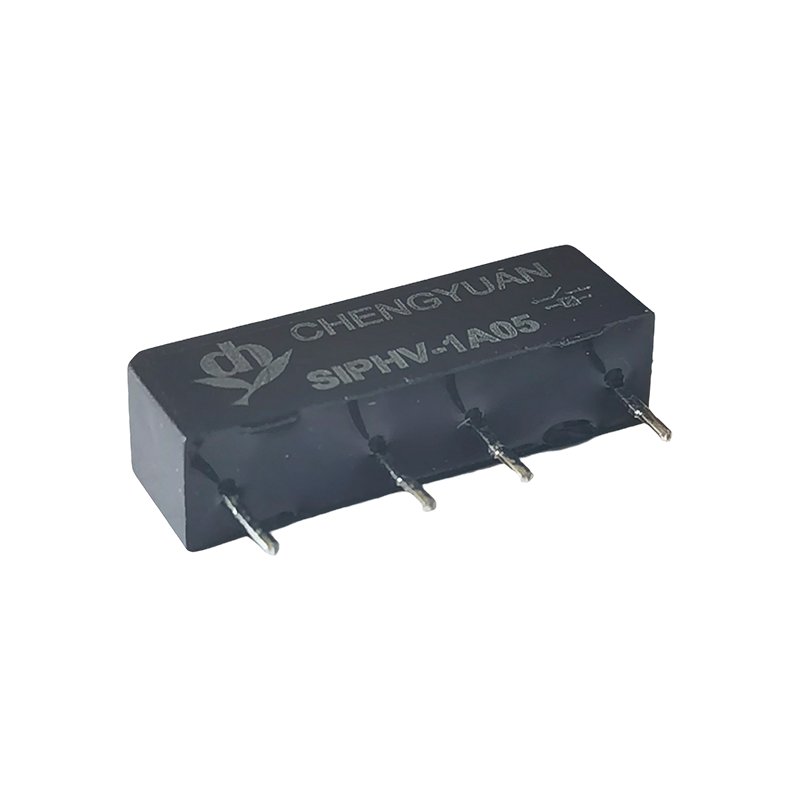

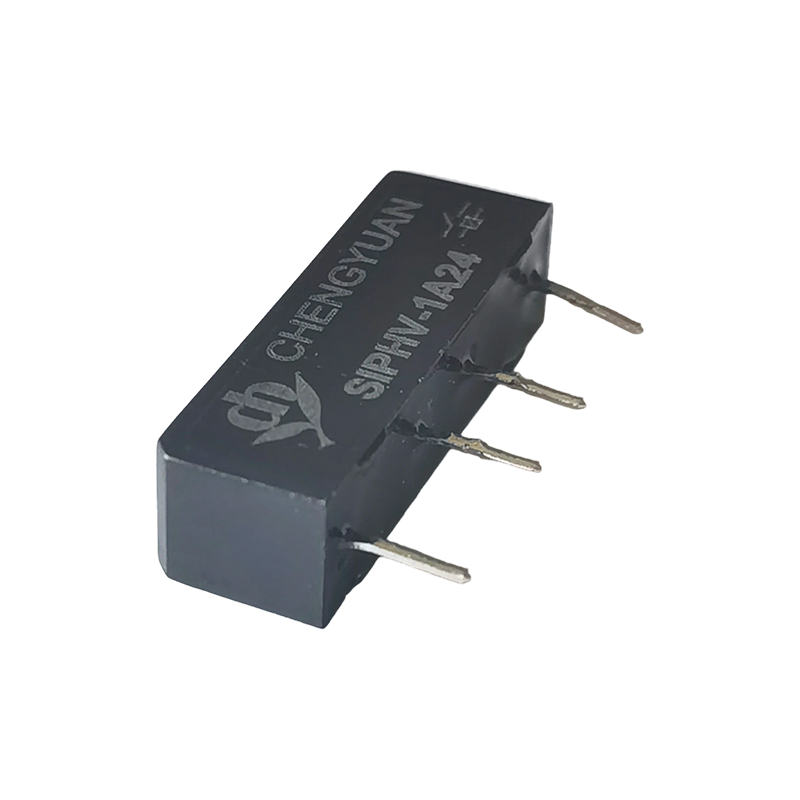

คุณสมบัติผลิตภัณฑ์:
ความต้านทานแรงดันไฟฟ้าสูงพิเศษ: แรงดันไฟฟ้าสูงสุดสูงสุดถึง 4KVDC ความสามารถในการทนต่อโหลดที่ 1000VAC สูงสุด/VDC ซึ่งเกินระดับความต้านทานแรงดันไฟฟ้าของรีเลย์ทั่วไปอย่างมาก
เทคโนโลยีสวิตช์รีด: ใช้สวิตช์รีดเป็นองค์ประกอบสวิตช์หลัก ให้ความเร็วในการสวิตช์ที่รวดเร็ว อายุการใช้งานยาวนาน และความต้านทานต่อการสัมผัสต่ำ
บรรจุภัณฑ์ขนาดเล็ก: การออกแบบ SIP ขนาดกะทัดรัด (แพ็คเกจอินไลน์เดี่ยว) ช่วยประหยัดพื้นที่แผงวงจรได้อย่างมาก ช่วยให้ติดตั้งได้หนาแน่นสูง
การติดตั้ง PCB โดยตรง: ออกแบบมาโดยเฉพาะสำหรับบอร์ด PCB ช่วยให้มั่นใจในการบัดกรีที่ปลอดภัยและเหมาะสำหรับการผลิตแบบอัตโนมัติ
ใช้พลังงานต่ำ: ช่วงแรงดันไฟฟ้าคอยล์ตั้งแต่ 3VDC ถึง 24VDC รวมเข้ากับวงจรควบคุมแรงดันต่ำต่างๆ ได้อย่างง่ายดาย
การใช้งานทั่วไป:
อุปกรณ์ทดสอบไฟฟ้าแรงสูง: ใช้ในเครื่องมือทดสอบ เช่น เครื่องมือทดสอบความต้านทานแรงดันไฟฟ้า และเครื่องมือทดสอบฉนวน เพื่อสลับและแยกสัญญาณไฟฟ้าแรงสูง
อุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์: เหมาะสำหรับส่วนควบคุมไฟฟ้าแรงสูงในอุปกรณ์ทางการแพทย์ ทำให้มั่นใจได้ถึงการแยกที่ปลอดภัย
อุปกรณ์สื่อสาร: ใช้ในโมดูลวงจรที่ต้องการการแยกไฟฟ้าแรงสูงหรือการสลับในระบบสื่อสาร
เครื่องมือวัดที่แม่นยำทำหน้าที่เป็นส่วนประกอบสำคัญสำหรับการสลับสัญญาณไฟฟ้าแรงสูงในระบบการวัดที่มีความแม่นยำสูง
ระบบอัตโนมัติทางอุตสาหกรรม: ใช้สำหรับการส่งสัญญาณและการป้องกันในวงจรควบคุมไฟฟ้าแรงสูง
| ติดต่อเรตติ้ง |
| ติดต่อฝ่ายจัดเตรียม | 1A; |
| ติดต่อเรตติ้ง | 100W(แรงดันสวิตชิ่งสูงสุด 350VDC,300VAC) |
| แรงดันสวิตชิ่งสูงสุด | สูงสุด 1,000VAC/VDC |
| กระแสสลับสูงสุด | 1.0A |
| กระแสไฟไหลสูงสุด | 2.5A |
| อายุขัย | 5VDC 10mA 5X108 ตัวเลือก 1KVDC 1mA 1X105 ตัวเลือก |
| พารามิเตอร์คอยล์ |
| แรงดันไฟฟ้าคอยล์ (VDC) | ความต้านทานคอยล์ Ω±10% | กระแสไฟปกติ(mA) | ปล่อยแรงดันไฟฟ้าVDC(ขั้นต่ำ) (8% ของแรงดันไฟฟ้าที่กำหนด) | รับแรงดันไฟฟ้า VDC (สูงสุด) (75% ของแรงดันไฟฟ้าที่กำหนด) |
| เรตติ้ง | สูงสุด |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
ข้อควรระวัง:1 การใช้แรงดันไฟฟ้าของคอยล์ที่น้อยกว่าแรงดันไฟฟ้าของคอยล์ที่กำหนดจะทำให้การทำงานของรีเลย์ลดลง
2 การรับและปล่อยแรงดันไฟฟ้า มีไว้เพื่อการทดสอบเท่านั้น และไม่ได้ใช้เป็นเกณฑ์การออกแบบ
| สภาพการทำงาน |
| ต้านทานการติดต่อ | 150mΩ |
| แรงดันพังทลาย | คอยล์ไปที่หน้าสัมผัส | 4000VDC |
| ข้ามการติดต่อ | 4000VDC |
| ความต้านทานของฉนวน | เปิดรายชื่อติดต่อ 1X1011Ω MIN หน้าสัมผัสเพื่อขด 1X1011Ω MIN |
| ความจุ | ข้ามการติดต่อแบบเปิด | 1.0pF |
| เปิดหน้าสัมผัสไปที่คอยล์ | 2.0pF |
| เวลาดำเนินการ | 1.0มิลลิวินาที |
| เวลาวางจำหน่าย | 0.25มิลลิวินาที |
| อุณหภูมิในการทำงาน | -40 ℃ - 85 ℃ |
| อุณหภูมิในการจัดเก็บ | -40°C- 105°C |
| อุณหภูมิการบัดกรี | 5 วินาที สูงสุด 260 ℃ |

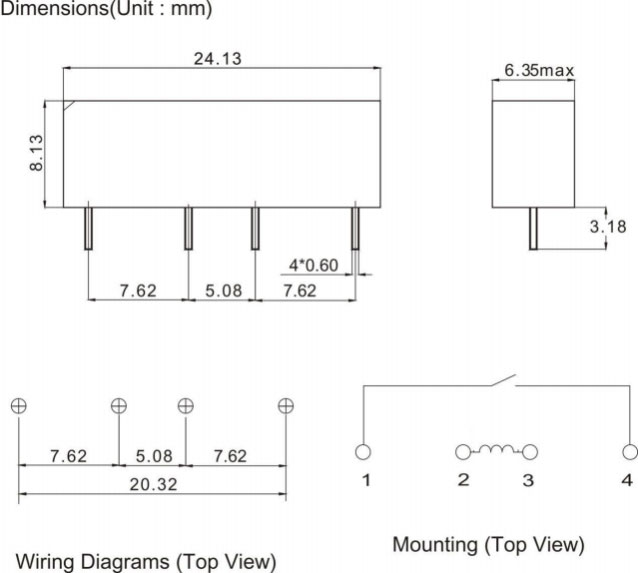

ขนาด(มม.)
| ข้อมูลการสั่งซื้อ |
| SIPHV - 1A 12 1 2 3 |
| 1. หมายเลขชิ้นส่วน: SIPHV 2. แบบฟอร์มติดต่อ:1A 3. แรงดันไฟฟ้าของคอยล์ (VDC): DC: 5,12,24 |
