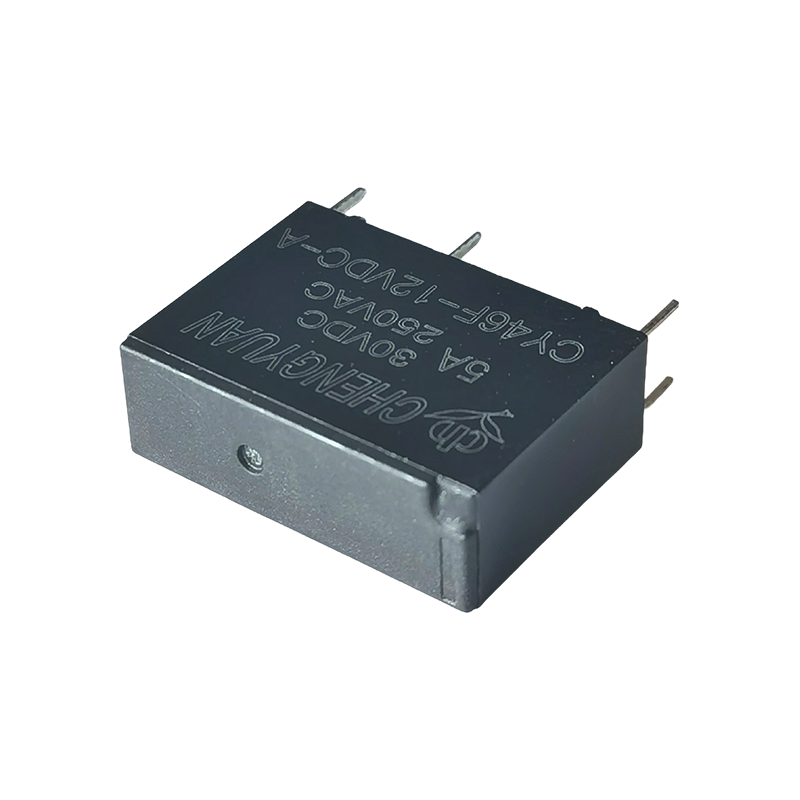

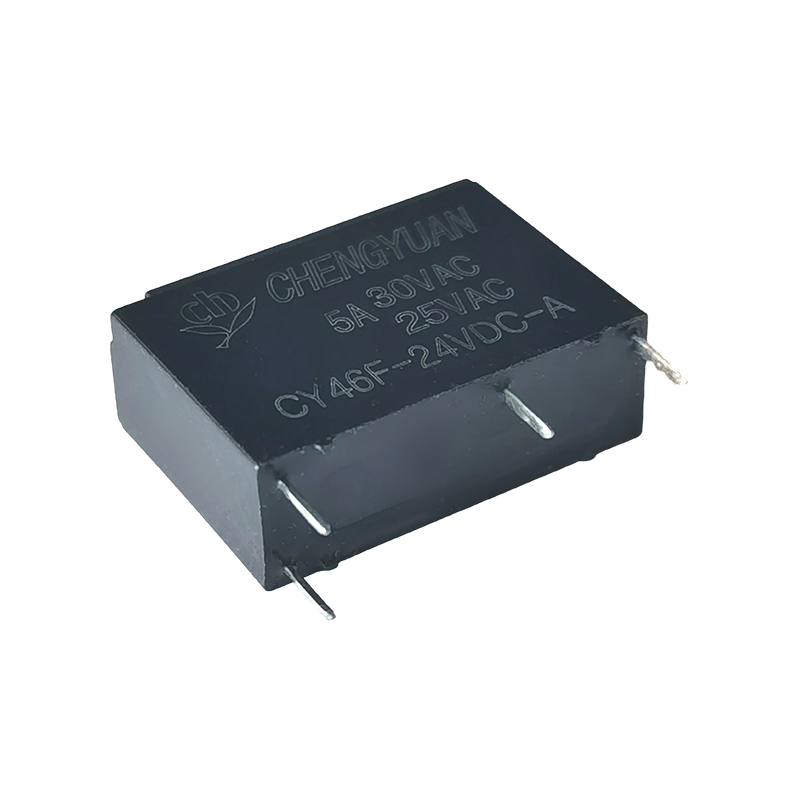

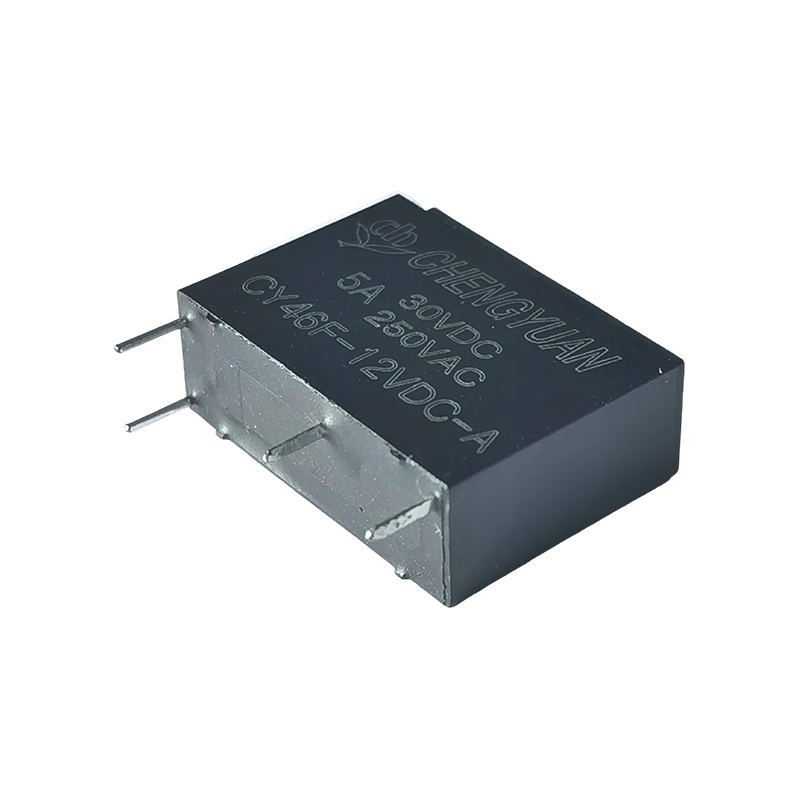

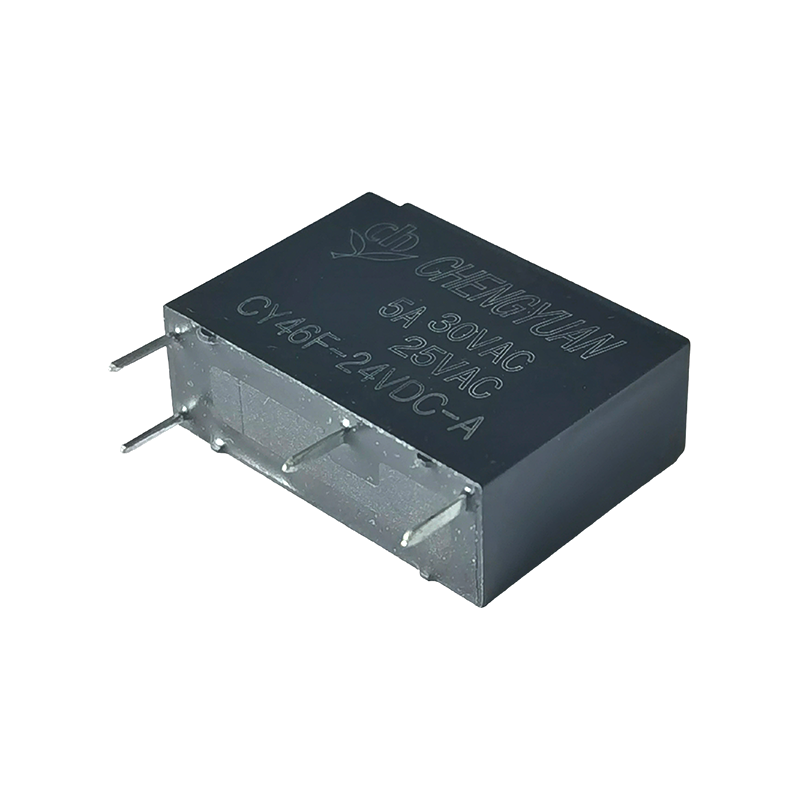

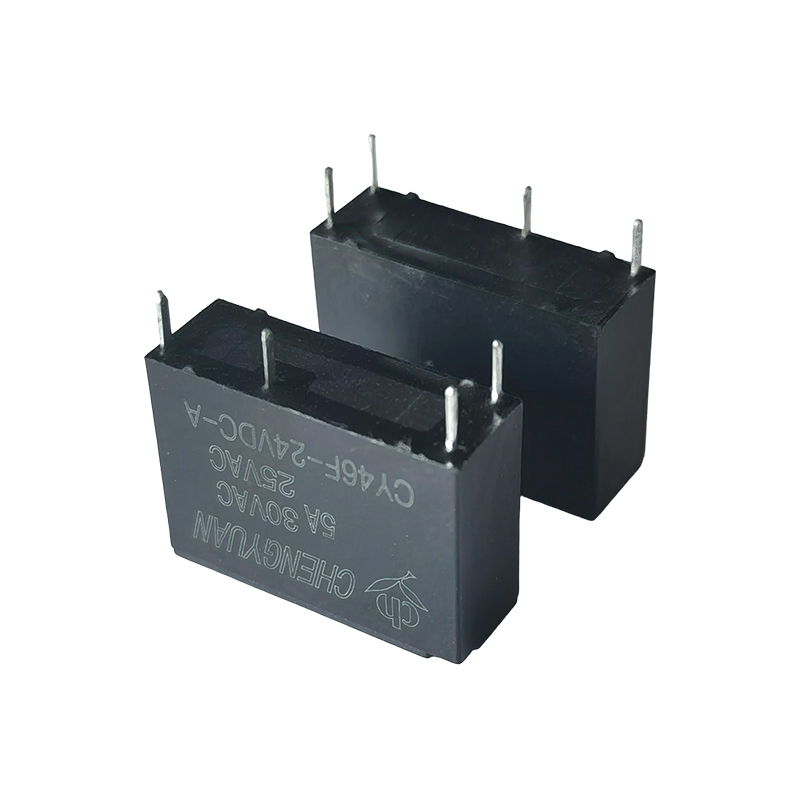

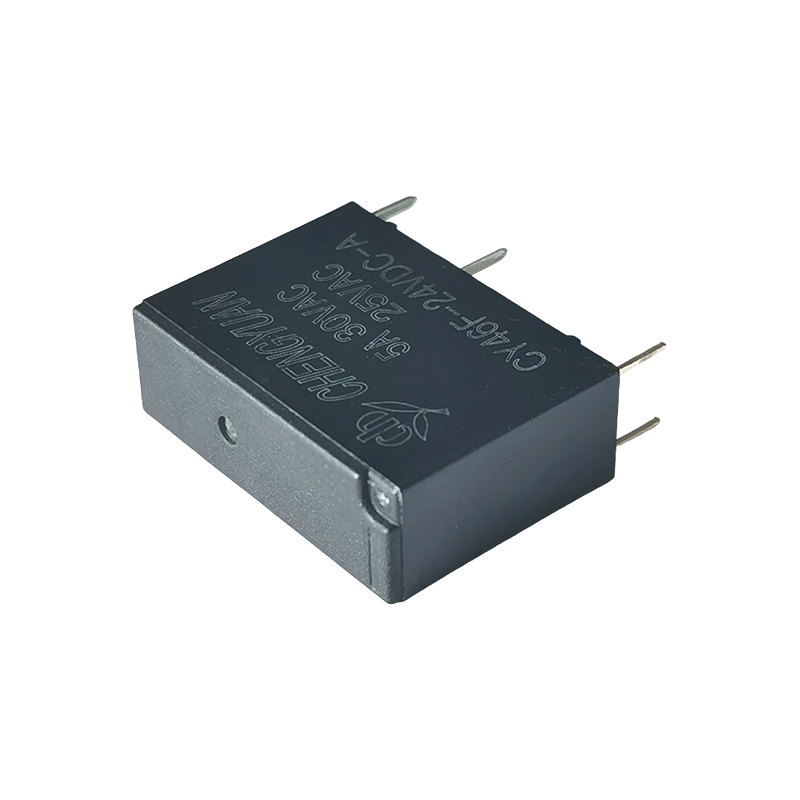

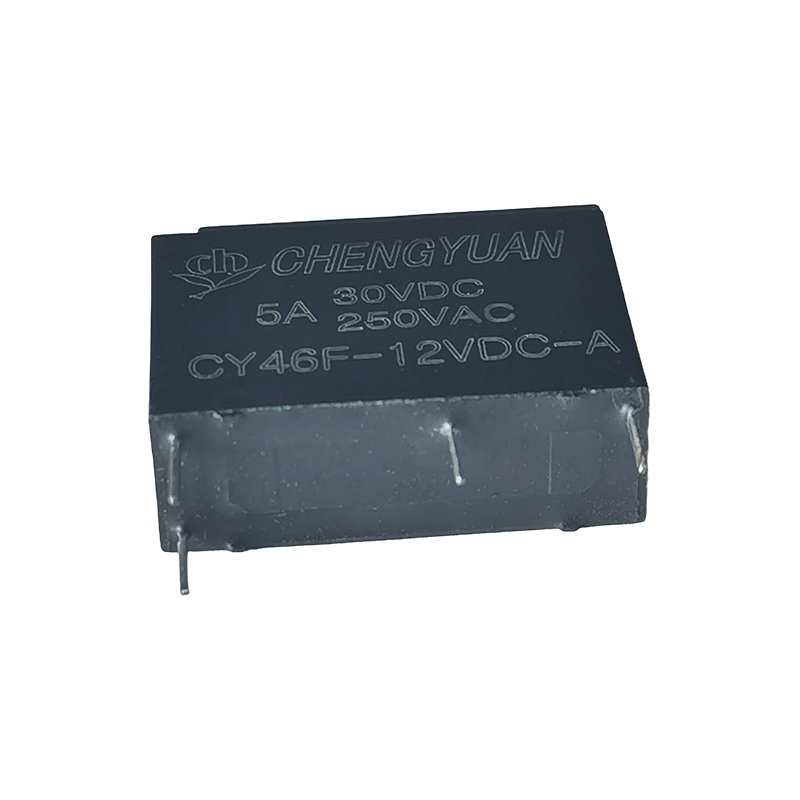

คุณสมบัติ:
• ขนาดกะทัดรัด (20*7.2*16.6 มม.) เหมาะสำหรับแผงวงจรที่มีความหนาแน่นสูง
• ทนแรงดันไฟฟ้าสูง: 4000V (ระหว่างคอยล์และหน้าสัมผัส)
• ความสามารถในการสลับหน้าสัมผัส 5A
การใช้งานทั่วไป:
1. เครื่องใช้ในครัวเรือนขนาดเล็ก: การควบคุมการเปิด/ปิดเครื่องใช้ในครัวเรือนขนาดเล็ก เช่น หม้อหุงข้าวขนาดเล็ก เครื่องทำความชื้นขนาดเล็ก กาต้มน้ำไฟฟ้าแบบพกพา และพัดลมในครัวเรือนขนาดเล็ก ซึ่งตรงตามข้อกำหนดการออกแบบให้เล็กลงของผลิตภัณฑ์เหล่านี้
2. อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค: พาวเวอร์แบงค์ อะแดปเตอร์ขนาดเล็ก โมดูลควบคุมการชาร์จผลิตภัณฑ์ดิจิทัล และการสลับวงจรในเครื่องเล่นเสียงและวิดีโอขนาดเล็ก โดยใช้ประโยชน์จากขนาดที่เล็กพิเศษสำหรับโครงร่าง PCB ที่หนาแน่น
3. การควบคุมเสริมทางอุตสาหกรรม: การสลับสัญญาณเซ็นเซอร์ขนาดเล็ก โมดูลขยาย PLC ขนาดเล็ก และวงจรควบคุมเสริมสำหรับอุปกรณ์อัตโนมัติ (เช่น การควบคุมไฟแสดงสถานะ ตัวขับวาล์วโซลินอยด์ขนาดเล็ก) เข้ากันได้กับแรงดันไฟฟ้าควบคุมอุตสาหกรรมทั่วไปที่ 5VDC-24VDC
4. เทอร์มินัลสมาร์ทโฮม: การจัดการพลังงานสำหรับโหนดเซ็นเซอร์อัจฉริยะ สวิตช์อัจฉริยะขนาดเล็ก และโมดูลรับสัญญาณรีโมทคอนโทรลไร้สาย ตรงตามข้อกำหนดการออกแบบที่ใช้พลังงานต่ำและย่อขนาดของอุปกรณ์สมาร์ทโฮม
5. อุปกรณ์รักษาความปลอดภัยและอุปกรณ์เสริมทางการแพทย์: วงจรกระตุ้นสัญญาณสำหรับเครื่องตรวจจับความปลอดภัยขนาดเล็ก (เช่น เซ็นเซอร์ประตูและหน้าต่าง เครื่องตรวจจับควัน) และการสลับวงจรภายในสำหรับอุปกรณ์เสริมทางการแพทย์แบบพกพา (เช่น oximeters ชีพจรขนาดเล็ก) ทำให้มั่นใจได้ถึงการทำงานที่มั่นคง
6. อุปกรณ์เสริมอิเล็กทรอนิกส์สำหรับยานยนต์: วงจรควบคุมสำหรับเครื่องใช้ไฟฟ้าขนาดเล็กภายในรถยนต์ (เช่น พัดลมในรถยนต์ ไฟโดยรอบ) เข้ากันได้กับข้อกำหนดแรงดันไฟฟ้า 12VDC ทั่วไปในยานพาหนะ
ข้อมูลการติดต่อ
| ประเภท | CY46F |
| วัสดุหน้าสัมผัส | โลหะผสมเงิน |
| ความต้านทานต่อการสัมผัส | สูงสุด 100mΩ (ที่ 1A 16VDC) |
| โหลดพิกัด (โหลดตัวต้านทาน) | 5เอ250VAC |
| สูงสุด การสลับกระแส | 5A |
| สูงสุด แรงดันไฟฟ้าสลับ | 250VAC |
| สูงสุด การเปลี่ยนพลังงาน | 1250VA |
| นาที การสลับโหลด | 6V 1A |
| ลักษณะ |
| เวลาใช้งาน (ที่พิกัดแรงดันไฟฟ้าคอยล์) | สูงสุด 20ms (ไม่มีไดโอด) |
| เวลาวางจำหน่าย | สูงสุด 10ms (ไม่มีไดโอด) |
| ความต้านทานของฉนวน | ขั้นต่ำ 1,000MΩ (ที่ 500VDC) |
| ความเป็นฉนวน | ระหว่างหน้าสัมผัสที่เปิดอยู่:750VAC, 50/60Hz เป็นเวลา 1 นาที |
| ระหว่างคอยล์และหน้าสัมผัส: 4000VAC, 50/60Hz เป็นเวลา 1 นาที |
| ความต้านทานการสั่นสะเทือน | ทำลายล้าง | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| มีประโยชน์ใช้สอย | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| กันกระแทก | มีประโยชน์ใช้สอย | ขั้นต่ำ 10G |
| ทำลายล้าง | ขั้นต่ำ 10G |
| ความอดทน | ความทนทานทางกล (10800ops./ชม.) | 10,000,000 ปฏิบัติการ (ที่อุณหภูมิห้อง) |
| ความทนทานทางไฟฟ้า (360ops./ชม.) | 100,000 ปฏิบัติการ (ที่อุณหภูมิห้อง) |
| อุณหภูมิแวดล้อม | -40°C~ 85°C(ไม่มีการควบแน่น) |
| น้ำหนัก | ประมาณ 3.9กรัม |
| ที่กำหนด แรงดันไฟฟ้า (วีดีซี) | ที่กำหนด ปฏิบัติการ ปัจจุบัน ±10%(มิลลิแอมป์) | ความต้านทานของคอยล์ ±10%(Ω) | ที่กำหนด operating อำนาจ | ใช้งานแรงดันไฟฟ้า (สูงสุด) | ปล่อยแรงดันไฟฟ้า (ขั้นต่ำ) | สูงสุด แรงดันไฟฟ้าที่อนุญาต |
| 5 | 40 | 125 | ประมาณ 0.20 วัตต์ | 75% ของที่ระบุ แรงดันไฟฟ้า | 5% ของเล็กน้อย แรงดันไฟฟ้า | 130% ของแรงดันไฟฟ้าที่กำหนด |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | ประมาณ 0.36 วัตต์ |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
ข้อมูลที่แสดงด้านบนเป็นค่าเริ่มต้น อย่าใช้แรงดันไฟฟ้าสูงสุดที่อนุญาตบนคอยล์นานกว่า 10 นาที เพื่อหลีกเลี่ยงไม่ให้คอยล์ร้อนเกินไป

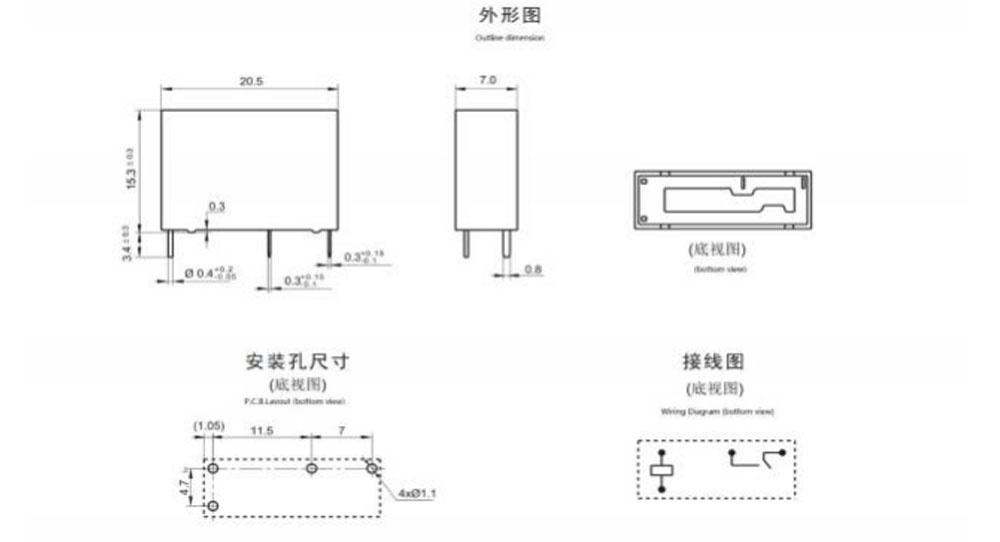

ขนาดเค้าร่าง, แผนภาพการเดินสายไฟ, เค้าโครง PCB (หน่วย: มม.)

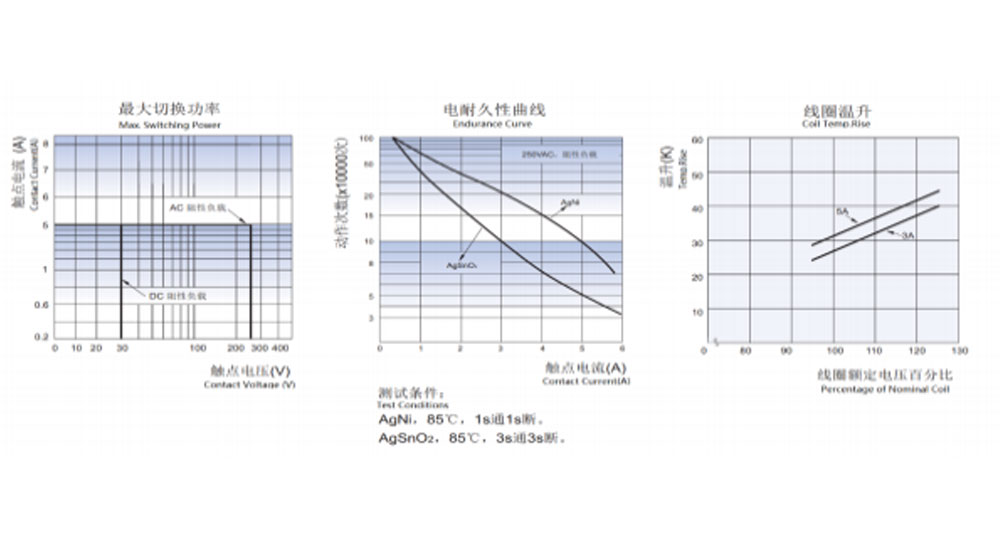

เส้นโค้งลักษณะ
ข้อมูลการสั่งซื้อ
CY46F - 1 - A - 12VDC - D - T - XX
1 2 3 4 5 6 7
1：ประเภท：CYF3
2: จำนวนเสา: 1-1 เสา
3: การจัดเตรียมการติดต่อ: C จาก C ; H จาก A ; บี จาก บี
4: แรงดันไฟฟ้าที่กำหนด: 5,6,9,12,18,24VDC
5: คอยล์ กำลัง: D-0.36W L-0.2W
6: โครงสร้างป้องกัน: พิสูจน์อักษร S-Flux,
SH-Sealed type ล้างทำความสะอาดได้
7: พารามิเตอร์พิเศษ: ไม่มี-ประเภทมาตรฐาน
ตัวอักษรหรือตัวเลข-ข้อกำหนดพิเศษ
รีเลย์ป้องกันฟลักซ์ไม่สามารถใช้ในสภาพแวดล้อมที่มีมลพิษเช่น H2S, SO2, NO2, ฝุ่น ฯลฯ
ไม่แนะนำให้ทำความสะอาดน้ำหรือการประมวลผลพื้นผิวหลังจากประกอบรีเลย์ป้องกันฟลักซ์บน PCB แล้ว
ส่วนต่อท้ายพิเศษที่กำหนดเองจะพร้อมใช้งานหลังจากได้รับการประเมินโดย CHENGYUAN
ข้อสงวนสิทธิ์: ข้อมูลจำเพาะนี้มีไว้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
เราไม่สามารถประเมินประสิทธิภาพและพารามิเตอร์ทั้งหมดสำหรับทุกการใช้งานที่เป็นไปได้ ดังนั้นผู้ใช้จึงควรอยู่ในตำแหน่งที่เหมาะสมในการเลือก
ผลิตภัณฑ์ที่เหมาะกับการใช้งานของตนเอง สำหรับรีเลย์แบบปิดผนึก หลังจากติดตั้งและทำความสะอาดแล้ว โปรดเปิดรูระบายอากาศในเคสก่อนใช้งาน หากมีข้อสงสัยใด ๆ โปรดติดต่อ Chengyuan เพื่อขอรับบริการด้านเทคนิค อย่างไรก็ตาม เป็นความรับผิดชอบของผู้ใช้ในการพิจารณาว่าควรใช้ผลิตภัณฑ์ใด
