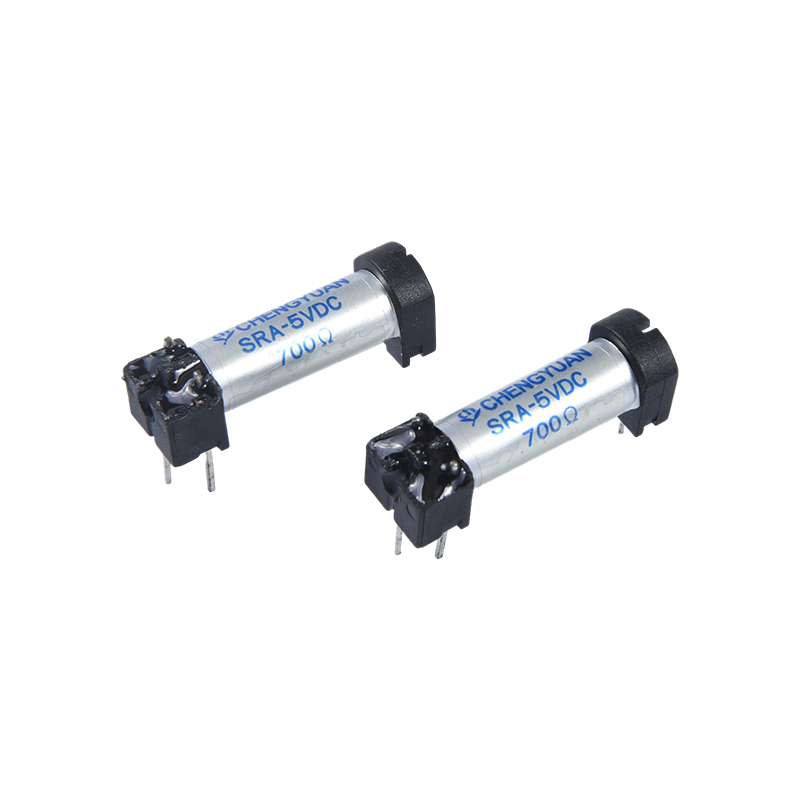

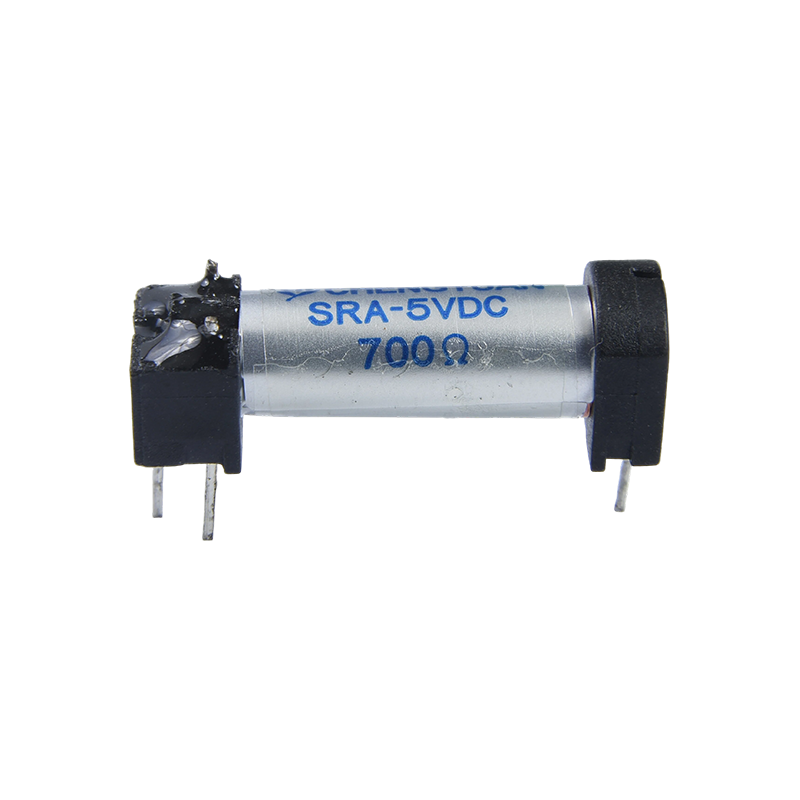

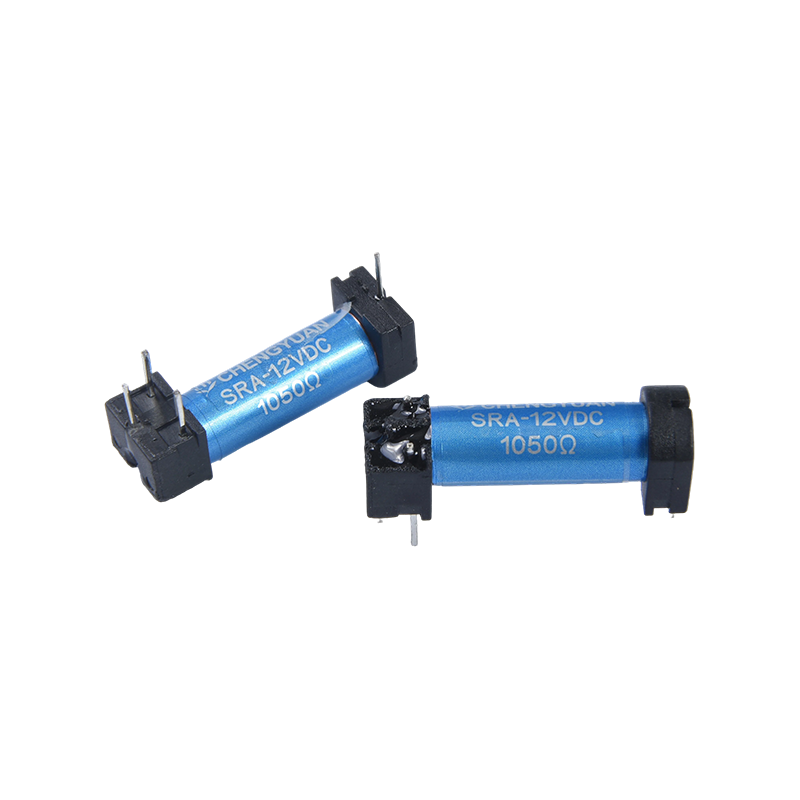

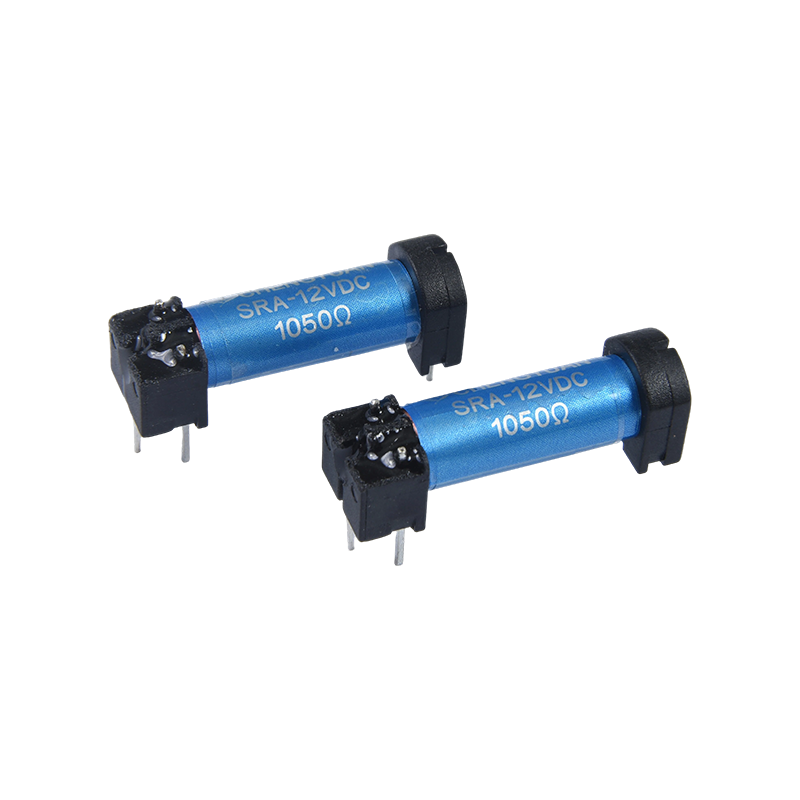

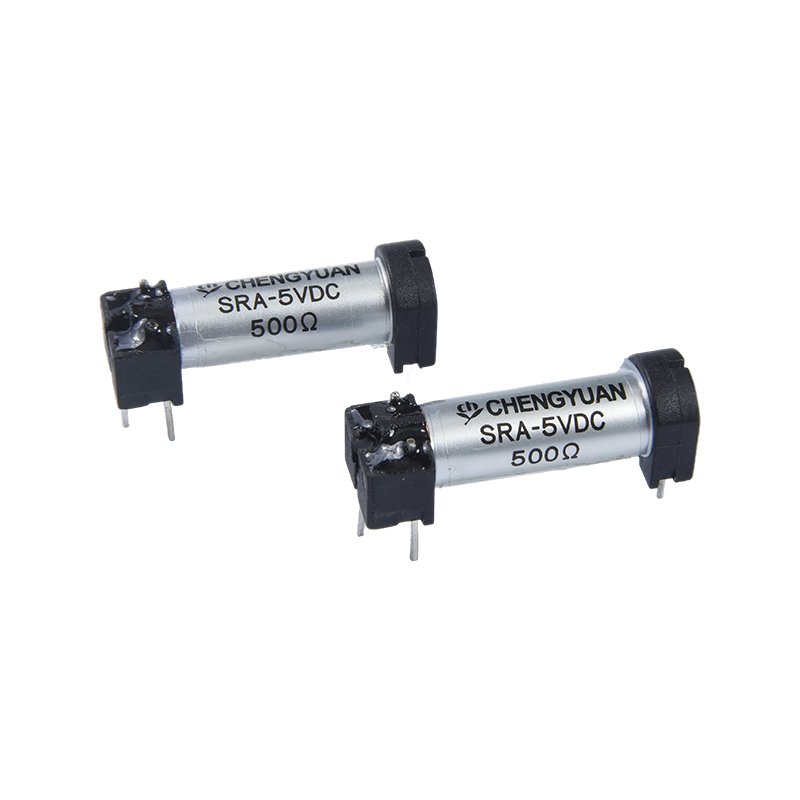

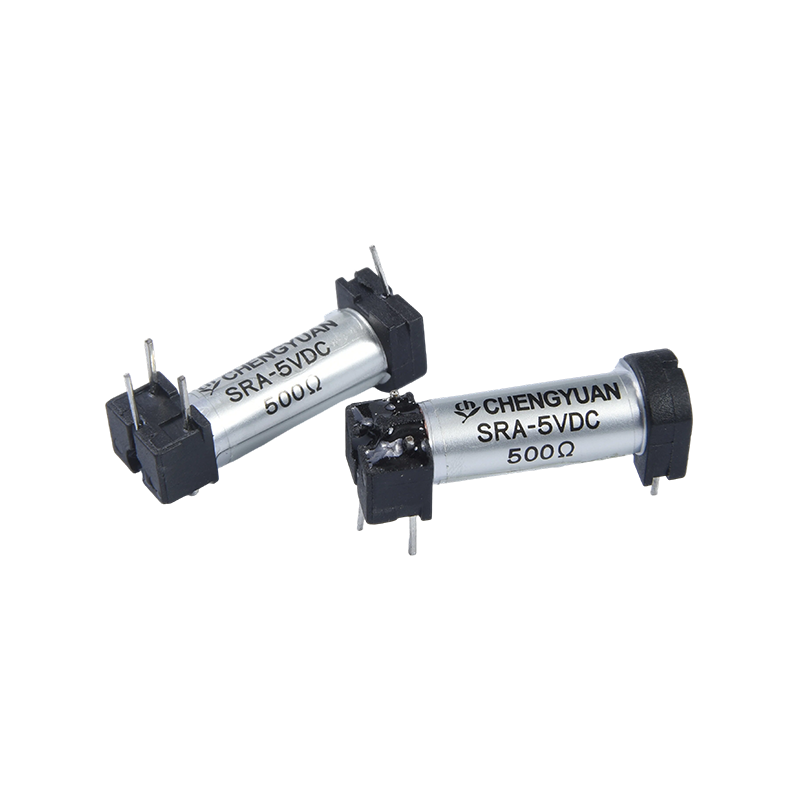

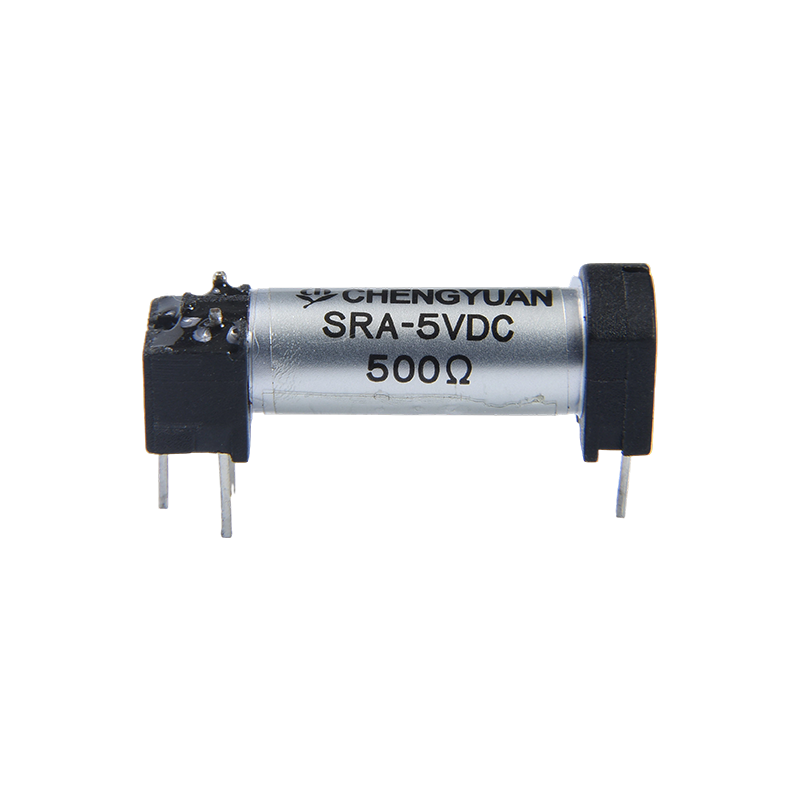

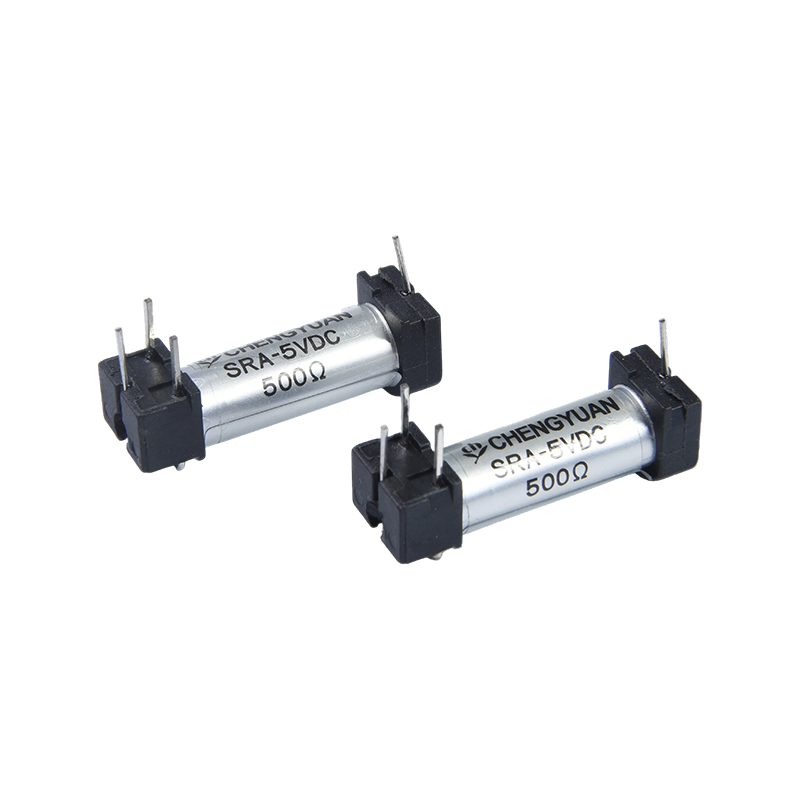

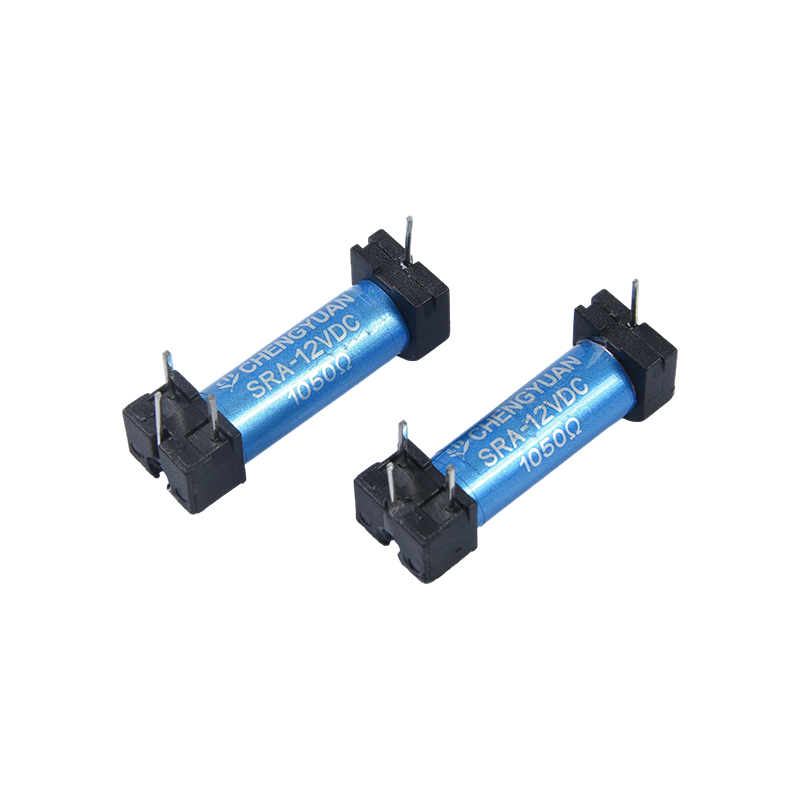

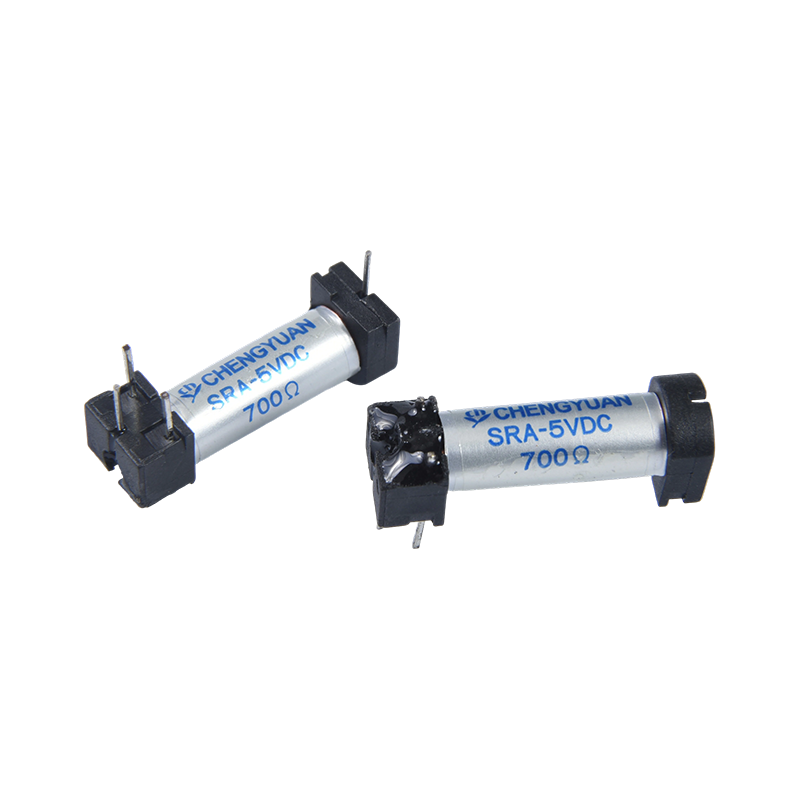

I. คุณลักษณะของผลิตภัณฑ์
1. การออกแบบขนาดเล็ก: ขนาดเล็กและน้ำหนักเบาช่วยประหยัดพื้นที่บอร์ด PCB ได้อย่างมีประสิทธิภาพ เหมาะสำหรับสถานการณ์การติดตั้งที่มีความหนาแน่นสูง
2. การติดตั้งที่สะดวก: รองรับการบัดกรีโดยตรงบนแผงวงจรพิมพ์ เข้ากันได้กับกระบวนการบัดกรีอัตโนมัติ ปรับปรุงประสิทธิภาพการประกอบ
3. โครงสร้างที่เชื่อถือได้: ใช้โครงสร้างสวิตช์กกซึ่งมีความต้านทานแรงกระแทกและการสั่นสะเทือนที่แข็งแกร่ง ทำให้มั่นใจได้ถึงการทำงานที่มั่นคงในสภาพแวดล้อมต่างๆ
ครั้งที่สอง ข้อดี
1. ความไวสูง: การออกแบบความไวสูงช่วยให้สามารถตอบสนองต่อสัญญาณควบคุมที่อ่อนแอได้อย่างรวดเร็ว ปรับปรุงความแม่นยำในการควบคุม
2. การใช้พลังงานต่ำ: การใช้พลังงานคอยล์ต่ำเหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ใช้พลังงานจากแบตเตอรี่หรือพลังงานต่ำ
3. การปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง: ทนต่อแรงกระแทกและการสั่นสะเทือนได้ดีเยี่ยม อายุการใช้งานยาวนาน ลดค่าบำรุงรักษาอุปกรณ์และค่าทดแทน
4. การติดตั้งและการเลือกที่ยืดหยุ่น: รองรับการบัดกรี PCB โดยตรง โดยมีข้อกำหนดความต้านทานคอยล์หลายแบบเพื่อให้เหมาะกับวงจรและข้อกำหนดในการติดตั้งที่แตกต่างกัน
ที่สาม ส่วนประกอบหลักของรีเลย์กก SR ซึ่งก็คือสวิตช์กก ถูกผนึกไว้ในก๊าซเฉื่อย วงจรเปิดและปิดโดยการดึงดูดหน้าสัมผัสกกผ่านสนามแม่เหล็ก ขนาดที่เล็กเป็นพิเศษ การใช้พลังงานต่ำ ความไวสูง และอายุการใช้งานยาวนานเป็นข้อได้เปรียบที่สำคัญ ทำให้เหมาะสำหรับการใช้งานที่ต้องการประสิทธิภาพพื้นที่และความน่าเชื่อถือสูง
การใช้งานทั่วไป ได้แก่:
อุปกรณ์สื่อสาร: ใช้ในเครื่องโทรออก ระบบโทรศัพท์วิดีโอ ฯลฯ สำหรับการสลับสัญญาณหรือการป้องกันวงจร
ระบบรักษาความปลอดภัย: บูรณาการเข้ากับระบบควบคุมการเข้าออก อุปกรณ์เตือนภัย และกล้องวงจรปิด
ระบบอัตโนมัติทางอุตสาหกรรมและเครื่องมือทดสอบชิปต่างๆ เครื่องมือทดสอบยานยนต์ ฯลฯ
อุปกรณ์การแพทย์และการวัด: เนื่องจากการสร้างความร้อนต่ำและความเสถียรสูง จึงเหมาะสำหรับการสลับสัญญาณที่มีความละเอียดอ่อนในเครื่องมือที่มีความแม่นยำหรือระบบการทดสอบ
| พารามิเตอร์การติดต่อ |
| ชื่อพารามิเตอร์ | ค่าพารามิเตอร์ |
| โมเดล | เอสอาร์ |
| ติดต่อวัสดุ | รุ/ร |
| ความต้านทานต่อการสัมผัส | สูงสุด ≤100mΩ (ที่ 1A 16VDC) |
| โหลดพิกัด (ตัวต้านทาน) | 0.1A 125VAC / 0.5A 24VDC |
| กระแสไฟสวิตชิ่งสูงสุด | 0.5A |
| แรงดันไฟฟ้าสลับสูงสุด | 200VAC |
| กำลังสวิตชิ่งสูงสุด | 10VA(ไฟฟ้ากระแสสลับ)/10W(กระแสตรง) |
| พารามิเตอร์ประสิทธิภาพ |
| เวลาดึงเข้า (แรงดันไฟฟ้า) | สูงสุด 0.55ms |
| เวลาวางจำหน่าย | สูงสุด 0.2ms |
| ความต้านทานของฉนวน | ต่ำสุด 100MΩ (ที่ 500VDC) |
| อิเล็กทริกทนต่อแรงกดดัน | หน้าสัมผัส: 200VAC, 50/60Hz เป็นเวลา 1 นาที |
| อิเล็กทริกทนต่อแรงกดดัน | การเชื่อมต่อคอนแทคคอยล์: 1400VAC, 50/60Hz เป็นเวลา 1 นาที |
| ทนต่อแรงสั่นสะเทือน (ทนทาน) | 10-55Hz, แอมพลิจูดคู่ 1.5 มม |
| ความต้านทานการสั่นสะเทือน (สำหรับการทำงานผิดปกติ) | 10-55Hz, แอมพลิจูดคู่ 1.5 มม |
| ทนต่อแรงกระแทก (ทำงานผิดปกติ) | ขั้นต่ำ 20G |
| ทนต่อแรงกระแทก (ความทนทาน) | ขั้นต่ำ 100G |
| ชีวิตเครื่องกล | 100,000,000 ครั้ง |
| ชีวิตไฟฟ้า | 10,000,000 ครั้ง |
| อุณหภูมิแวดล้อม | -40°C ถึง 85°C (ไม่ควบแน่น) |
| น้ำหนัก | ประมาณ 3g |
| พารามิเตอร์คอยล์ (20 ℃) |
| แรงดันไฟฟ้า (VDC) | พิกัดกระแส ±10% (mA) | ความต้านทานคอยล์ ±10% (Ω) | กำลังไฟพิกัด | แรงดันไฟฟ้าขาเข้า (สูงสุด) | แรงดันปล่อย (ขั้นต่ำ) | แรงดันไฟฟ้าที่ใช้ต่อเนื่องสูงสุด |
| 3 | 0.012 | 250 | ประมาณ 0.036 วัตต์ | 75% ของแรงดันไฟฟ้าที่กำหนด | 10% ของแรงดันไฟฟ้าที่กำหนด | 130% ของแรงดันไฟฟ้าที่กำหนด |
| 5 | 0.01 | 500 | ประมาณ 0.05 วัตต์ |
| 12 | 0.012 | 1000 | ประมาณ 0.144W |
| 24 | 0.012 | 2000 | ประมาณ 0.288W |
ค่าข้างต้นเป็นค่าเริ่มต้น อย่าใช้แรงดันไฟฟ้าสูงสุดกับผลิตภัณฑ์อย่างต่อเนื่องเป็นเวลานานกว่า 10 นาที เพื่อหลีกเลี่ยงไม่ให้คอยล์ร้อนเกินไป

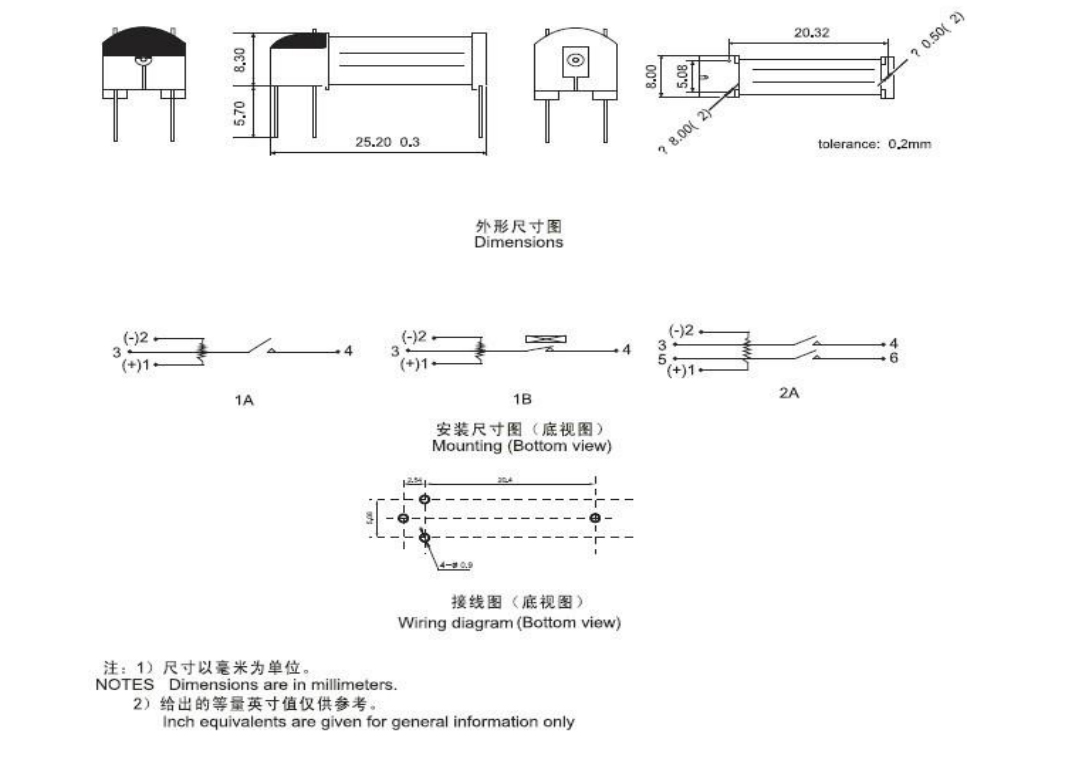

การเขียนแบบโครงร่างขนาด แผนภาพการเดินสายไฟ และแผนภาพตำแหน่งรูยึด (หน่วย: มม.)
สั่งมาร์ค.
เอสอาร์ - 1 - เอ - 05
1 2 3 4
1: รุ่น: SIP
2: จำนวนกลุ่มผู้ติดต่อ: 1-1 เสา
3: ประเภทการติดต่อ: C (อ้างอิง C); H (ข้อมูลอ้างอิง A); B (อ้างอิง B)
4: แรงดันไฟฟ้า: 3, 5, 12, 24VDC
ข้อสงวนสิทธิ์: ข้อมูลจำเพาะของผลิตภัณฑ์นี้มีไว้เพื่อการอ้างอิงของลูกค้าเท่านั้น และอาจมีการเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบ
เป็นไปไม่ได้ที่ Sheng Yuan จะประเมินพารามิเตอร์ประสิทธิภาพทั้งหมดที่จำเป็นสำหรับรีเลย์ในทุกการใช้งานเฉพาะ ดังนั้นลูกค้าควรเลือกผลิตภัณฑ์ที่ตรงกับเงื่อนไขการใช้งานเฉพาะของตน สำหรับการปิดผนึก
รีเลย์ โปรดเปิดรูระบายอากาศบนตัวเครื่องหลังการติดตั้งและทำความสะอาดก่อนใช้งาน หากคุณมีคำถามใดๆ โปรดติดต่อ Sheng Yuan เพื่อขอรับการสนับสนุนทางเทคนิคเพิ่มเติม อย่างไรก็ตาม ความรับผิดชอบในการเลือกผลิตภัณฑ์จะขึ้นอยู่กับลูกค้าแต่เพียงผู้เดียว
