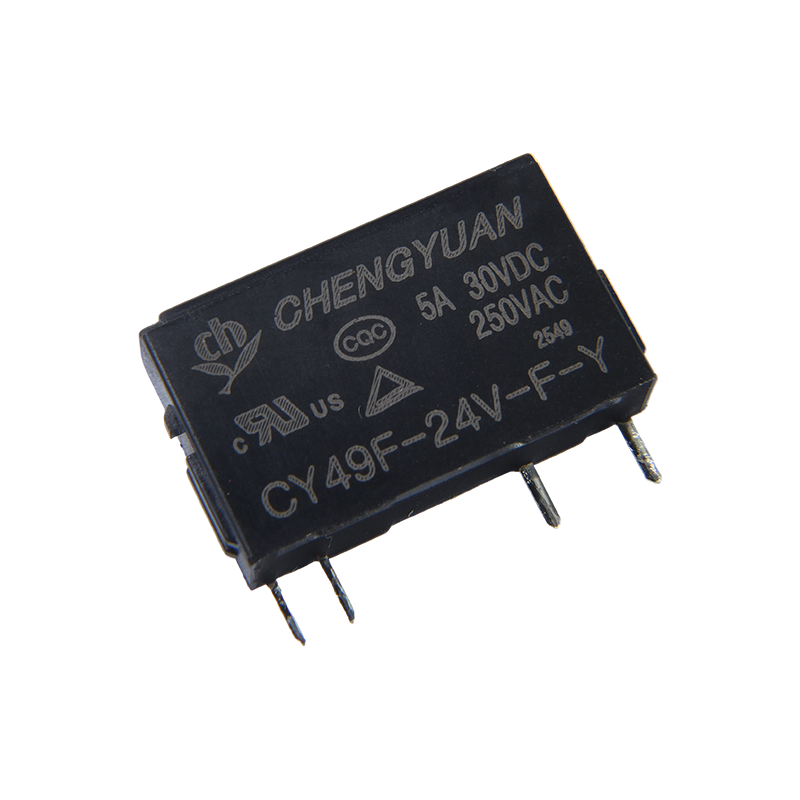

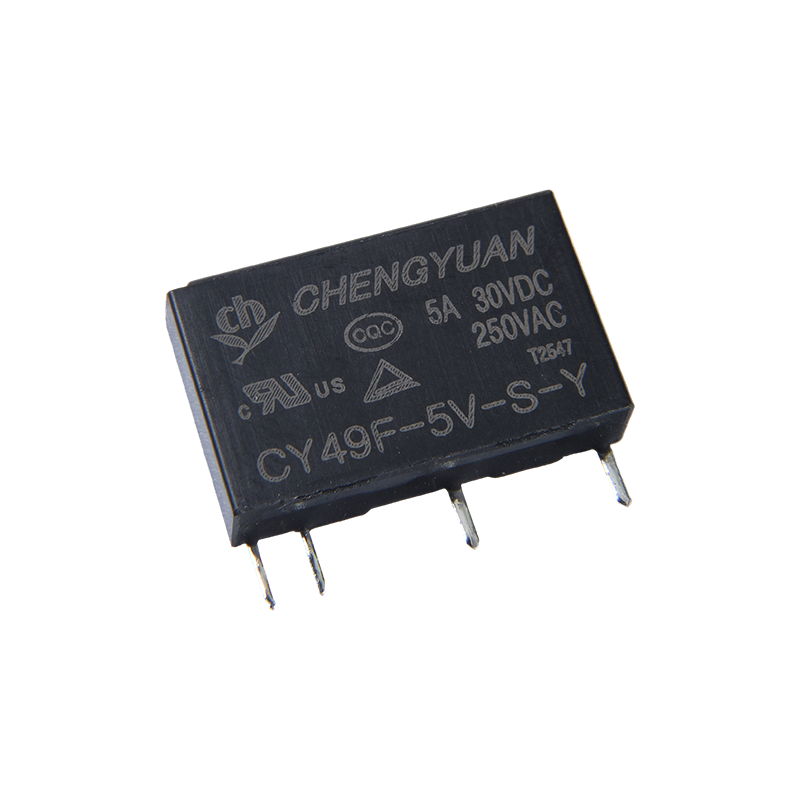

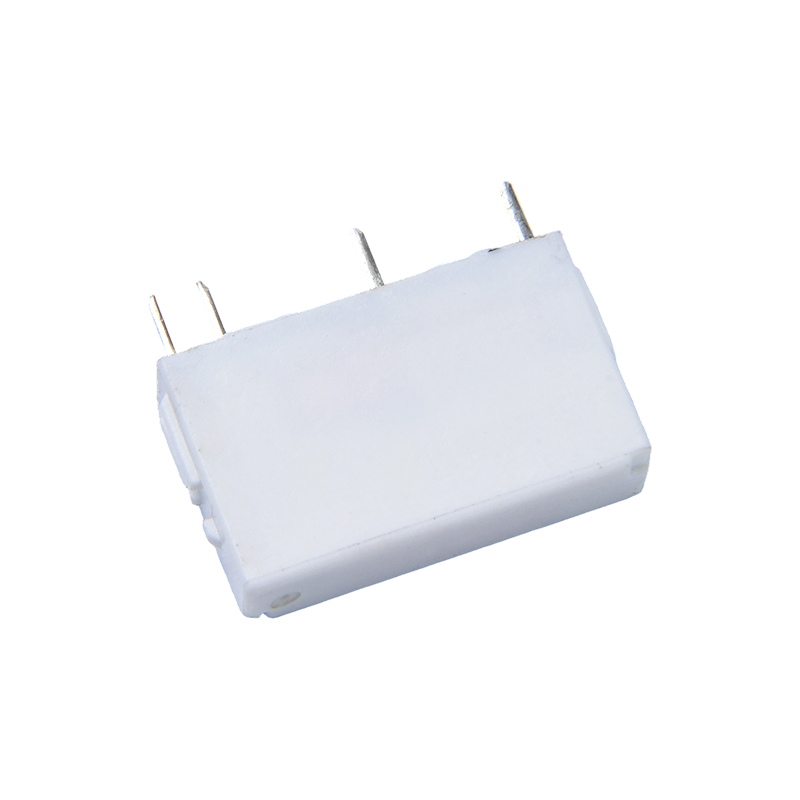

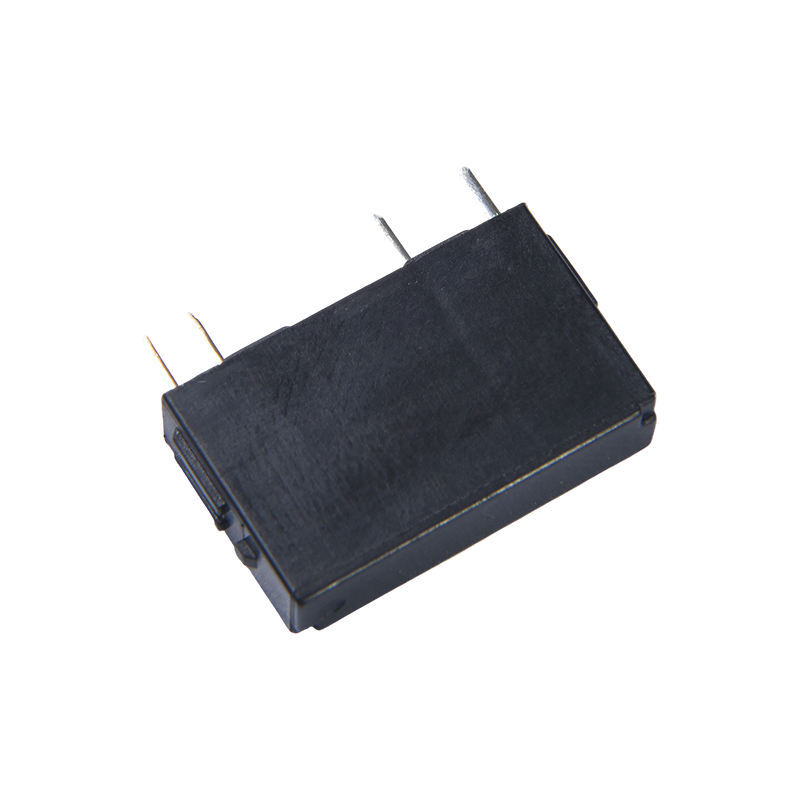

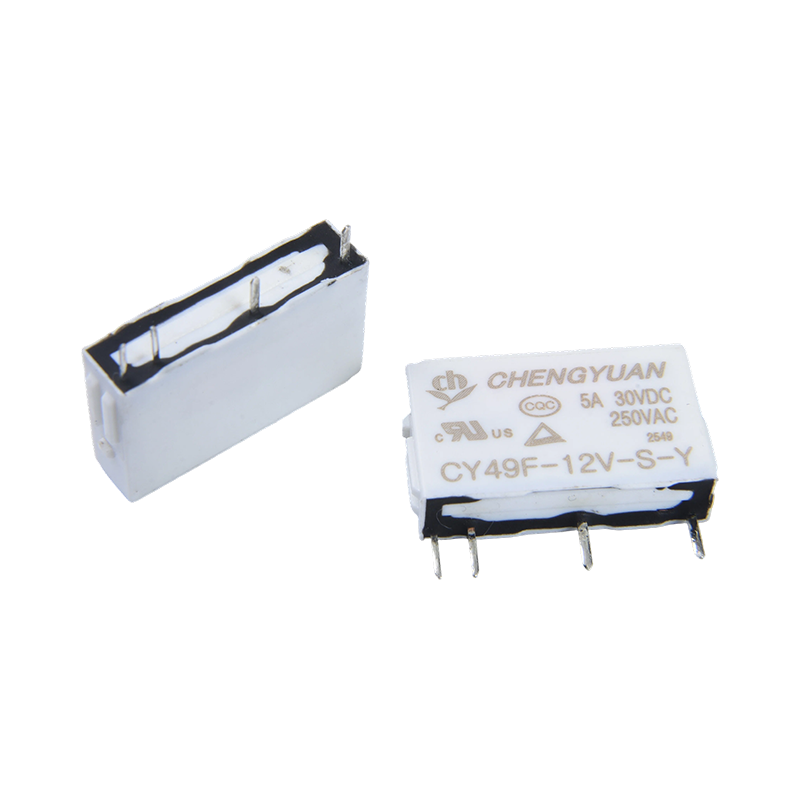

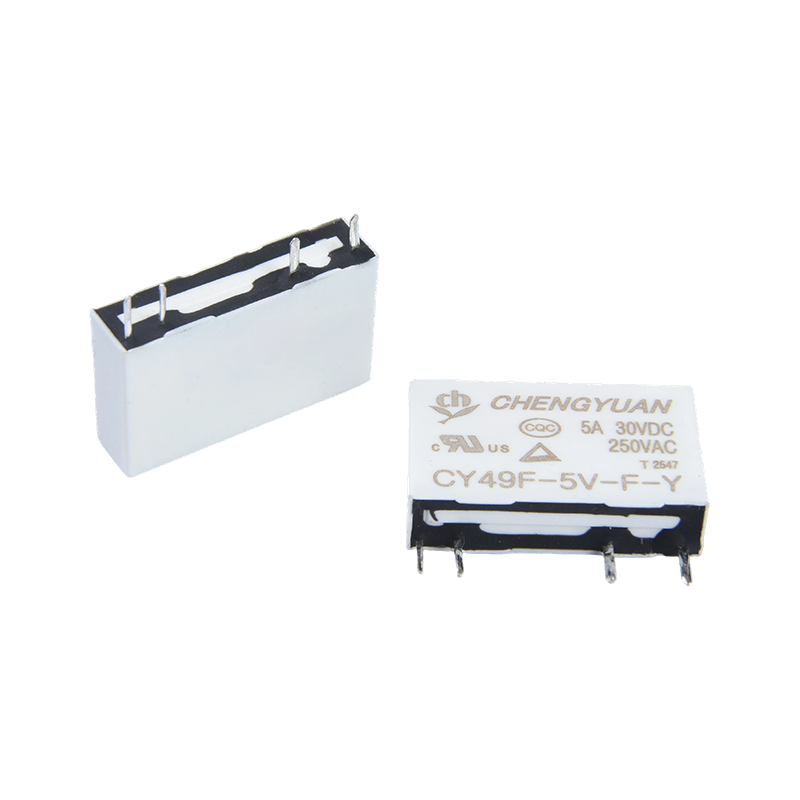

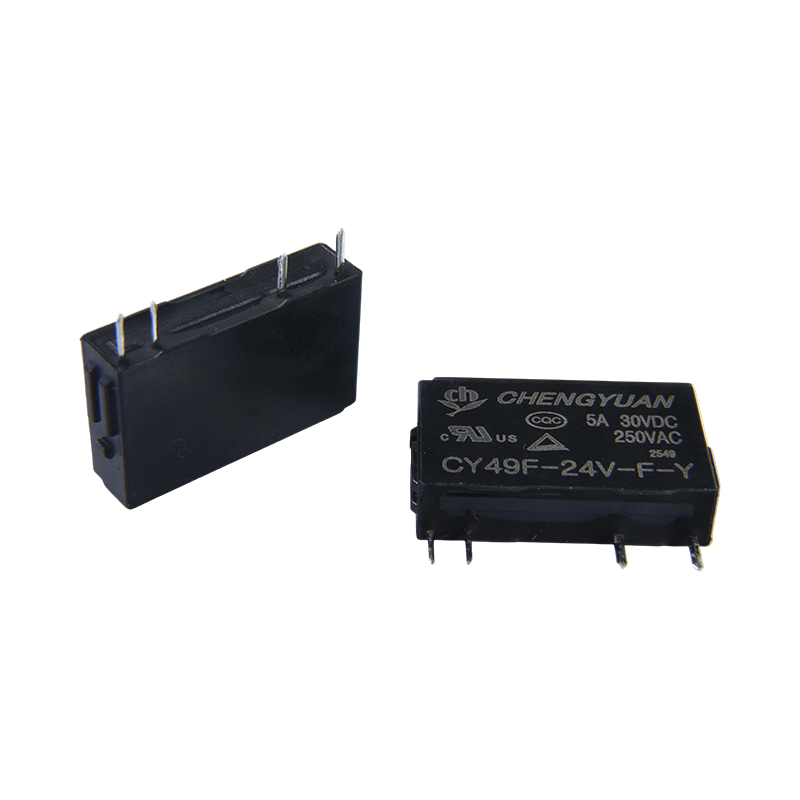

คุณสมบัติ:
• ความสามารถในการรับน้ำหนัก: การสลับหน้าสัมผัส 5A
• บางเฉียบ ขนาดเล็กพิเศษ เหมาะสำหรับการติดตั้งที่มีความหนาแน่นสูง (กว้าง 5 มม. สูง 12.5 มม.)
• ทนไฟได้ถึง 3000V
• ความไวแสงสูง ใช้พลังงานเพียง 0.12W
การใช้งานทั่วไป:
ระบบอัตโนมัติทางอุตสาหกรรมและวงจรควบคุม: พบได้ทั่วไปในอุปกรณ์สื่อสาร อุปกรณ์เครือข่าย เครื่องมือวัด และระบบควบคุมลิฟต์ การสลับวงจร การป้องกันความปลอดภัย หรือฟังก์ชันการป้องกันกระแสเกิน
สาขาอิเล็กทรอนิกส์ยานยนต์และพลังงานใหม่: นำไปใช้ในอุปกรณ์ในรถยนต์ ระบบการจัดการพลังงานใหม่ ฯลฯ ซึ่งตรงตามข้อกำหนดการเปลี่ยนที่เชื่อถือได้ในสภาพแวดล้อมของยานยนต์
อิเล็กทรอนิกส์ทางการแพทย์และการบินและอวกาศ: ในอุปกรณ์ทางการแพทย์ การตรวจสอบความปลอดภัย และการใช้งานด้านการบินและอวกาศที่ต้องการความเสถียรสูง อุปกรณ์ดังกล่าวจะให้การแยกวงจรและการป้องกัน
ข้อมูลการติดต่อ
| ประเภท | CY49F |
| วัสดุหน้าสัมผัส | โลหะผสมเงิน |
| ความต้านทานต่อการสัมผัส | สูงสุด 100mΩ (ที่ 1A 16VDC) |
| โหลดพิกัด (โหลดตัวต้านทาน) | 5เอ250VAC /30VDC |
| สูงสุด การสลับกระแส | 5A |
| สูงสุด แรงดันไฟฟ้าสลับ | 270VAC |
| สูงสุด การเปลี่ยนพลังงาน | 1250VA/150W |
| นาที การสลับโหลด | 6V 1A |
| ลักษณะ |
| เวลาใช้งาน (ที่พิกัดแรงดันไฟฟ้าคอยล์) | สูงสุด ≤ 10ms |
| เวลาวางจำหน่าย | สูงสุด ≤ 5ms |
| ความต้านทานของฉนวน | ขั้นต่ำ 1,000MΩ (ที่ 500VDC) |
| ความเป็นฉนวน | ระหว่างหน้าสัมผัสที่เปิดอยู่: 1,000VAC, 50/60Hz เป็นเวลา 1 นาที |
| ระหว่างคอยล์และหน้าสัมผัส: 3000VAC, 50/60Hz เป็นเวลา 1 นาที |
| ความต้านทานการสั่นสะเทือน | ทำลายล้าง | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| มีประโยชน์ใช้สอย | 10-55Hz ที่แอมพลิจูดสองเท่า 1.5 มม |
| กันกระแทก | มีประโยชน์ใช้สอย | ขั้นต่ำ 10G |
| ทำลายล้าง | ขั้นต่ำ 10G |
| ความอดทน | ความทนทานทางกล (10800ops./ชม.) | 10000000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| ความทนทานทางไฟฟ้า (360ops./ชม.) | 100,000 ตัวเลือก (ที่อุณหภูมิห้อง) |
| อุณหภูมิแวดล้อม | -40°C~ 85°C (ไม่มีการควบแน่น) |
| น้ำหนัก | ประมาณ 3g |
| ข้อมูลคอยล์ (ที่ 20 ℃) |
| ที่กำหนด แรงดันไฟฟ้า (วีดีซี) | ที่กำหนด ปฏิบัติการ ปัจจุบัน ±10%(มิลลิแอมป์) | ความต้านทานของคอยล์ ±10%(Ω) | ที่กำหนด operating อำนาจ | ใช้งานแรงดันไฟฟ้า (สูงสุด) | ปล่อยแรงดันไฟฟ้า (ขั้นต่ำ) | สูงสุด แรงดันไฟฟ้าที่อนุญาต |
| 5 | 24 | 208 | ประมาณ 0.12 วัตต์ | 75% ของที่ระบุ แรงดันไฟฟ้า | 5% ของเล็กน้อย แรงดันไฟฟ้า | 130% ของแรงดันไฟฟ้าที่กำหนด |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | ประมาณ 0.18 วัตต์ |
ข้อมูลที่แสดงด้านบนเป็นค่าเริ่มต้น อย่าใช้แรงดันไฟฟ้าสูงสุดที่อนุญาตบนคอยล์นานกว่า 10 นาที เพื่อหลีกเลี่ยงไม่ให้คอยล์ร้อนเกินไป

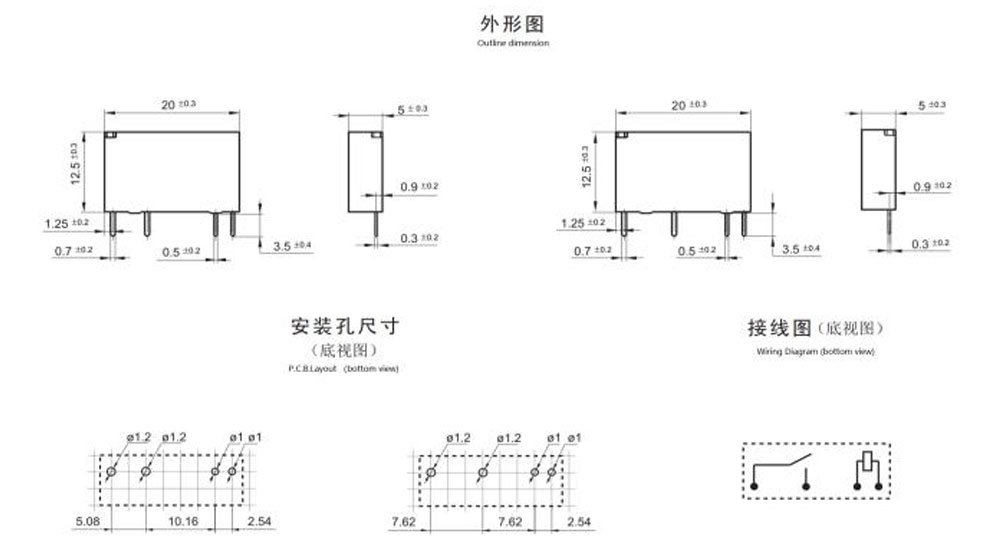

ขนาดเค้าร่าง, แผนภาพการเดินสายไฟ, เค้าโครง PCB (หน่วย: มม.)

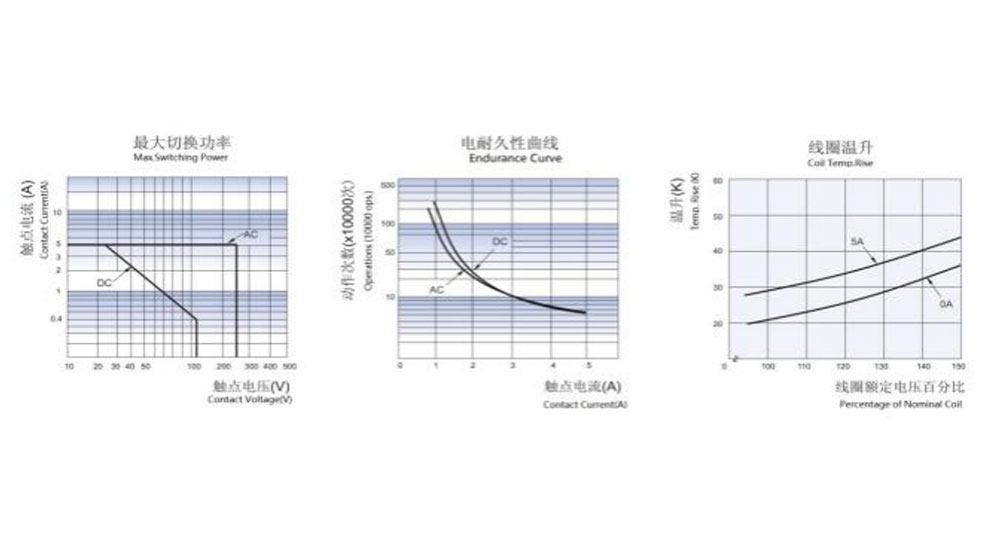

เส้นโค้งลักษณะ
ข้อมูลการสั่งซื้อ
CY49F - 12VDC - S - ใช่ - B - B - S- XX
1 2 3 4 5 6 7 8
1：ประเภท：CY49F
2: แรงดันไฟฟ้าที่กำหนด: 5,6,9,12,18,24VDC
3: ระยะห่างของพินติดต่อ： F：5.08 มม. S: 7.62 มม.
4: ประเภทการติดต่อ：Y： ผู้ติดต่อเดี่ยว， E： การติดต่อแบบแยกส่วน
5: หมวดหมู่สิ่งที่แนบมา : B หมายถึงหัวเข็มขัด ไม่มี: ไม่มี
6: สีตัวเครื่อง： H-สีดำ; B-ไวท์
7: โครงสร้างป้องกัน: พิสูจน์อักษร S-Flux,
SH-Sealed type ล้างทำความสะอาดได้
8: พารามิเตอร์พิเศษ: ประเภทไม่มีมาตรฐาน
ตัวอักษรหรือตัวเลข-ข้อกำหนดพิเศษ
รีเลย์ป้องกันฟลักซ์ไม่สามารถใช้ในสภาพแวดล้อมที่มีมลพิษ เช่น H2S, SO2, NO2, ฝุ่น ฯลฯ
ไม่แนะนำให้ทำความสะอาดน้ำหรือแปรรูปพื้นผิวหลังจากประกอบรีเลย์ป้องกันฟลักซ์บน PCB แล้ว
ข้อจำกัดความรับผิดชอบ: ข้อมูลจำเพาะมีไว้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
เราไม่สามารถประเมินประสิทธิภาพและพารามิเตอร์ทั้งหมดสำหรับทุกแอปพลิเคชันที่เป็นไปได้ ดังนั้น ผู้ใช้ควรอยู่ในตำแหน่งที่ถูกต้องในการเลือก
ผลิตภัณฑ์ที่เหมาะกับการใช้งานของตนเอง สำหรับรีเลย์แบบปิดผนึก หลังจากติดตั้งและทำความสะอาด โปรดเปิดรูระบายอากาศในกล่องก่อนใช้งาน หากมีข้อสงสัยใดๆ โปรดติดต่อ Chengyuan เพื่อขอรับบริการด้านเทคนิค อย่างไรก็ตาม เป็นความรับผิดชอบของผู้ใช้ในการพิจารณาว่าควรใช้ผลิตภัณฑ์ใด
