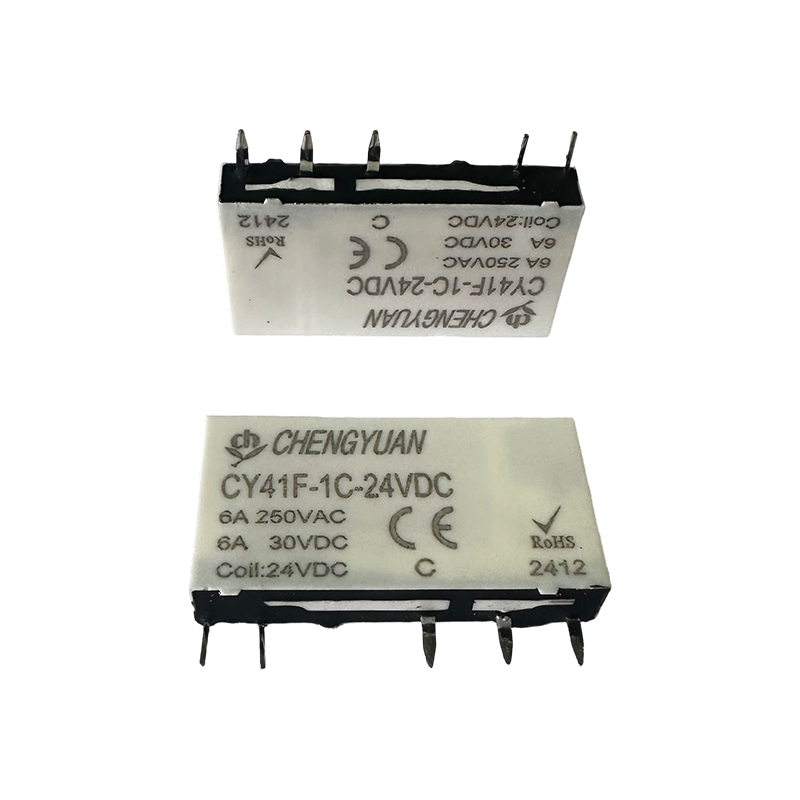

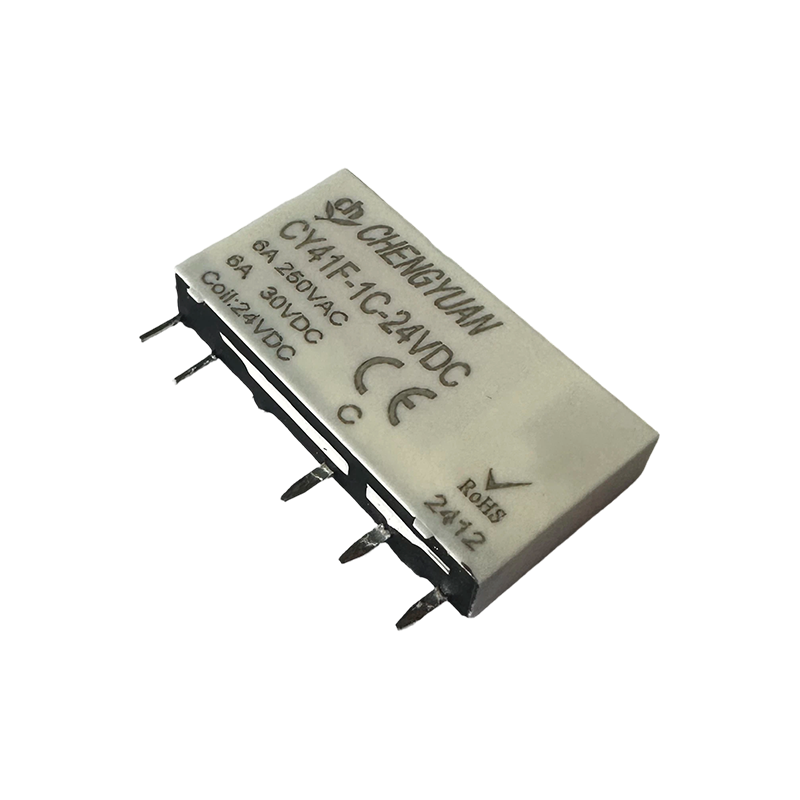

คุณสมบัติ:
● บางเฉียบ (กว้างเพียง 5 มม.)
● ความสามารถในการสลับหน้าสัมผัส 6A
● แรงดันไฟฟ้าไดอิเล็กตริกระหว่างคอยล์และหน้าสัมผัส: 4kV
● ความต้านทานแรงดันไฟกระชากระหว่างคอยล์และหน้าสัมผัส: 6kV
● ตรงตามข้อกำหนดฉนวนเสริม VDE0700/0631
● ความไวแสงสูง การใช้พลังงานประมาณ 0.17W
สถานการณ์ที่เกี่ยวข้อง:
● เครื่องใช้ไฟฟ้าภายในบ้าน: การควบคุมไฟสำหรับเครื่องใช้ไฟฟ้าขนาดเล็กกำลังสูง เช่น เครื่องทำความร้อนไฟฟ้าและเตาแม่เหล็กไฟฟ้า
● การควบคุมทางอุตสาหกรรม: อุปกรณ์อัตโนมัติ, PLC ขนาดเล็ก, วงจรควบคุมมอเตอร์
● อุปกรณ์ไฟฟ้าอัจฉริยะ: กล่องกระจายอัจฉริยะ การควบคุมเสริมของกองชาร์จ
● อุปกรณ์รักษาความปลอดภัย: ตรวจสอบแหล่งจ่ายไฟ การสลับวงจรระบบควบคุมการเข้าออก
พารามิเตอร์การติดต่อ
| การกำหนดค่าการติดต่อ | 1H, 1Z |
| ความต้านทานต่อการสัมผัส (1) | หน้าสัมผัสเคลือบทอง: ≤ 30mΩ (1A 6VDC); หน้าสัมผัสที่ไม่เคลือบทอง: ≤ 100mΩ (1A 6VDC) |
| ติดต่อวัสดุ | AgSnO₂, AgNi |
| โหลดหน้าสัมผัส (ตัวต้านทาน) | 6เอ 250VAC / 30VDC |
| แรงดันไฟฟ้าสลับสูงสุด | 400VAC / 300VDC |
| กระแสไฟสวิตชิ่งสูงสุด | 6A |
| กำลังสวิตชิ่งสูงสุด | 1500VA / 180W |
| โหลดขั้นต่ำ (2) | ไม่ชุบทอง: 5VDC 100mA; ชุบทอง: 5VDC 10mA |
| ความทนทานทางกล (3) | 1×107 รอบ |
| ความทนทานทางไฟฟ้า | ประเภท H: 6×10⁴ รอบ (AgNi, 6A 250VAC/30VDC, โหลดความต้านทาน, 85°C, 1 วินาที เปิด 9 วินาทีปิด) ประเภท Z: 3×10⁴ รอบ (NO, AgNi, 6A 250VAC/30VDC, โหลดความต้านทาน, 85°C, 1 วินาที เปิด 9 วินาที); 1×10⁴ รอบ (NC, AgNi, 6A 250VAC/30VDC, โหลดความต้านทาน, 85°C, 1 วินาที ปิด 9 วินาที) |
หมายเหตุ:
(1) ค่าข้างต้นทั้งหมดเป็นค่าเริ่มต้น
(2) โหลดขั้นต่ำข้างต้นเป็นค่าอ้างอิง ใช้ได้กับสภาพแวดล้อมอุณหภูมิ ความชื้น และความดันปกติโดยให้หมุดหงายขึ้น ค่าอ้างอิงนี้อาจเปลี่ยนแปลงไปตามความถี่ในการเปลี่ยน สภาพแวดล้อม อายุการใช้งานที่คาดหวัง และทิศทางการติดตั้ง ดังนั้นโปรดดำเนินการทดสอบยืนยันกับโหลดจริงก่อนใช้งาน และขอแนะนำให้หลีกเลี่ยงการใช้งานที่ต่ำกว่าศูนย์องศาเซลเซียส
(3) การทดสอบขณะไม่มีโหลด ไม่มีความเสียหายทางกลหลังการทดสอบ
พารามิเตอร์คอยล์
| กำลังรับการจัดอันดับคอยล์ | 5VDC ~ 24VDC: ประมาณ 170mW |
| 48VDC, 60VDC: ประมาณ 210mW |
หมายเหตุ:
(1) สำหรับสิ่งของที่ไม่ได้ระบุอุณหภูมิไว้ในตาราง อุณหภูมิโดยรอบคืออุณหภูมิห้อง
พารามิเตอร์ประสิทธิภาพ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| ความต้านทานของฉนวน | 1,000MΩ (500VDC) |
| อิเล็กทริกทนต่อแรงดันไฟฟ้า | ระหว่างคอยล์และคอนแทค | 4000VAC เป็นเวลา 1 นาที |
| ระหว่างการเปิดผู้ติดต่อ | 1,000VAC เป็นเวลา 1 นาที |
| เวลาใช้งาน (ที่แรงดันไฟฟ้า) | ≤ 8ms |
| เวลาปล่อย (ที่แรงดันไฟฟ้า) | ≤ 4ms |
| โช๊ค * (1) | ความมั่นคง | 49 ม./วินาที² |
| ความแข็งแกร่ง | 980 ม./วินาที² |
| การสั่นสะเทือน * (1) | 10Hz ~ 55Hz, แอมพลิจูดสองเท่า 1 มม |
| ความชื้น | 5% ~ 85% ความชื้น |
| ช่วงอุณหภูมิ | -40 ℃ ~ 85 ℃ |
| ประเภทเทอร์มินัล | ประเภทพีซีบี |
| น้ำหนัก | ประมาณ 5 กรัม |
| ประเภทบรรจุภัณฑ์ | ชนิดปิดผนึกด้วยพลาสติก ชนิดทนต่อการบัดกรี |
| แรงดันไฟฟ้า (VDC) | แรงดันใช้งาน (VDC) (1) | แรงดันปล่อย (VDC) (1) | แรงดันไฟฟ้าสูงสุด (VDC) (2) | ความต้านทานคอยล์ |
| 5 | ≤ 3.75 | ≥ 0.25 | 7.5 | 147×(1±10%)Ω |
| 6 | ≤ 4.50 | ≥ 0.30 | 9.0 | 212×(1±10%)Ω |
| 9 | ≤ 6.75 | ≥ 0.45 | 13.5 | 476×(1±10%)Ω |
| 12 | ≤ 9.00 น | ≥ 0.60 | 18 | 848×(1±10%)Ω |
| 18 | ≤ 13.5 | ≥ 0.90 | 27 | 1906×(1±15%)Ω |
| 24 | ≤ 18.0 | ≥ 1.20 | 36 | 3390×(1±15%)Ω |
| 48 (3) | ≤ 36.0 | ≥ 2.40 | 72 | 10600×(1±15%)Ω |
| 60 (3) | ≤ 45.0 | ≥ 3.00 น | 90 | 16600×(1±15%)Ω |
